什么是挡土墙

挡土墙是指支承侧面土体、防止填土、抵挡土压力、防止土体塌滑的建筑物。常见的挡土墙有重力式、悬臂式、衡重式等。

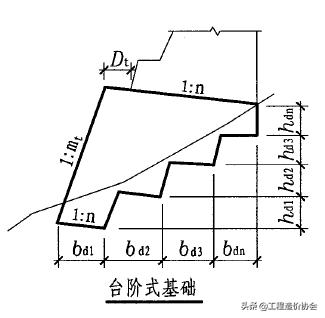

当挡土墙基底纵坡ｉ不宜大于5%。当大于5%时，应在纵向将基础做成台阶式。台阶高度不宜大于0.5m。挡土墙修建在陡峭的横坡时，且地基为不产生侧压力的完整硬质岩层，可采用台阶式基础。如下图：

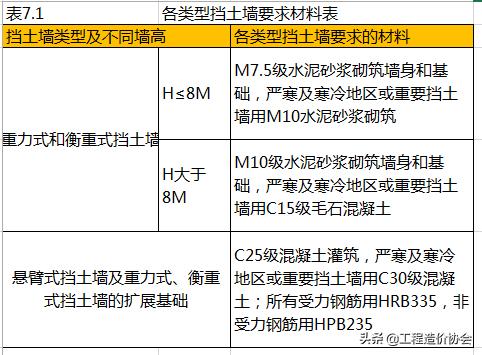

各类型挡土墙材料要求

挡土墙的施工注意事项

遇到边坡陡峭或有软弱层时，开挖基坑应采用跳槽开挖方式，挖一段就需要砌一段，保证施工的安全

挡土墙与剪力墙的区别

区别一：挡土墙主要抵抗土的侧压力，剪力墙主要抵抗剪力楼房支撑等

区别二：钢筋受力情况不同，挡土墙的垂直钢筋在外侧，水平钢筋在内侧，剪力墙的水平筋在外侧，垂直钢筋在内侧。(主要看设计有无要求)

区别三：厚度不同，挡土墙要比剪力墙厚，钢筋含量比较高

区别四：挡土墙一般是支一面模板，而剪力墙是要支二面模板的。

在软件GTJ2018中，没有挡土墙构件，我们可根据挡土墙的材质，是混凝土墙采用剪力墙定义，砖墙采用砌体墙定义，名称上做区别即可。

挡土墙钢筋输入

下图中挡土墙，这个钢筋要在软件中如何输入呢？

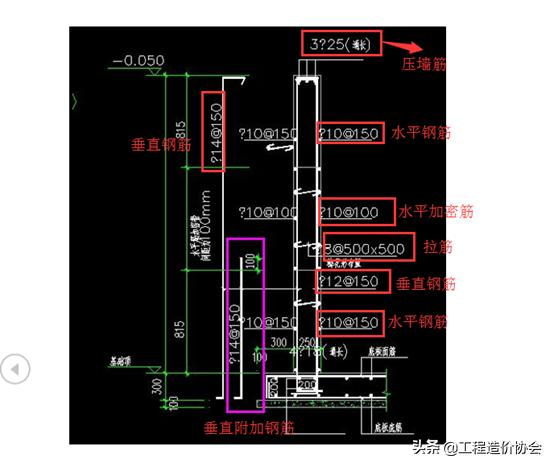

上图中钢筋都表示的什么含义呢？具体如下图

那么我们知道了这一些钢筋表示的含义，在软件中要如何输入呢？

如图纸基础顶标高为-2.5m，钢筋为三级钢筋，现浇混凝土材质，具体输入如下：

注意点一：水平筋中间有一段图纸给出钢筋加密，因此左右侧按照三段钢筋输入，格式如 (2)C10@150[815]/(2)C10@100[870]/(2)C10@150[815]

注意点二：根据图纸垂直钢筋的是从基础层直接伸入到首层的底的，所以需将钢筋业务属性中的纵筋构造改成纵筋锚固。

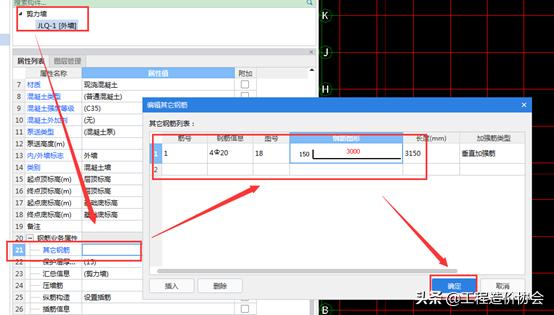

注意点三：剪力墙的垂直钢筋在墙高位置的一半有附加的钢筋，这个钢筋需要在“其他钢筋”中输入，选择钢筋图号，输入钢筋信息、各段的尺寸，确定加强筋的类型，软件就自动计算根数和长度了。对于水平附加的钢筋，输入方式相同。

异形挡土墙的处理

(1) 异形挡土墙定义

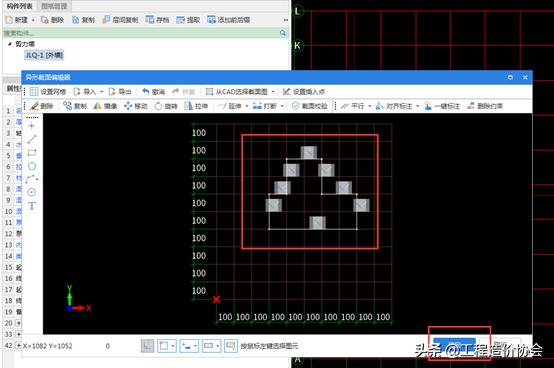

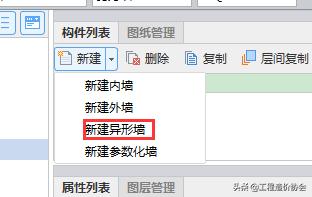

2018云计量软件中异形墙体可以直接新建出来如图所示，但是钢筋无法输入，需要在其他钢筋里面输入进去，或者在表格输入界面手动编辑

(2)渐变墙截面的墙如何处理？

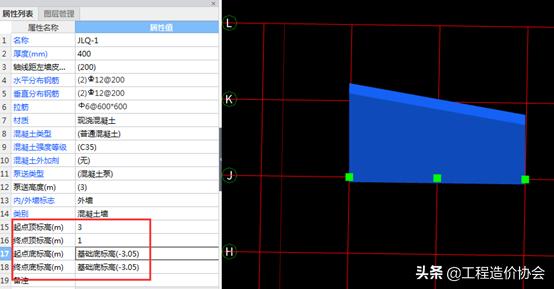

a、墙顶底标高渐变的情况可以直接修改墙底标高处理，如下图

b、如果是截面渐变，则可以采用异形挡土墙变通处理。
