DPJ-072 基于单片机的隧道水灾报警系统设计（源代码+proteus仿真）

单片机型号（STM32）

目录

一、摘要

二、设计要求

三、原理图

四、说明书预览

五、QA

作者简介:电类领域优质创作者、多年架构师设计经验、多年校企合作经验，被多个学校常年聘为校外企业导师，指导学生毕业设计并参与学生毕业答辩指导，有较为丰富的相关经验。期待与各位高校教师、企业讲师以及同行交流合作

主要内容:人工智能与大数据、单片机/PLC开发、Matlab物联网设计与开发设计、学习资料、面试题库、技术互助、就业指导等

业务范围:指导功能设计、开题报告、任务书、文献综述、系统功能实现、代码编写、论文编写和辅导、论文降重、长期答辩答疑辅导、腾讯会议一对一专业讲解辅导答辩、模拟答辩演练、和理解代码逻辑思路等。

收藏点赞关注作者

一、摘要

本系统主要以STM32F103C8T6单片机为主要核心部件组成，配合YW01液位传感器、OLED显示模块，按键模块，蜂鸣器，继电器来组成的整个报警系统。其主要功能主要在隧道内的水位超过一定值时，发出预警信号，以便防止更大的水灾发生。此功能主要依靠蜂鸣器来发出音频报警，继电器模拟隧道内水泵的打开状态，在水位到达一定值时，继电器控制开关打开，模拟隧道内水泵打开，产生排水功能。在此器件，蓝牙模块实时的将隧道内的水位数据及时传入终端，以便控制室的工作人员能更好的做出反应。

关键词：单片机；隧道水灾；预警系统；传感器

二、设计要求

基于单片机的隧道水灾报警系统的核心是STM32F103C8T6单片机，其他主要部件分别为：YW01液位传感器、蜂鸣器、继电器、蓝牙模块。

此系统主要可以实现三个工作指令，第一种工作指令是直接发出报警信号，那么也就是水位传感器检测到水位到达设定位置时，蜂鸣报警器自动发出报警信号，使得在车站人员迅速接收到报警信号，可以快速有效的疏散人群。第二个工作指令是无线发射器模块发送信号至联锁系统中，使得列车停靠在安全位置，保障行驶中的列车人员的人身安全。第三种工作指令使得控制单元迅速的做出反应，将隧道内排水系统打开，可以将隧道内的水快速排出，避免发生更大事故。

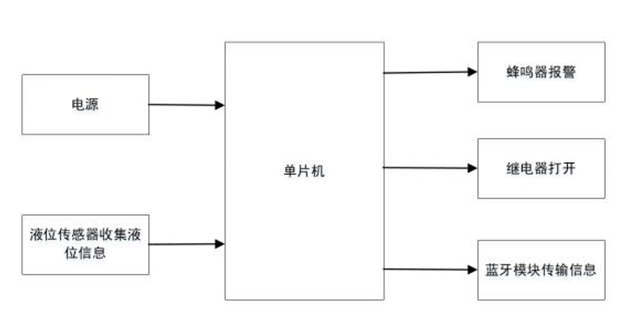

下图为整个系统的构架图，上下两条线主要为隧道内的空间，蓝色的实线表示隧道内水位。当在监测源也就是液位传感器监测到隧道内液位超过最高水位时，首先发出音频预警，同时向车控室与排水泵发出信号。向车控室发出信号主要为了提醒站内工作人员水位超标，及时做出应急反应，同时将前后区间内的列车发出停车信号，避免增加不必要的人员伤亡。向排水泵发出信号主要为了将隧道内的水及时排出，避免发生更大的水灾。系统整体架构由图2.1所示。

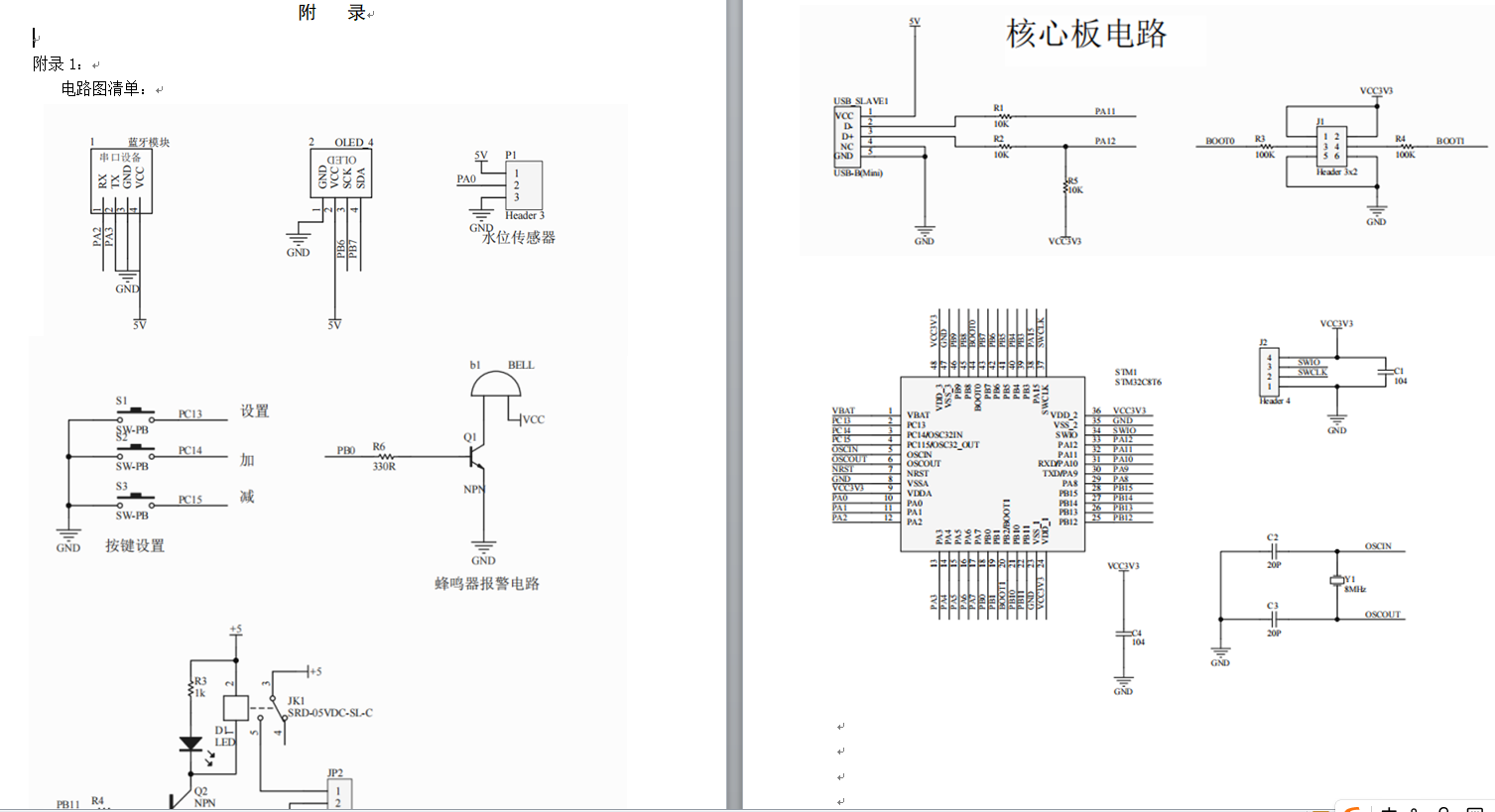

三、原理图

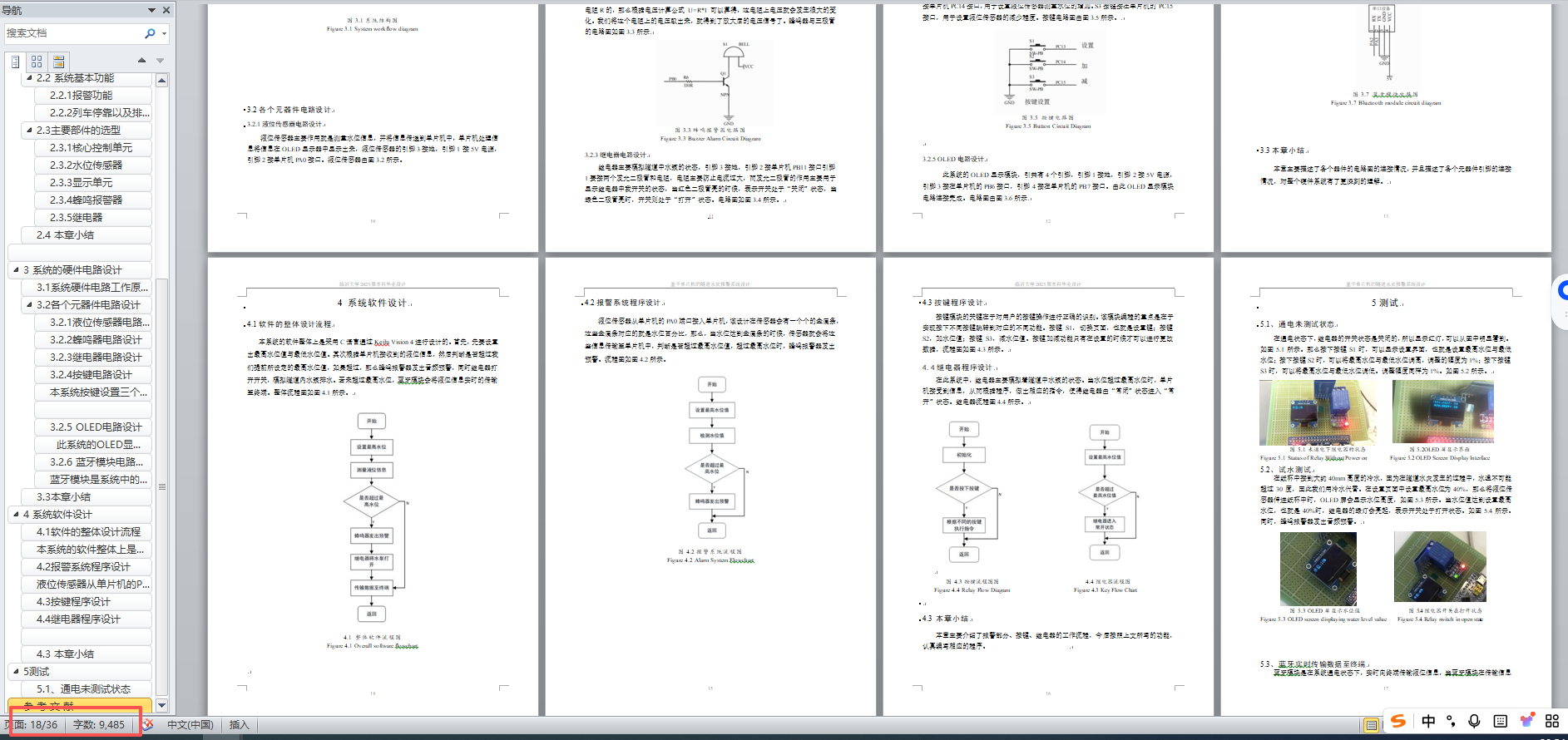

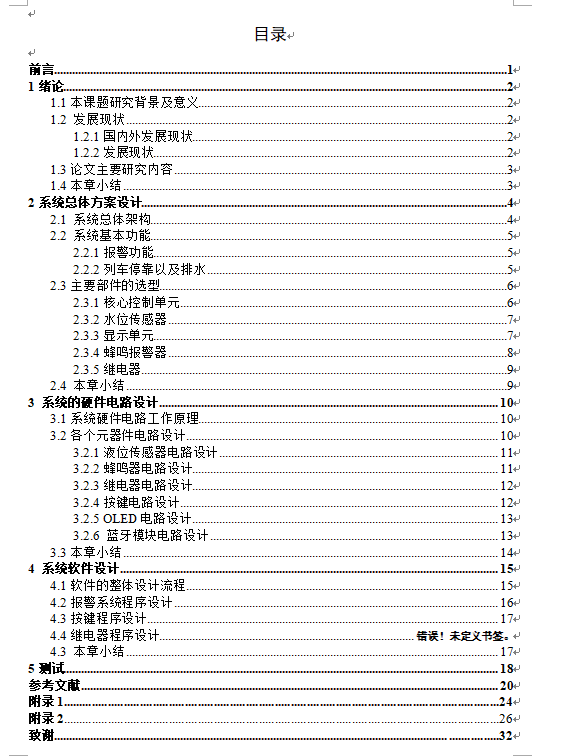

四、说明书预览（9485字）
