上篇文章中我们学习了西门子S7-200 SMART状态图表的使用以及如何创建、监视、强制、趋势显示，本篇我们来介绍在编程软件STEP7-Micro/WIN SMART中PLC基本操作、查看PLC信息以及PLC修改。

PLC基本操作

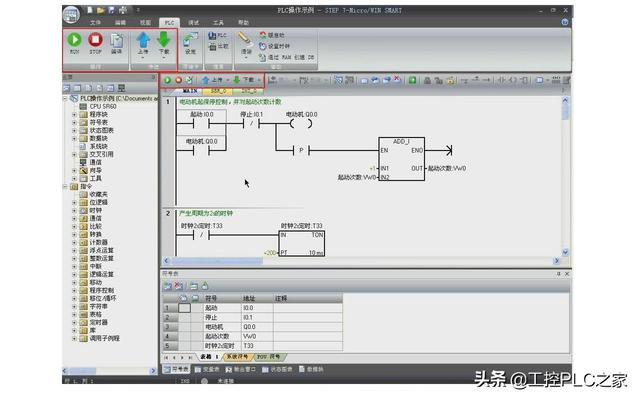

PLC基本操作。通过PLC菜单功能区或程序编辑区的工具按钮，可以对PLC进行基本操作，例如单击编译按钮编译项目，编译无误后单击下载按钮，将项目下载到PLC中，也可以单独下载块。请注意，下载时不包含符号表、状态图标以及注释，因此，从PLC上传项目时也不包含这些内容。单击RUN按钮或者STOP按钮更改PLC工作模式，PLC面板的LED状态指示灯指示当前工作模式。

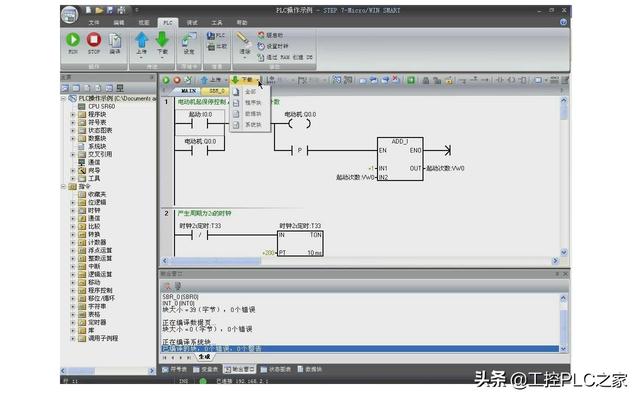

下载选项

查看PLC信息。在STEP7-Micro/WIN SMART与PLC建立通讯的前提下，单击PLC菜单工具区中的PLC按钮，打开PLC信息对话框，左侧选中装置节点，右侧显示CPU的工作模式、系统状态、强制状态以及实际连接的设备列表。要查看特定模块的信息需单击相应模块，例如CPU，右侧则显示模块类型、订货号和序列号、修订版本以及所有模块故障。

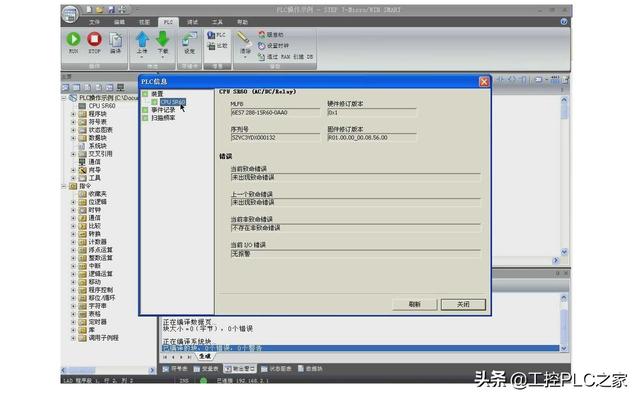

查看CPU模块信息

单击事件记录节点，右侧则显示带时间戳的CPU事件日志列表。单击扫描频率节点，右侧则显示上次扫描周期时间以及最小和最大扫描周期时间，单击复位按钮可以复位这些值，查看完毕后关闭对话框。

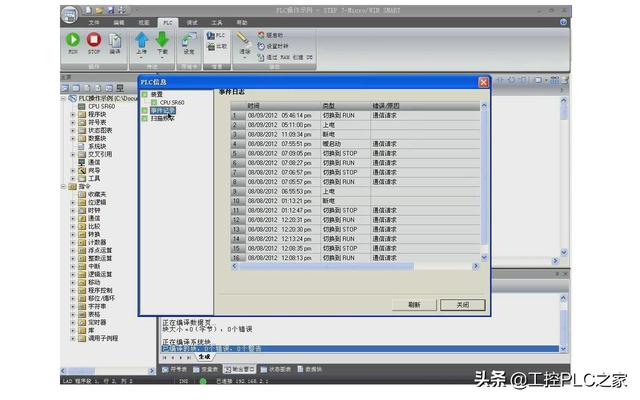

查看CPU事件日志

PLC修改。在PLC菜单工具区单击暖启动按钮，在对话框中单击重新启动按钮，对CPU执行重启序列，模拟上电重启但实际上并未循环上电。单击设置时钟按钮，打开CPU时钟操作对话框，可以读取PC或读取CPU来设置日期和设置时间以及设置夏令时。

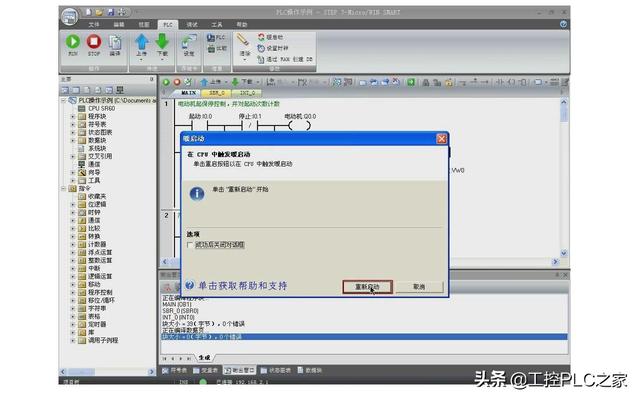

CPU暖启动

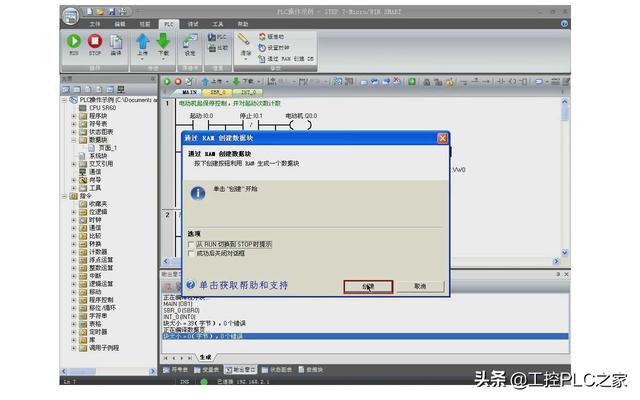

单击通过RAM创建DB按钮，在对话框中单击创建按钮，从CPU读取V存储器的当前值并以数据块形式下载，数据块创建成功后选择“是”更新项目中当前数据块的内容。在数据块窗口中可以看到通过RAM创建的数据页。在PLC菜单工具区单击清除按钮，打开清除对话框，选择要清除的块或复位为出厂默认设置，单击清除按钮，清除指定的PLC存储区。
