施耐德PLC常见的编程通讯控制

一、是采用 UNTLW1协议进行联机编程：

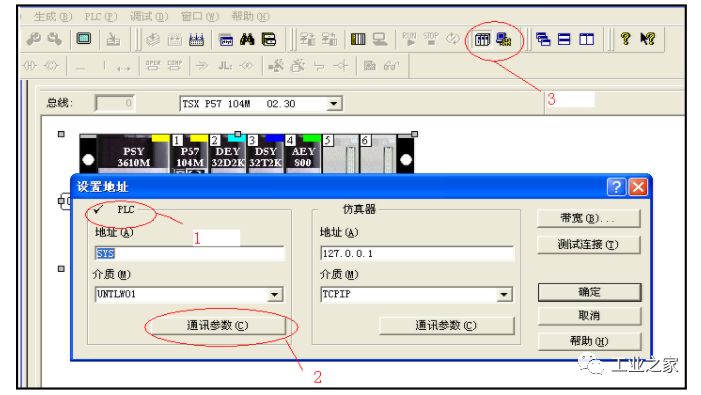

参数设置与通讯配置检查：用 Premium的专用编程电缆“TSXPCX3030-C(USB接口，有专门的驱动)”通过调试机与CPU上的TER口进行连接，连接好后，点击某单栏里的“PLC(P)”菜单，选择“设置地址(A)，”弹出如下对话框：

正常时应如上图1所示，编程器为PLC模式，如若非PLC模式而是仿真器模式，则需在上图图3中切换一下即可。在PLC模式下时地址(A)里填写“SYS”，“介质(M)”选择“UNTLWO1”点击圈2所示的“通讯参数”按钮，弹出下列对话框：

点击上图圈中的“驱动设置”按钮，进入如下画面：

如圈2中下拉框选择“UNITELWAY”，再选择第二个选项卡(圈1)“ UNITELWAY Driver”弹出如下画面：

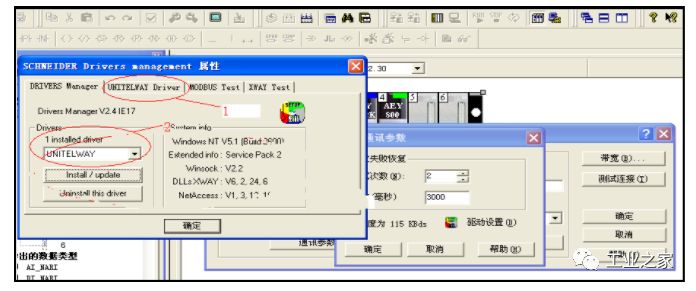

确保上图圈1中的版本号在Ⅵ.10以上(包含1.10)，若低于1.10请另外安装高版本的UNITELWAY驱动，否则有可能连不上，点击上图的圈2“ Configuration”按钮，弹出串口设置窗口如下：

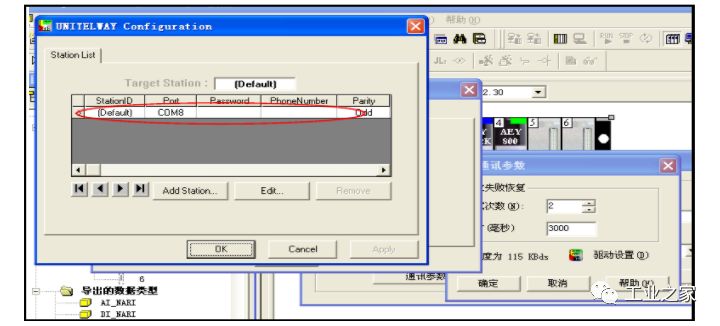

选中上图红色圈圈标出的第一行，再单击“Edit”标签框，可弹出下图：

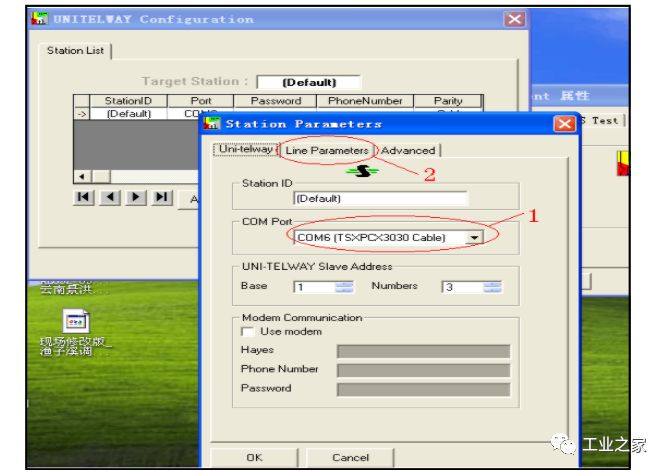

在上图圈1所示的下拉框中选择串口号，如编程电缆已接到正确的USB接口且驱动安装正确则在此可找到一个串口号，其后跟有(TSXPCX3030 Cable)，如上图一样，选择好后点圈2“ Line Parameters”选项卡，根据PLC程序里设定的串口通讯参数(参看“如何查看PLC程序内部通讯参数”)，并且要保证调试电脑为通讯电缆分配的串口通讯参数也一致(可在桌面右击“我的电脑”-选择“属性”-选择“硬件”选项卡-选择“设备管理器”查看分配的串口通讯参数)，修改完后一路点“OK”、“确定”保存刚才的修改。

如何查看PLC程序内部通讯参数：

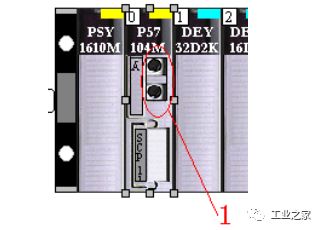

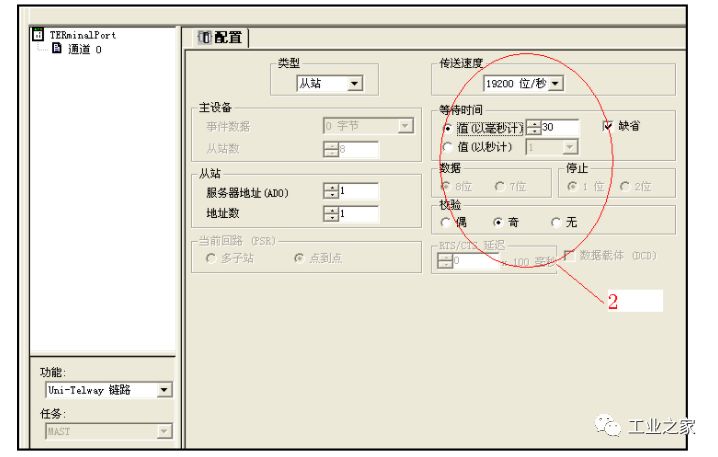

双击上图图1所示通讯口，弹出如下对话框(下图圈2所示即为程序内部通讯设定的参数)

二、是采用TIP协议进行联机编程

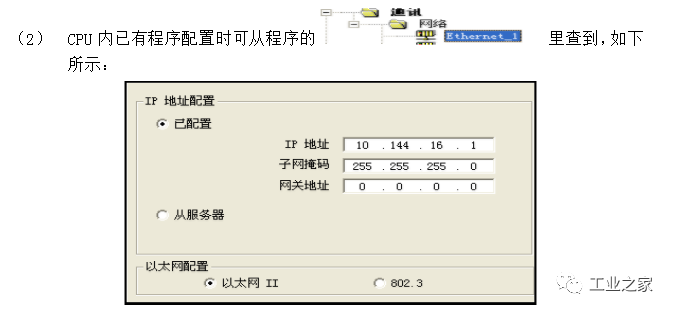

参数设置与通讯配置检查，采用以太网编程分两种情况，一种是初次下载(CPU内无任何配置)，另一种是PU内己有程序配置

1)初次下载(CPU内无配置)，此时CFU的以太网地址为出厂默认设值：默认IP地址的格式为085.016xy，xx.yy，xx.yy为MAC地址的最后两组数据转化成十进制。MAC地址可以直接在CPU或者以太网模件上看到，如MAC地址为0080F4011220。则转化后得到默认1P地址为085.016.018.032

3)将调试电脑的IP地址设置成与上述地址同一网段(即前三段一致)联机设置。点击菜单栏里的“PLC(P)”某单，选择“设置地址(A)，”出如下对话框

正常时应如上图圈1所示，编程器为PLC模式，如若非PLC模式而是仿真器模式，则需在上图圈3中切换一下即可(此步操作后需在“生成(B)”某单下选择“重新生成所有项目(R)”将程序重新生成一下)，在PLC模式下时点击圈2所示的下拉菜单，选择介质为“TCPIP“圈4中的地址(A)填写为U内部的IP地址，最后点击上图最右边的确定按钮即可。

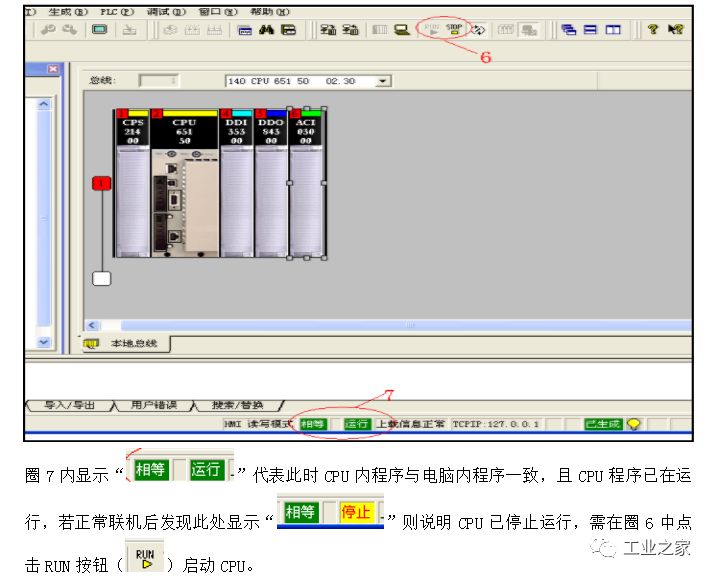

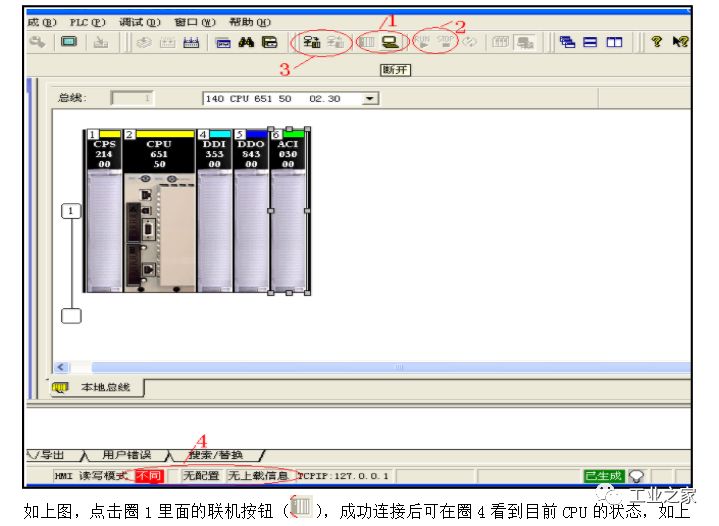

三、联机下载：按上述步骤设置好通讯参数后，如下图(仿真模式下截图)
