温度变送器

调试及故障处理

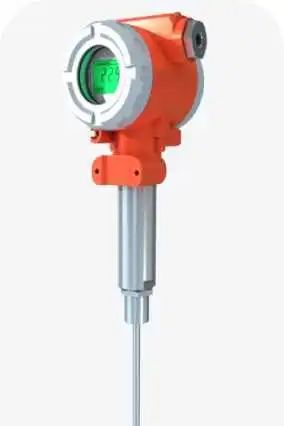

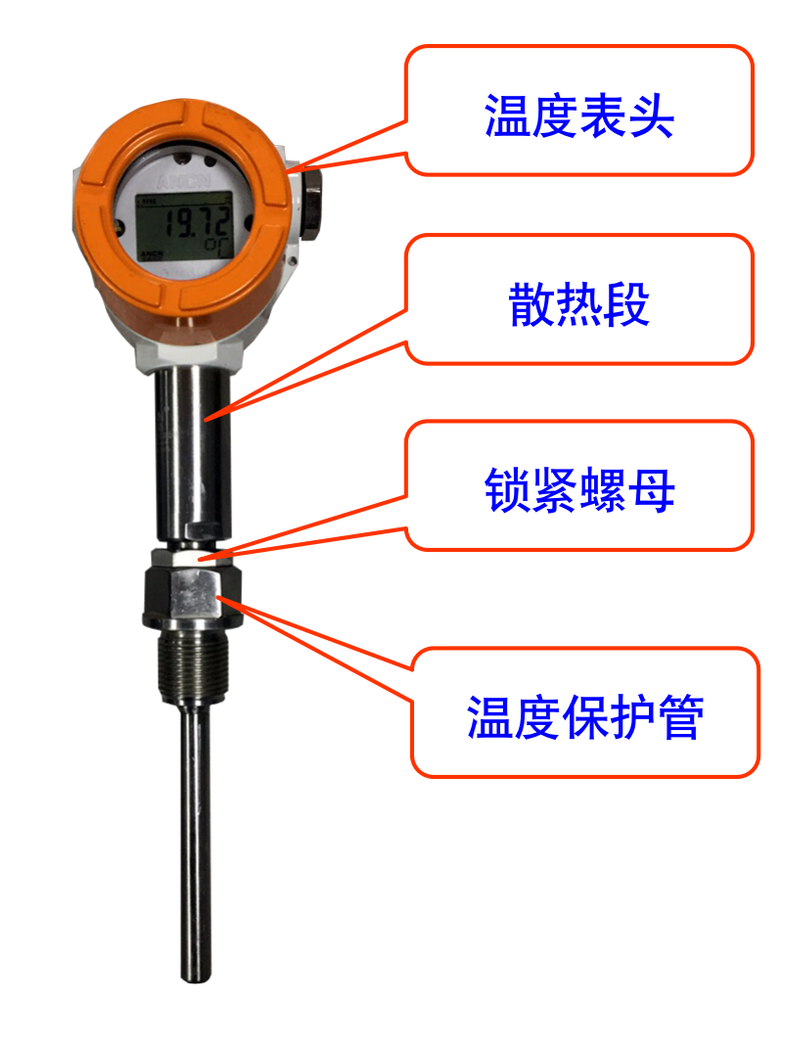

温度变送器结构

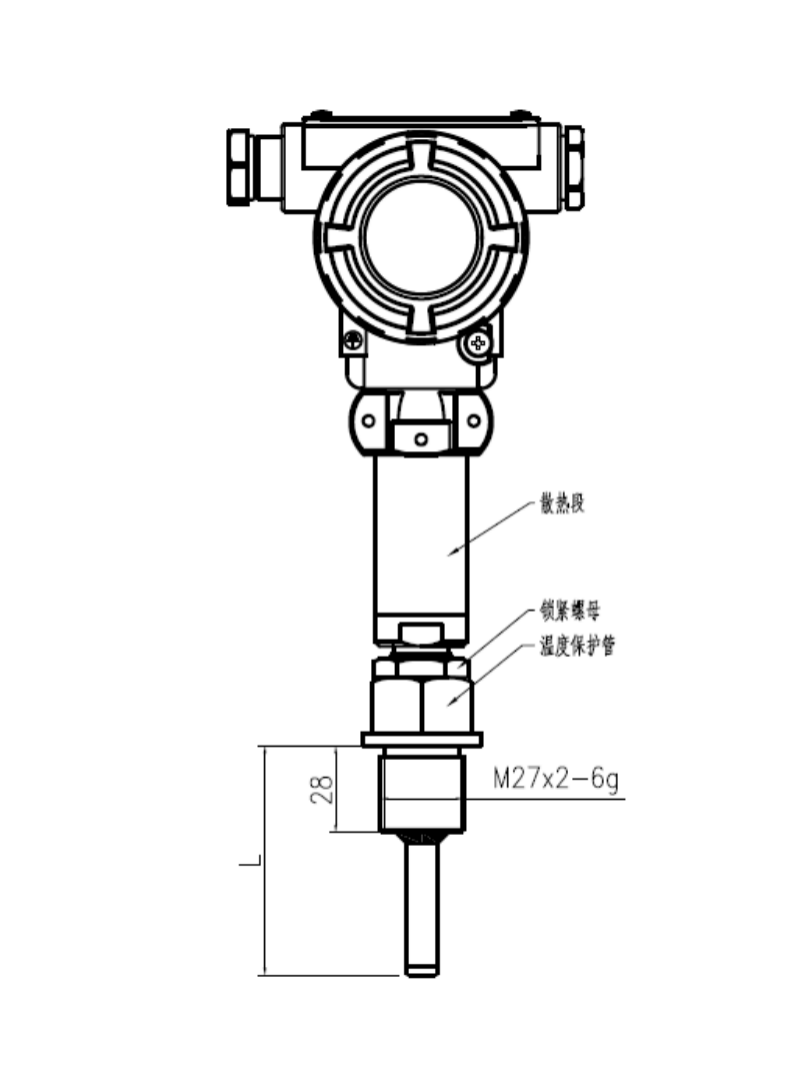

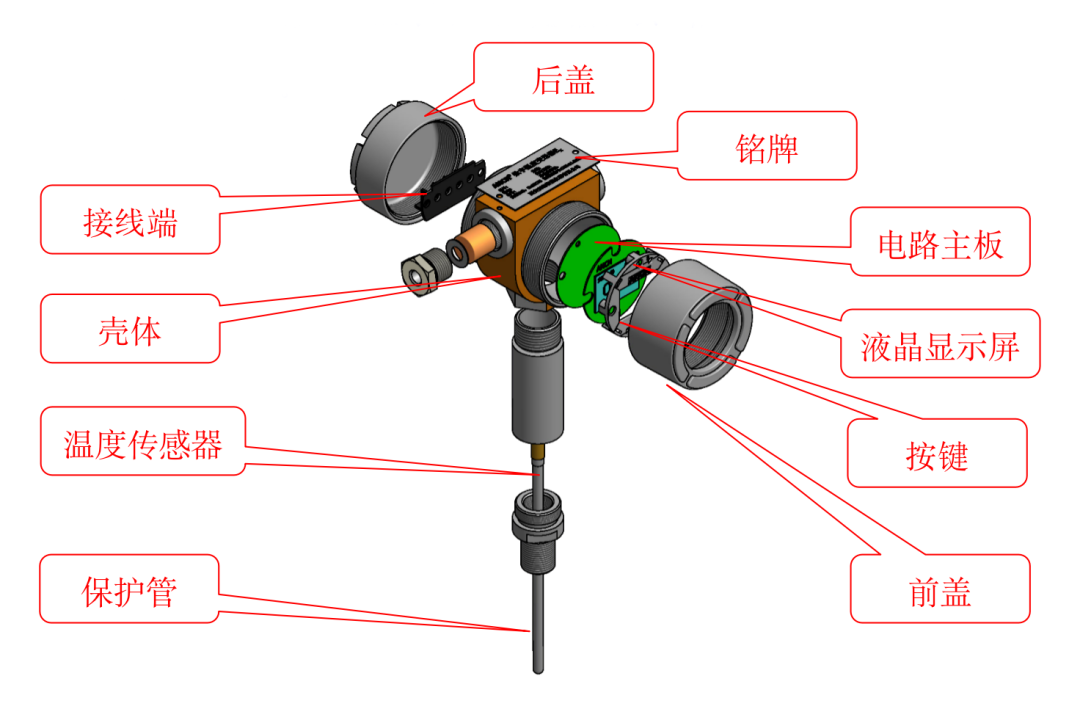

温度变送器结构图

     温度变送器由温度传感器和用于信号处理的电子单元组成，配合相应的电源管理、数字显示、按键输入、信号输出等模块构成了一个完整的温度变送器。

温度变送器原理

温度变送器原理

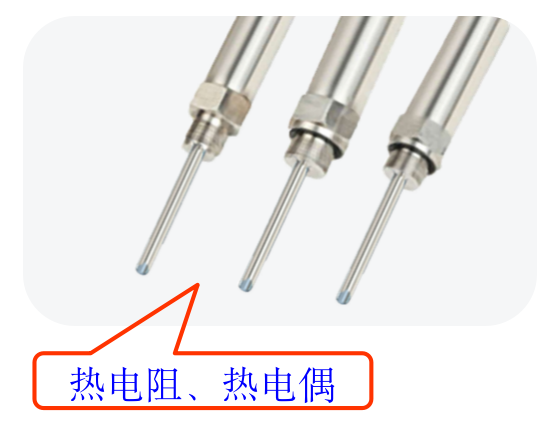

温度变送器采用热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4～20mA电流信号0-5V/0-10V电压信号，RS485数字信号输出。例如(4-20)mA电流输出、RS485输出等。

温度变送器安装

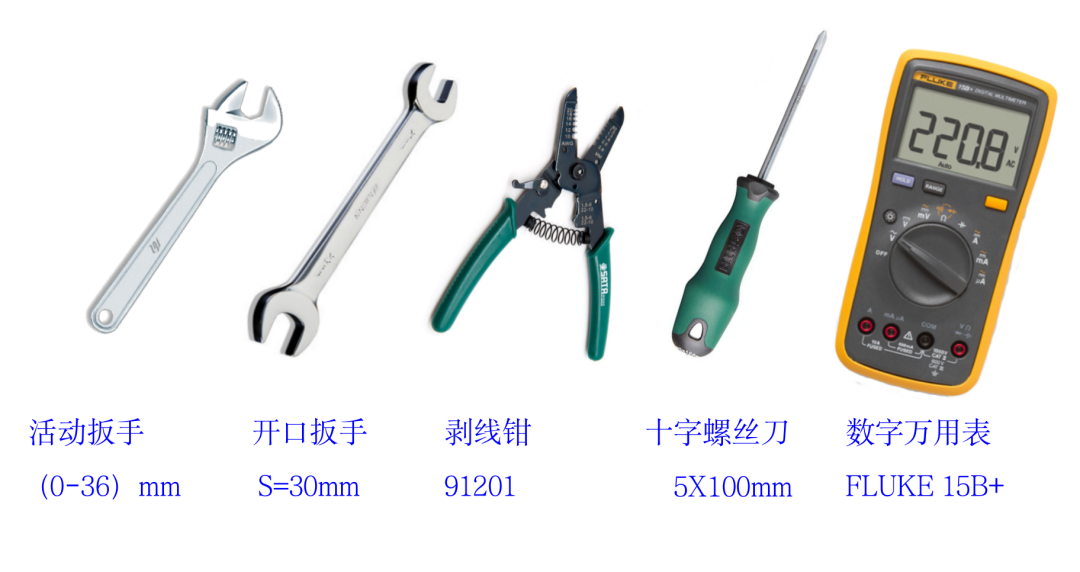

工具、用具准备

标准化操作步骤

No.1

温度保护管安装

将温度保护管套上紫铜垫片后，安装到焊接管道的M27X2的螺纹上用S=30的开口扳手锁紧。

No.2

请输入标题

将温度变送器到M20X1.5的温度保护管的螺纹上面，保护管用S=30的开口扳手扣住，然后用(0-36mm)活动扳手卡住温度变送器的六方处，锁紧温度变送器；调整好温度变送器的表头安装方向)后，将六方扁螺母用活动扳手锁紧即可。

No.3

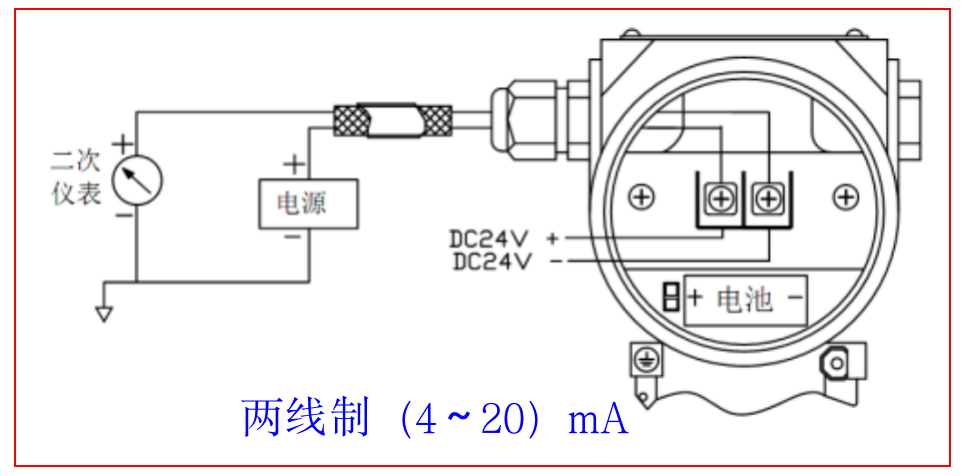

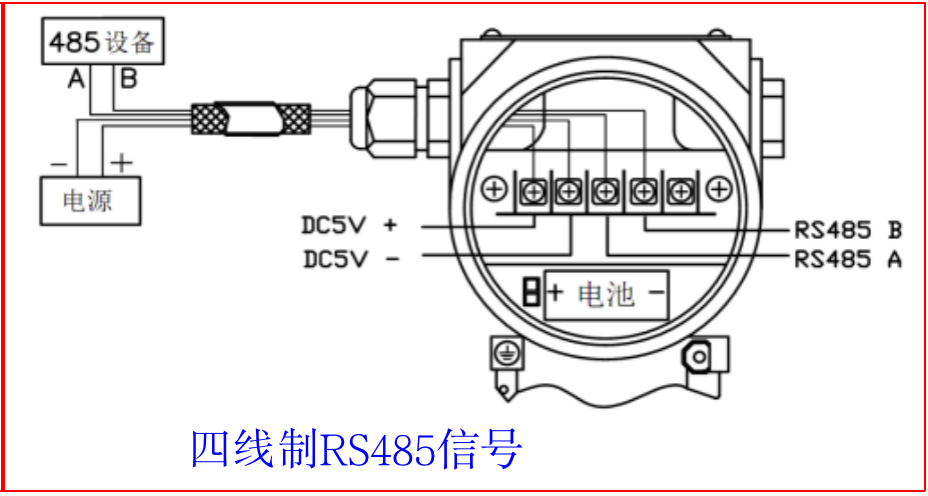

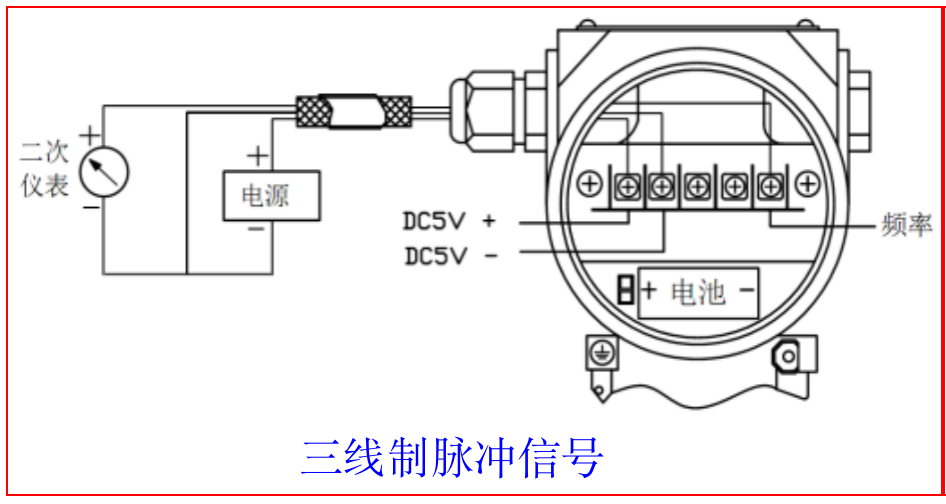

电气连接

严格按照仪表说明书上的接线示意图接线

No.4

仪表电流输出检测

仪表连接完成后，万用表调整到电流mA档，将仪表的电源的正负极之间串联一个万用表，检测温度变送器的电流输出值是否与当前温度值所对应的电流值相对应。(仅限于电流输出的温度变送器)

No.5

调试上位机

仪表连接完成后，将仪表的RS485的A、B端连接到通讯设备上，设置好仪表对应的RS485的地址，打开通讯设备的485通讯软件，检测仪表地址对应的温度变送器的输出值是否与当前温度值对应。(仅限于RS485输出的温度变送器)

技术要求

No.1

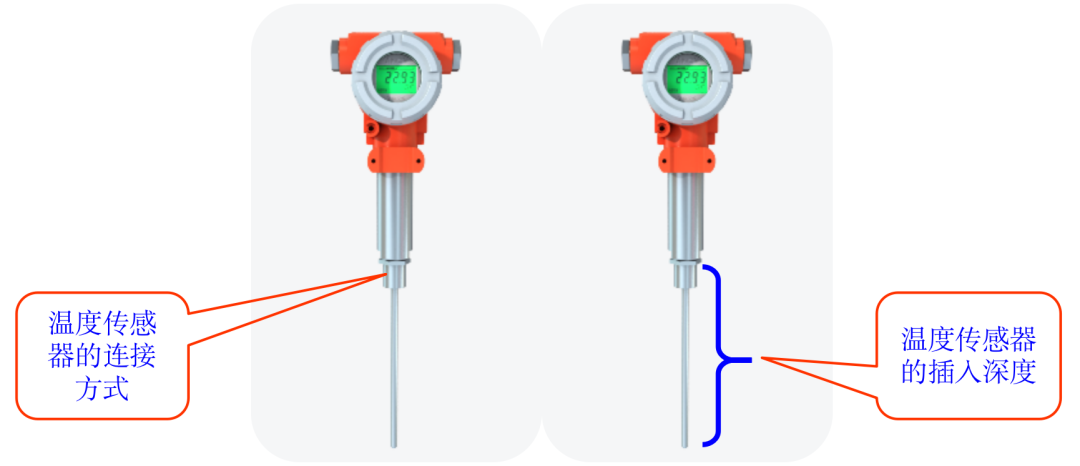

确认产品连接方式及安装尺寸

注：

常用传感器连接螺纹：(M20*1.5)mm，

保护管连接螺纹：(M27*2)mm

No.2

电气连接部分

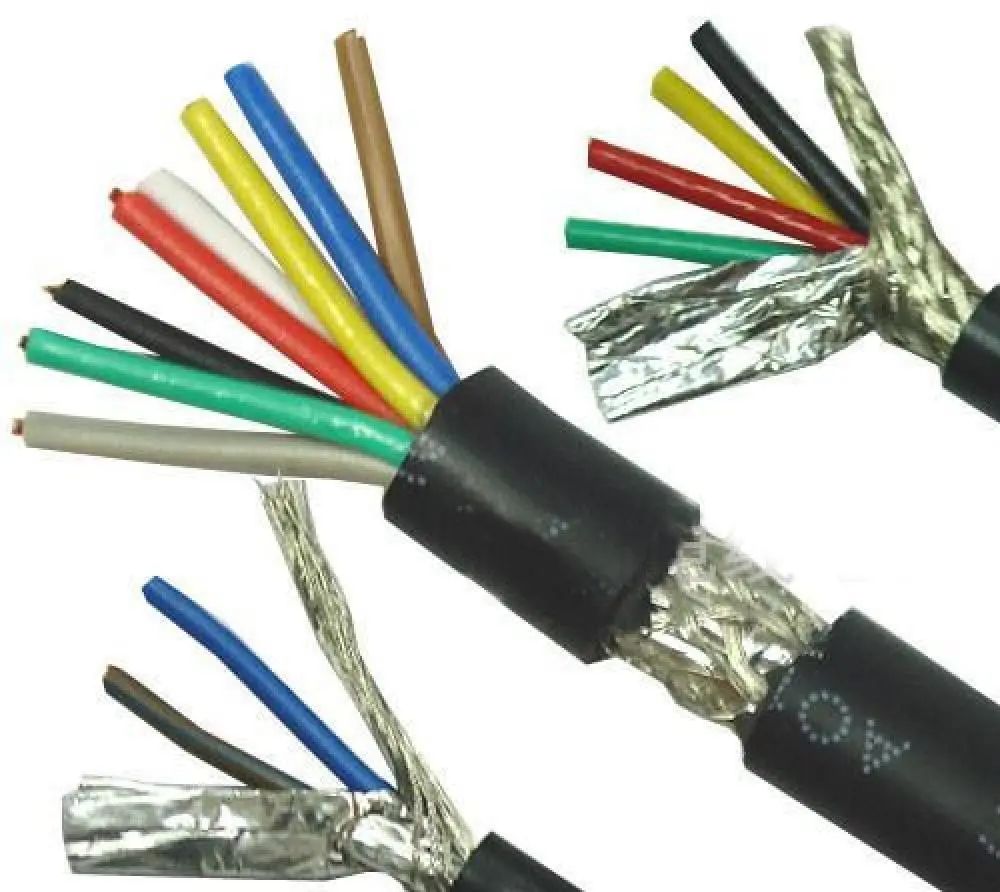

根据通讯线路的远近，应当选用0.5mm2以上带屏蔽的4芯或2芯电缆。 如果要减小压降，请使用铜芯的导线。

No.3

防爆现场接线要求

●拆装前必须断开电源后方可开盖

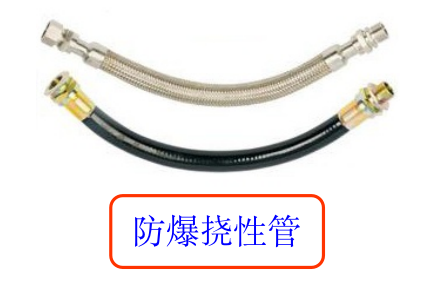

●隔爆型设备，电缆需套上防爆挠性管

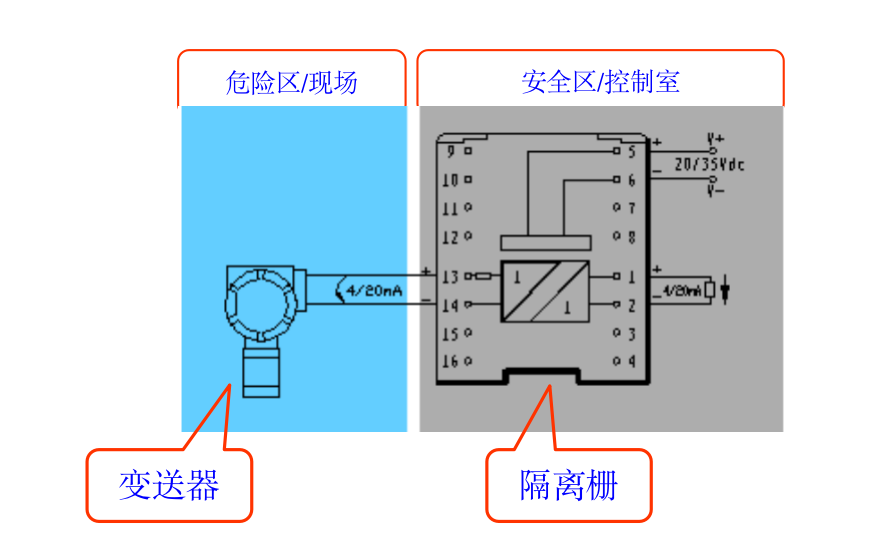

●本质安全型设备，需要增加隔离栅

No.4

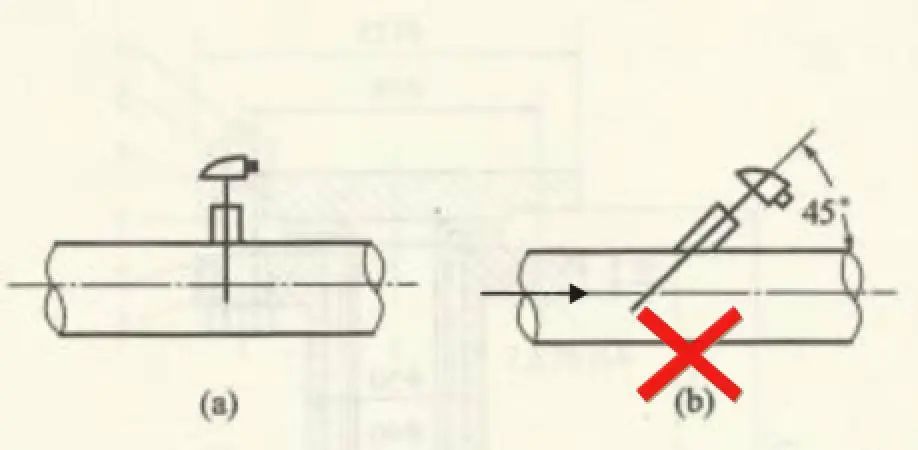

温度传感器的安装要求

a．一般情况下，仪表应向上垂直于水平方向安装，以便于观察。

b．仪表可以直接安装在测量管道的接口上，为便于安装和維修，管道内应安装保护套管，建议温度探头应该安装至被测体中心，并注意保证流体方向。(见下图)。

No.5

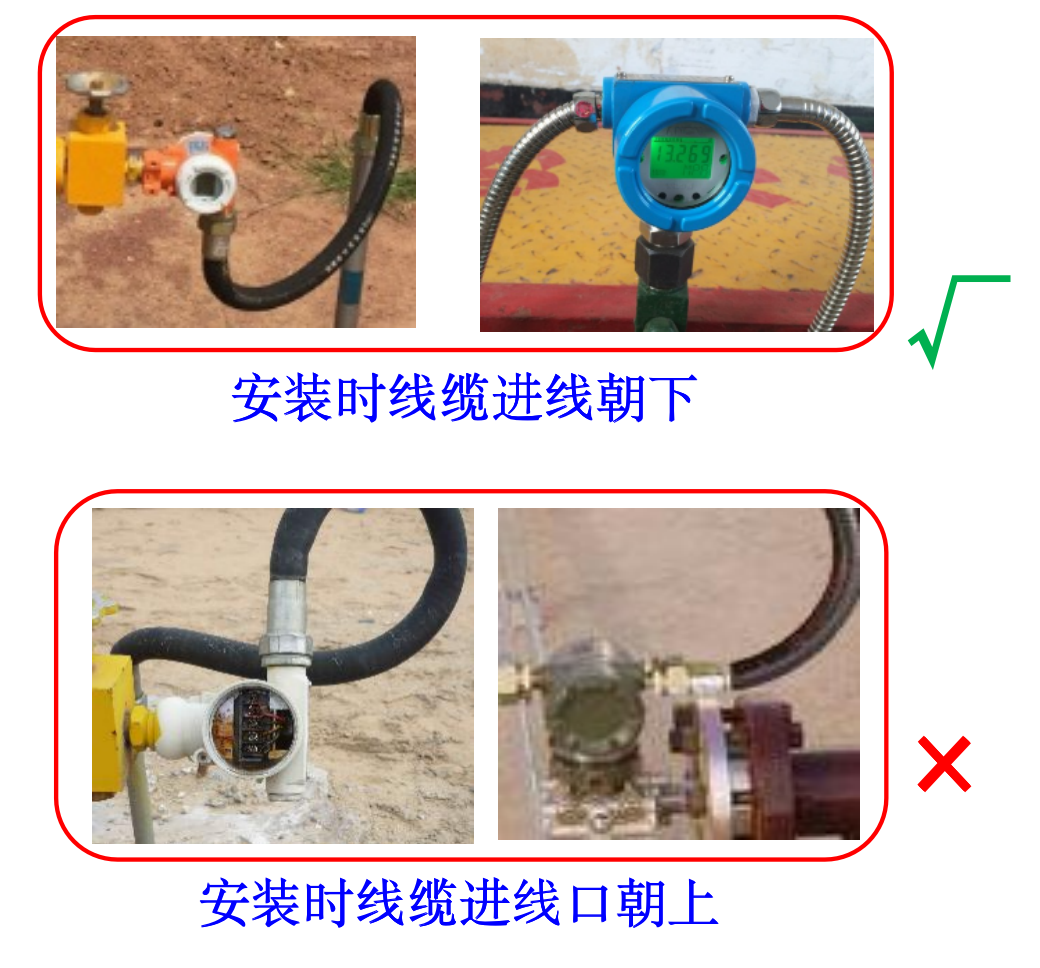

安装要求

安装方向应垂直向上

应当连接好屏蔽线

温度变送器调试

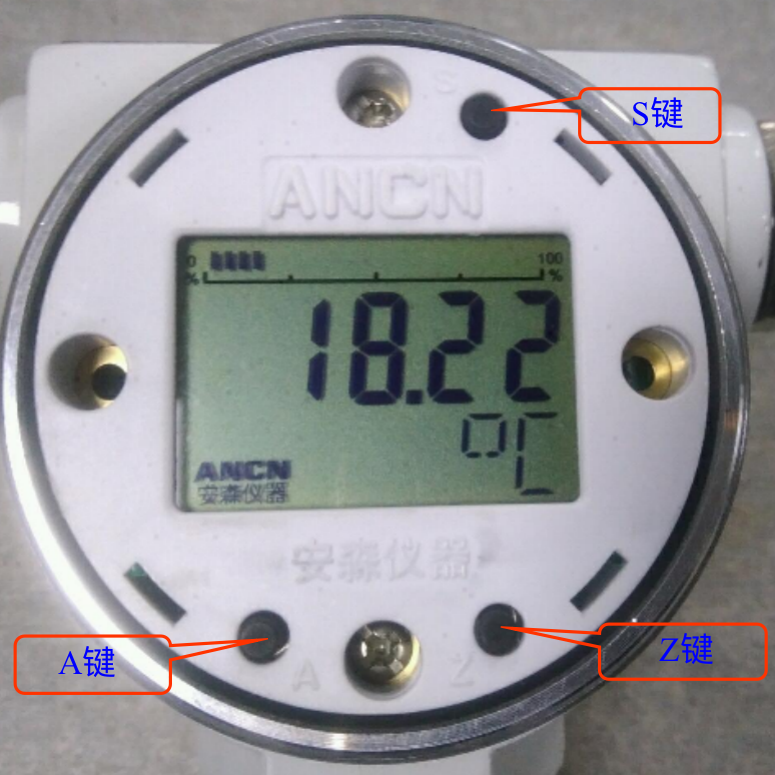

按键功能

【A】键：

 开关：显示状态下具有开关机。

 增加：设置状态下尾数加1

【S】键：

 设置：显示状态下进入设置状态

 保存：设置状态下具有确认保存

【Z】键：

 校零：显示状态下具有校零功能

 左移：设置状态下数字左移

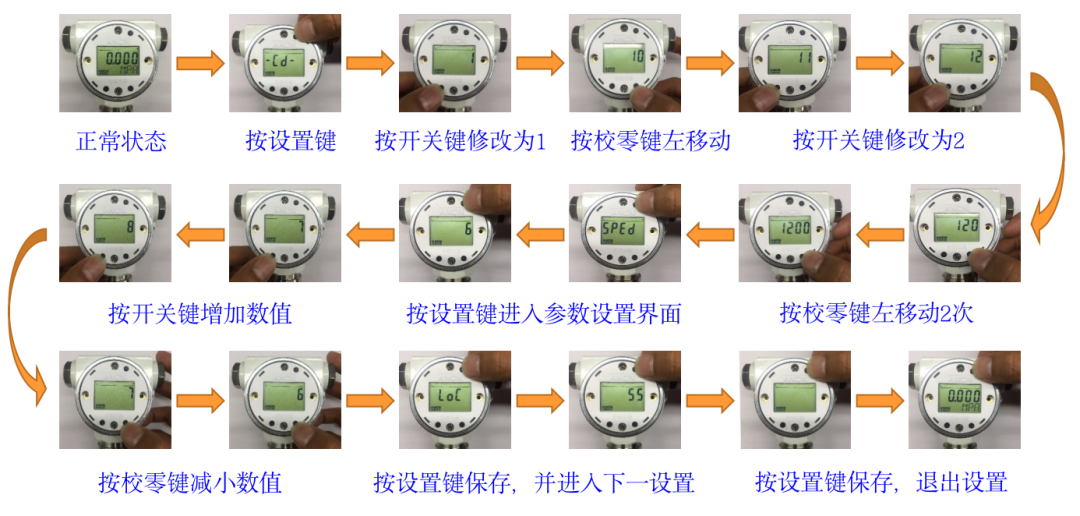

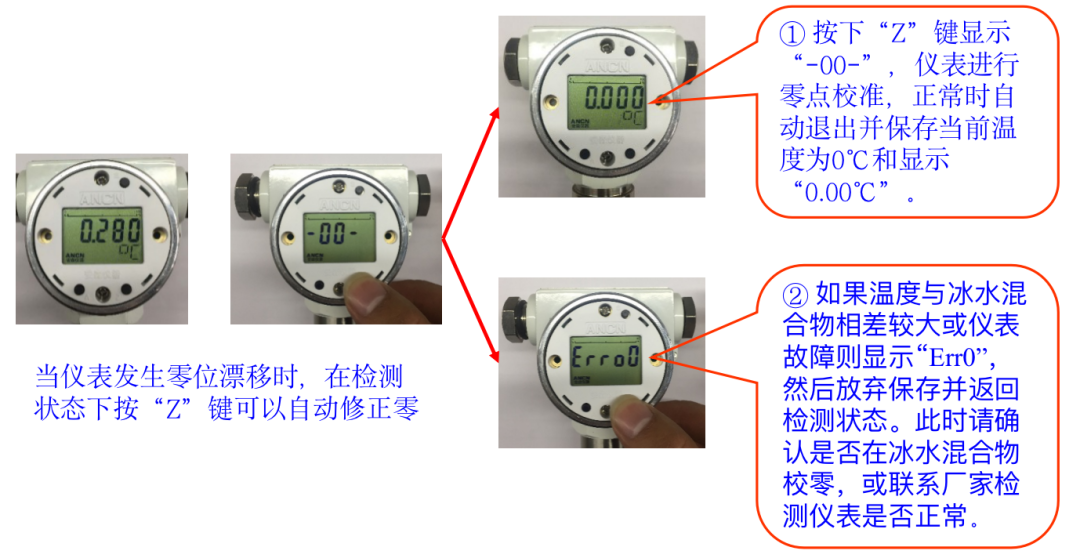

校零操作

注：仪表校零功能必须在零度(冰水混合物)的状态下校零方可有效。

按键操作

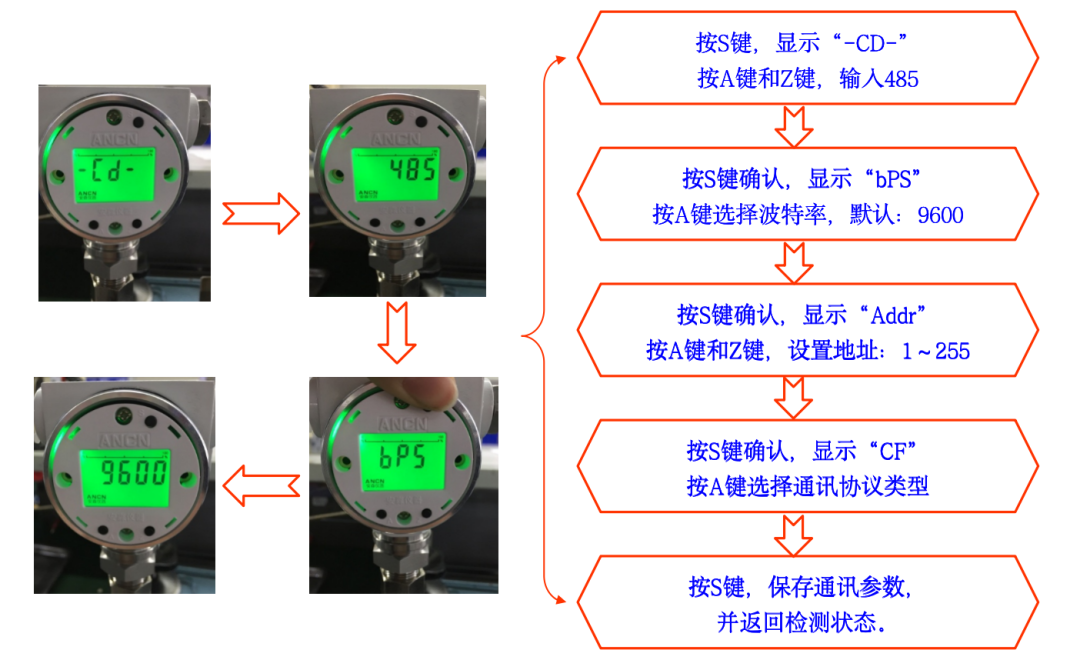

RS485通讯地址设置

常用设置指令

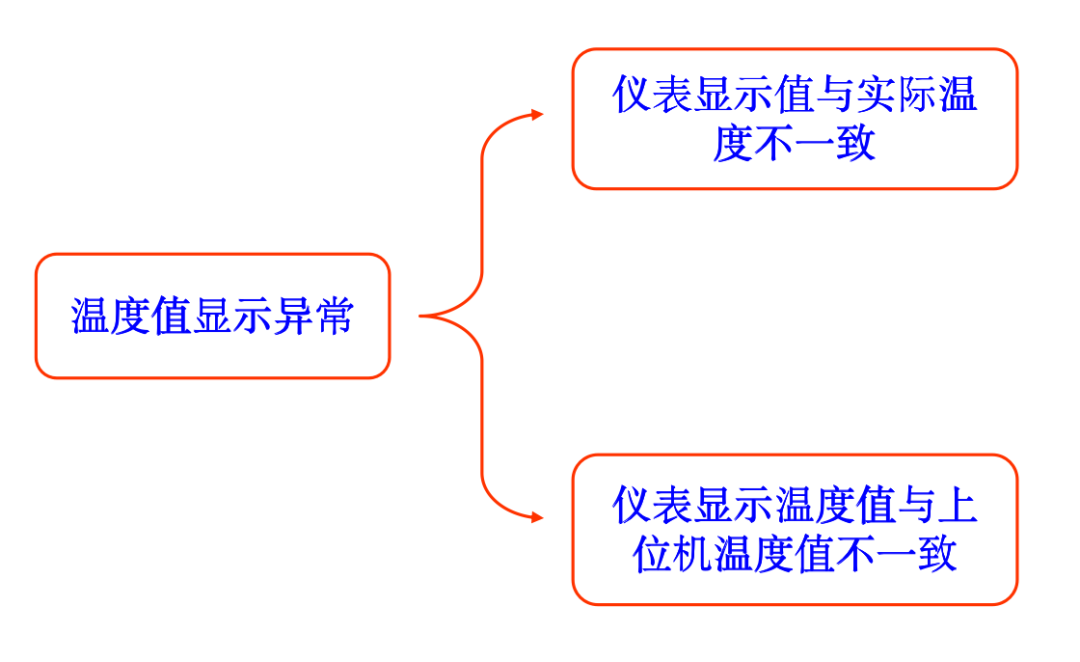

温度变送器常见故障处理

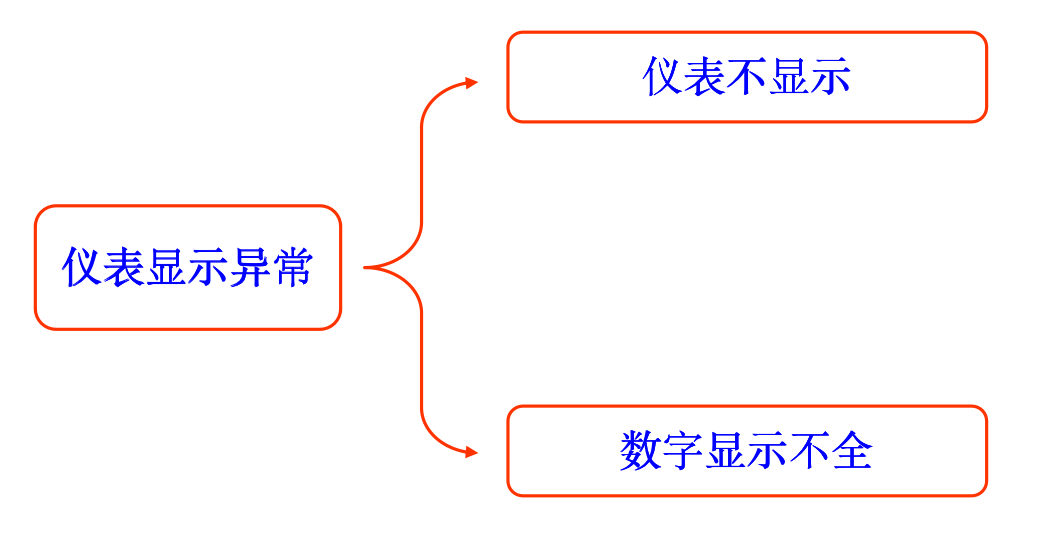

故障类型1

处理方法

故障类型2

处理方法

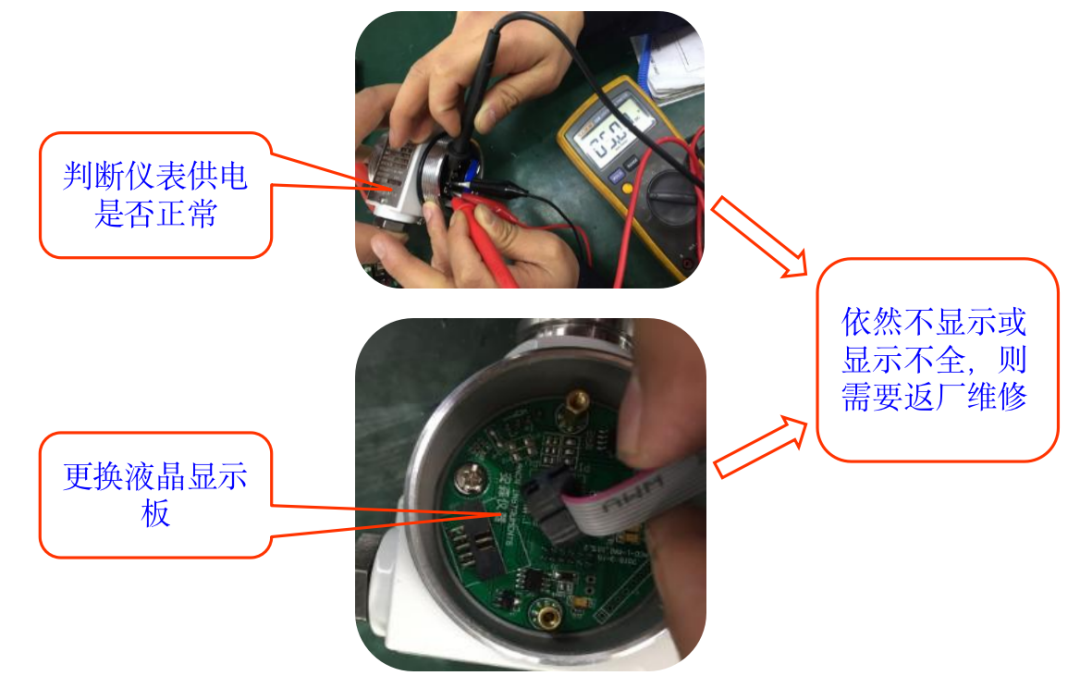

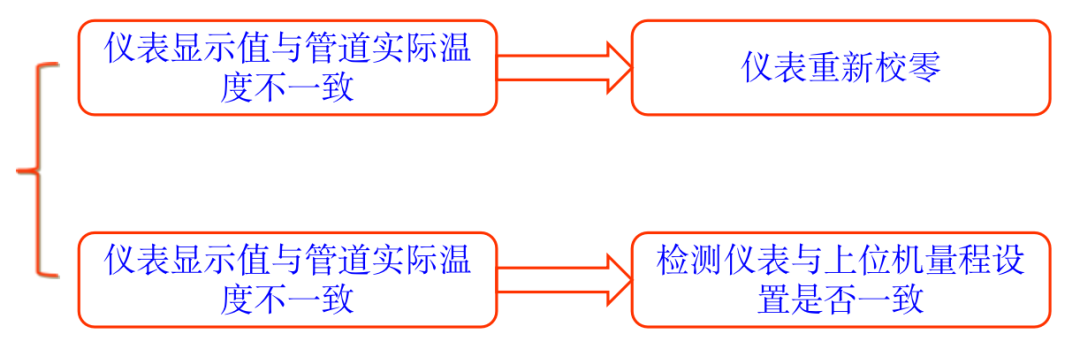

故障类型3

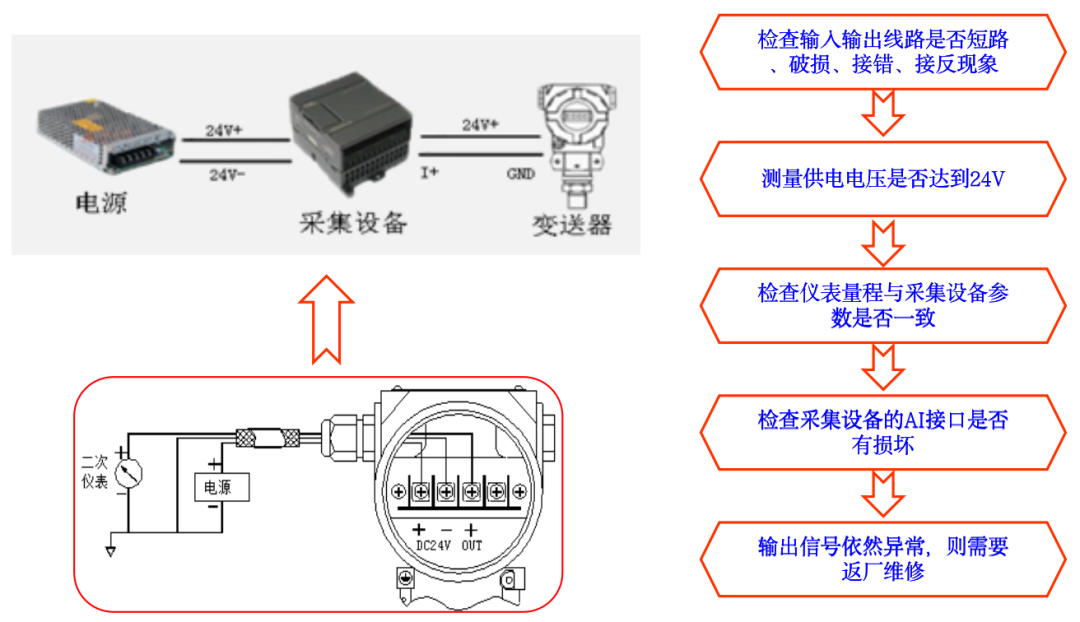

电流输出异常处理方法

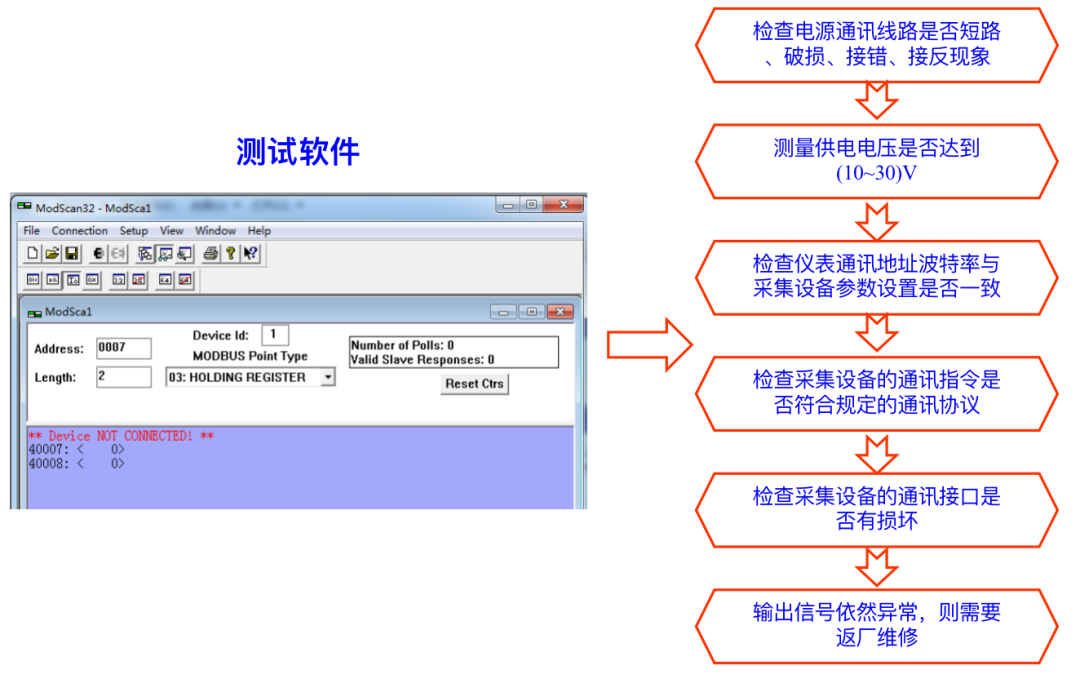

RS485通讯异常处理方法

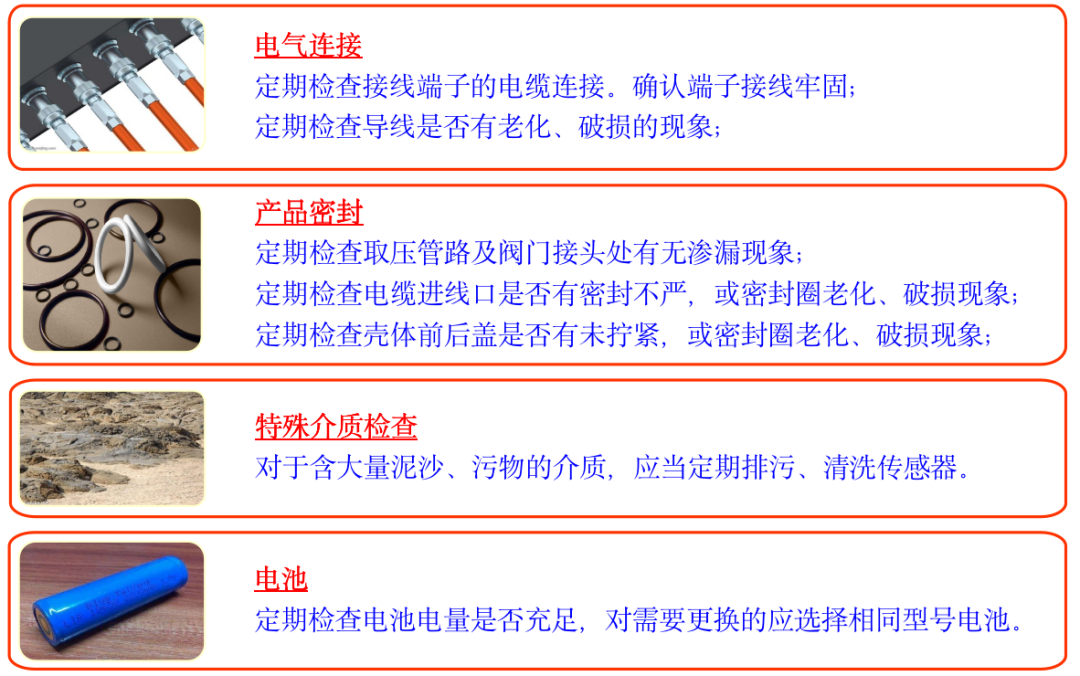

日常维护
