关于CG角色的毛发，可以说是影视制作流程中的顶级难题之一。最早只是通过贴图制作角色毛发，这在当时可以说是十分了不起的尝试。

20多年过去了，随着CG技术的不断进步，毛发制作也精细了许多。先来康康《玩具总动员》第一部和第四部的角色毛发对比吧。

《玩具总动员4》

想要让CG创作的毛发具有真实感，这背后复杂的解算以及计算量等方面，一直都是CG制作中棘手难题。随着技术迭代升级，如今艺术家们脑海中CG角色毛发大都可以活灵活现的呈现。

CG毛发技术的进步少不了行业人士不断地探索与学习。来自意大利的资深行业技术讲师和大家分享使用Houdini创建高级感的毛发的教程，让角色的毛发时髦起来~一起来学习一下吧~

Denis Zen，有20多年三维制作及讲师经验，参加他课程的学生有很多在全球顶尖的工作室工作，包括迪斯尼、工业光魔、维塔等。

Zen制作的 Grooming 案例

前言

Houdini通常被视为一个解算(模拟)工具，其实是一个功能齐全的DCC软件，可以做毛发造型，视效开发，灯光渲染等。在这个教程中，我们会展示毛发梳理之前和梳理之后的两种造型，当中会学习到如何使用皮克斯出品的着色器和灯光。

教程会主要介绍毛发梳理“之后”的版本，因为它结合了Houdini 18的最新技术，包括新的绘画属性节点。

PS：感兴趣的小伙伴建议下载教程素材文件，动手学起来(微信公众号后台回复“CG界托尼老师”)

记得要在Houdini打开文件之前设置项目(文件>设置项目...)，以便读取$JOB变量，并在项目的tex目录中找到所有纹理，在geo目录中找到头部模型。

Zen使用的头部模型来自3D SCAN STORE，而且是免费。

Scene Setup 场景设置

首先，将模型导入到Houdini并且设置一个非常简单的灯光来检查Groom。这一点非常重要，因为毛发非常稀薄，光线与毛发的交互方式对于造型和视效开发过程至关重要。

第一步(灯光设置将在后面介绍)，选择Pxr环境日光，简单而写实的效果是这个灯光的主要特点。

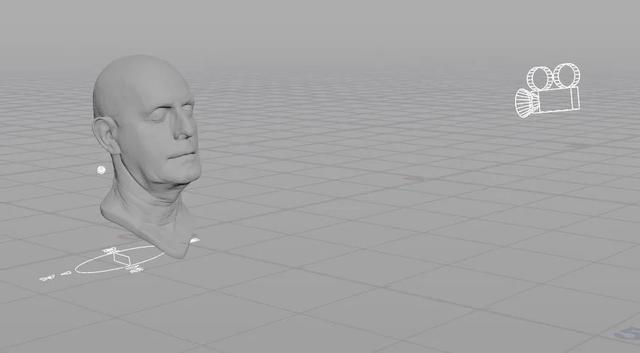

创建一个用于渲染最终帧的新相机也很有用。可以移动透视摄像机拍摄模型。

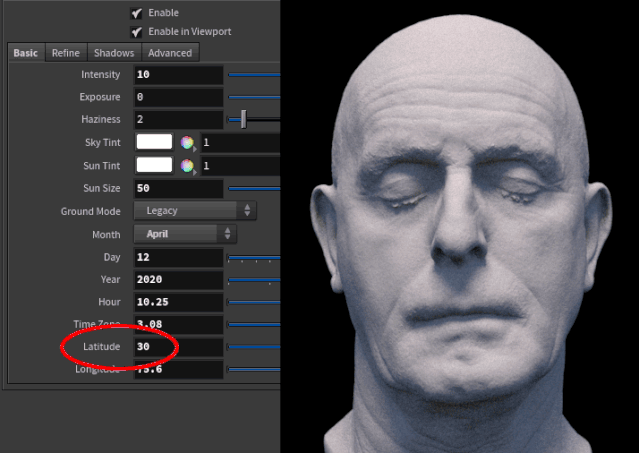

如图所示，PxrEnvDayLight非常具有交互性，在主灯光阶段可以提供很好的反馈。你只需要调整强度和方向。

要改变光的方向，你可以使用旋转工具或调整基本控制参数(经度，纬度等)。

Latitude(纬度)

Longitude(经度)

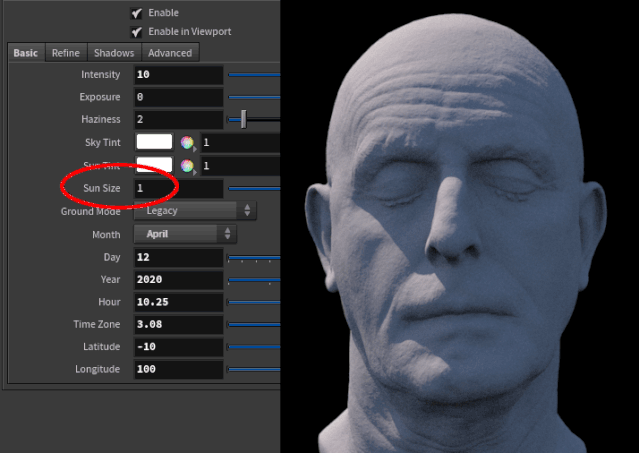

你也可以通过调整Sun Size数值以调整阴影的柔软度。

Sun size > 阴影的柔软度

如图所示，因为这是一个Omni Lights(全局光)，光线没有变换，也就是说，灯光放置的位置不会影响结果。

Grooming

对于CG界的发型师而言(制作写实毛发的通则)，参考素材是基本的。找到360度的发型参考素材并不容易，所以Zen搜索YouTube Beardbrand频道，那里每个视频结尾，发型师会360度展示客户的发型，这就是参考素材。

参考素材源自YouTube Beardbrand频道

Grooming 包括两个步骤：

1、Guide Styling 引导线造型(毛发种植的方式)

2、Hair Styling 毛发造型

Guide styling

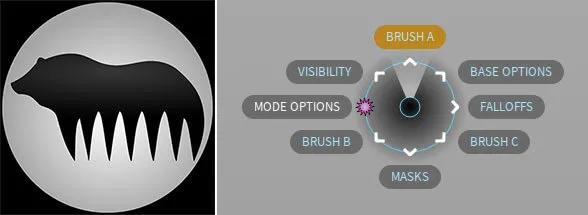

Zen喜欢Houdini的程序化工作流程，自带的梳理工具很棒，但Zen通常更愿意使用GroomBear，由Kamil Wacławiak所开发。这个工具很赞，让你发型制作的非常快。

你可以轻松地无损地烘焙该节点，没有这个插件的朋友也可以打开该场景文件或使用云渲染也没问题。

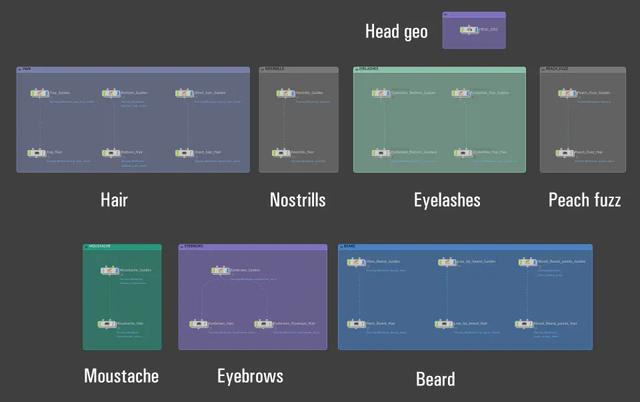

Zen把Grooming分成不同的部分，给他们不同的引导方向和密度。

Hair 头发

Moustache 八字胡

Beard 络腮胡

Eyebrows 眉毛

Eyelashes 睫毛

Nostril hairs 鼻毛

Peach fuzz 绒毛

引导线的造型是关键，也是最困难和费时。

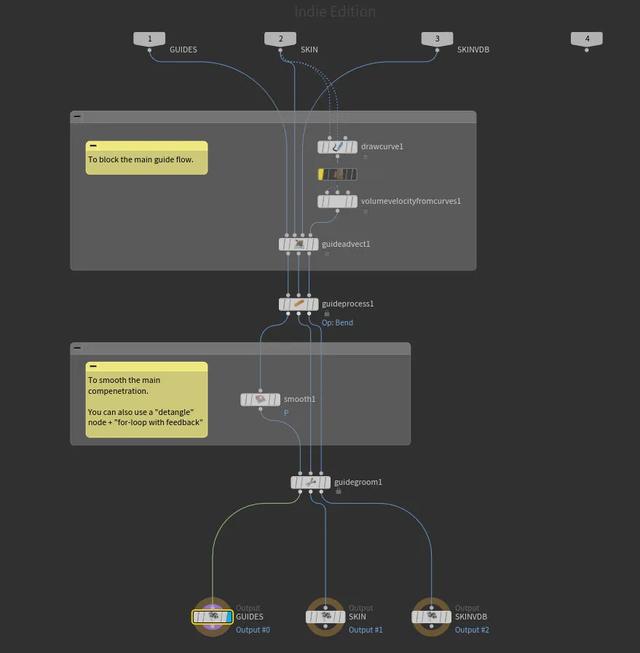

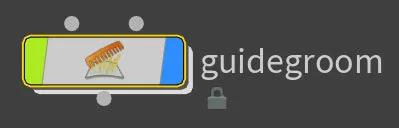

下面这一步在Guide Groom节点中操作：

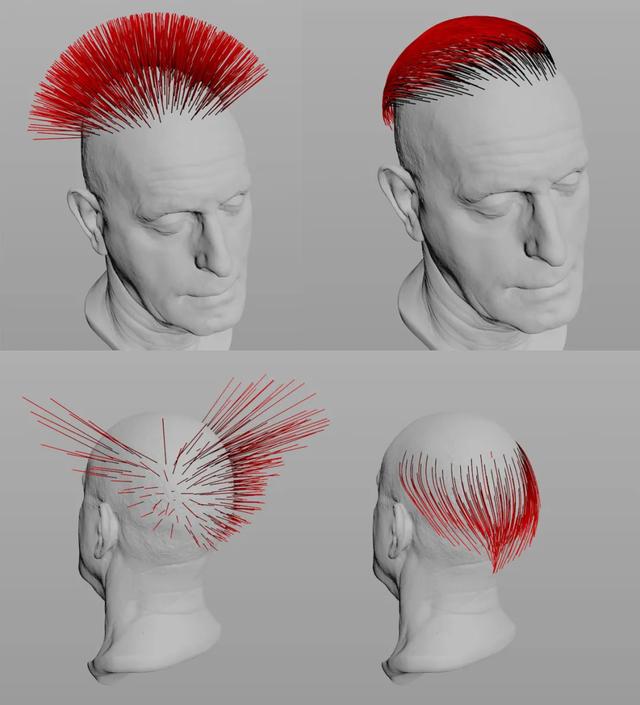

头顶毛发引导线设置

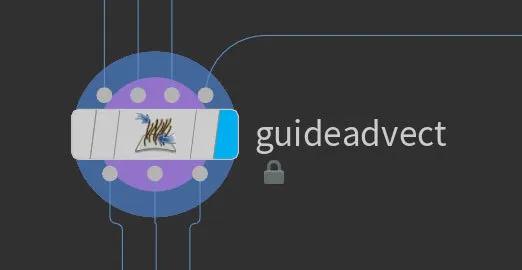

这些制作过程并不都是一样的。Houdini十分有用的工具之一是Guide Advect工具，它使你可以简单地通过绘制笔触轻松地覆盖毛发。

通过速度场来设置引导点

在这个过程中，继续使用Houdini Grooming工具和GroomBear工具去设计引导线风格。这个过程不是很难，但如果你想做成真实的效果是非常耗时的。

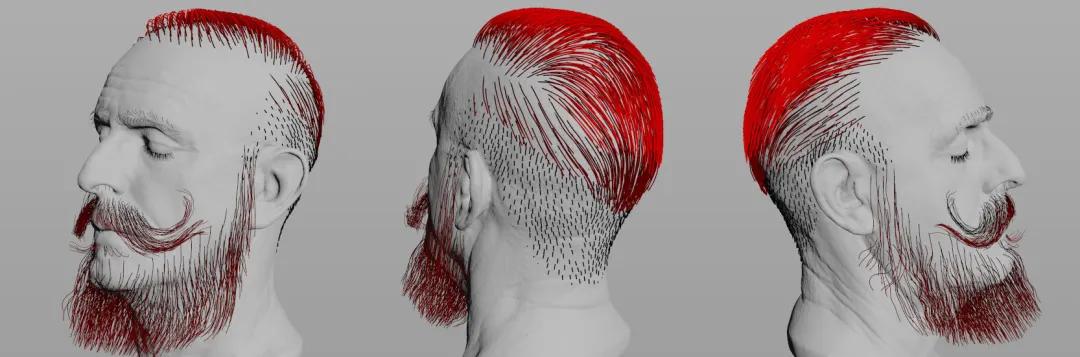

这是最终的样子：

接下来是为每个部分绘制遮罩。这是Grooming的重要部分，因为它可以让你使用颜色图(color maps)控制毛发的生长方式和位置。

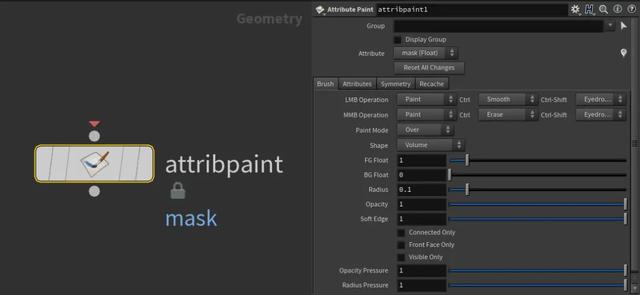

Houdini 18引入了一个新版本的Attribute Paint(绘画属性)节点，有了很大改进。

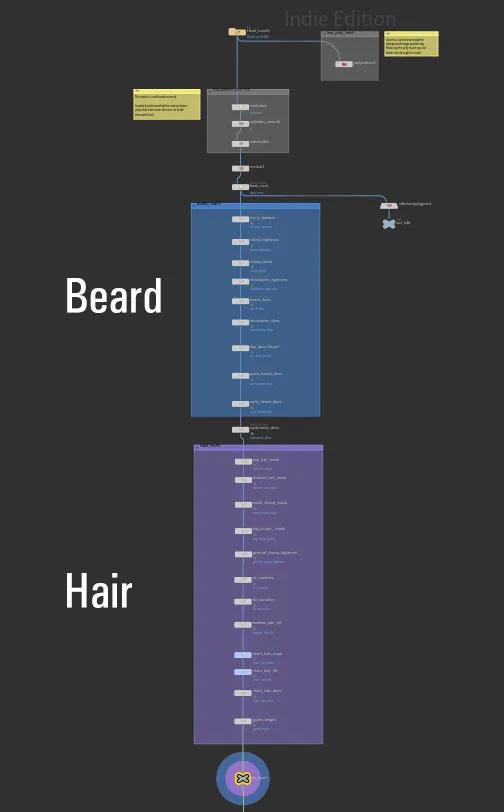

你绘制的遮罩越多，你获得的控制也就越大。以下是Zen的设置：

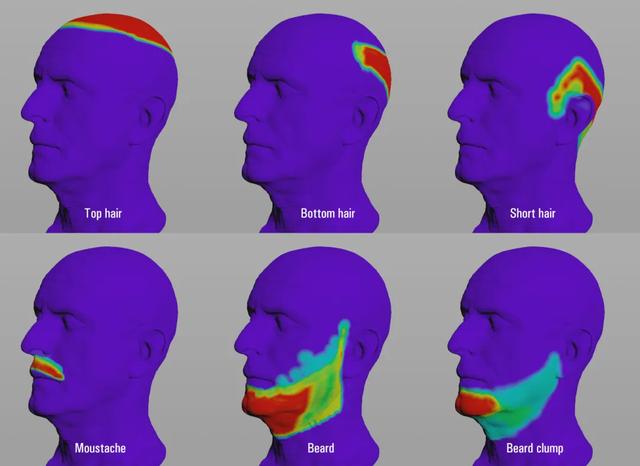

在这里，我们可以在模型上看到一些可视化内容：

从红外线颜色图可以轻松查看细微的密度差异

Hair styling毛发造型

现在是时候为头发做造型了，因此对于每个引导部分，都创建了一个Hairgen Generate节点，添加各种修改器，使头发看起来尽可能真实。

每种毛发造型都是不同的，但大多数情况下最终会使用相同的修改器。区别在于它们的设置和组合。

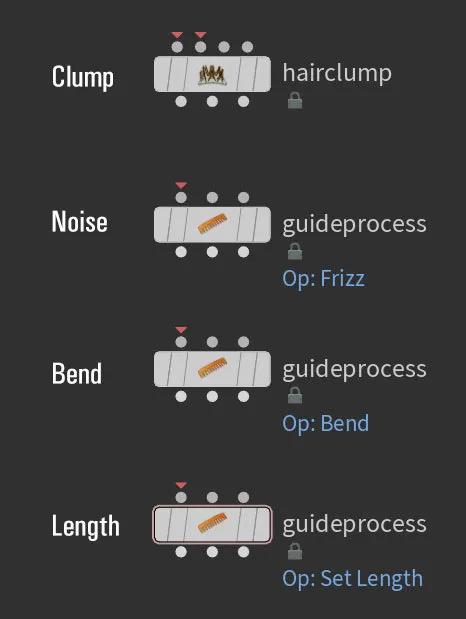

最常见的修改器是 Clump、 Noise、 Bend 和 Length。

Zen通常从Clump开始，因为它是每个毛发的灵魂，而且层次是一个关键特征。

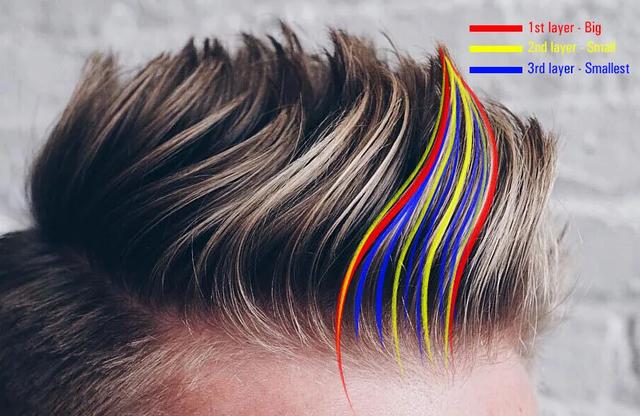

你可以用不同的方式设置层次

方法一

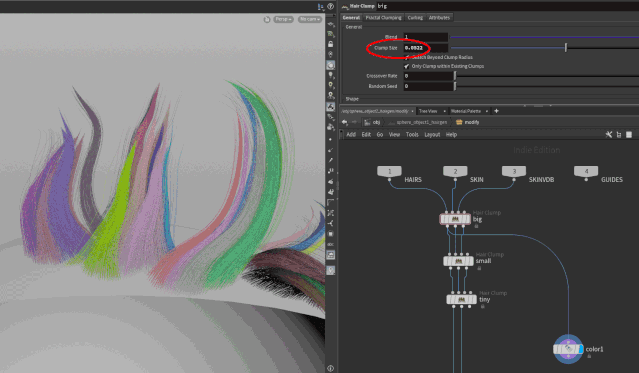

你可以使用Clump节点的Clump设置，为每个层次调低数值。

方法二

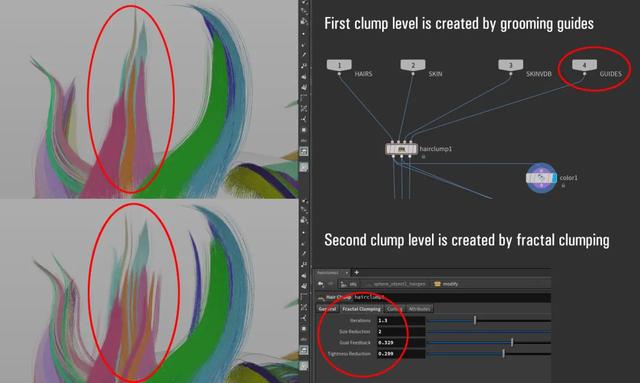

Houdini Clump节点有一个Fractal Clumping的选项，这个功能很棒。

设置“Fractal Clumping”的数值，你可以使用一个节点来细分发束Clump。

方法三

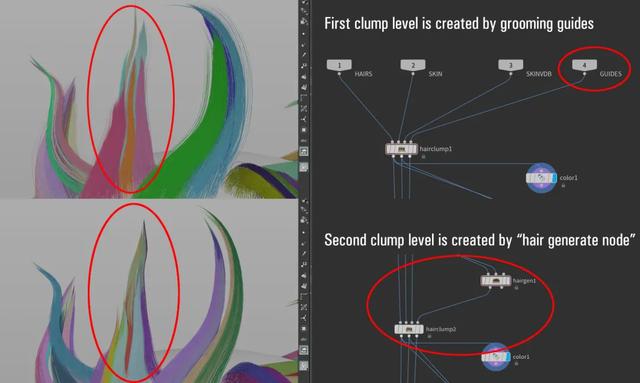

创建发束层的另一种方法是将“Hair Generate”节点与“Clump”节点的“Custom Clump Curves(自定义聚集曲线)”相连。这样你可以得到更多的控制甚至为毛发/引导线添加修改器：

你也可以用Hair Generate节点制作第一层毛发。使用这个节点的优势是，你可以使用节点参数(density密度, masks遮罩等)更好地控制发束曲线。

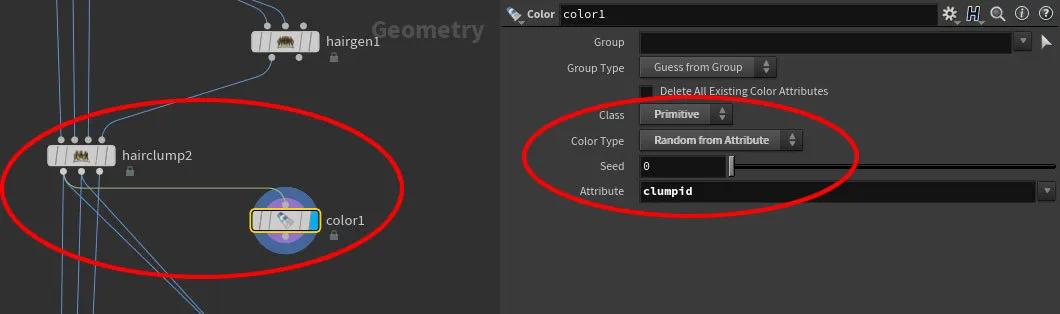

为了清楚地可视化你的发束，你可以将“Color(颜色)”节点连接到Hairclump节点的第一个输出(引导线)，并分配一个Clumpid变量。

在这之后，Zen使用了一个Noise Modifier (噪波修改器)，比如Frizz(毛躁)节点赋予了头发很自然的感觉。通过调整它的设置，你几乎可以得到任何你想要的毛躁效果。

这个节点实现自然的发型的另一个关键特征：飘逸的毛发。打造由于干燥，静电，护发产品和其他原因而产生卷曲的毛发。

要获得飘逸的毛发，使用“Mask(遮罩)”选项卡的“Noise Mask(噪声遮罩)”。将“Gain”设置为1，并调整“Noise Mask Frequency(噪声遮罩频率)”和“Bias”设置，以决定你想要的飘逸感：

变化是另一个关键特征，遮罩Masks就尤为重要。用它们来驱动尽可能多的属性，因为毛发由大约15万个独立的发束组成，这些发束根据许多元素(Dirt污垢，Age年龄，Length长度，Gender性别等)而创建多种样式。

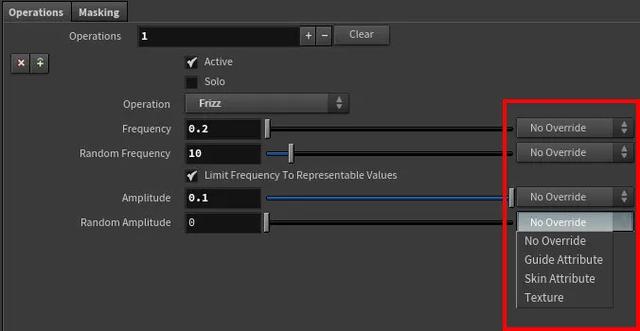

除了我们刚刚看到的Paint属性Mask外，几乎每个Houdini节点属性都有一个菜单，可以让你选择不同类型的Mask。

不幸的是，Houdini没有像Maya中的“噪点”画笔。因此如果要获得一些“邋遢”效果，必须从外部绘画应用程序中导入贴图。

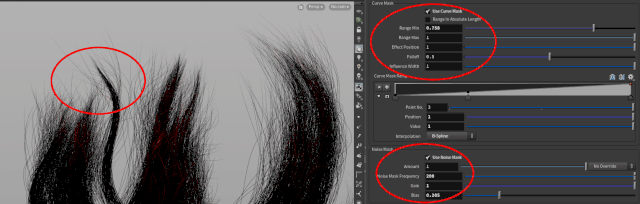

另一个很棒的修改器Bend(弯曲)节点，和Curve Mask(曲线遮罩)一起结合使用：

设置Effect Position(效果位置)和Range Min(最小范围) 和Max(最大值)，你可以决定哪一部分(红色)受了影响(选中“Visualize Masks可视化遮罩”以查看它)。

关于毛发真实感的最后一个技巧是Clump节点中的Curl选项。低数值在大多数情况下都能达到很好的效果。

没有选择Curl卷曲。注意，制作的毛发十分规则。

使用Curl卷曲。发型更自然了。有时候很微妙，但是每个细节都很重要。

我们也可以在八字胡和胡须上应用同样的技术。唯一的区别在于修改器的设置，因此你要发挥创意！

这是最终的效果：

Lighting and Shading 灯光和着色

现在我们得到了想要的发型，现在是时候添加一些灯光并开始为模型着色了。

灯光设置非常重要，因为它可以让你检查头发的流动和外观。如果你想转盘渲染(render a turntable)，那么你的模型要360度完美呈现。

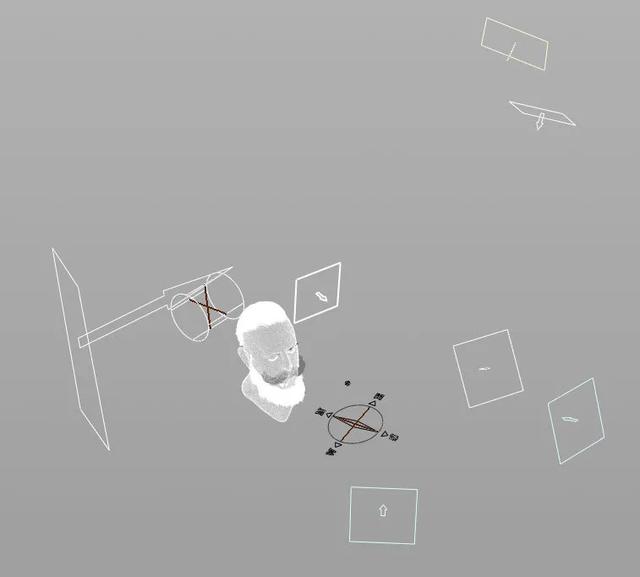

Zen通常从三点布光开始(Key，Fill，Back)并添加其它的灯光，确保良好展示所有角度：

为了更好地理解灯光是怎样影响你的模型，每次只使用一个灯光。

Houdini网格分布：

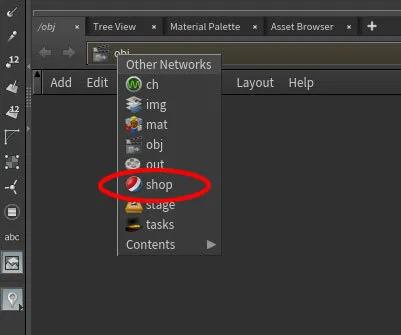

Shop通常是创建着色器的地方。

在创建最终着色器之前，Zen通常使用两个简单的灰色着色器：浅灰色的用于头发，深灰色的用于皮肤。

有了这些，可以快速检查模型的毛发和色调的差异，显示发型的空洞或其它一些问题。直到你满意了，才建立最终的。

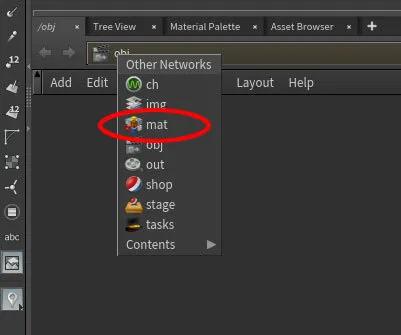

RenderMan着色器颜色在“Scene View(场景图)”中不可见，并且应用在模型中显示为灰色。为了克服这个问题，必须在材料网络中构建原生的Houdini材质：

点击Scene View工具栏的Texture图标以可视化材质：

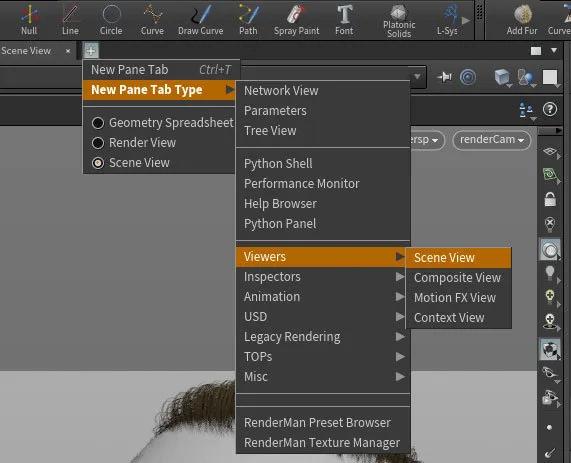

如果无法看到着色器的应用，关闭当前的“Scene View”并打开一个新的：

然后创建一个简单的皮肤着色器...在这里就不作深入讲解啦~本文只是让大家了解Zen如何使用Houdini制作毛发。

幸运的是，3D Scan Store的模型都带纹理，你需要在连接纹理之前转换成.tex文件格式。最简单的方法是使RenderMan Texture Manager(纹理管理器)，它可以为你处理所有的纹理转换。

你还可以使用 txmake，它位于 $rmantree / bin 中。

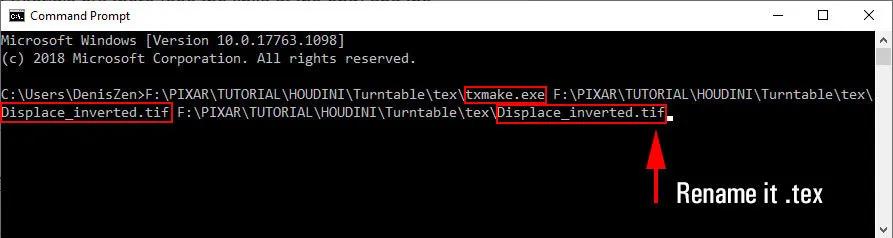

贴图转换的一个快速技巧是打开一个空的命令提示符，将txmake可执行文件拖放到cmd窗口中(而不是编写路径)，然后拖放要转换的纹理。

要快速保存新的tex文件，请在cmd窗口中拖动纹理两次，并为最后一个添加.tex扩展名。

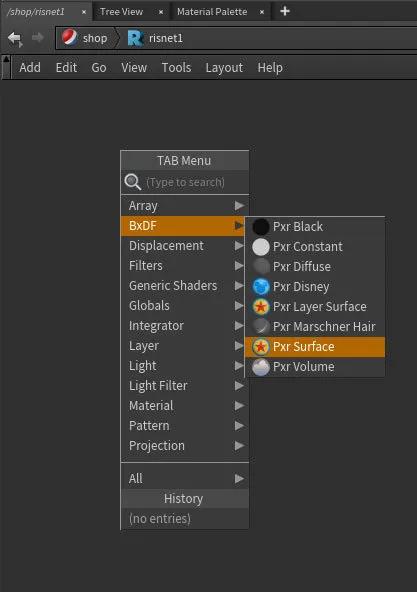

一旦转换了纹理，创建一个RIS Shader Network(单击RenderMan选项卡中的图标)，然后进入新创建的网络，创建一个PxrSurface材质。

在这个节点中你可以创建你的材质。

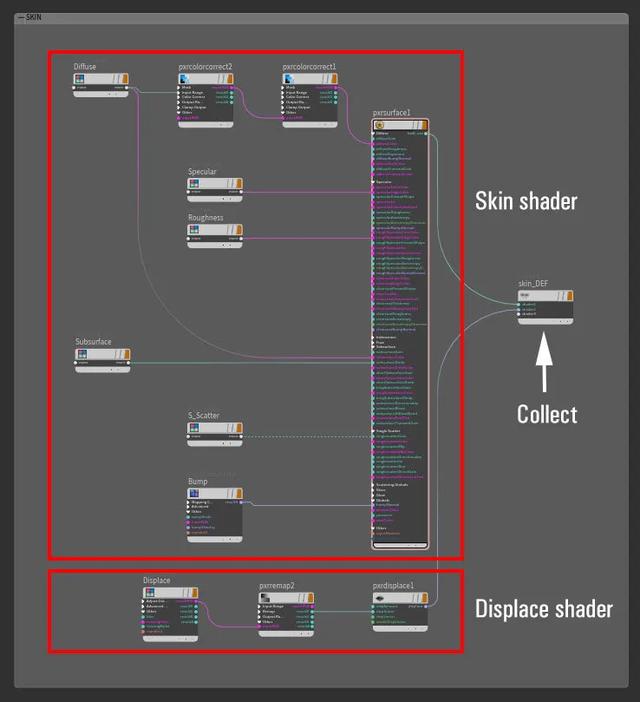

如图所示，Zen将最终材质分为两部分，一部分是BXDF，另一部分是Displacement，它们通过Collect节点连接在一起，PxrSurface处理表面着色，PxrDisplace处理几何着色。

作为一名Groomer，Zen不会花很多心思处理着色器，因为视效开发人员通常会在制作中完善它，所以Zen简单地将映射(Diffuse漫反射，Specular高光，Normal法线等等)连接输入，并调整一些常规的着色器设置。

请注意，修饰之前的模型皮肤看起来不够清爽，当油渍和污渍覆盖皮肤时，会发生这种情况。你可以使用高光贴图和数值进行调整。

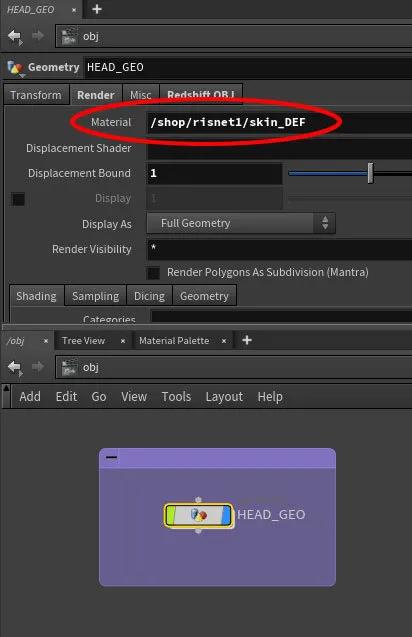

准备好将其应用到模型中，将其加载到Geo节点的Render Tab的材质参数中：

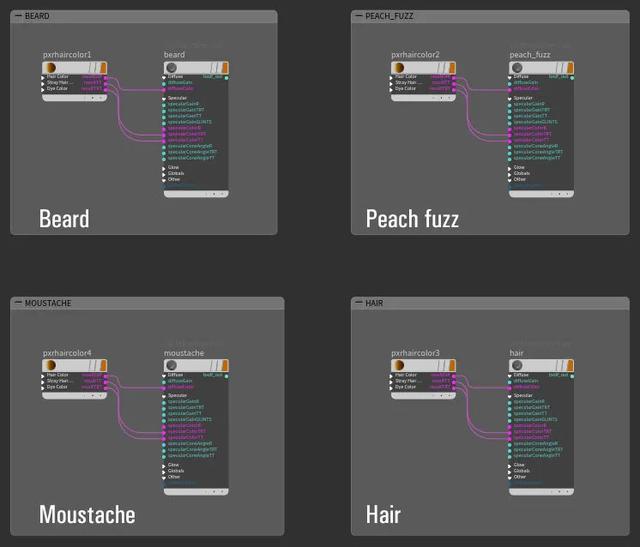

对于头发，Zen制作了四个不同的着色器以实现之前说的变化：

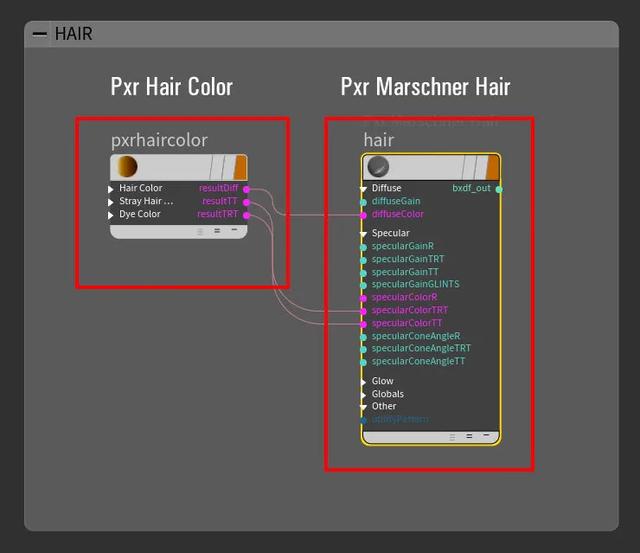

如图所示，每个着色器由两部分组成：Pxr Hair Color和Pxr Marschner Hair。

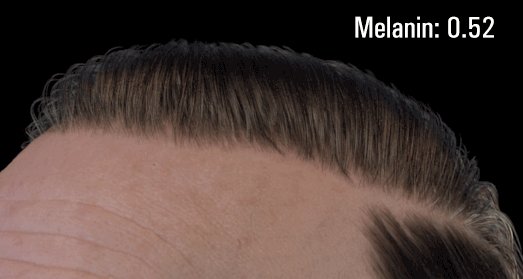

PxrHairColor是Melanin-besed黑色素样式，所以我们可以通过数值让头发从金色变成黑色：

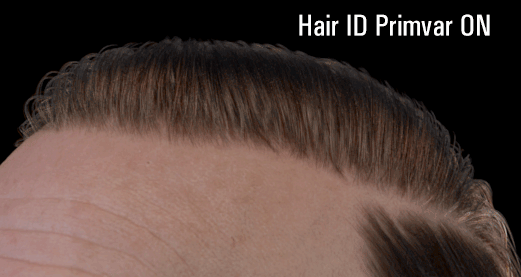

另一个需要特别注意的设置是Hair ID Primvar，每一个发束都有一个独特的值。如果hairIndexPrimvar数值为空，随机选项不会发挥作用。

看看它们之间的区别：

PxrMarschner毛发着色器可以处理毛发的物理着色。通过更改高光设置(Primary主要，Secondary次要和Transmit透射)，你可以从光泽/湿润的外观变为柔和：

对于发色，以下有很好的文档资源：

PxrHairColor：

https://rmanwiki.pixar.com/display/REN23/PxrHairColor

PxrMarschnerHair：

https://rmanwiki.pixar.com/display/REN23/PxrMarschnerHair

Rendering 渲染

现在可以渲染模型了，Groomer的任务通常还会包含一个360度的转盘渲染，小伙伴们可以尝试旋转相机，这样比较节省时间。通常Zen会这样操作：

·创建一个空对象Null Object；

·把它放在模型的中心；

·动画旋转360度；

·将渲染相机作为“动画化的空对象 Animated Null”(已与灯光作为父项)的父项。

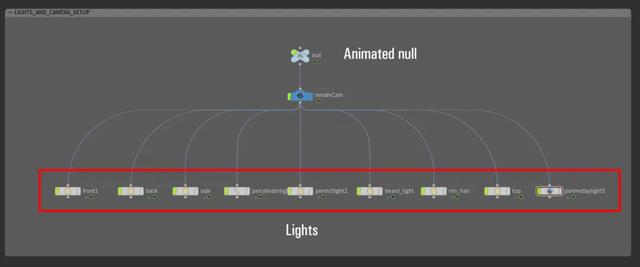

该空对象驱动这一切：

在为灯光设置父对象之前，记得检查保持灯光的位置，避免它们错位。

Render Settings渲染设置

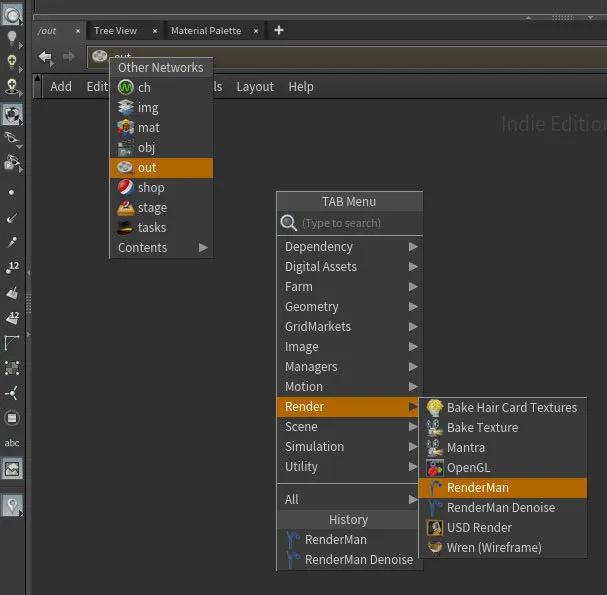

创建一个RIS节点，转到Out Network，按Tab并从下拉菜单中选择 RenderMan:

单击刚刚创建的RIS节点，以在Parameter Pane Tab中访问其设置(或按P键)。

Samples采样

已着色的毛发渲染起来非常耗时，你必须特别注意设置，特别是Sampling(采样)。Zen做了很多测试，以下这些数值是速度和质量之间的良好折衷：

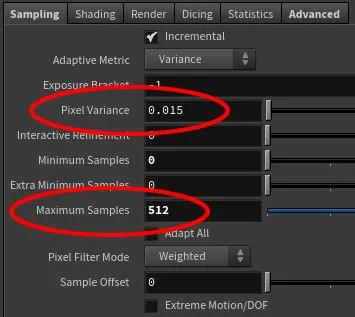

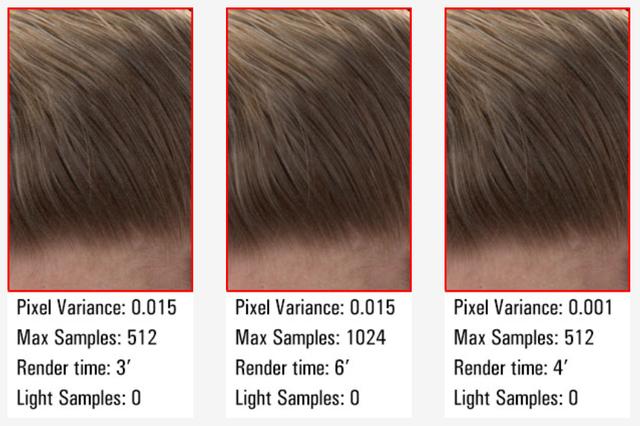

噪波在图像的较暗部分中更为明显。要消除它，您可以减小Pixel Variance或增加Maximum Samples：

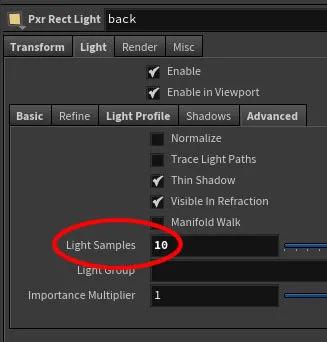

最后，你可以在灯光设置的“高级”选项卡中增加“Light Samples”：

使用这些设置，噪波更小，光线采样更清晰，但渲染时间也随之更长。

渲染通道Render Passes(AOVs & LPEs)

要想增加照片逼真度，每个图像渲染后要进行后期处理，如果不想费劲处理渲染设置，可以选择多通道渲染，然后在Nuke合成最终效果。

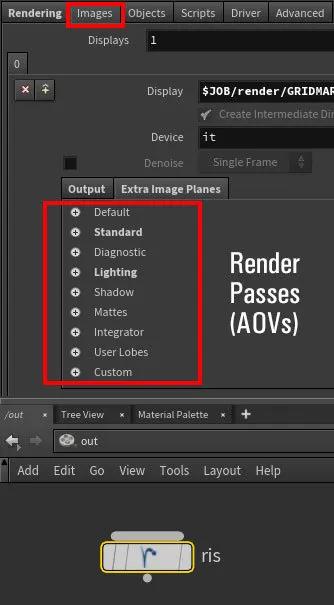

在“Out Network”选择要保存的渲染通道，选择RIS节点，然后在“Parameters Pane Tab”中选择“Images(图像)”：

这些是Zen通常用于合成的通道：

·Standard: z (depth)

·Lighting: albedo, directDiffuse, directSpecular, indirectDiffuse, IndirectSpecular, subsurface

添加渲染通道不会增加渲染时间，因此可以随意选择所需的渲染通道，并将渲染文件另存为OpenEXR(.exr)文件格式。

Compositing 合成

最后~使用Nuke修改图像。

产生逼真的首个基本效果是景深。尽管DOF在后期中并不像在渲染中那样完美，但很多时候在后期中做会更好，因为：

• 耗时
• 不能改变主意

使用z(Depth深度)通道十分轻松，可以在几秒钟内确定图像的焦点在哪一部分。

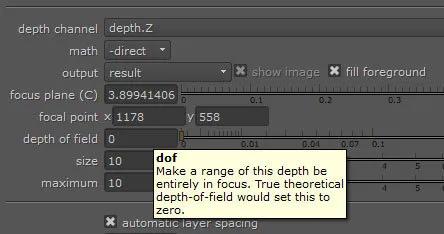

只需创建一个 ZDefocus 节点：

• 选择你要的焦点放置focal_point；
• 将Math设置为Direct(或任何其他选项)；
• 调整景深(图像的焦距)；
• 尺寸和最大值(示效果要多强烈)。

如果将鼠标光标停在字域的值上，Nuke会显示相应的解释。

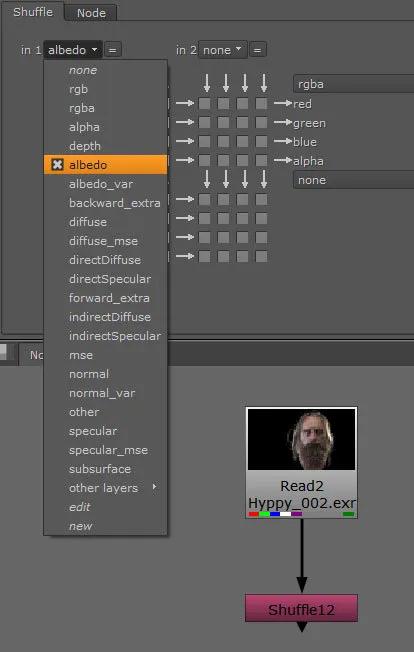

要使用其他通道，你必须使用Shuffle节点从.exr文件中提取它们：

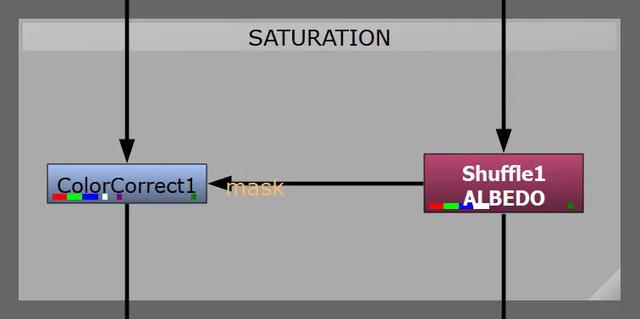

选择合适的通道后，你需要选择遮罩作为颜色分级。

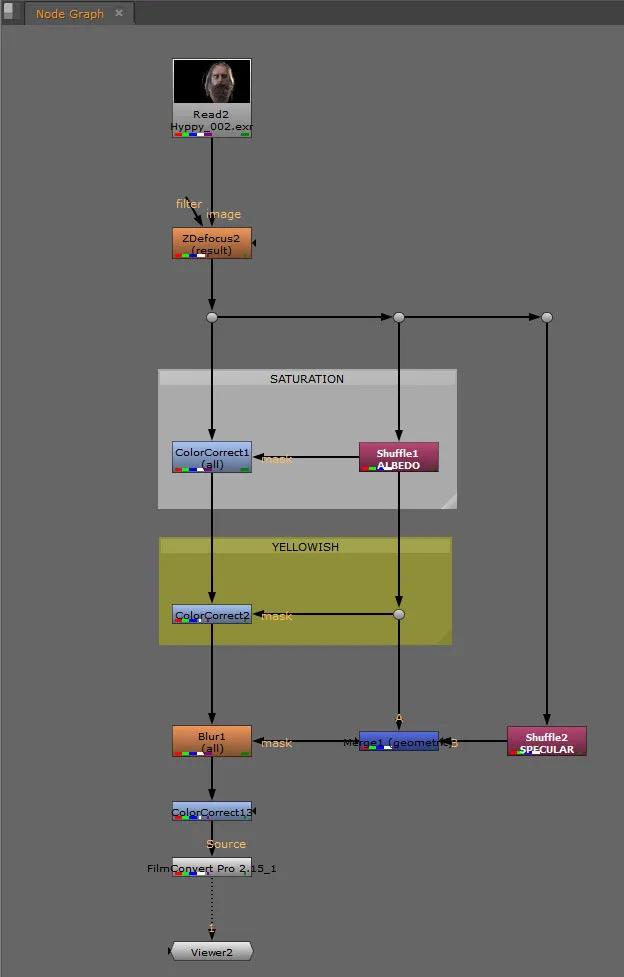

现在，你可以应用Nuke Color Correction(颜色校正)节点获得最终外观。以下是Zen用来校正图像的简单网络：

这是其中一种结果:

Conclusion 总结

教程中涵盖了Groom到渲染的主要步骤，希望给各位小伙伴们提供一些新的思路。了解了Grooming的过程后，你可以将其中的思路应用到其他地方：例如 XGen、Yeti 或者Ornatrix 等一些主流的产品。

素材源自RenderMan及网络
