罗斯蒙特5300系列雷达液位计的性能如何！
参考条件

标准单导波杆， 25 °C (77 °F)，水中和环境压力下

参考精度

± 3 毫米 (0.12 英寸 ) 或实测距离的 0.03%，以较大的为准(1)

可重复性

± 1 毫米 (0.04 英寸 )

环境温度影响

± 0.2 毫米 (0.008 英寸 ) /°K 或实测值的 ± 30 ppm/°K，以较大的为准

更新间隔

< 每秒 1 次

测量范围

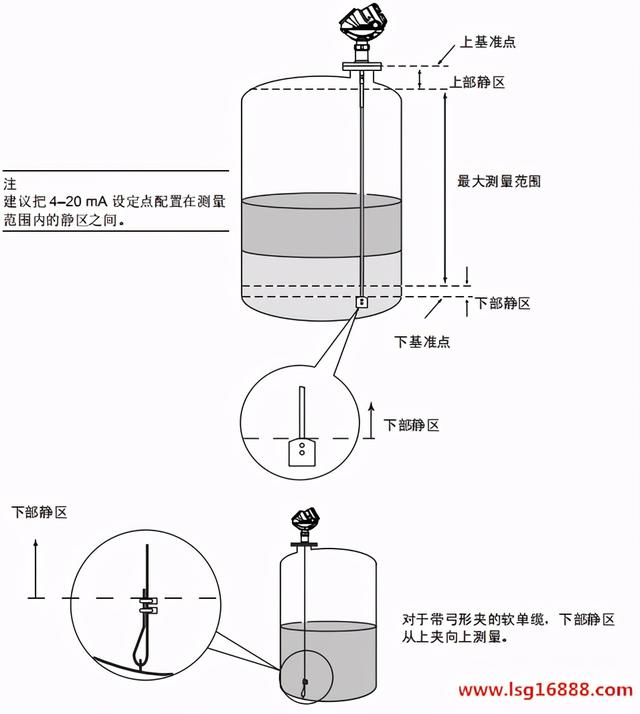

静区

静区是测量值非线性或精度较低的区域。如果需要在储罐的顶部进行测量，可以通过机械方式伸长管嘴，并使用同轴导波杆。然后，上部静区会移入到延长部分中。

测量范围和最小介电常数0.4 米 (16 英寸 ) 到 50 米 (164 英尺 )每种导波杆的测量范围和最小介电常数参见说明书。由于测量范围取决于应用性质和下列因素，因此给出的值仅作为清洁液体的参考值。更多信息请向您当地的艾默生过程管理代表询问。
不同的参数 (系数)影响回波，因此最大测量范围有所差异，取决于应用性质和下列因素：1, 靠近导波杆的干扰物体2,具有较高介电常数 (εr) 的介质具有较好的反射能力，因此支持的测量范围较长3,储罐环境中的表面泡沫和颗粒可能影响测量性能4,应避免导波杆上有厚涂层或污染，因为这会减小测量范围，并可能导致液位读数有误
界面测量范围目标应用包括上方产品介电常数较低 (<3) 和下方产品介电常数较高 (>20) 的油基液体之间和水基液体之间的界面。对于这种应用，最大测量范围仅受硬单杆、同轴和硬双杆长度的限制。对于软缆，最大测量范围较小，取决于上方产品的最大厚度，如下图所示。最大界面距离为 50 米(164 英尺)减最大产品厚度。
环境抗振性铝制外壳：IEC 60770-1 1 级。不锈钢外壳：IACS E10
电磁兼容性排放和抗扰性：EMC 指令 89/336/EEC。 EN61326-1:1997，包括 A1:1998 和 A2:2001。 NAMUR 建议 NE21
内置防雷保护力EN61326, IEC 801-5, kV 级。 T1 选项：变送器符合 IEEE 587 B 类瞬变防护和 IEEE 472 冲击电压防护的要求
涂层在有污染危险时 (由于涂层可能导致双引线导波杆的两条线发生桥连，或导致同轴导波杆的内线和外管之间发生连接)，首选单引线导波杆对于较粘稠或粘滞液体的应用，推荐使用 PTFE 导波杆。还可能需要定期清洁可利用信号质量检测功能 ( 选项代码 D01 或 DA1)确定何时需要清洁导波杆配有可选诊断套件的变送器可计算信号质量检测涂层造成的最大误差为 1-10%，取决于导波杆类型、介电常数、涂层厚度、以及涂层在产品表面上方的高度
CE 标志符合适用的指令 (EMC、 ATEX)
对于带有定中环的导波杆，定中环附近的精度可能有偏差。精度受远程外壳的影响。(1) 测量精度会随距测量上基准点的距离增大而降低。(2) 测量精度会随距测量下基准点的距离增大而降低。(3) PTFE 涂层软单缆导波杆的测量范围包括重锤。对于低介电常数介质，可能需要特殊配置。(4) 注意，重锤长度或夹盘紧固长度增加到不可测量区域中，未包含在图中。(5) 在使用金属定心环时，下部静区为 20 厘米 (8 英寸)，如果有重锤，应包括重锤。在使用聚四氟乙烯定心环时，下部静区不受影响。
