本文详细介绍了如何将PS3 DualShock3手柄的MicroUSB接口改装为Type-C接口。教程包括所需材料、步骤以及注意事项，如使用万用表判断正负极、焊接技巧等。通过此教程，读者可以了解到手柄改造的基本方法，并可应用于其他手柄的改装。
为什么要改Type-C
我常用的PS3手柄，因为使用过多所以现在不太好用了，这主要是因为数据线充电拔出插入多了，导致簧片松弛，没法夹紧，最近经常充电时候要把线凹出各种奇怪的姿势。Type-C接口挺好用，加上我手头现在插在某个地方的线缆已经基本上只有Type-C的了，所以，给手柄改装上Type-C接口，顺应时代的同时也方便自己使用。
所以这一篇文章教学内容主要是以PS3 DualShock3手柄为例，说明一下如何给任意手柄改装Type-C接口，照葫芦画瓢的能力我想大家都有

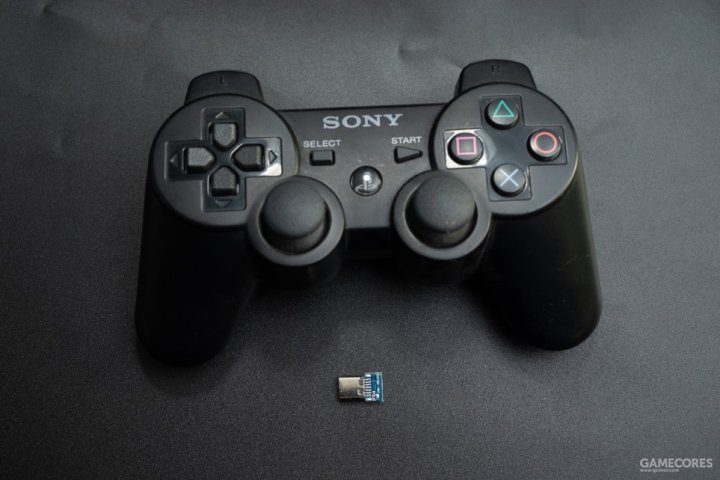

这篇教程需提前准备的材料

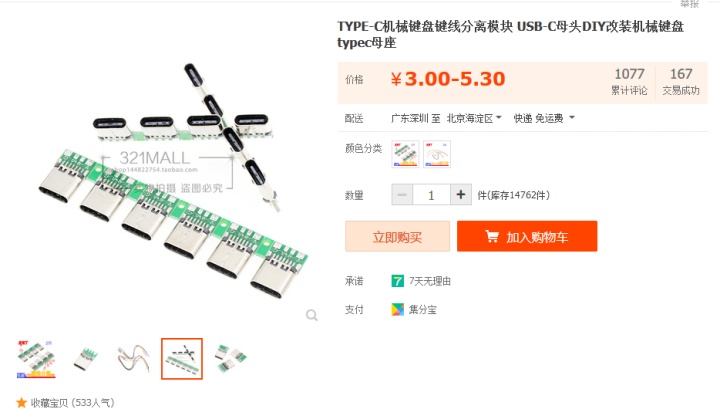

首先你需要去买这种Type-C模块，因为PS3手柄是USB2.0的，仅仅有四条线，所以我们需要用到的只有Type-C的其中四脚。

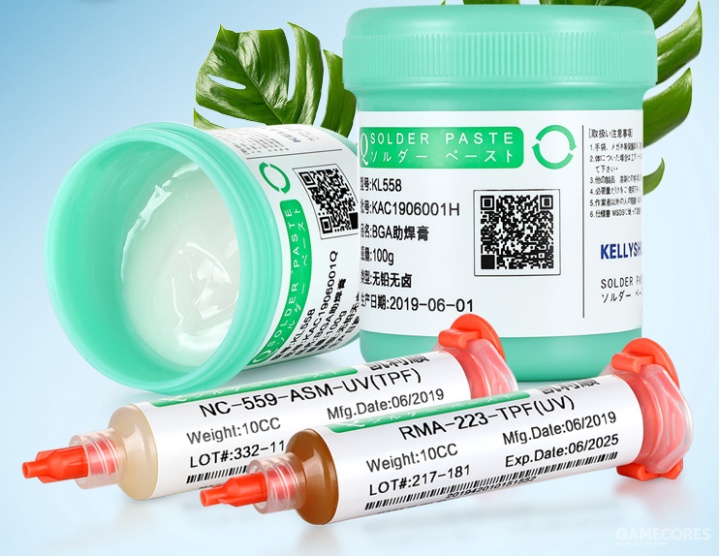

烙铁，焊锡，助焊膏，这些如果你没有的话，可能也需要购置，特别是助焊膏。

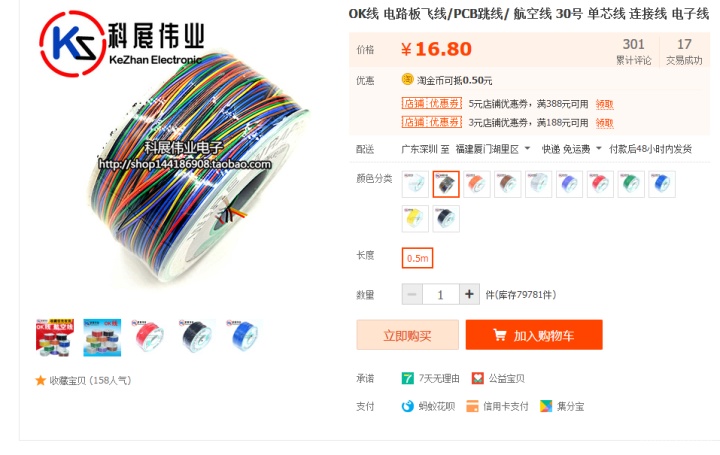

电路飞线使用电子线，买这种类型就可。

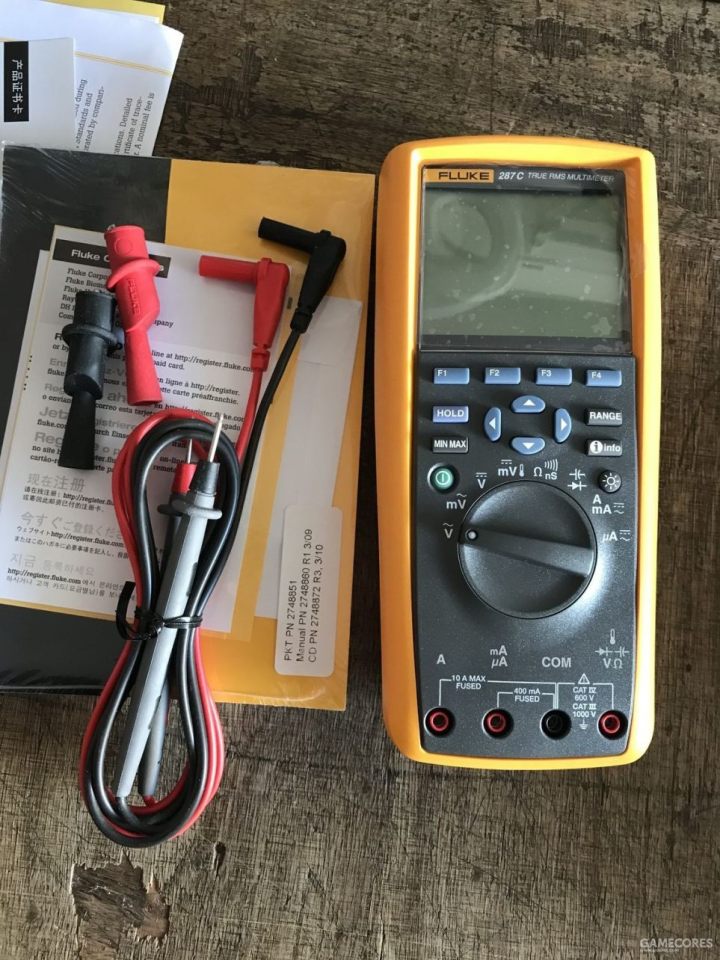

万用表，用于确认正负极，买最便宜的就可以（图上的是福禄克287C）。
一切准备妥当后就可以开始。
教程内容

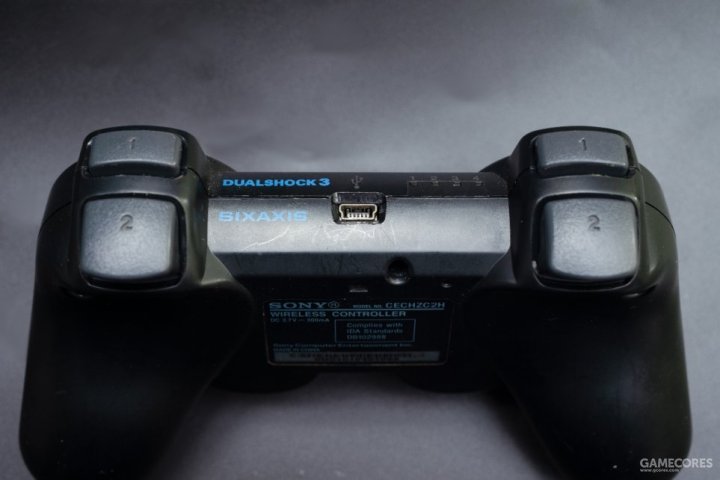

这次要改的PS3使用的手柄，有着蓝牙+内置电池的特点，使用的是早期MicroUSB接口。

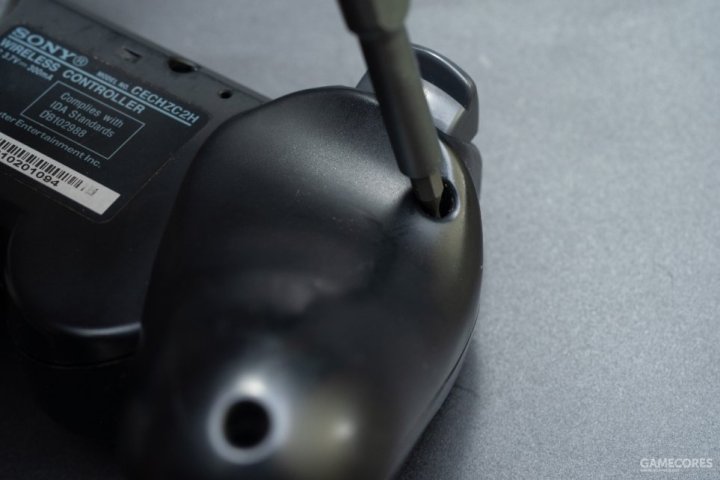

拆开手柄，把肉眼可见的螺丝全部卸载即可。

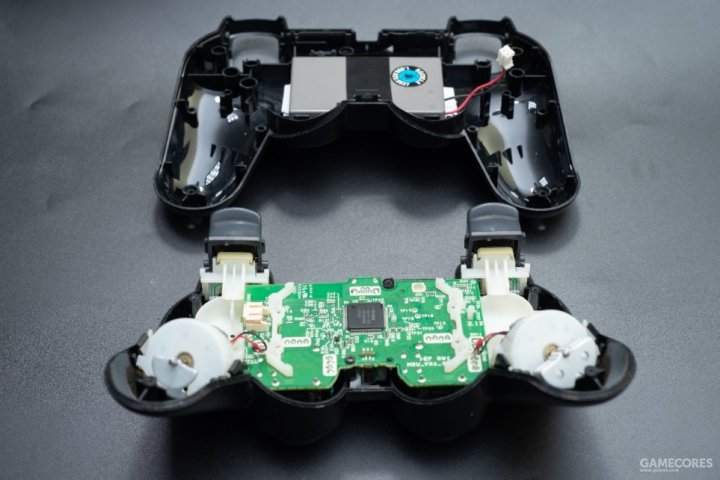

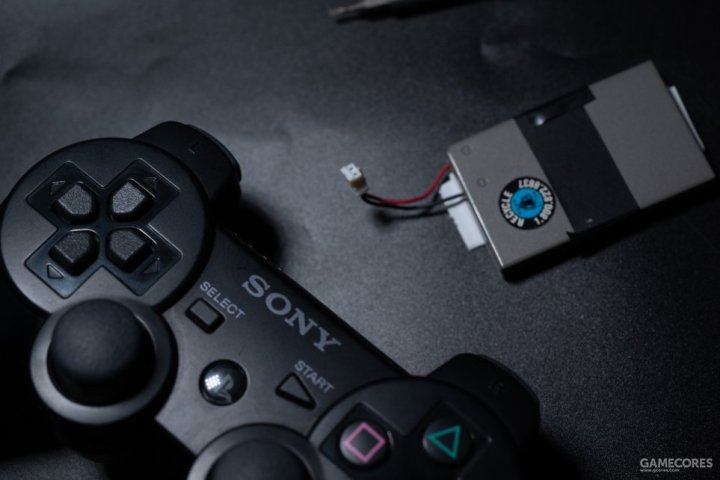

打开盖子，顺便要注意拔掉电池线。
焊下电机和手柄主板的接线，这样比较方便不用拆电机，当然这也方便后续拆下自带的MicroUSB口。

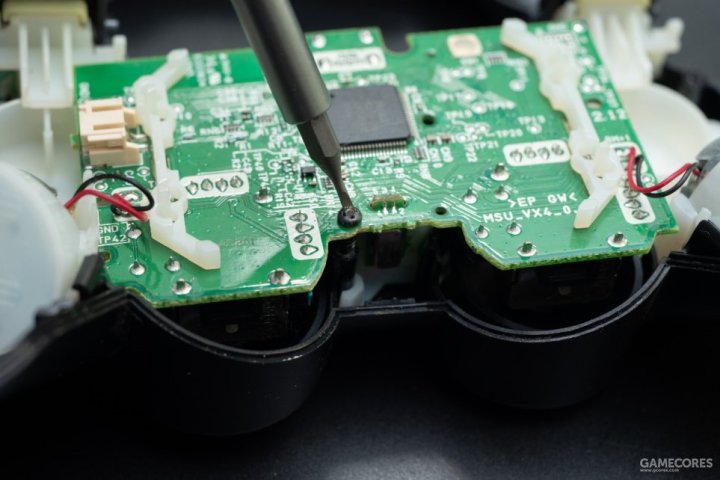

拧下唯一的一颗螺丝。

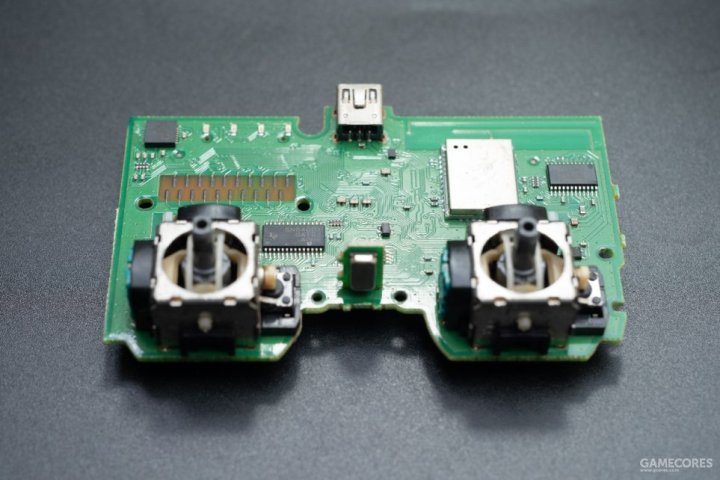

然后就可以拿下主板了。
在原配接口上涂上助焊剂，助焊剂的主要用途是，把焊锡熔解所需的温度降下来。

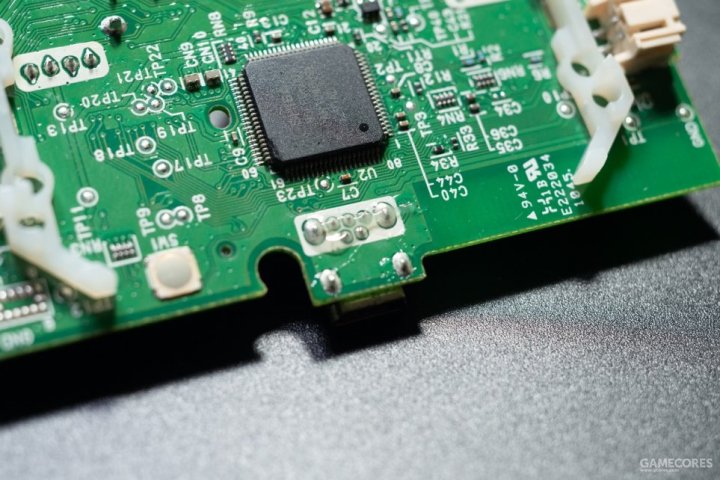

在把接口焊下后，清理剩余的助焊膏，因为这个东西会黏手。

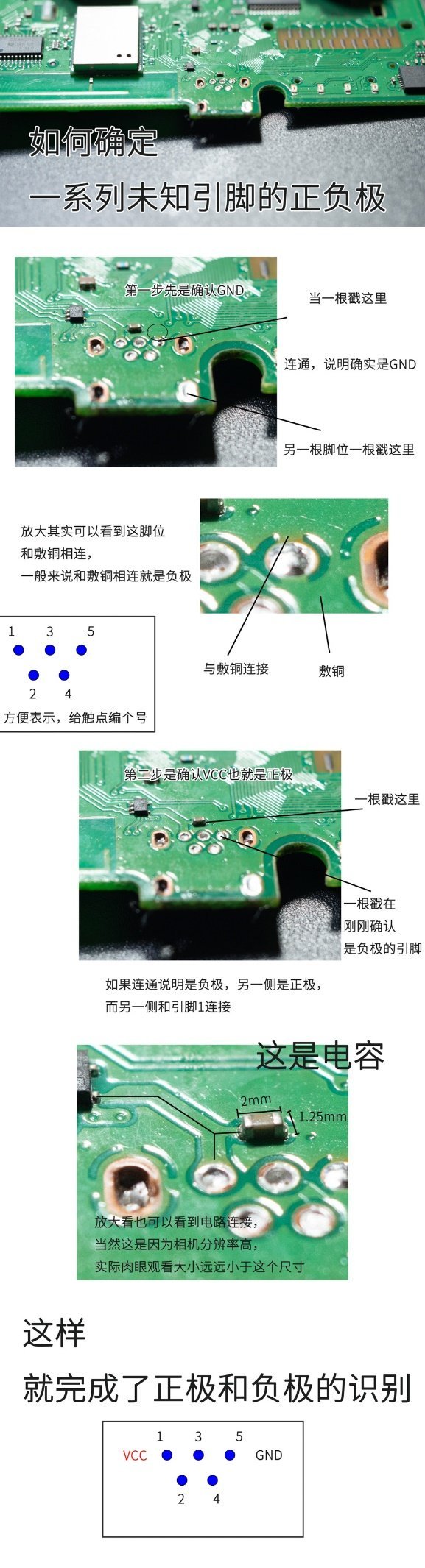

然后我们先要判断一下正负极，假设不知道这个接口名称是什么——这对于任天堂相关的改装很重要，因为他们经常用一些奇怪的接口。万用表的档位切换到“蜂鸣档”然后执行以下操作。

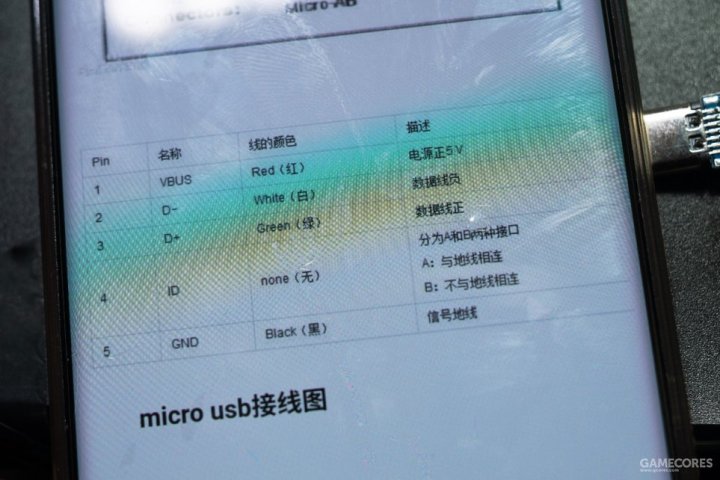

MicroUSB接口定义是很容易找到的，所以又可以找到D-和D+数据线的脚位定义。

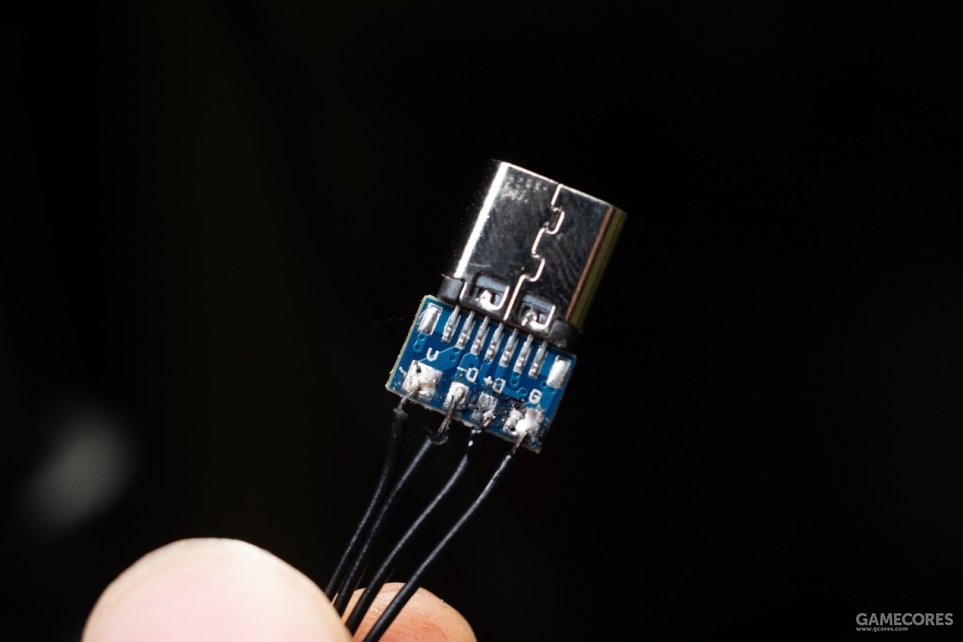

给先前买的USB-C模块上线和焊锡。
按照测量出来的线序一根一根焊上就好了，之后将主板置放到手柄外壳内。PS3这边并不需要特意去固定Type-C接口板。

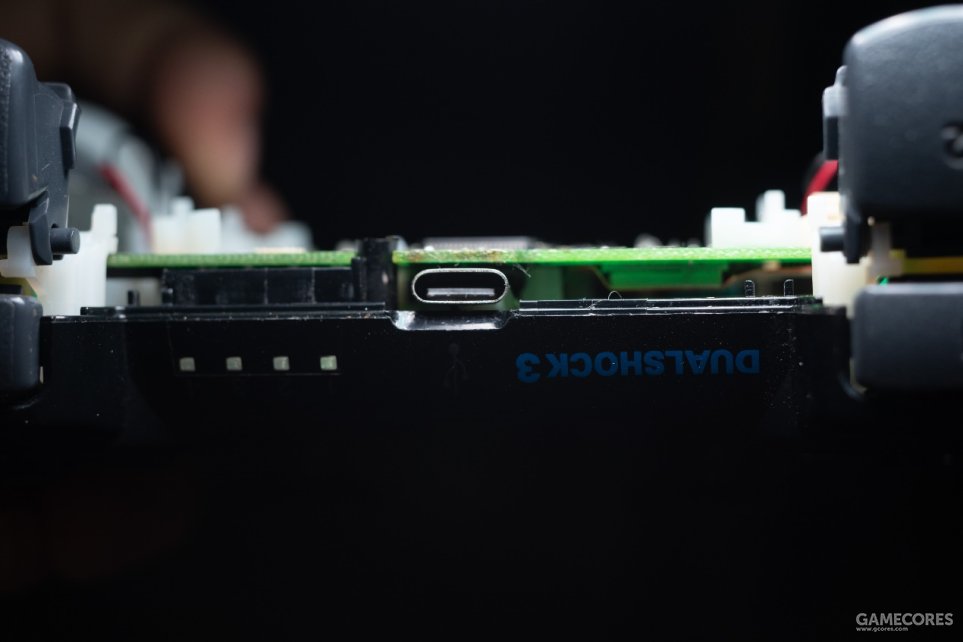

原因是原配外壳正好能卡紧Type-C接口，不需要打洞或者扩孔。
在上螺丝之前，记得要将电池也放进到手柄中，这张图拍摄于“我发现上螺丝后电池在外面”之后。

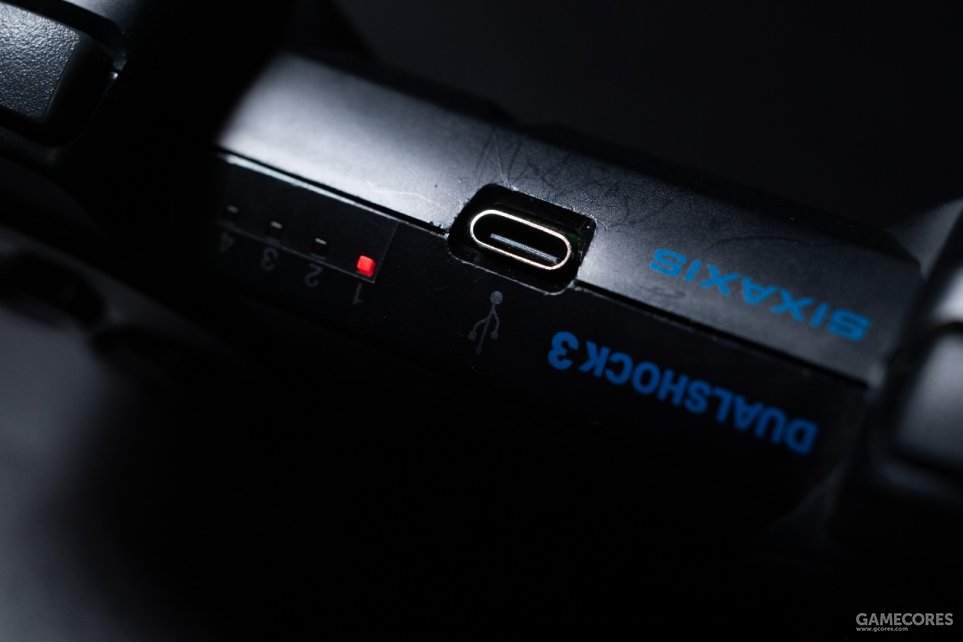

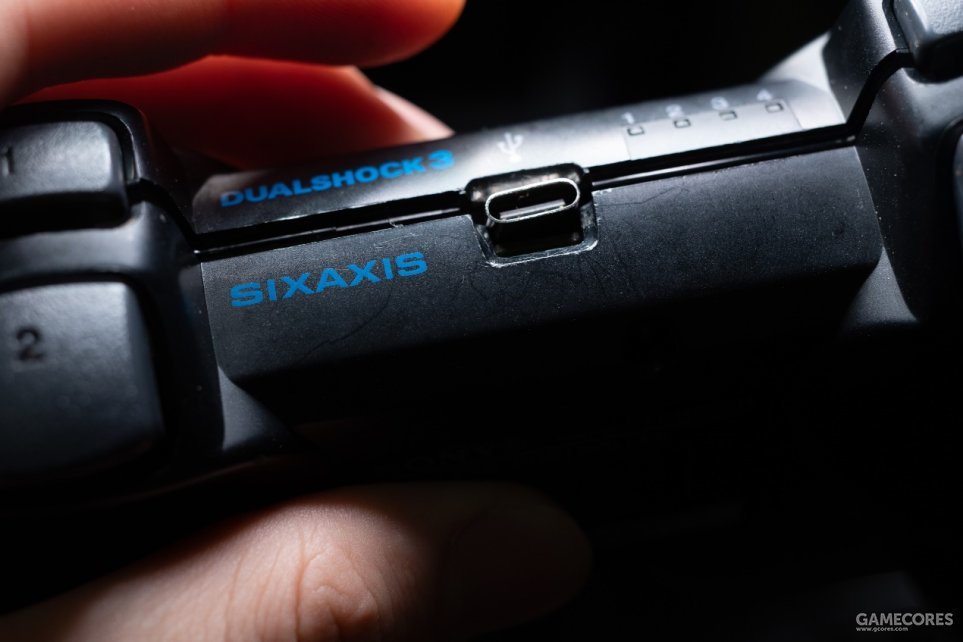

最后进行插电测试，得益于PS3的特性，可以使用Type-C线连接PS3和手柄，以测试数据线是否正常。

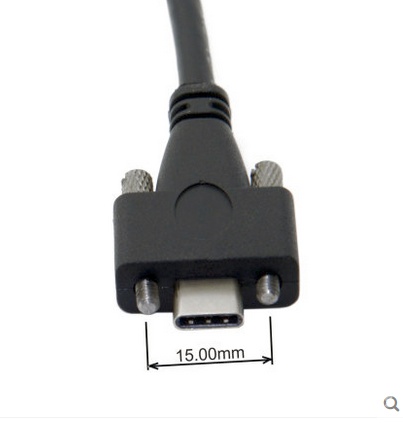

PS：如果觉得普通Type-C线不稳，可以用这种。

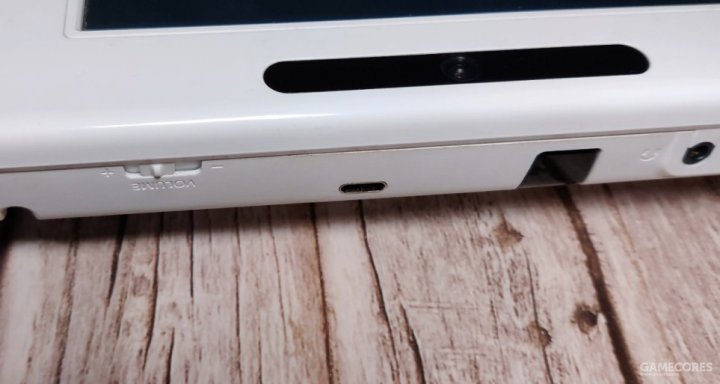

使用同样的方法，可以改装任意手柄，当然有时候会需要打胶辅助固定，给WiiU的Pad加Type-C时候我采用的方案是开孔，然后内部打热熔胶进行固定，因为这Pad里面实在是太空了。
原作者：新昼
