◆◆故障录波简析◆◆

当电力系统出现故障之后，我们经常会调取相关的录波文件进行分析，通过录波我们可以得知故障发生前后该故障点的一些电气变化的情况，从而分析故障发生的原因。下面就几种典型的故障来进行分析。

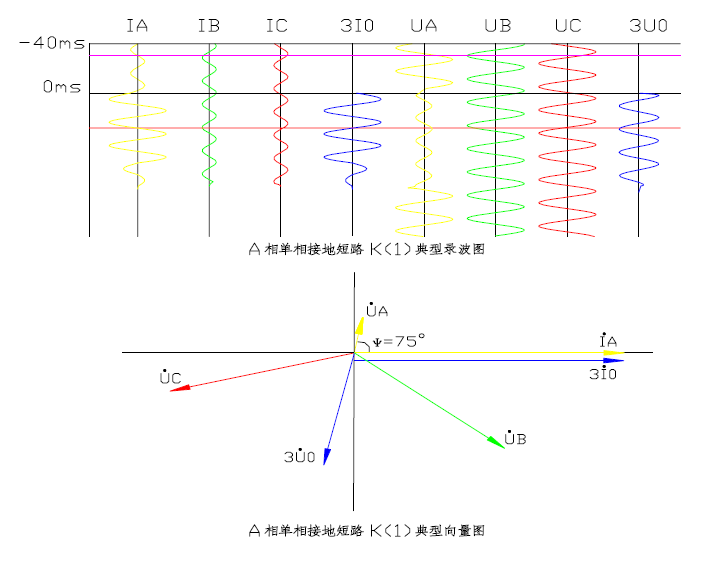

// 一，单相接地短路故障录波图分析//

分析单相接地故障录波图要点：

1、一相电流增大，一相电压降低；出现零序电流、零序电压。

2、电流增大、电压降低为同一相别。

3、零序电流相位与故障相电流同向，零序电压与故障相电压反向。

4、故障相电压超前故障相电流约80 度左右；零序电流超前零序电压约110 度左右。

当我们看到符合第 1 条的一张录波图时
