数据场景如下：

一般情况下我们会用柱形图或者是条形图来反映某人两年的业绩对比，但是有时我们在某些财经类杂志上经常会看到一些条形图，左右两面的条形形成了对比，像蝴蝶的翅膀，所以也叫做蝴蝶图。

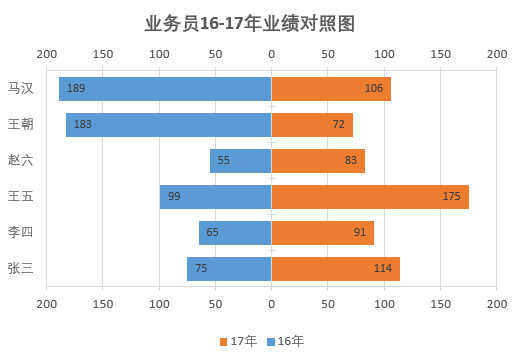

上面的数据做成蝴蝶图如下：

这个图做起来也很简单，不过有几个基本操作需要大家理解。

下面我展示下过程：

第一步：

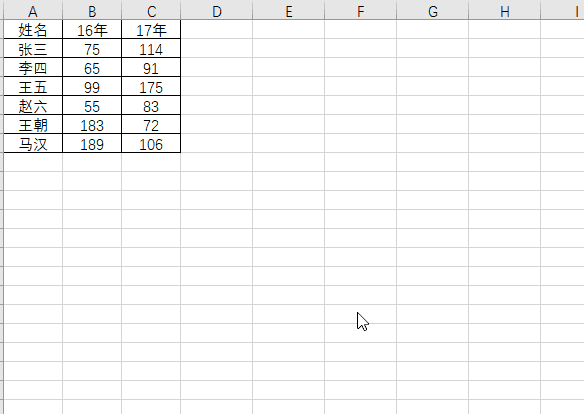

选择数据，插入簇状条形图。

第二步：

给基本的条形图动动手术！

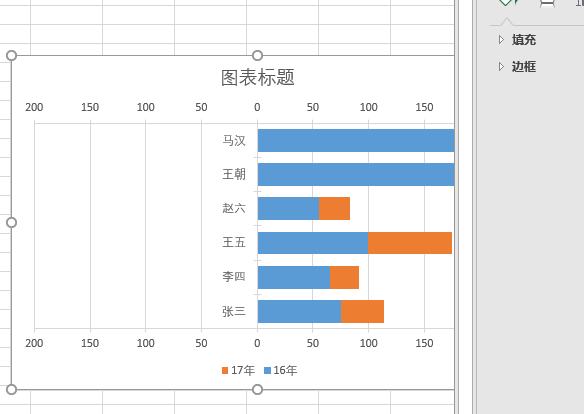

1)、把横坐标放到上面去，选中蓝色的条形，设置成为次坐标即可，同时次坐标轴也就出来了。

2)、把上下的坐标值设置成-200到200，主要单位设置成50。

3)、设置坐标值数字格式，让负数显示成为正数(自定义数字格式)。

第三步：

1)、选择次坐标轴，设置为逆序刻度值，这样蓝色的次坐标系列就跟原来方向相反了。

2)、选中姓名标签，设置标签位置为低，姓名标签就跑到最左边了。

经过以上步骤，蝴蝶图的基本形状就成形了，剩下一些细节调整，如加标题，坐标轴刻度线设置成交叉，调整图表大小以及字体大小大家自行设置即可。

至此，一个漂亮的蝶形图就制作完成了。

本节主要是理解主次坐标，逆序刻度值，标签位置这些基本概念及操作，上节我们用过逆序类别，本节我们用了逆序刻度值，注意区分概念。
