【关于结构力学求解器出现剪力与弯矩不满足微分关系矛盾的求助】

关于结构力学求解器出现矛盾的困惑

采用结构力学求解器求出来的剪力弯矩图为啥不满足荷载集度的微分关系。

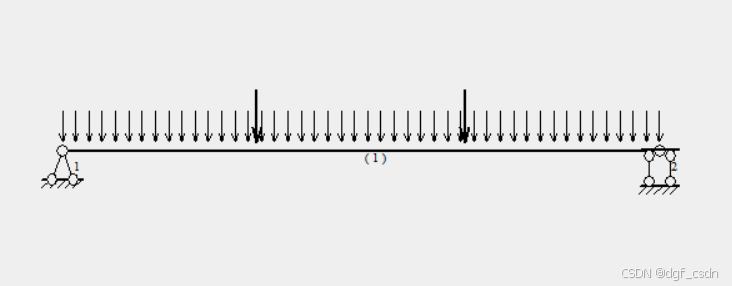

建模

1. 过程如下
   结点,1,0,0
   结点,2,5.75,0
   单元,1,2,1,1,0,1,1,0
   结点支承,1,3,0,0,0
   结点支承,2,5,0,0,0
   单元荷载,1,3,10,0,1,90
   单元荷载,1,1,95,0.326,90
   单元荷载,1,1,95,0.674,90
2. 结果如下


内力计算矛盾

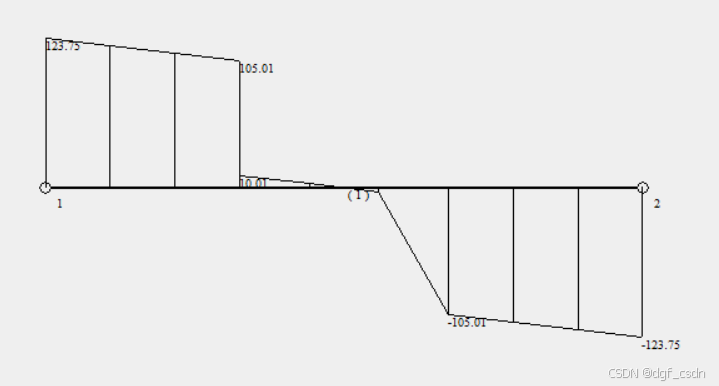

1. 剪力图如下

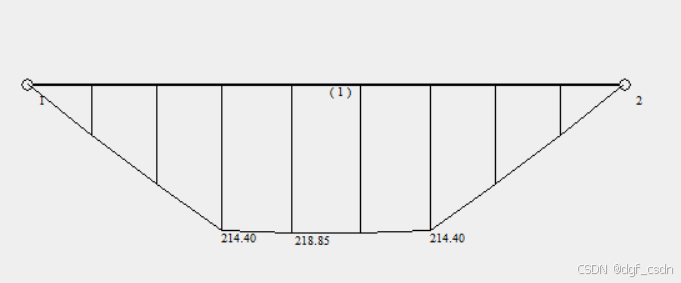

2. ** 弯矩图如下**


请诸位帮忙答疑解惑不吝赐教！
