跟踪滤波器是恒带宽_移动通信系统包络跟踪（ET）电源设计综述

在现代移动通信系统中，频谱有效调制格式已被广泛使用，这导致射频(RF)信号的包络是可变的并且具有大的峰均功率比(PAPR)。为了在没有失真的情况下放大RF信号，采用线性功率放大器(LPA)，当由恒定电压供电时效率较低。本文分析和比较了三种流行的技术，即Doherty，包络消除和恢复(EER)，以及包络跟踪(ET)技术，以大大提高功率放大器的效率，并且表明ET技术是最适合未来的移动通信系统。在ET系统中，ET电源是关键设备，它主导着系统效率。随着移动通信系统的发展，包络信号的带宽和PAPR迅速增加，这对ET电源的设计提出了严峻的挑战。本文对文献中的ET电源进行了总结和分类，并给出了详细的比较，以指导不同应用的ET电源选择。最后，提出了包括软开关，慢包络和频带分离的方法，以进一步提高ET电源的效率。

图1、包络跟踪放大器的应用示意图

II.ET(包络跟踪) 电源

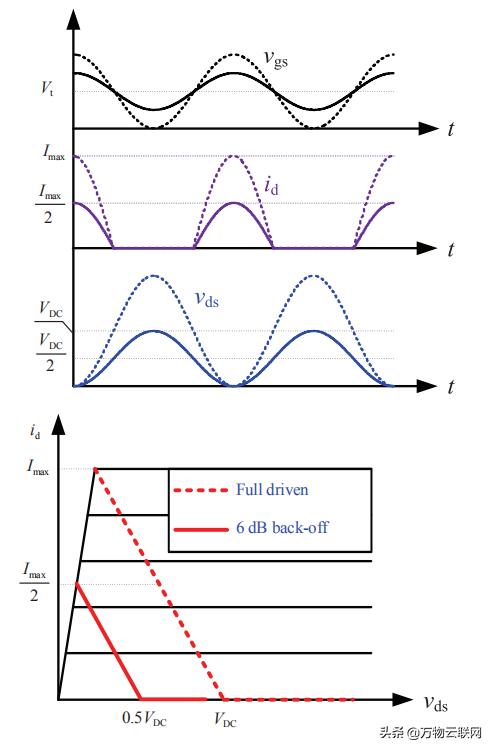

图2、ET改善效率的原理图示

ET电源是ET技术的核心，在ET系统ηET的效率中起着至关重要的作用。根据下图，ηET可以近似为：

方程(1)

方程(1)中，ηPS是ET电源的效率，ηLPA是LPA的效率。

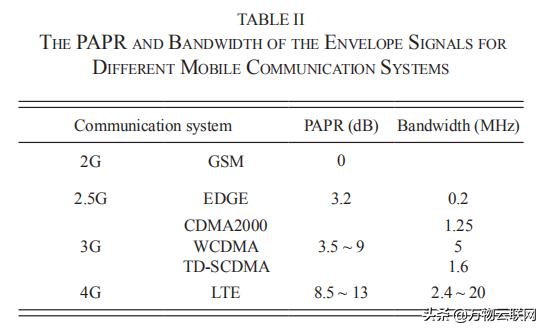

为了实现高ηET，ET电源本身有望实现高效率。此外，ET电源应具有比RF输入信号的包络更高的带宽，以使其输出电压能够很好地跟踪包络，以保证LPA能够实现高效率。总之，ET电源应该实现宽带宽和高效率。表II给出了不同移动通信系统的包络信号的PAPR和带宽。可以看出，随着移动通信系统的发展，包络信号的PAPR和带宽正在增加，这对设计ET电源提出了挑战。

表II

以前的出版物已经介绍了ET电源的各种结构，可以分为三类，即线性放大器结构，开关模式转换器结构，以及开关 - 线性混合(SLH)结构。

A.线性放大器结构

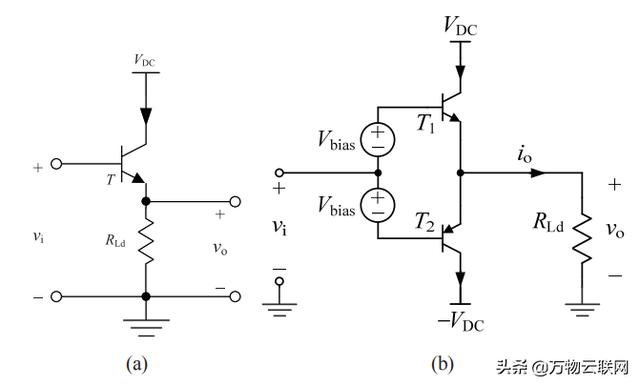

图3显示了典型线性放大器的电路，其中LPA由RLd表示，因为它可以等效于由ET电源供电时的恒定电阻。图3(a)显示了A类线性放大器的电路，其中T是功率器件。 A类线性放大器可输出单向电压和电流，其理论最大效率为50％。图3(b)显示了AB类线性放大器的电路，其中T1和T2是功率器件，Vbias是避免交叉失真的偏置电压。 T1在输入信号的正部分导通，T2导通在负部分。 AB类线性放大器可输出单向电压和双向电流，其理论最大效率为78.5％。

图3.典型线性放大器的电路。 (a)A类。(b)AB类。

线性放大器具有高带宽和小输出电压纹波，并且具有良好的跟踪包络信号的能力，保证LPA实现高效率且无频谱干扰。图4显示了具有8.5 dB PAPR的包络信号的线性放大器和概率密度分布(PDF)的效率曲线。可以看出，线性放大器的效率随输出电压而降低。参考PDF曲线，包络信号很可能位于低幅度区域，其中线性放大器效率较低。更重要的是&#x
