今天就以西门子 S7-1200PLC 高速计数器为主以及实例来做讲解，S7-1200 CPU 提供了最多 6 个（1214C ）高速计数器 ，其独立于 CPU 的扫描周期进行计数。

可测量的单相脉冲频率最高为 100KHz ，双相或 A/B 相最高为 30KHz ，除用来计数外还可用来进行频率测量，高速计数器可用于连接增量型旋转编码器，用户通过对硬件组态和调用相关指令块来使用此功能。

一、高速计数器工作模式

高速计数器定义为 5 种工作模式

1、计数器，外部方向控制 。

2、单相计数器，内部方向控制 。

3、双相增 /减计数器，双脉冲输入。

4、5A/B 相正交脉冲输入。

5、监控 PTO 输出。

每种高速计数器有两种工作状态。

1、外部复位，无启动输入。

2、内部复位，无启动输入。

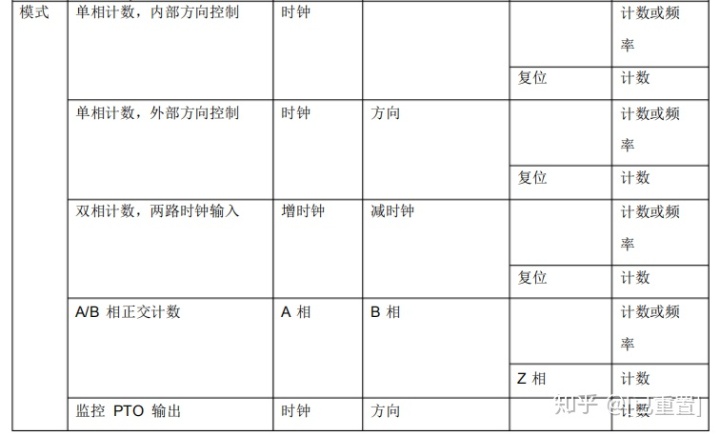

所有的计数器无需启动条件设置，在硬件向导中设置完成后下载到 CPU 中即可启动高速计数器，在 A/B 相正交模式下可选择 1X(1 倍) 和 4X（4 倍）模式，高速计数功能所能支持的输入电压为 24V DC, 目前不支持 5V DC 的脉冲输入，表 8-1 列出了高速计数器的硬件输入定义和工作模式。

并非所有的 CPU 都可以使用 6 个高速计数器，如 1211C 只有 6 个集成输入点，所以最多只能支持 4 个（使
