从正态分布到 PCA 分析，手把手教你搭建可扩展的量化知识可视化辅助工具箱
一、引言
在量化交易领域，复杂的数学模型（如概率分布、线性代数、随机过程）和统计方法（如主成分分析、时间序列分析）是策略开发的核心。然而，这些模型的公式推导和可视化实现往往需要较高的技术门槛。
本文介绍一款基于Python的量化知识可视化辅助工具，通过图形化界面实现模型参数调节、公式动态渲染和结果可视化，帮助研究者快速验证模型假设，降低算法开发成本。
二、技术栈对比与选择
1. 界面开发框架
- PyQt5：跨平台GUI框架，提供丰富的UI组件（如QWebEngineView渲染公式、QWidget布局管理），适合复杂交互逻辑。
- 替代方案对比：
- Tkinter：轻量但组件功能有限，公式渲染需额外库支持。
- Kivy：跨平台性强，但学习成本较高，社区资源较少。
2. 公式渲染
- MathJax + QWebEngineView：通过HTML嵌入MathJax引擎，支持LaTeX公式渲染，兼容复杂数学符号（如矩阵、积分）。
- 替代方案对比：
- Matplotlib文本渲染：支持有限，复杂公式排版效果差。
- Qt自带富文本：不支持LaTeX语法，扩展性弱。
3. 数据可视化
- Matplotlib：行业标准绘图库，支持折线图、柱状图、概率密度曲线等，集成Qt后端实现交互式画布。
- 替代方案对比：
- Plotly：交互式更强但依赖Web渲染，离线场景支持不足。
- Bokeh：适合大数据量，但配置复杂度较高。
4. 模型计算
- Scipy + Numpy：科学计算核心库，提供概率分布函数（如norm、t、chi2）、线性代数运算和随机数生成。
- Sklearn：用于PCA等机器学习预处理，简化协方差矩阵分解和特征值计算。
三、依赖环境配置
1. 系统要求
- Python >= 3.8
- 操作系统：Windows/macOS/Linux（PyQt5全平台支持）
2. 依赖包安装
pip install pyqt5 numpy scipy matplotlib requests
3. 完整依赖列表
| 包名 | 版本 | 用途 |
|---|---|---|
| pyqt5 | >=5.15 | GUI界面开发 |
| numpy | >=1.21 | 数值计算与数组操作 |
| scipy | >=1.7 | 科学计算（概率分布、线性代数） |
| matplotlib | >=3.4 | 数据可视化 |
| requests | >=2.26 | （预留）网络请求 |
四、项目架构设计（含目录结构解析）
quant_visualizer/
├── __init__.py # 项目根包初始化（空文件，标识Python包）
├── main.py # 程序入口，启动PyQt5应用
├── core/ # 核心逻辑层
│ ├── model_manager.py # 模型管理类（加载内置/自定义模型）
│ ├── calculator.py # （预留）通用计算工具（当前未实现）
│ ├── formula_parser.py# （预留）公式解析器（当前未实现）
├── data/ # 数据存储
│ └── model_registry.json # 自定义模型元数据存储
├── models/ # 模型定义
│ ├── __init__.py # 模型包初始化（空文件）
│ ├── distributions.py # 基础分布模型（正态分布、t分布）
│ ├── preset_models/ # 预设复杂模型（含元数据和计算逻辑）
│ │ ├── chi2_model.py # 卡方分布模型
│ │ ├── normal_model.py # 正态分布（预设版本）
│ │ ├── pca_model.py # PCA因子分析模型
│ │ └── __init__.py # 预设模型包初始化（空文件，方便导入）
│ └── preset_types/ # 特殊类型模型（如矩阵运算）
│ └── matrix_model.py # 矩阵运算模型（当前示例未完全集成）
├── ui/ # 界面层
│ ├── main_window.py # 主窗口逻辑（布局、组件交互）
│ ├── widgets/ # 自定义组件
│ │ ├── model_selector.py # 模型选择下拉框及参数输入
│ │ ├── formula_display.py # 公式显示组件（基于QWebEngineView）
│ │ └── plot_canvas.py # 绘图画布（集成Matplotlib）
│ └── __init__.py # UI包初始化（空文件）
关键架构说明：
__init__.py的作用：- 标识当前目录为Python包，允许子模块通过
from models.preset_models import normal_model导入。 - 根目录和各子包的
__init__.py可预先导入常用模块（当前项目中为空，保持简洁）。
- 标识当前目录为Python包，允许子模块通过
- 分层设计：
- 模型层（models）：分离基础分布与复杂预设模型，通过
MODEL_META元数据统一规范接口。 - 界面层（ui）：组件化设计（模型选择、公式显示、绘图画布），通过信号槽机制（PyQt5的
pyqtSignal）解耦交互逻辑。 - 核心层（core）：
ModelManager负责模型加载与持久化，支持动态导入用户自定义模型。
- 模型层（models）：分离基础分布与复杂预设模型，通过
五、核心代码实现解析
1. 模型管理：动态加载与存储（core/model_manager.py）
class ModelManager:
def __init__(self):
self.builtin_models = self._load_builtin_models() # 内置模型（如distributions.py中的类）
self.custom_models = self._load_custom_models() # 从JSON加载自定义模型
def _load_builtin_models(self):
# 直接引用预设模型类（当前示例硬编码，实际可通过遍历preset_models目录动态加载）
return {
"正态分布": NormalDistribution,
"t分布": TDistribution,
}
def import_model(self, file_path):
"""动态导入用户自定义模型文件"""
spec = importlib.util.spec_from_file_location("custom_model", file_path)
module = importlib.util.module_from_spec(spec)
spec.loader.exec_module(module)
# 校验必须包含MODEL_META元数据
if not hasattr(module, "MODEL_META"):
raise ValueError("模型缺少必要元数据")
# 存储到JSON配置
self._save_model(module.MODEL_META)
return True
2. 公式动态渲染（ui/widgets/formula_display.py）
class FormulaDisplay(QWebEngineView):
def __init__(self):
super().__init__()
# 嵌入MathJax引擎（通过CDN加载）
self.setHtml("""
<html>
<head>
<script src="https://cdn.jsdelivr.net/npm/mathjax@3/es5/tex-svg.js"></script>
</head>
<body>
<div id="formula" style="font-size: 18px; padding: 20px;"></div>
</body>
</html>
""")
def update_formula(self, tex):
# 转义特殊字符并更新公式内容
escaped_tex = tex.replace("\\", "\\\\").replace("\n", "\\n")
self.page().runJavaScript(f"""
document.getElementById('formula').innerHTML = `{escaped_tex}`;
MathJax.typesetPromise(); // 重新渲染公式
""")
3. 交互式绘图画布（ui/widgets/plot_canvas.py）
class PlotCanvas(FigureCanvasQTAgg):
def __init__(self, parent=None):
# 配置Matplotlib全局样式（中文字体、网格线）
mpl.rcParams["font.sans-serif"] = ["SimHei"]
self.fig, self.ax = plt.subplots()
self.ax.grid(True, linestyle="--", alpha=0.5) # 初始化网格
super().__init__(self.fig)
def update_plot(self, data, model_name):
self.ax.clear() # 清除旧图像
if model_name == "PCA因子分析":
# 绘制PCA方差贡献率柱状图和累积曲线
self.ax.bar(..., data["explained_variance"], ...)
else:
# 绘制普通概率密度曲线
self.ax.plot(data["x"], data["y"], "b-")
self.ax.set_title(model_name)
self.draw() # 刷新画布
六、详细开发步骤
1. 环境搭建（10分钟）
# 创建项目目录
mkdir quant_visualizer && cd $_
# 初始化Python虚拟环境（可选）
python -m venv venv && source venv/bin/activate # Linux/macOS
venv\Scripts\activate.bat # Windows
# 安装依赖
pip install pyqt5 numpy scipy matplotlib
2. 基础框架搭建（30分钟）
- 主程序入口（
main.py）：from PyQt5.QtWidgets import QApplication from ui.main_window import MainWindow if __name__ == "__main__": app = QApplication([]) window = MainWindow() window.show() app.exec_() - 主窗口布局（
ui/main_window.py）：- 左侧面板：模型选择下拉框、公式显示区域、生成按钮
- 右侧画布：使用
PlotCanvas组件，占3倍宽度 - 信号连接：模型选择变化触发公式更新，按钮点击触发绘图计算
3. 模型系统开发（60分钟）
- 内置模型定义（以正态分布为例，
models/distributions.py）：class NormalDistribution: meta = { "name": "正态分布", "formula": r"f(x)=\frac{1}{\sigma\sqrt{2\pi}}e^{-\frac{(x-\mu)^2}{2\sigma^2}}", "params": {"μ": 0.0, "σ": 1.0}, } @classmethod def calculate(cls, params): x = np.linspace(-5, 5, 100) y = norm.pdf(x, params["μ"], params["σ"]) return x, y - 预设模型规范（
models/preset_models/normal_model.py）：- 必须包含
MODEL_META元数据（名称、公式、参数默认值） - 实现
calculate(params)函数，返回绘图所需数据（如x,y数组）
- 必须包含
4. 界面组件开发（90分钟）
- 模型选择器（
ui/widgets/model_selector.py）：QComboBox加载预设模型名称，通过itemData存储MODEL_META- 动态生成参数输入框：根据模型元数据的
params字段创建QLineEdit
- 公式显示组件：
- 基于
QWebEngineView渲染HTML，通过JavaScript调用MathJax渲染LaTeX公式
- 基于
- 绘图画布：
- 集成Matplotlib画布，支持清除旧图像和动态更新坐标系
5. 交互逻辑整合（40分钟）
- 模型切换联动：选择不同模型时，自动更新公式显示和参数输入框
- 参数校验：输入非数字值时弹出错误提示，确保
calculate函数接收合法参数 - 异常处理：使用
QMessageBox捕获计算错误（如矩阵分解失败、参数缺失）
七、自定义模型导入开发规范
1. 模型文件结构
# 示例：用户自定义模型文件（my_model.py）
MODEL_META = {
"name": "自定义分布", # 模型显示名称
"module": "my_model", # 模块标识（需与文件名一致）
"formula": r"f(x) = ...", # LaTeX公式字符串
"params": {"参数1": 默认值, "参数2": 默认值}, # 参数列表及默认值
}
def calculate(params):
"""
输入：params（字典，键为参数名，值为用户输入的数值）
输出：绘图数据（根据模型类型返回x/y数组或PCA专用的explained_variance等）
"""
x = np.linspace(0, 10, 200)
y = ... # 计算逻辑
return {"x": x, "y": y}
2. 导入流程
- 用户点击“导入模型”按钮，选择本地
.py文件 ModelManager.import_model动态加载模块，校验MODEL_META完整性- 存储元数据到
data/model_registry.json，重启后自动加载历史导入模型
八、关键功能展示
1. 模型选择与参数调节
- 预设模型：支持正态分布、t分布、卡方分布、PCA因子分析等
- 动态参数：每个模型显示专属参数输入框（如PCA的“股票数量”“行业组数”）

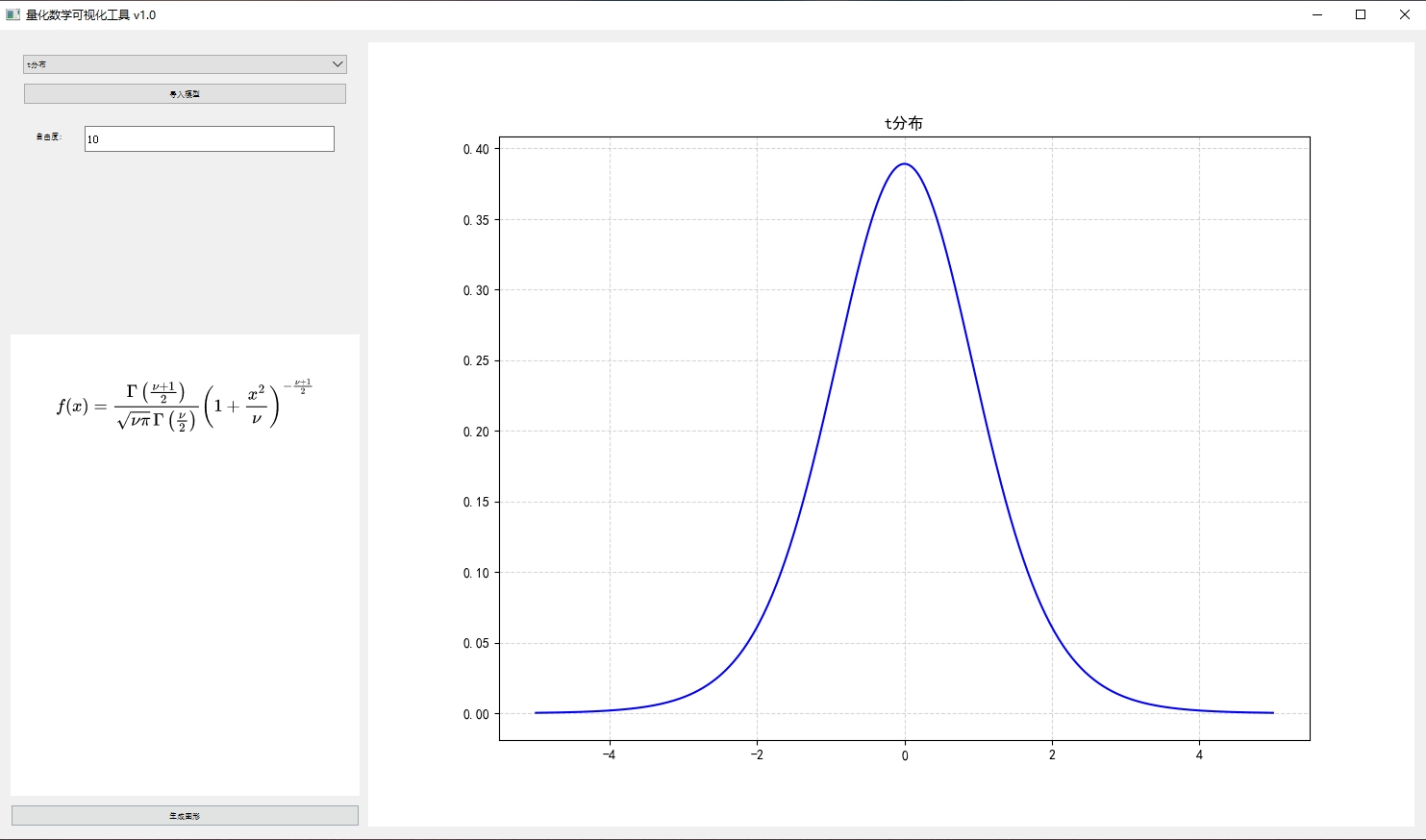

2. 公式实时渲染
- 支持复杂LaTeX公式（矩阵、希腊字母、分段函数），如：
f(x) = \frac{\Gamma\left(\frac{\nu + 1}{2}\right)}{\sqrt{\nu \pi} \, \Gamma\left(\frac{\nu}{2}\right)} \left(1 + \frac{x^2}{\nu}\right)^{-\frac{\nu + 1}{2}}
3. 多类型可视化
- 概率分布：绘制密度曲线（x-y轴图），支持参数调节实时刷新

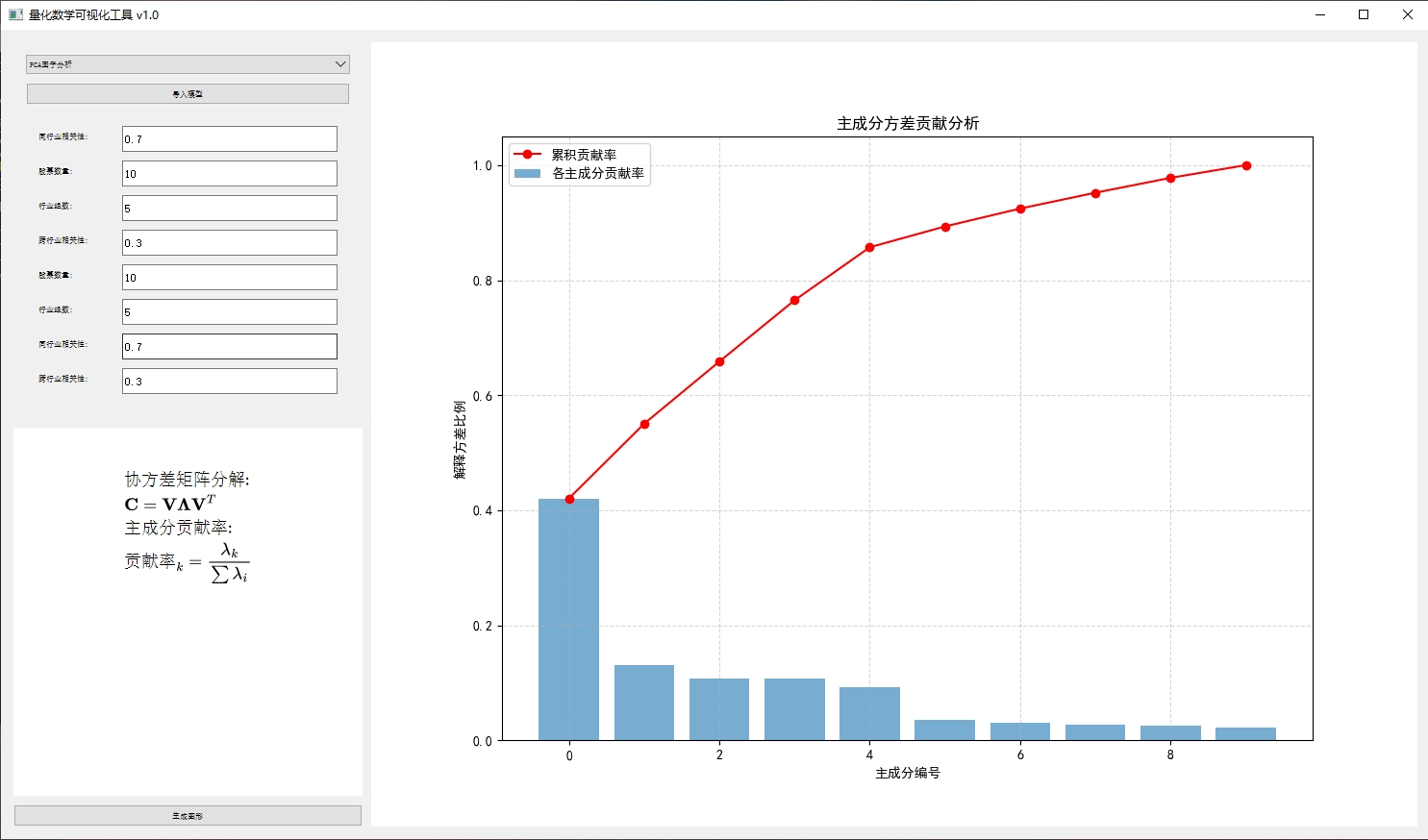

- PCA分析：显示主成分方差贡献率柱状图和累积曲线，辅助理解降维效果
4. 错误处理
- 输入非法参数时弹出红色警告（如非数字值、必填项为空）
- 计算错误时显示详细堆栈信息（便于开发者调试自定义模型）
九、高级功能扩展方向
1. 模型系统增强
- 模型分类：按“分布模型”“机器学习”“时间序列”分组显示
- 模型搜索：添加搜索框快速定位模型
- 模型版本管理：记录自定义模型的导入历史和版本差异
2. 可视化升级
- 3D绘图：支持三维曲面图（如二元分布可视化）
- 交互式工具：添加数据点提示、缩放平移、图例交互
- 动画演示：参数动态变化时生成动画（如σ变化对正态分布曲线的影响）
3. 数据交互
- 文件导入：支持CSV/Excel数据输入，基于真实数据拟合模型
- 结果导出：保存图像（PNG/SVG）、数据（CSV）和报告（PDF）
- 云端同步：通过API同步自定义模型到服务器（需添加网络模块）
4. 性能优化
- 异步加载：模型计算耗时任务使用多线程（
QThread），避免界面卡顿 - 缓存机制：存储常用模型的计算结果，减少重复运算
十、总结
本文介绍的量化数学可视化工具通过分层架构设计和组件化开发，实现了模型管理、公式渲染、结果可视化的核心功能。通过遵循预设的模型开发规范，用户可轻松扩展自定义模型，形成个性化的量化分析工具箱。未来可进一步结合深度学习框架（如TensorFlow/PyTorch）和实时数据接口，打造更强大的量化研究平台。
