因为各种原因,使得系统参数发生了变化,因此,监控系统必须具备实时性要求,也就是说,只要设备状态一改变,监控系统就将信息采集并传送到计算机,以便监控人员及时了解现场,对现场情况作出判断、进行相应的操作。实时性包括计算机与plc实时通信以及plc实时监控所联设备状态两方面内容。
计算机实时数据处理

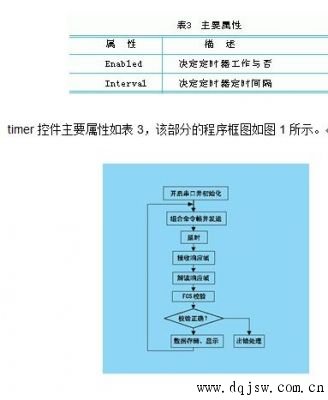

该部分由vb的timer控件完成。通过引发timer事件(timer事件是vb模拟实时计时器的事件),timer控件可以定时执行规定的操作,使得plc所连接的设备状态信息及时传送到计算机。
plc实时数据处理
由于s7-200系列plc在自由口模式下,通信协议完全由梯形图程序控制。s7-200cpu连续扫描用户程序、执行用户任务。plc在程序执行过程中,基于稳定、快速、灵活等方面考虑,cpu每个扫描周期都通过输入输出映像寄存器来执行实际输入输出操作,即读实际输入点值到映像寄存器、写映像寄存器值到实际输出点。由于在中断中不能顺利进行数据读写操作,因此,可通过编程,利用plc循环扫描执行程序的特点,使得在程序扫描期间实现数据存储区与输入输出映像寄存器区交换数据,也就是说,计算机只要通过与数据存储区实时完成通信就可达到实时监控实际输入输出点的效果。
该部分的程序段如下:
主程序部分:
ld sm0.1 file://首次扫描闭合
call subr_0 fil
