cad单位_CAD标注样式如何转换公制和英制

CAD制图软件中，CAD标注样式换算有公制和英制这两种单位，那么在CAD绘图过程中如何使用CAD标注样式来换算单位呢？接下来详细介绍一下吧！

尺寸单位有常用的有公制和英制两种，用在CAD中，公制多以毫米mm为基准，英制多以英寸为基准，其换算为1英寸=25.4毫米。当采用公制或英制将图纸绘制完成后，如果需要转换，可以利用标注样式的调整来进行。

用CAD标注样式来换算单位的操作步骤如下：

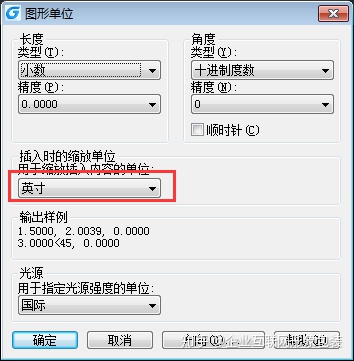

1、首先打开浩辰CAD软件，然后从菜单栏 格式/单位 或输入units命令，设置图纸单位为英尺。如下图所示：

2、绘制一条长度distance=10的线

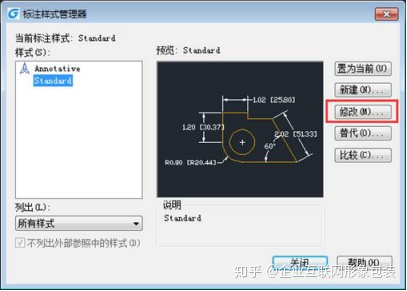

从菜单栏 标注/标注样式，打开标注样式窗口，点击“修改”。如下图所示：

3、找到“

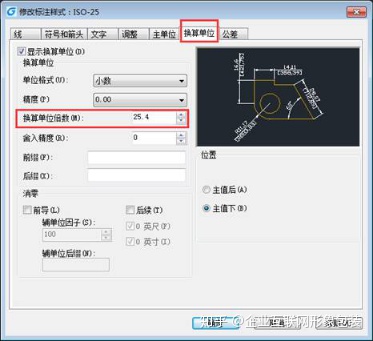

换算单位”页签，将换算单位倍数设置为25.4，如下图所示：

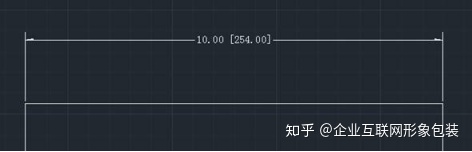

4、点击确定，在图中对这个线型实体进行标注，得到结果如下图所示：

CAD标注尺寸中，10.00是主单位数值，表示10英寸；方括号中的[254.00]表示换算单位后是254毫米。换算完成。

以上就是在使用浩辰CAD制图软件绘制图纸的过程中使用CAD标注样式达到单位转换的操作教程，主要是在单位换算这一选项框中，输入换算单位倍数，确定后就能得到自己想要的结果了，两种方法都可以使用，可以根据需要自己选择。
