如果小伙伴们看了前一篇关于从TIA Selection软件导入设计西门子PLC电路图的文章(【原创分享】西门子PLC电路图高效设计——基于EPLAN与TIA Selection)，就应该清楚如何导入西门子PLC相关数据了。那么接下来我们就要对PLC的数据进行补充并且用到原理图绘制中。

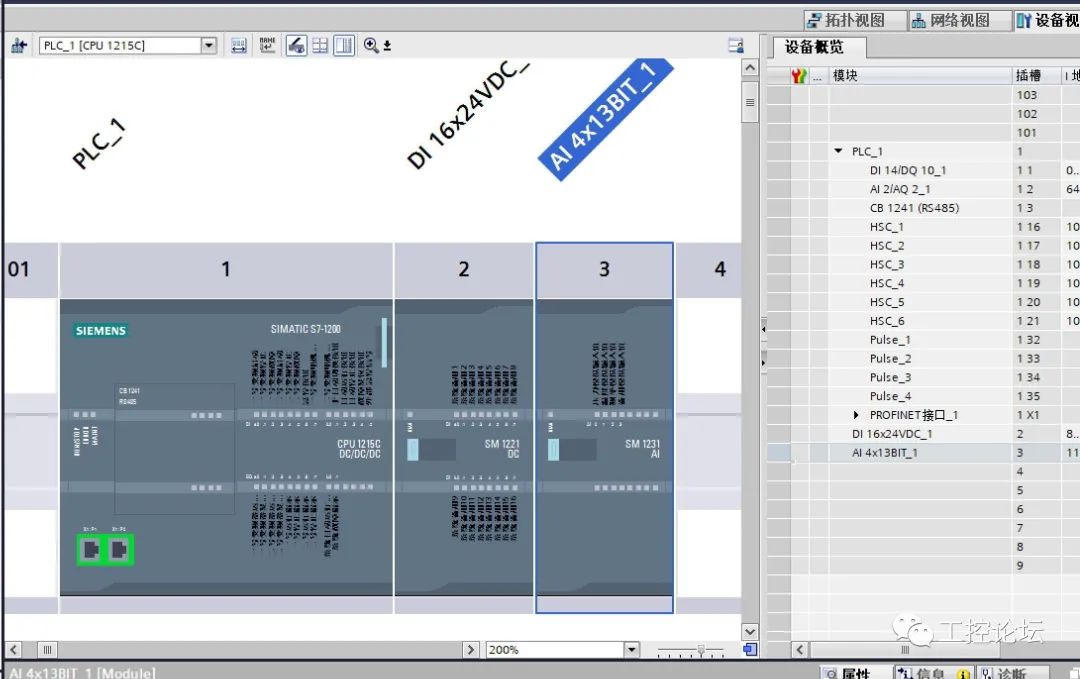

先在EPLAN软件中建立PLC设备，配置和我们的博途软件保持一致如下图：

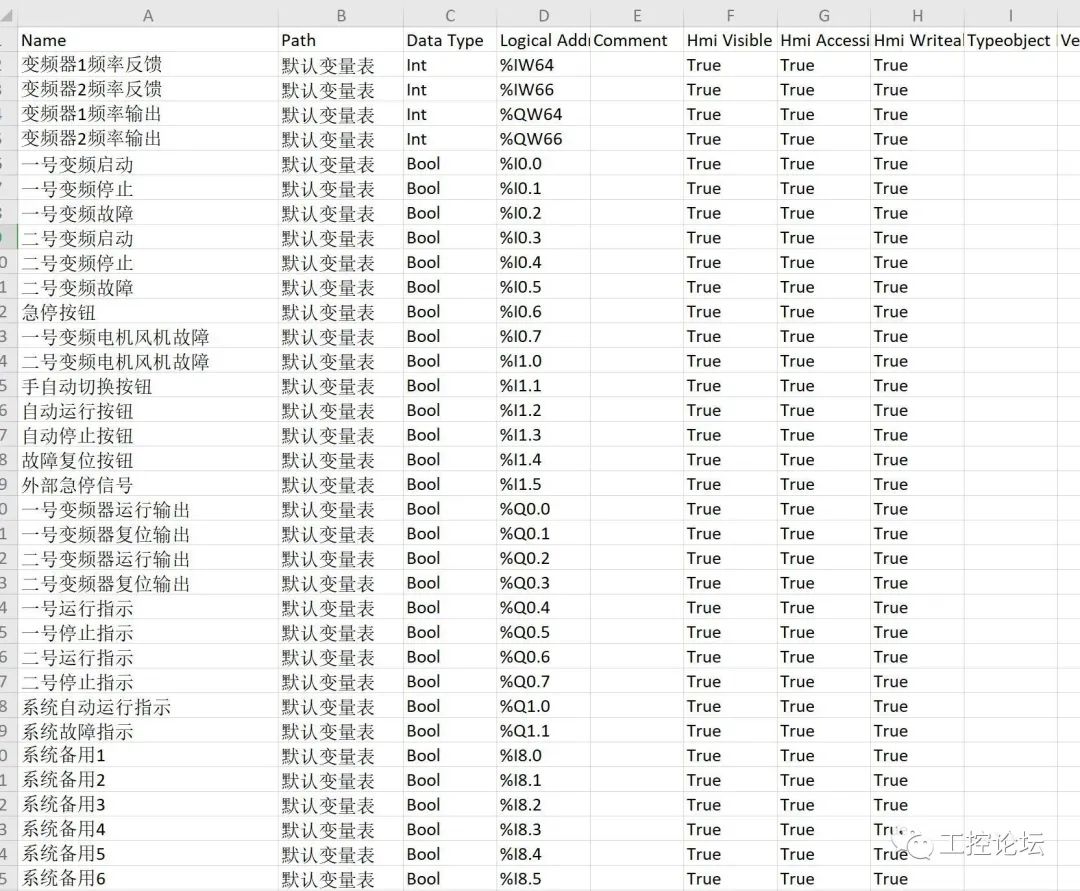

并且把博途软件的PLC变量导出来成EXCEL文件，如图：

将上述文件保存备用，在EPLAN软件中建立PLC数据后，我们发现PLC的IO地址及功能文本信息还是需要我们去填写的，小型的项目大家可能手动填写就完了，当项目比较大时，这样就不太方便一个个手动填写了。那怎么办呢？我们可以通过下述方法来实现。

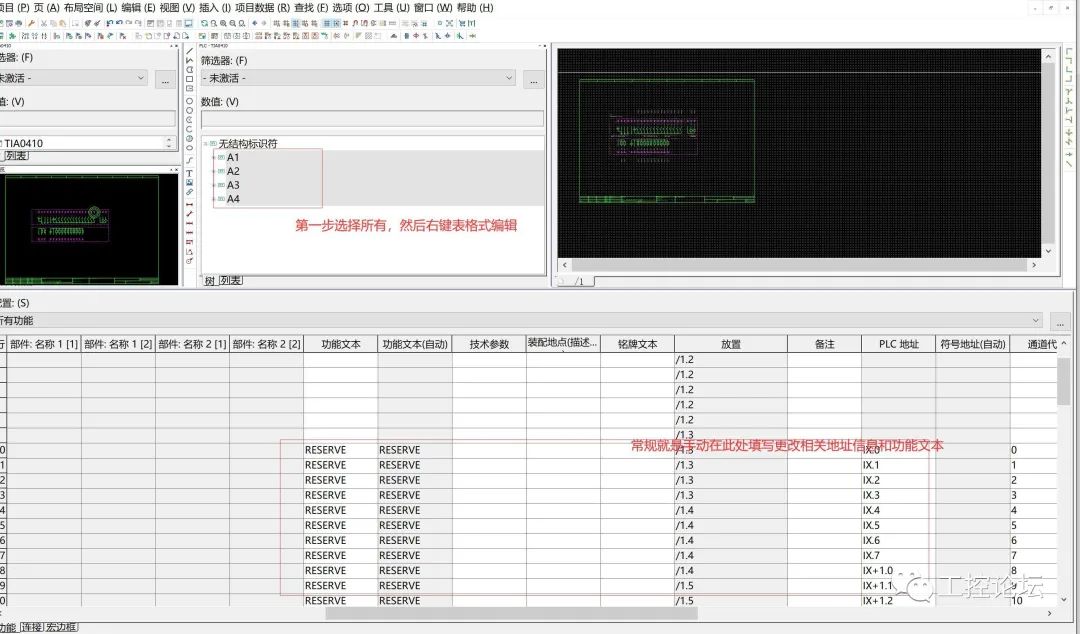

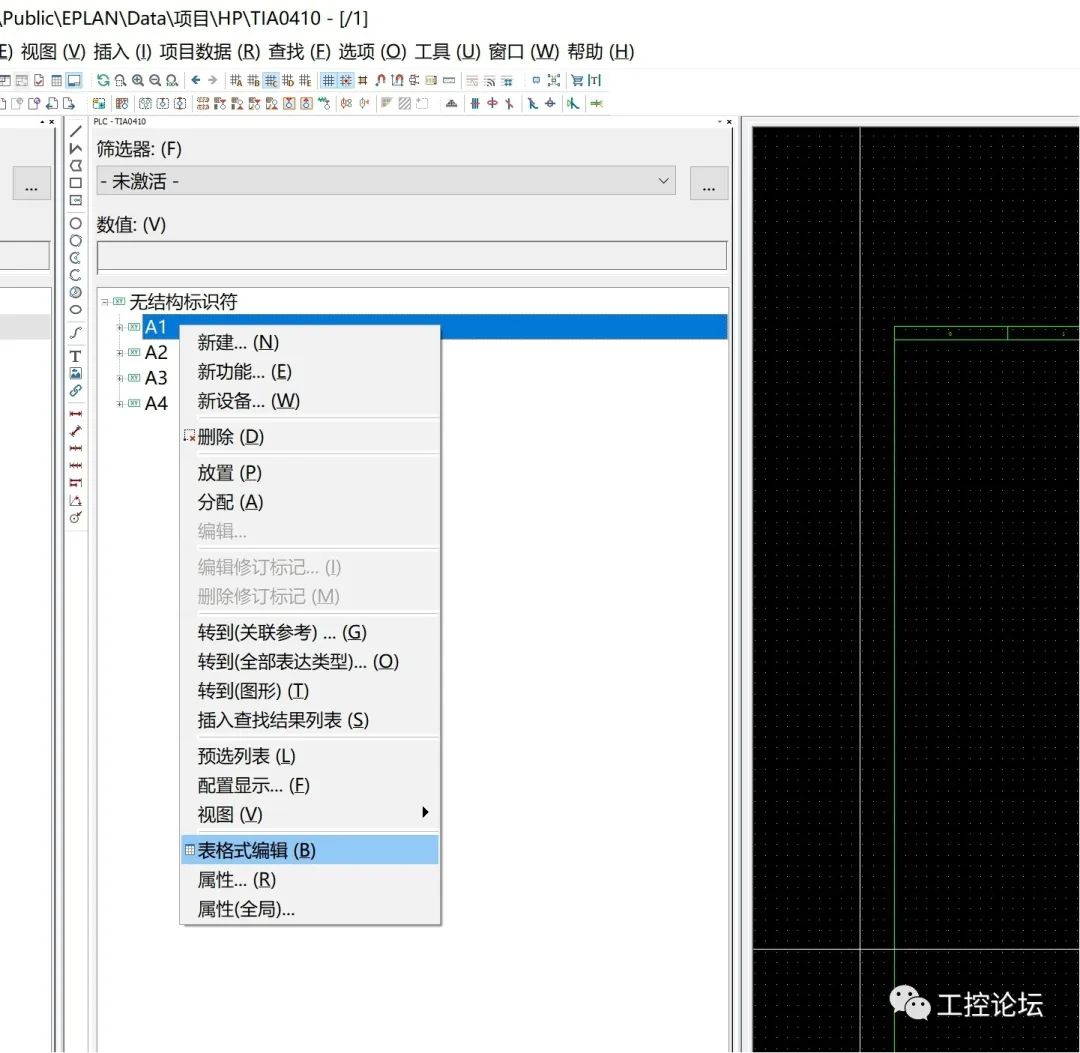

第一步，就是如下图，选择PLC然后右键表格式编辑：

然后软件下方即出来表格式编辑器对话框：

现在到了这一步，我们还是会很辛苦的输入，那么我们如何节省时间提高快速输入PLC的IO地址及其对应的功能文本呢，我们进行第二步。

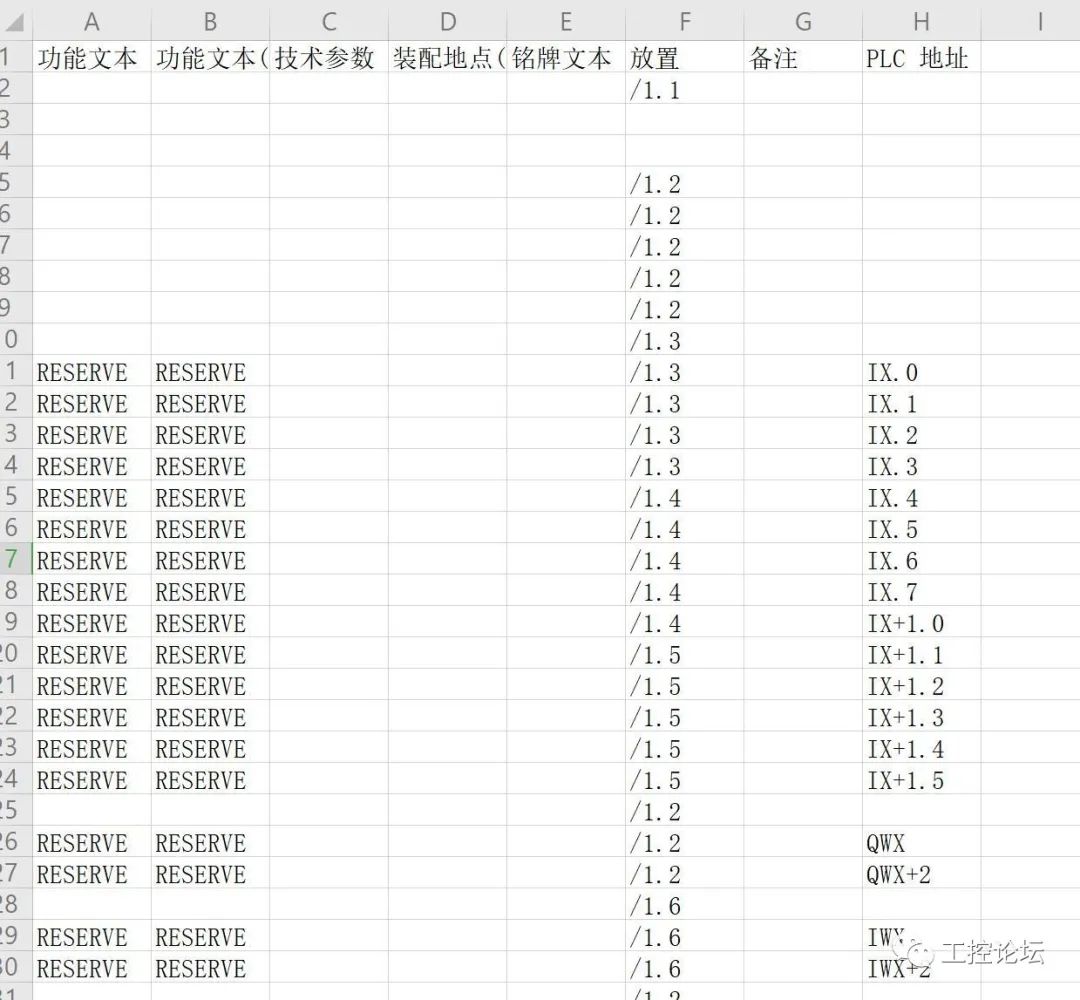

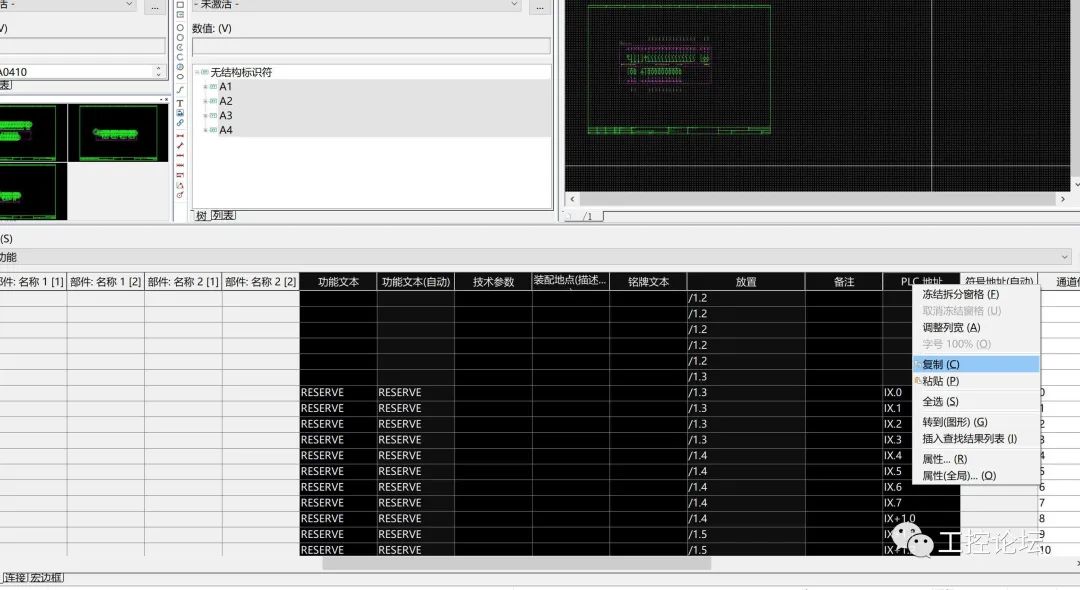

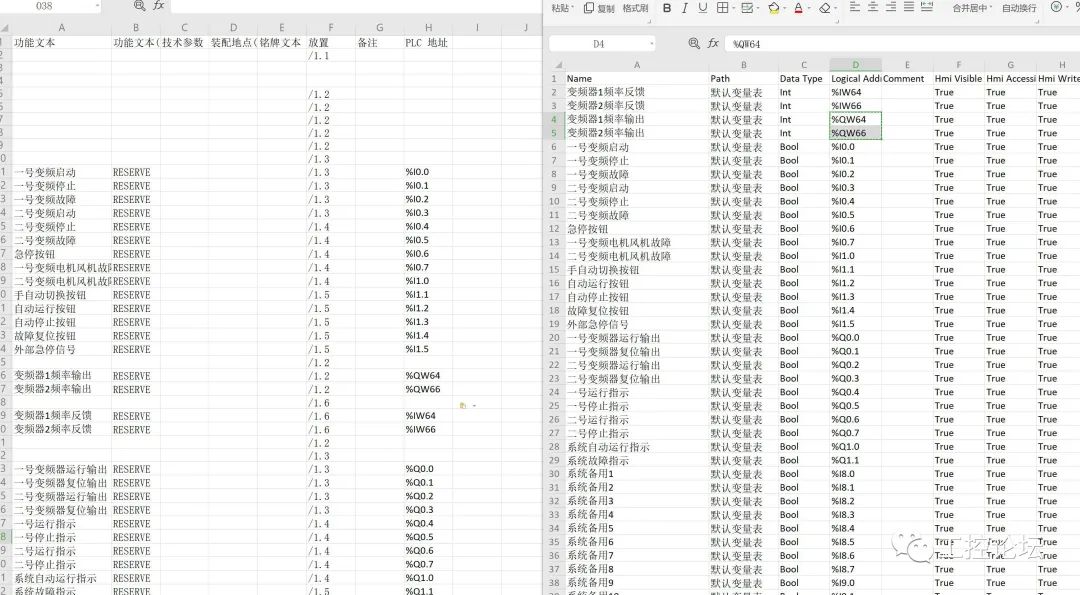

第二步，将上述表格编辑器的功能文本至PLC地址等列复制出来，然后粘贴到一个空白的EXCEL表格中，如下图所示：

这个时候我们就可以进行第三步了，即把前面博途软件导出的PLC变量表EXCEL文件批量复制到这个表格中。

第三步，PLC变量表批量复制到EPLAN表格，如下图所示：

填写完了后，就进行下一步。

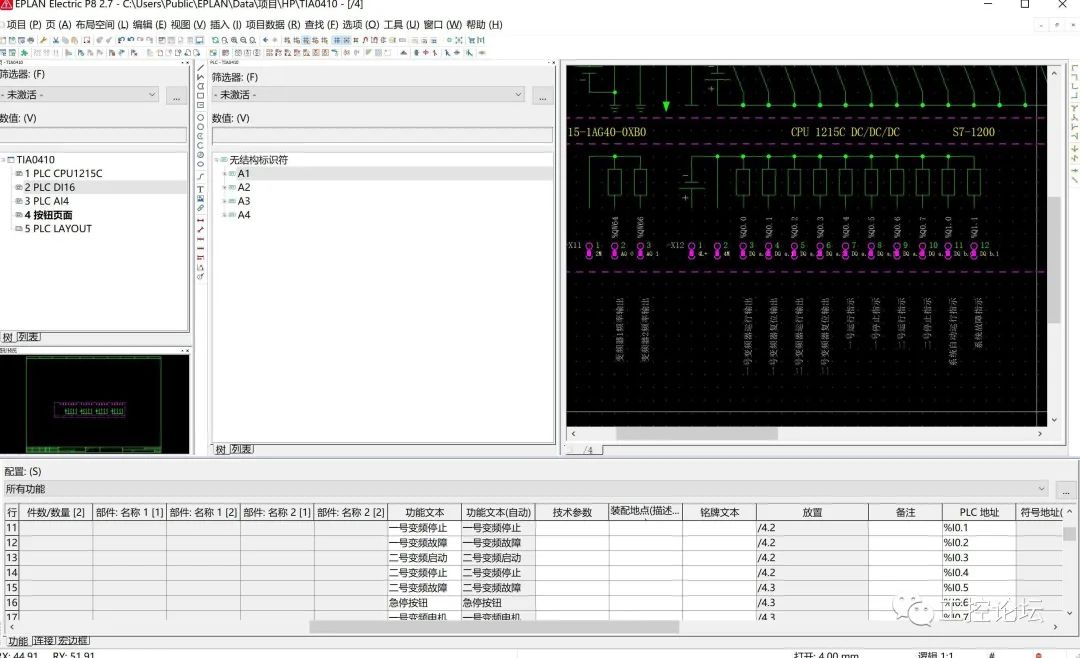

第四步，将上面的EPLAN表格复制然后粘贴到EPLAN软件中的表格式编辑器的对应列中：

这样是不是会发现很快速地把所有PLC模块数据地址和功能文本都建立完了。

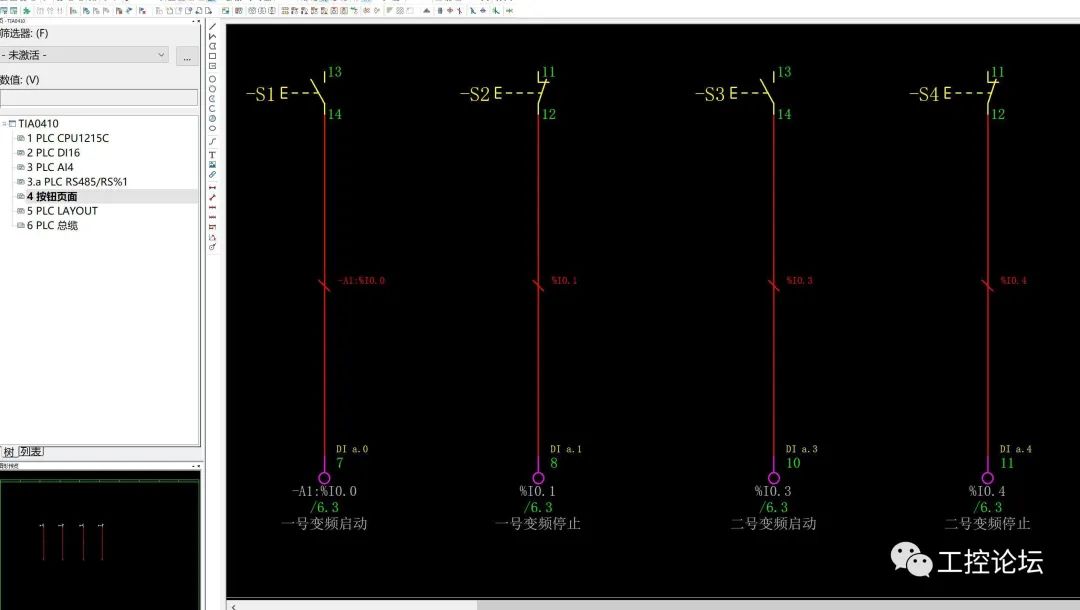

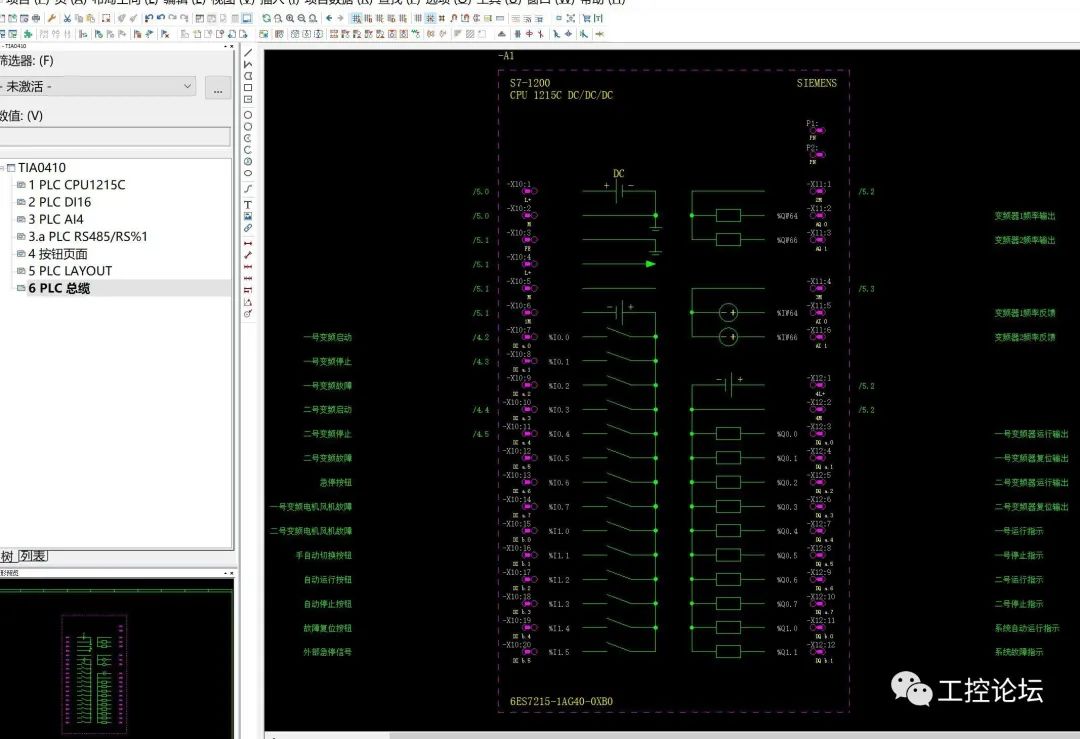

下面我们开始进行绘图设计，运用上述的数据，下面展示利用上述方法完成的部分设计：

EPLAN软件非常强大，所以很多值得我们研究学习从而实现节省工时实现高效设计的电气绘图任务，这篇文章希望对大家能有所帮助，谢谢！
