计算机主板供电故障,电脑主板内存电路常见故障的检修

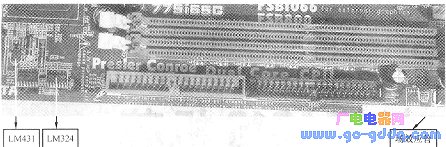

内存供电电路通常位于内存插槽附近，有一个或者两个TO-252封装的场效应管，如下图所示。

在测量内存的电压时，一般只需要测量供电场效应管的散热片(D极)上的电压即可。若无电压，则检查场效应管G极前面的元器件；若电压不符合标准，则除了检查G极前面的元器件外，还要重点检查反馈电阻是否虚焊或者变质。

当内存的+2.5V(+1.8V)主供电电压没有输出电压时，主板会出现“不能启动，诊断卡显示‘C1'代码的故障。当供电电压不稳定或者降低时，会出现经常死机的故障。+2.5V(+1.8V)主供电电路中最容易损坏的元器件就是场效应管、电压比较器、控制芯片、反馈电阻、分压电阻、基准电压源等元器件，这些元器件出现故障时一般会导致无电压输出的故障。

另外，+2.5V(+1.8V)主供电的滤波电解电容的故障率也很高，若滤波电解电容容量减小(容量一般为两个1000μF/1OV的电容并联)、失效(此时顶部一般会出现鼓包现象)会导致出现经常死机或者不能启动的故障。

将这些滤波电解电容直接更换即可解决问题。对于具有模式控制功能的内存供电电路，若出现不能启动的故障现象，也要检查南桥芯片或者北桥芯片输出到内存供电控制电路的模式控制信号电路是否正常。

若内存的+1.25V(+0.9V)基准供电电压没有输出电压时，主板会出现不能启动的故障，此时应重点检查场效应管、电压比较器、基准电压源等元器件，当内存的+1.25V(+0.9V)基准供电电压不足时，一般会导致出现经常蓝屏死机的故障现象，这时应该重点检查电压反馈电路中的电阻、基准电压源中的分压电阻、电压比较器、输出滤波电解电容等元器件(滤波电解电容的故障率最高)。

当主板出现“不能启动，诊断卡显示EO或A8代码”的故障时，一般也是内存及其相关电路出现故障所致，此时的检查步骤如下：(1)检测内存插槽引脚是否短路(内有异物或铜锈)，内存插槽附近的排阻是否开路或者短路。

(2)将内存分别插在各个内存插槽上，看是否有其他插槽可以使用，若有其他可以使用的插楷，则只检查不能使用的插槽的相关电路。(3)检查内存的主供电电压(SD内存为3.3V，DDR内存为2.5V，DDR2内存为1.8V)和基准供电电压VIT_DDR(DDR内存为1.25V，DDR2内存为0.9V)是否正常。

(4)检查内存插槽中的时钟频率是否正常，这个时钟频率信号由北桥输出或者由单独的内存时钟芯片提供。
