        螺杆压缩机，也称螺旋式压缩机，包括螺杆空气压缩机和螺杆工艺压缩机(氯乙烯压缩机等)，螺杆机为容积式双螺杆喷油压缩机，一般为箱式撬装结构。今天小编要跟大家分享的是螺杆压缩机结构及工作原理等相关知识，一起来了解一下吧!

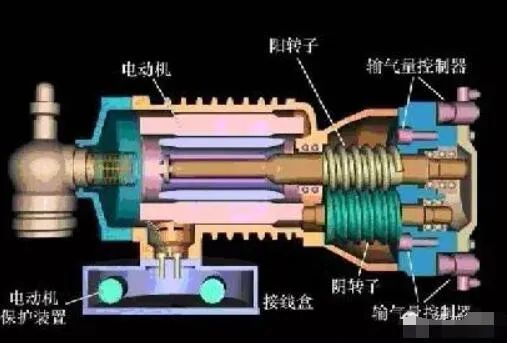

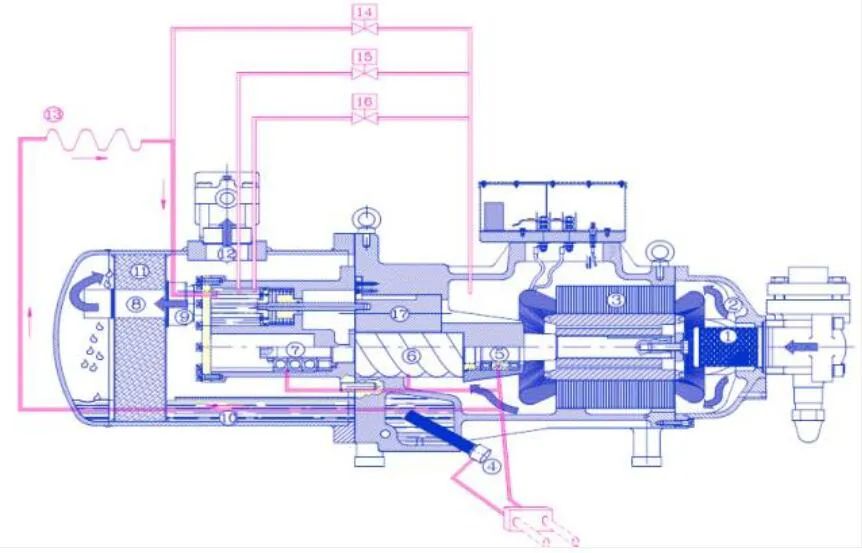

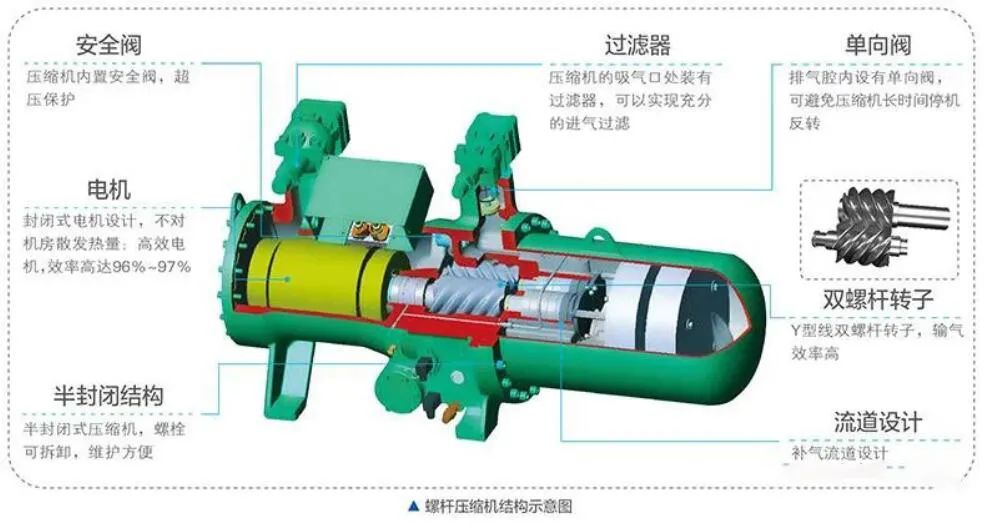

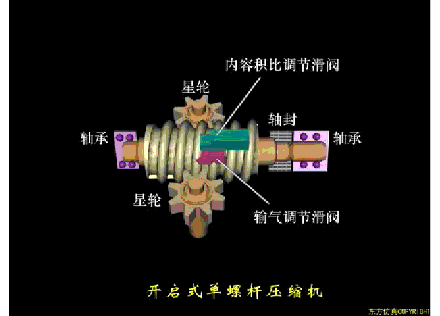

先来看下螺杆压缩机结构及工作原理详解-图

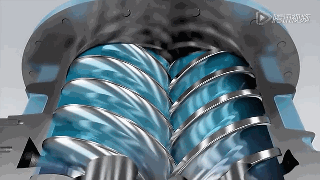

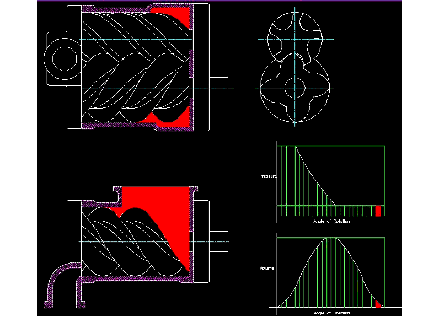

再来看几张工作原理高清动画，感受一下：

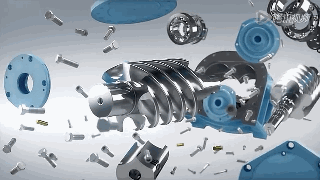

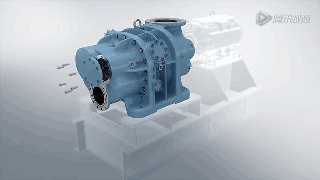

德国GEA螺杆压缩机工作原理视频

↓↓

螺杆压缩机特点

螺杆式制冷压缩机作为回转式制冷压缩机的一种，同时具有活塞式和动力式(速度式)两者的特点。

1)、与往复活塞式制冷压缩机相比，螺杆式制冷压缩机具有转速高，重量轻，体积小，占地面积小以及排气脉动低等一系列优点。

2)、螺杆式制冷压缩机没有往复质量惯性力，动力平衡性能好，运转平稳，机座振动小，基础可作得较小。

3)、螺杆式制冷压缩机结构简单，机件数量少，没有像气阀、活塞环等易损件，它的主要摩擦件如转子、轴承等，强度和耐磨程度都比较高，而且润滑条件良好，因而机加工量少，材料消耗低，运行周期长，使用比较可靠，维修简单，有利于实现操纵自动化。

4)、与速度式压缩机相比，螺杆式压缩机具有强制输气的特点，即排气量几乎不受排气压力的影响，在小排气量时不发生喘振现象，在宽广的工况范围内，仍可保持较高的效率。

5)、采用了滑阀调节，可实现能量无级调节。

6)、螺杆压缩机对进液不敏感，可以采用喷油冷却，故在相同的压力比下，排温比活塞式低得多，因此单级压力比高。

7)、没有余隙容积，因而容积效率高。

螺杆压缩机核心构造

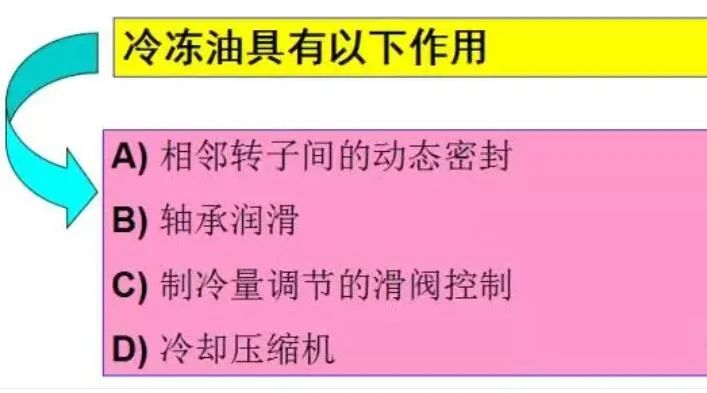

1、油路设备

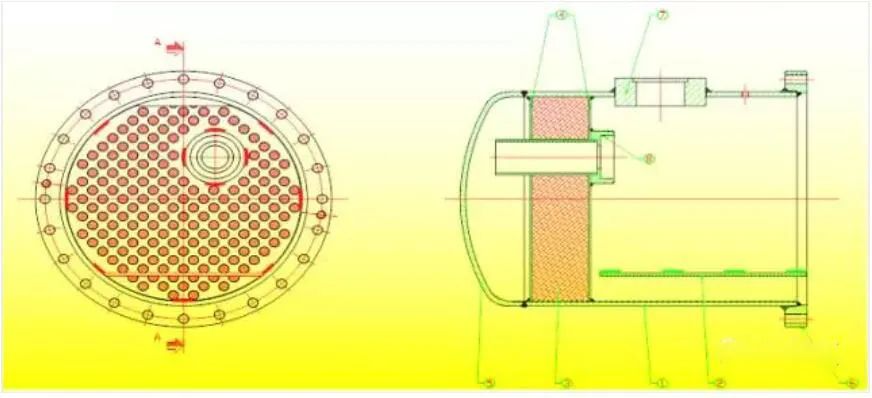

(1)油分离器

由以下条件确保油从制冷剂中分离出来:1、油和气体不同的流速；2、撞击壁面后流向油槽；3、通过“雾化器组件”后被阻挡。

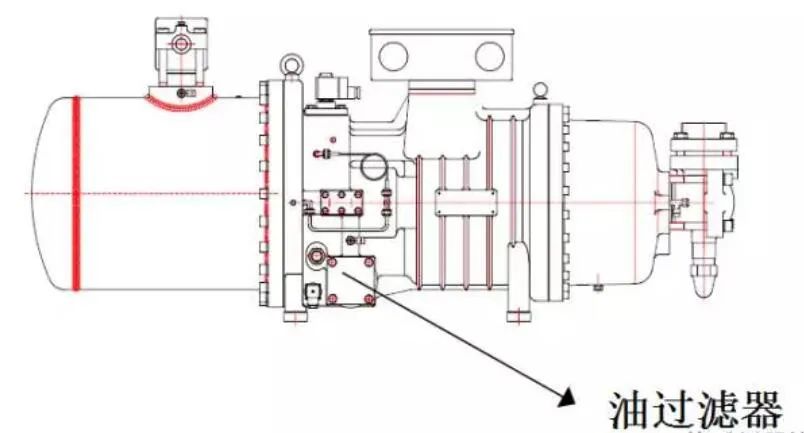

(2)油过滤器

由压力降来显示清洁状态，正常压力降 < 1 bar，如果DP(压差)> 3.5 则过滤器脏必须进行更换。

(3)油加热器

油加热器：加热器在停机期间以防止过量的制冷剂稀释到油中 ，在压缩机停机时应首先通电加热运行在开机。

(4)油位

油位：可通过视镜观察，通常情况油位应在保持在视镜的 1/2 - 3/4 之间，在任何情况下，通过视镜都能观察到油位，长时间或过多的泡沫都表示油被制冷剂稀释。

2、吸气过滤器

吸气过滤器：用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出。

3、止逆阀

止逆阀：停机以防止高压气体从冷凝器返回压缩机 防止反向压力对压缩机的冲击及由此造成转子的反转。

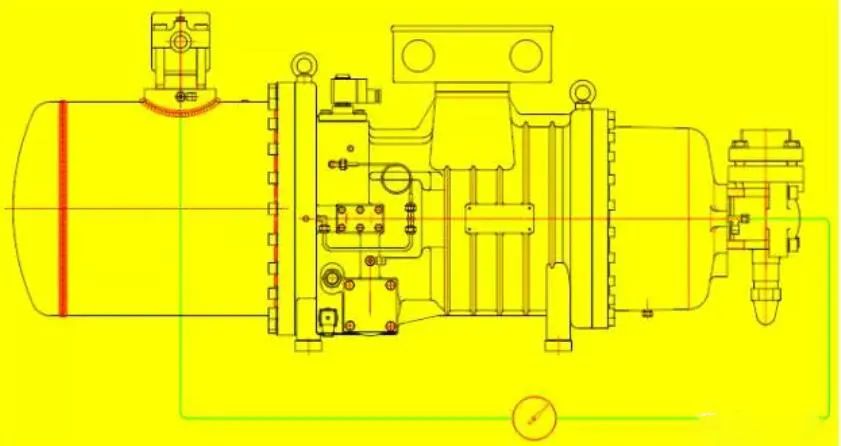

4、系统保护装置

(1)排气温度监控：缺油会引起排气温度的突然升高，电子保护模块能对排气温度进行监控。

(2)压力差开关 HP/LP：利用其通断能力来控制通断,以求保证设备在压力不正常的情况下能及时关闭保护设备。

(3)油位控制 ：建议在这些应用场合(长的管道布置、冷凝器远距离布置)使用油位监控器来严格控制油位

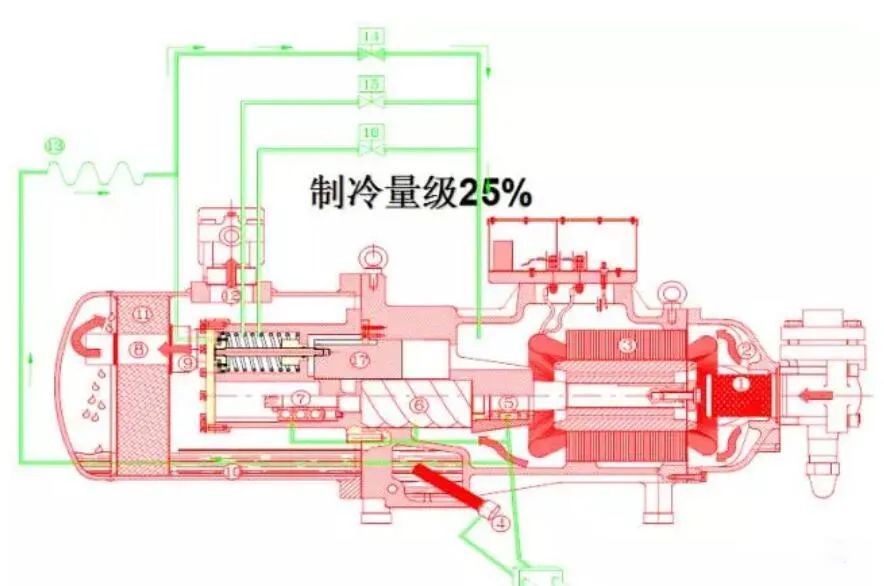

5、制冷量控制

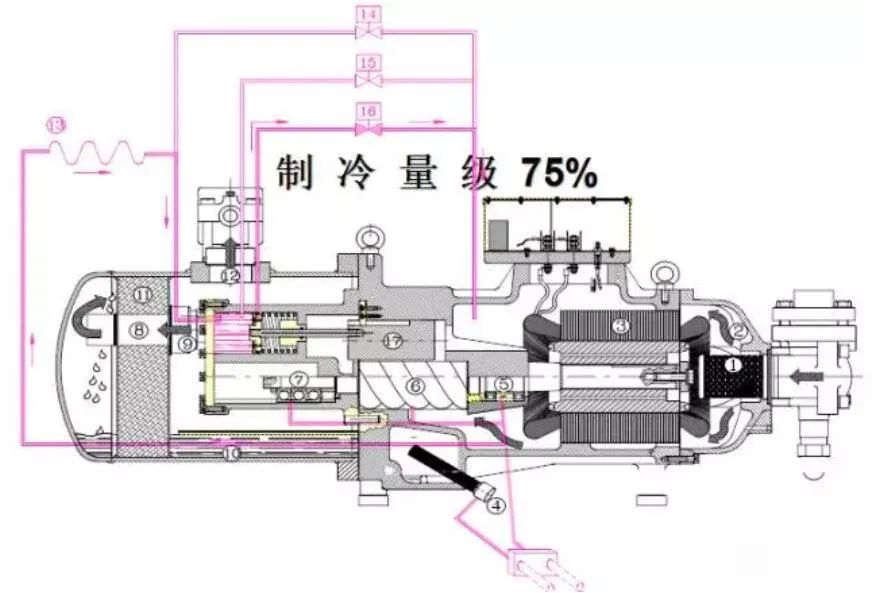

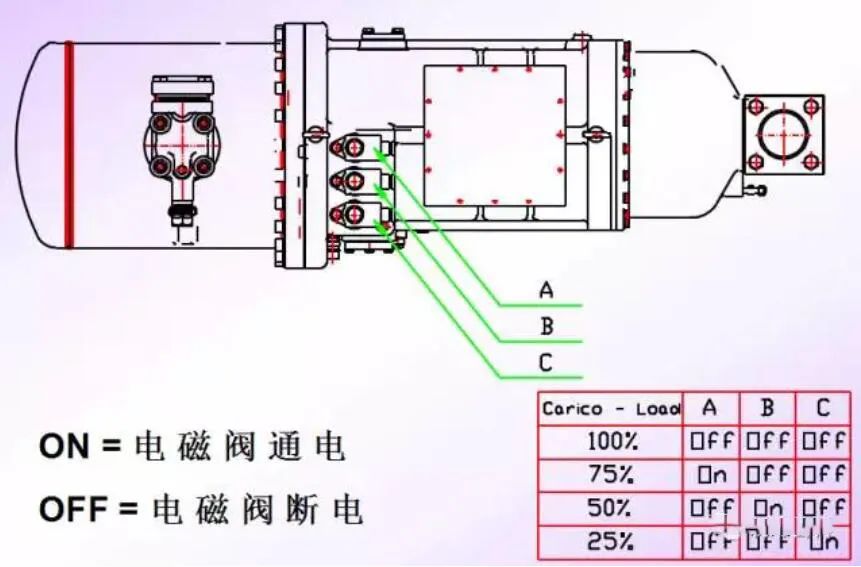

按照制冷量100-75-50-25%调节，滑块有4 个对应的位置，滑块直接与油压缸内移动的滑阀相连接，滑阀的位置由电磁阀控制滑阀的实际形状改变吸气口。

螺杆压缩机分类 螺杆压缩机分为：开启式、半封闭式、全封闭式

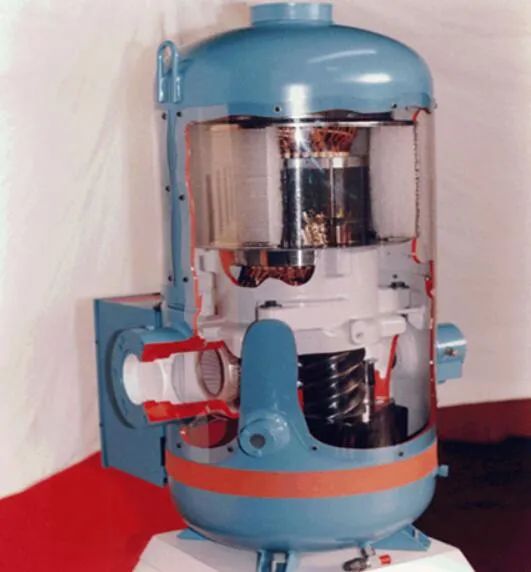

1、全封闭式：

机体采用高质量、低孔隙率的铸铁结构，热变形小；机体采用双层壁结构，内含排气通道，强度高，降噪效果好；机体内外受力基本平衡，无开启式、半封闭承受高压的风险。 外壳为钢质结构，强度高，外形美观，重量较轻。采用立式结构，压缩机占地面积小，有利于冷水机组多机头布置；下轴承浸入油槽中，轴承润滑良好；转子轴向力较半封闭、开启式减少50%(排气侧电机轴的平衡作用)；无卧式电机悬臂之风险，可靠性高；避免螺杆转子、滑阀、电机转子自重对配合精度的影响，提高可靠性。 装配工艺性好。无油泵螺杆立式设计，使压缩机运行或停机时不会出现缺油。下部轴承整体浸泡在油槽内，上部轴承采用压差供油；对系统压差要求较低，有紧急情况下，轴承润滑保护功能，避免轴承缺油润滑，有利于过渡季节机组的开启。 缺点：采用排气冷却，电机在排气口，容易导致电机线圈烧毁；此外，出现故障时不能及时排除。

2、半封闭式螺杆压缩机

喷液冷却电机，电机工作温度低，寿命长；开式压缩机使用空气冷却电机，电机工作温度较高，影响电机寿命，机房工作环境差；使用排气冷却电机，则电机工作温度很高，电机寿命短。 一般外置式油分体积较大，但效率很高；内置式油分与压缩机结合在一起，体积小，因此效果也相对差。二级油分分油效果可达99.999%，在各种工况下都能保证压缩机有良好的润滑。

但柱塞式半封闭螺杆压缩机通过齿轮传动增速，转速高(约12000转/分)，磨损大，可靠性差。

3、开启式螺杆压缩机

开启式机组的优点是： 1)、压缩机与电动机分离，使压缩机的适用范围更广； 2)、同一台压缩机，可以适用不同制冷剂，除了采用卤代烃制冷剂外，通过更改部分零件的材质，还可采用氨作制冷剂； 3)、可根据不同制冷剂和使用工况条件，配用不同容量的电动机。

开启式机组主要缺点有： 1)、轴封易泄漏，这也是用户经常维护的对象； 2)、配用的电动机高速旋转，气流噪声大，加上压缩机本身噪声也较大，影响环境； 3)、需要配置单独的油分离器、油冷却器等复杂的油系统部件，机组体积庞大，使用维护不便。

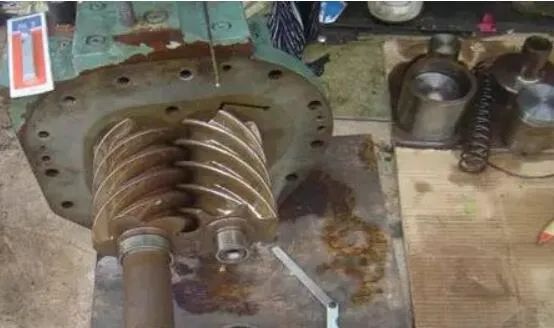

开启式螺杆压缩机真实图片
