◆ XFX TS 550金牌电源拆解及电路分析

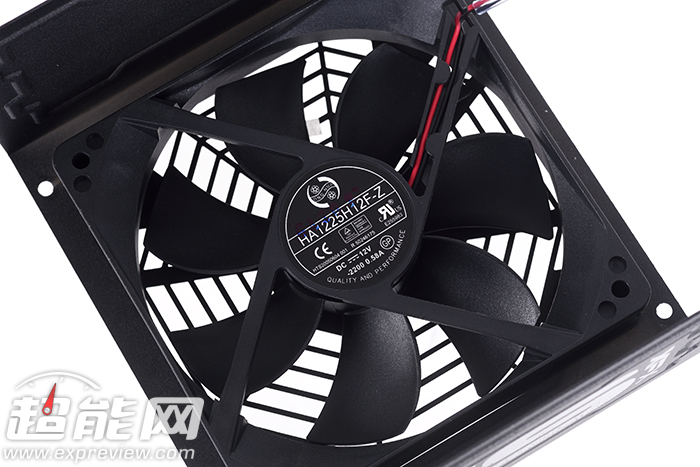

XFX TS 550使用的风扇为鸿华的HA1225H12F-Z，12V/0.58A，转速

标称最高2200RPM

XFX TS

550使用的是英飞凌连续导通模式PFC控制器ICE3PCS01和ICE2HS01G谐振控制器控制的LLC半桥谐振+12V同步整流+DC-DC结构。

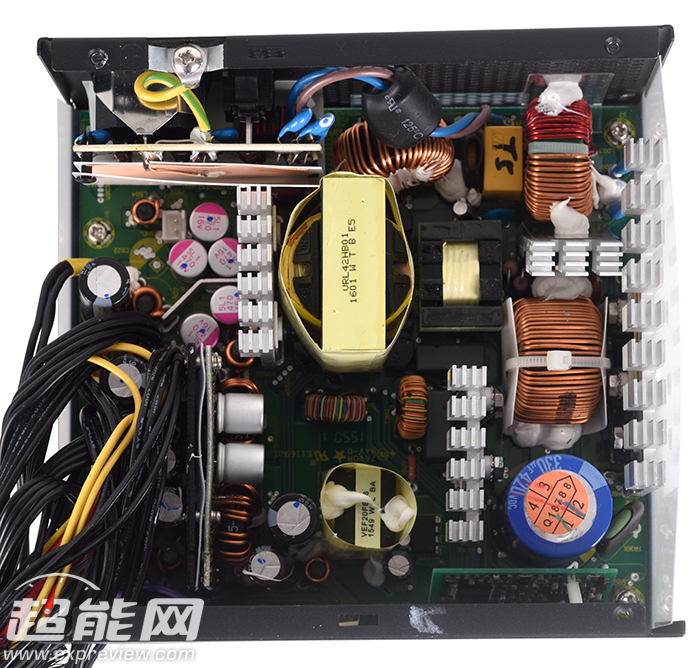

XFX TS 550内部结构，采用双面FR4 PCB

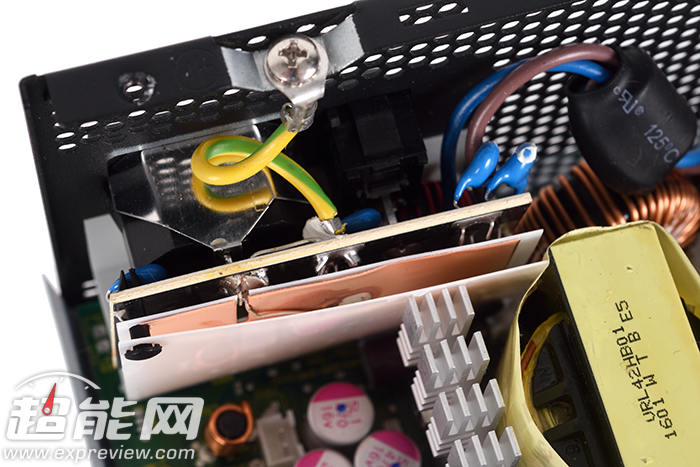

AC插座背面焊接了一级EMI子板，有Y电容2对，X电容一只，子板敷有铜箔屏蔽层和塑料绝缘层

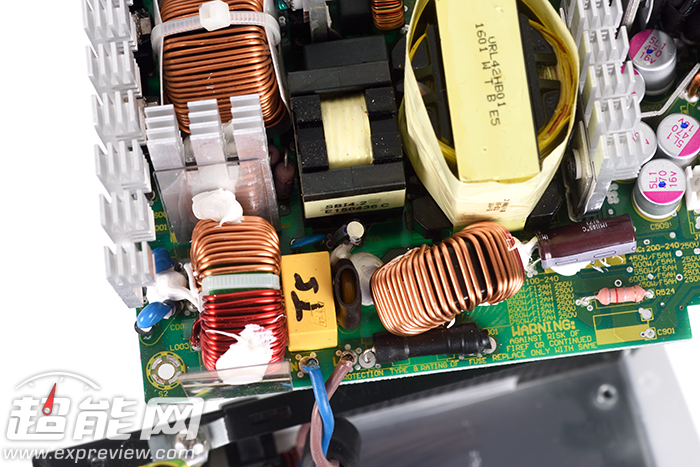

EMI抑制电路有差模电感一个、保险管一个、MOV一个、X电容一个、共模电感一个、Y电容一对

整流桥，安装有独立的散热片

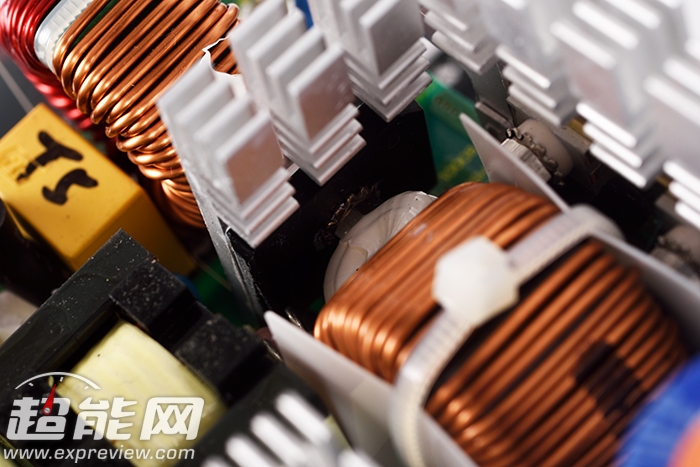

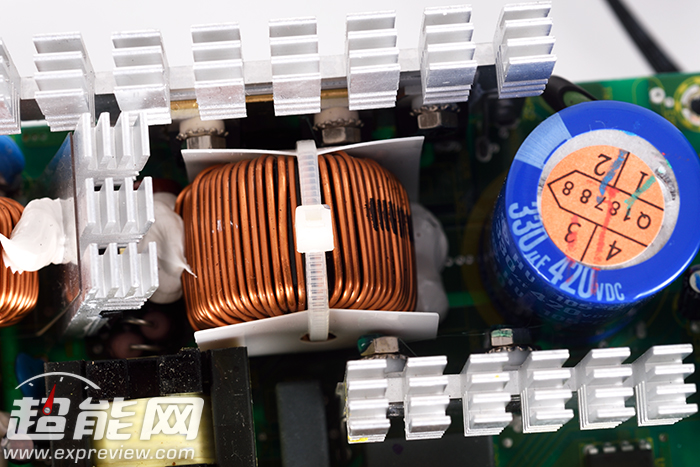

PFC升压电感由直径27mm的加厚铁硅铝磁环绕制，两边加上绝缘塑料片由扎带固定

主电容

为日立HU系列电解电容，330μF/420V/105℃

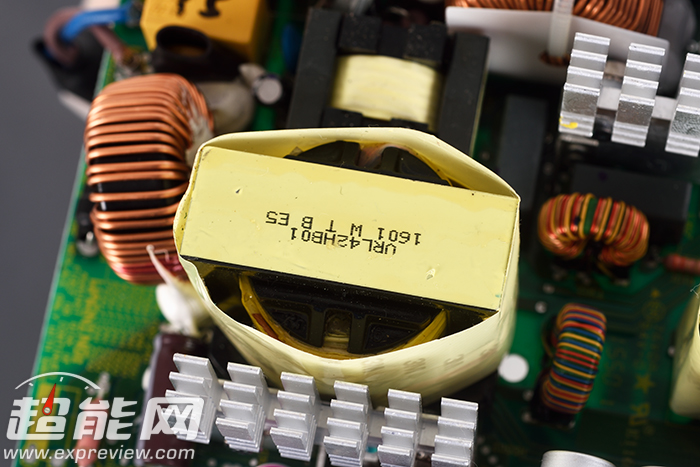

主变压器为ERL42规格

英飞凌ICE2HS01G谐振控制器，整合同步整流驱动功能

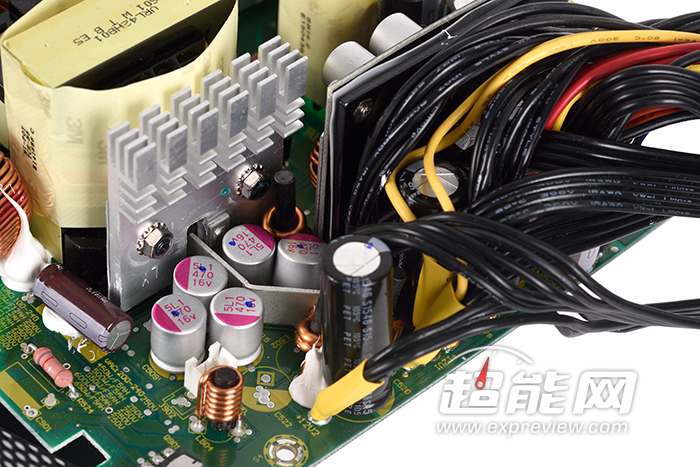

用于散热使用的二次侧散热片，直接焊接在PCB上面

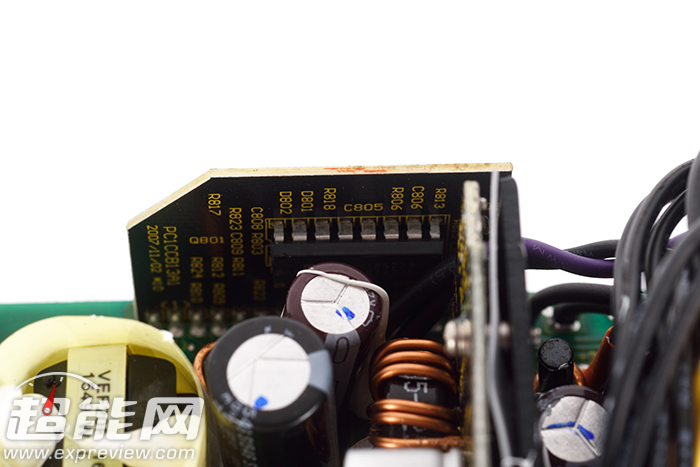

DC2DC子板

DC2DC电路采用ANPEC茂达电子APW7159为主控，这是一颗双路交互Buck控制IC，输入电容同样是台系固态2颗，搭配2个蓝色的铁硅铝磁环，PCB背面焊有7颗英飞凌IPD060N03L

G MOS，规格50A/30V/6mΩ，并且覆盖有铝合金散热片。

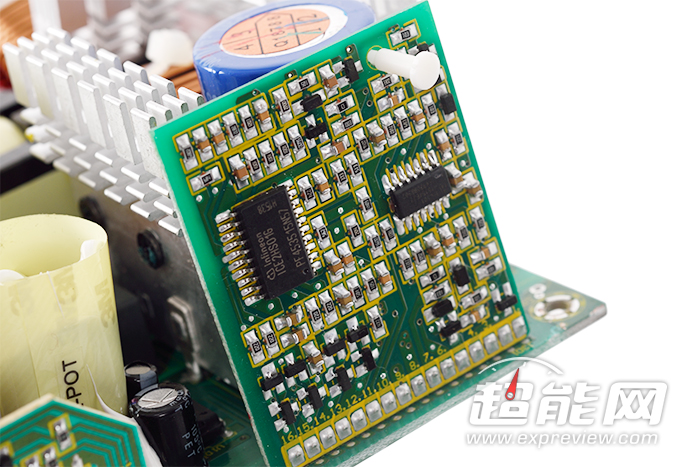

SITI点晶科技的PS223监控IC，提供过电压\低电压\短路\过电流\过温度保护

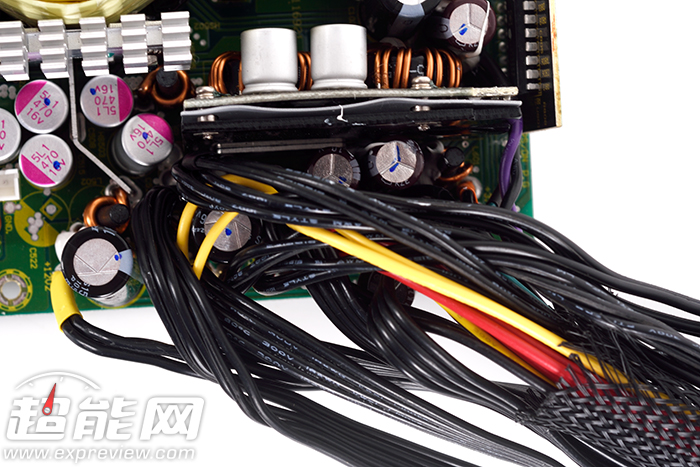

滤波输出部分

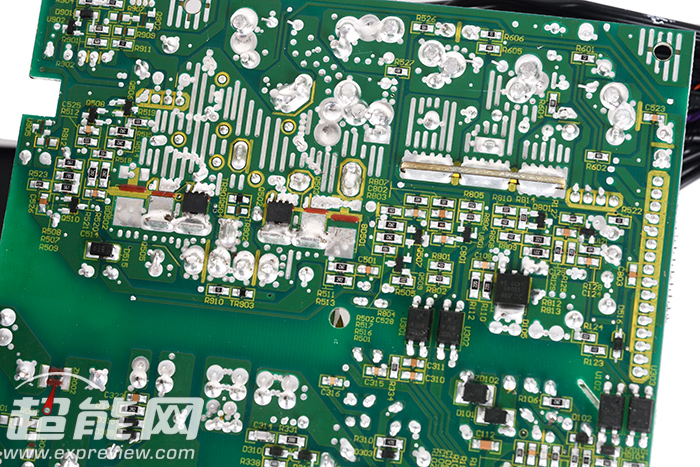

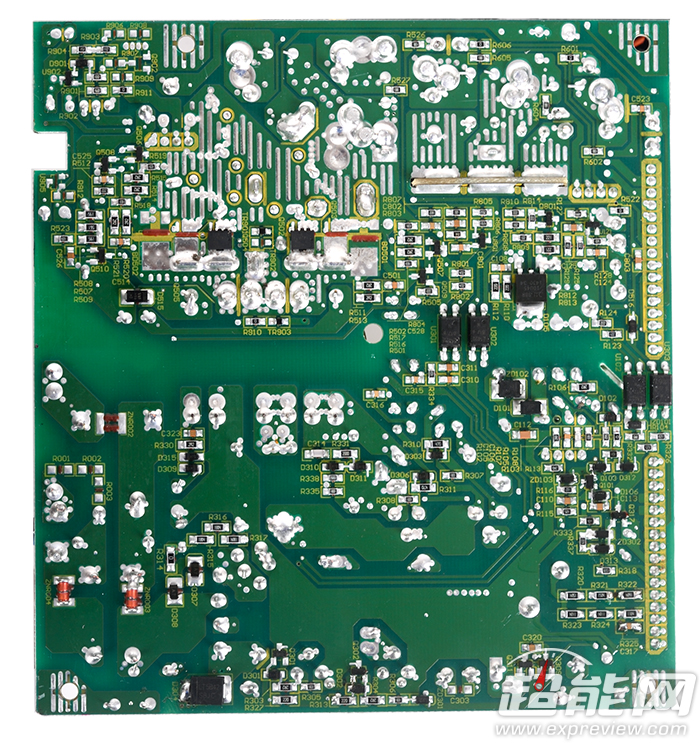

PCB背面，焊点饱满，二次侧也采用了敷锡的方式增流、加强散热

+12V的同步整流电路布置在的PCB背面，配置有两颗NXP 2R6-40 MOS(100A/40V/2mΩ )
