       编写图形程序时需要使用GDI(Graphics Device Interface，图形设备接口)，从程序设计的角度看，GDI包括两部分：一部分是GDI对象，另一部分是GDI函数。GDI对象定义了GDI函数使用的工具和环境变量，而GDI函数使用GDI对象绘制各种图形，在C#中，进行图形程序编写时用到的是GDI+(Graphics Device Interface Plus图形设备接口)版本，GDI+是GDI的进一步扩展，它使我们编程更加方便。

      C#中的GDI+就相当于java中的Swing控件，是编写图形界面必不可缺的一个接口。GDI+绘图最大的方便得益于C#的可视化编程，所有的控件只需要自己Drag，然后Place，最后Cilck添加监听方法。真的是too young too simple。

       绘图的时候要用到Graphics类，所以首先介绍一下Graphics画布

       我们首先要创建一个Graphics类实例，这个实例相当于建立了一块画布，有了画布才可以用各种画图方法进行绘图。这个过程其实与java中Swing控件获取画布形式上差不多。

绘图程序的设计过程一般分为两个步骤：

(一)创建Graphics对象；

(二)使用Graphics对象的方法绘图、显示文本或处理图像。

通常我们使用下述三种方法来创建一个Graphics对象。

方法一、利用控件或窗体的Paint事件中的PainEventArgs

在窗体或控件的Paint事件中接收对图形对象的引用，作为PaintEventArgs(PaintEventArgs指定绘制控件所用的Graphics)的一部分，在为控件创建绘制代码时，通常会使用此方法来获取对图形对象的引用。

例如：

C#代码

也可以直接重载控件或窗体的OnPaint方法，具体代码如下所示：

C#代码

Paint事件在重绘控件时发生。

方法二、调用某控件或窗体的CreateGraphics方法

调用某控件或窗体的CreateGraphics方法以获取对Graphics对象的引用，该对象表示该控件或窗体的绘图图面。如果想在已存在的窗体或控件上绘图，通常会使用此方法。

例如：

C#代码

方法三、调用Graphics类的FromImage静态方法

由从Image继承的任何对象创建Graphics对象。在需要更改已存在的图像时，通常会使用此方法。

例如：

C#代码

一般来说，个人第二种方法用的比较多。

再就是常用的画图对象

Pen：用来用patterns、colors或者bitmaps进行填充。

Color：用来画线和多边形，包括矩形、圆和饼形。

Font：用来给文字设置字体格式。

Brush：用来描述颜色。

Rectangle：矩形结构通常用来在窗体上画矩形。

Point：描述一对有序的x,y两个坐标值。

每个画图对象的具体方法在此就不详细说明了，详细内容在开发文档里面。

基本图形的绘制实例

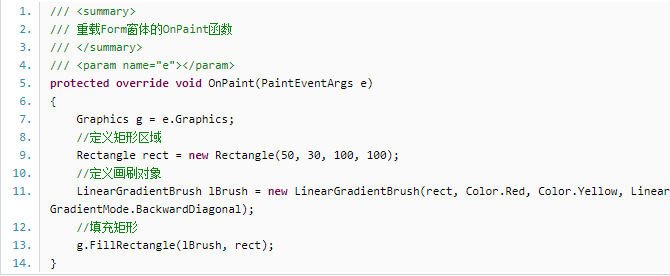

绘制渐变的矩形

C#代码

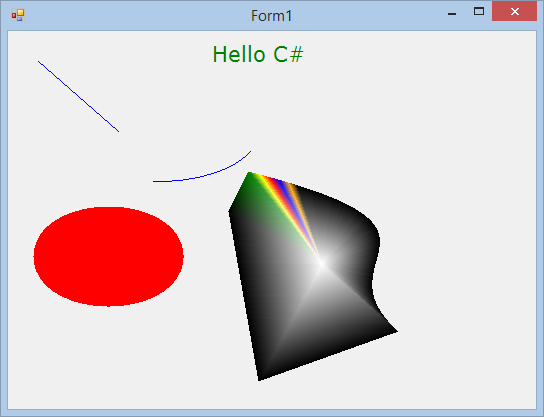

其他图形也都可以调用系统提供的绘图方法实现

如DrawArc,DrawLine,DrawEllipse,DrawString,FillPath等等，都可以尝试使用一下。
