包装

　　Alienware AW510K RGB矮轴机械键盘和之前我们评测过的AW610M双模游戏鼠标和AW510H 7.1游戏耳机都是Alienware标准的“西装套”组合，设计语言和配色风格都非常相似。这款键盘也是Alienware目前旗舰级别的机械键盘，用的是cherry mx rbg 矮红轴方案，配色有两种，一种黑灰配色，还有一种就是本文的黑白配色，价格两者也有100元的差距。AW510K这款键盘主打的设计理念是轻薄全键，1699元的售价在同级别产品中绝对算是旗舰的价格了。这也是我们评测的首款Alienware游戏键盘，所以拆解是必须要有的。

Alienware AW510K RGB 矮轴机械键盘

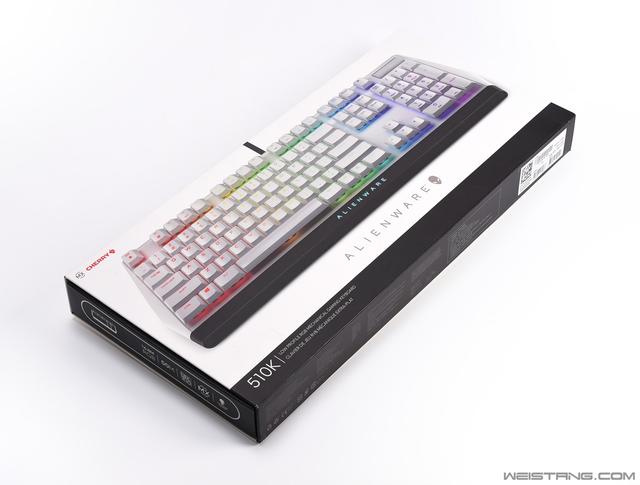

包装

　　包装非常大只，键盘配色在包装上就能体现出来。

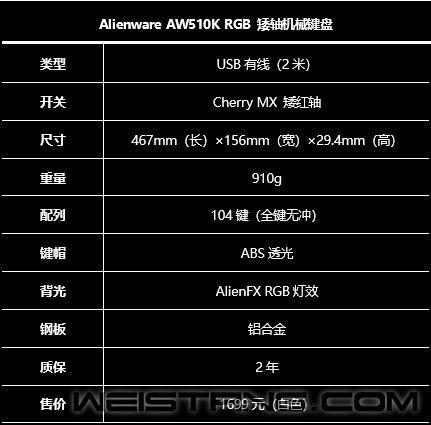

参数表

　　键盘并没有采用键线分离设计，AW510K带了一个额外的USB接口扩展，方便接鼠标适配器或者USB耳机。键位配置后面会介绍，AW510K在标准的104键位基础上，额外提供了一个静音键和音量调节滚轮，采用金属定位板的设计，全尺寸键位，重量仅为910g，边缘部分厚度仅为不到1.5cm，最厚的地方也不过2.94cm。价格方面，只能说不便宜，官方提供了两年质保，具体AW510K的做工和体验能否承载这样的价格，我们后面会详细介绍的。

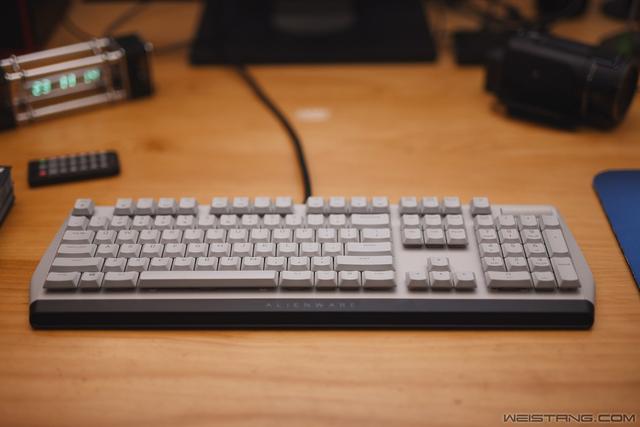

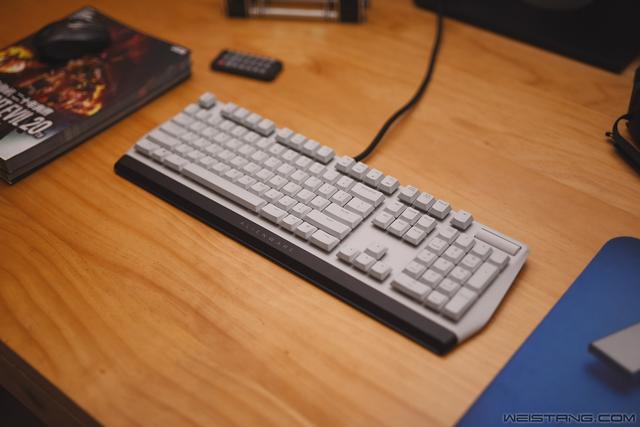

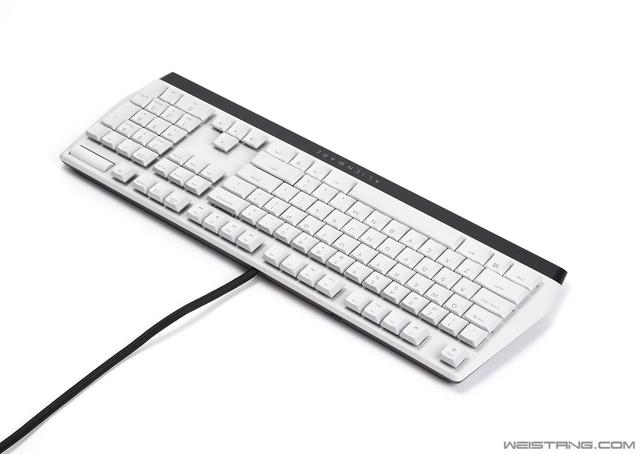

整体

Alienware AW510K RGB矮轴机械键盘

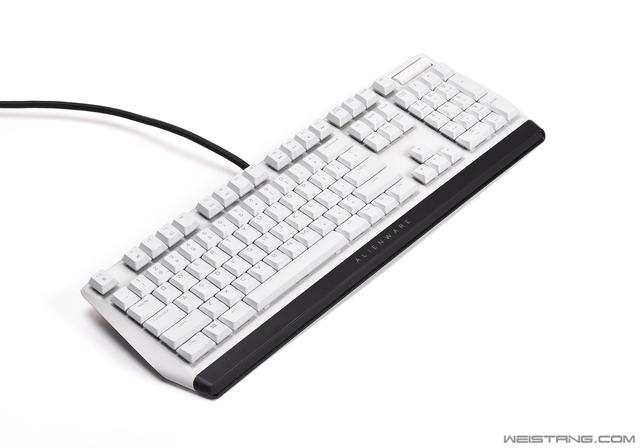

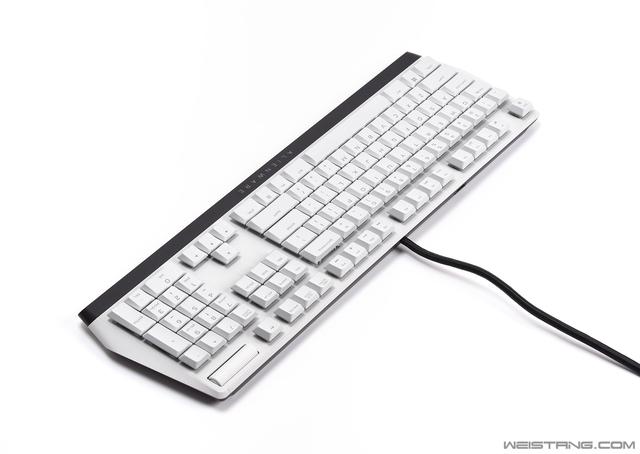

整体

　　AW510K用的是全Cherry MX RGB矮红轴，大键位是卫星轴结构。键盘上部分能摸到的都是有类肤漆处理的，键帽尽管还是ABS涂层，但表面有疏油层设计，指纹痕迹也看不太出来。上壳金属定位板是铝合金结构，定位板跟底壳固定也用了大量的螺丝，总共超过了20颗螺丝。右上角的音量滚轮是橡胶材质，滚动刻度感很清晰，手感不错。最在意的大键位手感方面，AW510K是目前我摸过的cherry mx rgb矮红轴方案中最优秀的，没有之一，2.75x的右shift边缘触发很平顺。按键触底稳定性方面，AW510K表现也相当出色，这也是cherry mx rgb矮轴的特点。

整体

　　键盘边缘位置用力按压也没有任何异响，颜色方面，包括右侧橡胶滚轮，键帽，金属定位板，边框部分都是不同的表面处理，但颜色上几乎没什么色差，这些细节做得相当到位。

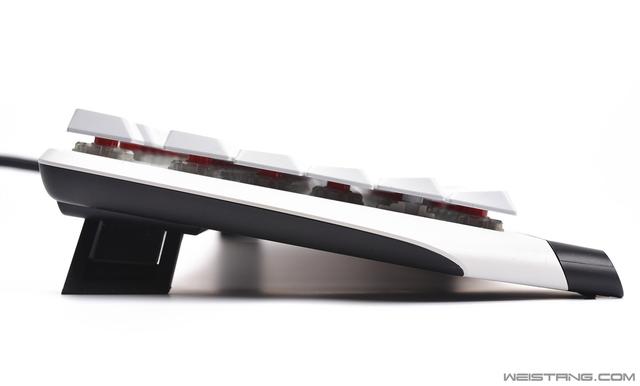

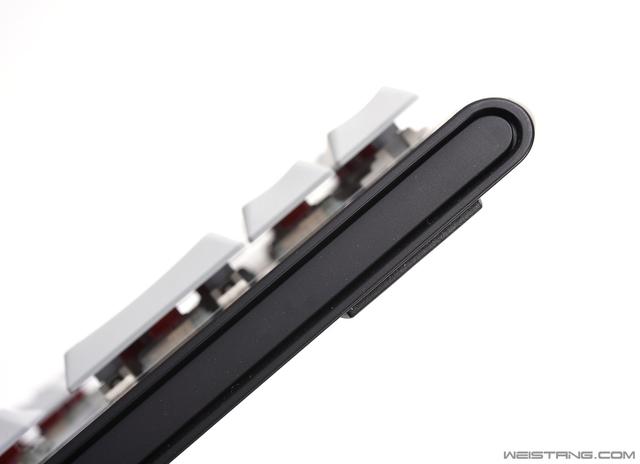

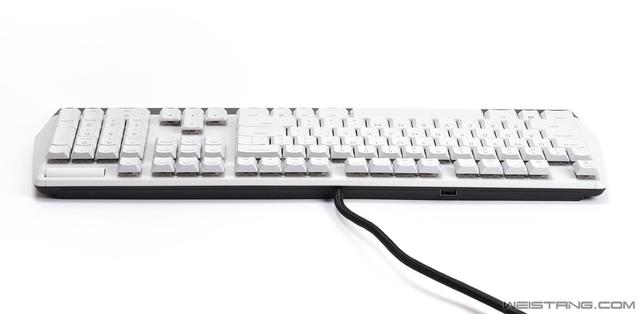

侧面特写

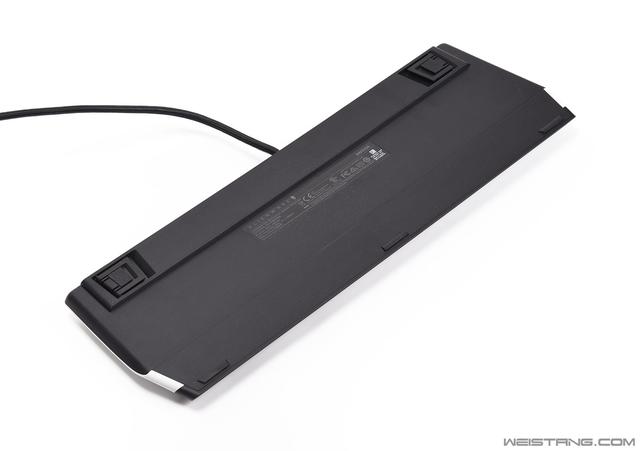

底壳

细节

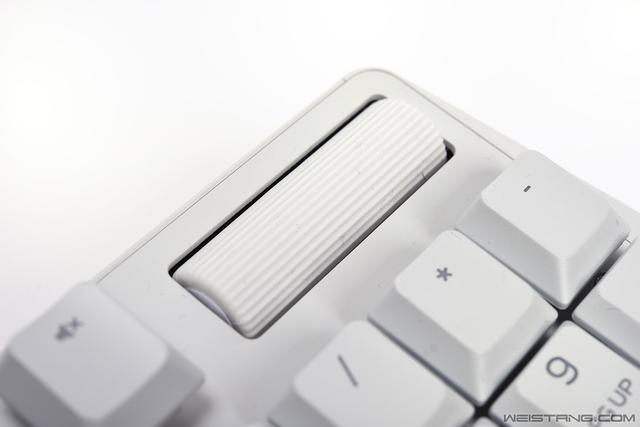

右上角的橡胶滚轮特写

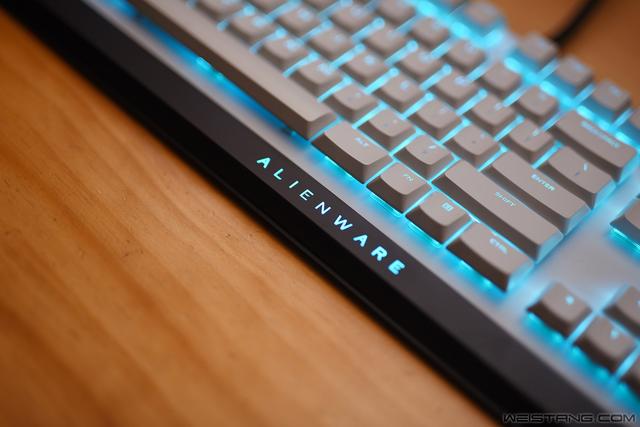

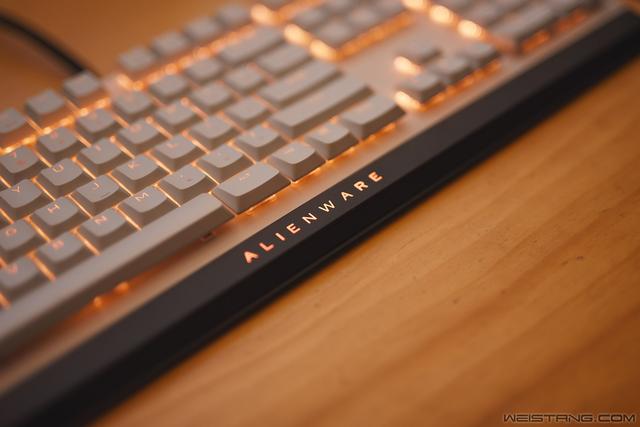

Alienware透光logo

金属定位板与塑料边框缝隙特写

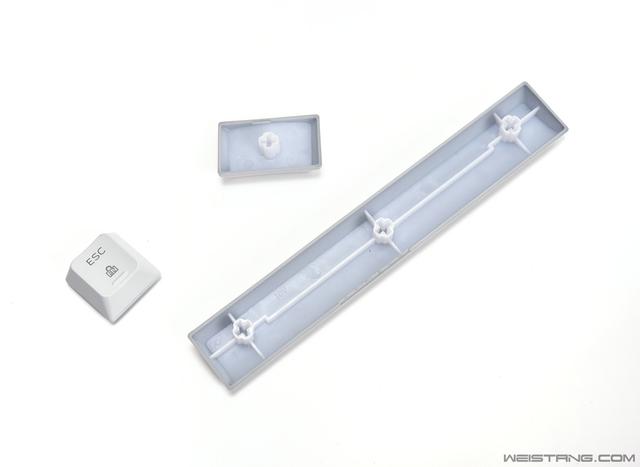

搭配矮轴的键帽

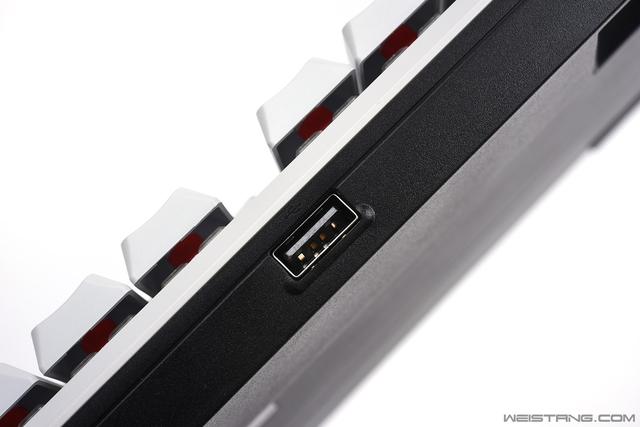

附带了一个前置USB扩展代价就是键盘线也是两个USB接头

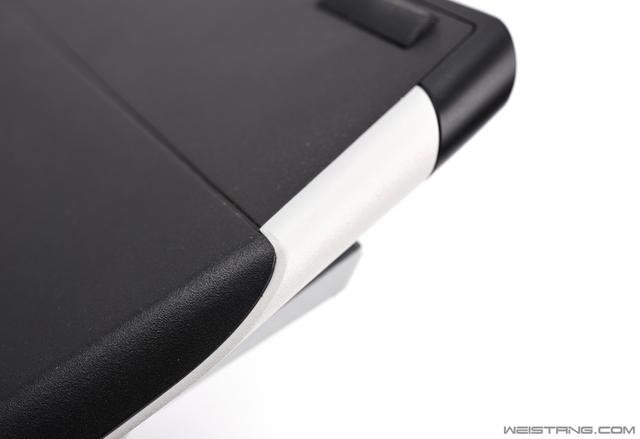

底壳与边框的缝隙特写

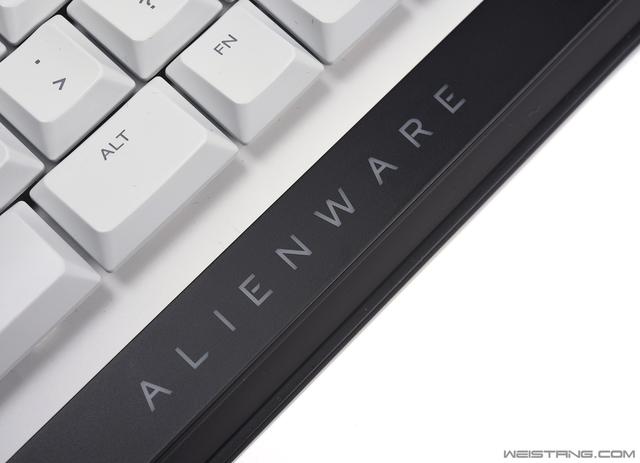

键盘前面装饰也是Alienware家族的悬浮式面板设计

　　　　包括Alienware自家的笔电，台式机，耳机，鼠标都有类似的设计风格。

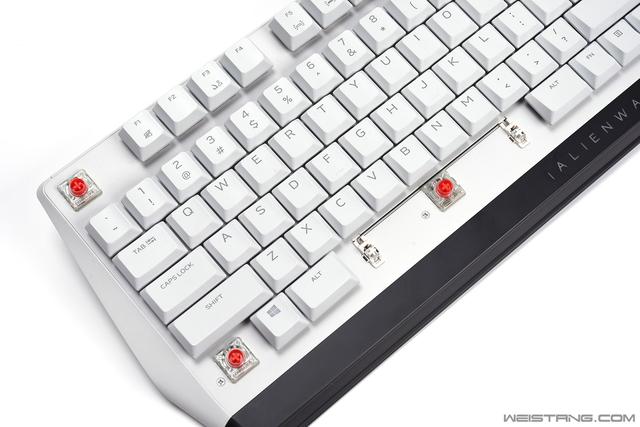

大键位是卫星轴设计

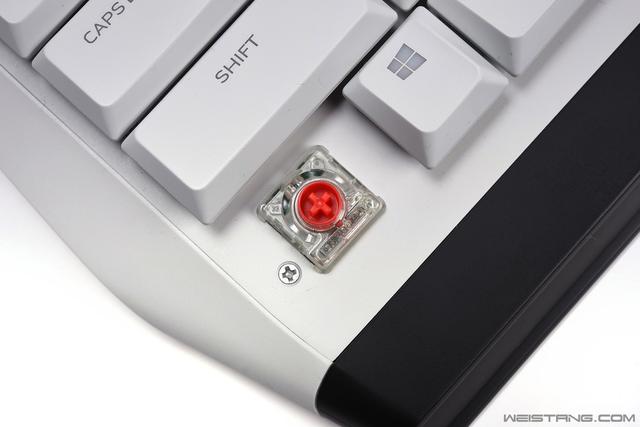

cherry mx rgb 矮红轴

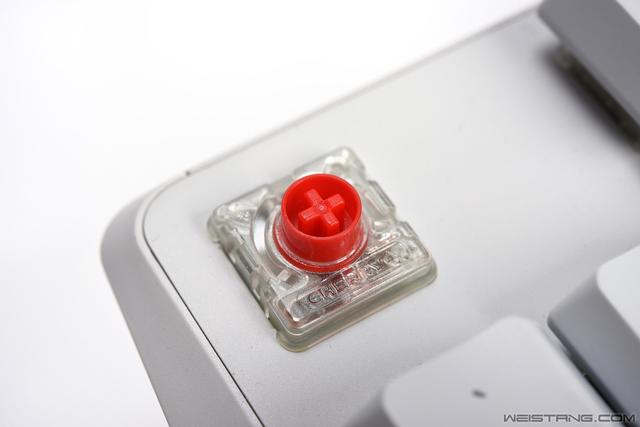

矮红轴特写

　　cherry mx rgb矮红轴键程是3.2mm，1.2mm的触发行程与银轴相当，45g压力克数，无段落感，属于同样适合码字和游戏的轴体，在防尘和轴芯行程稳定性方面明显好于传统Cherry MX机械轴体。

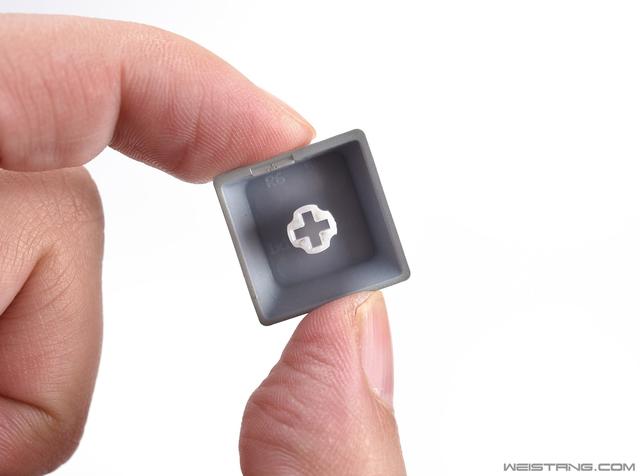

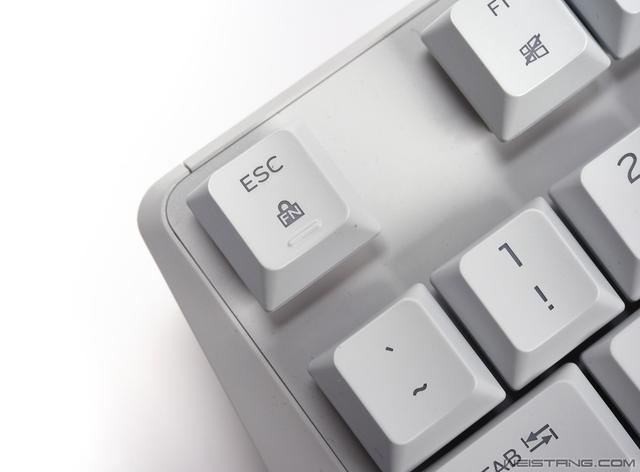

键帽特写

拆解

　　拆解很容易，拧下键帽之间和底壳脚垫内的螺丝就可以打开外壳。PCB和铝合金定位板还是一体的，跟底壳固定精度也相当好，边缘有卡扣设计，这个卡扣只是辅助安装，并不能完全固定住定位板。

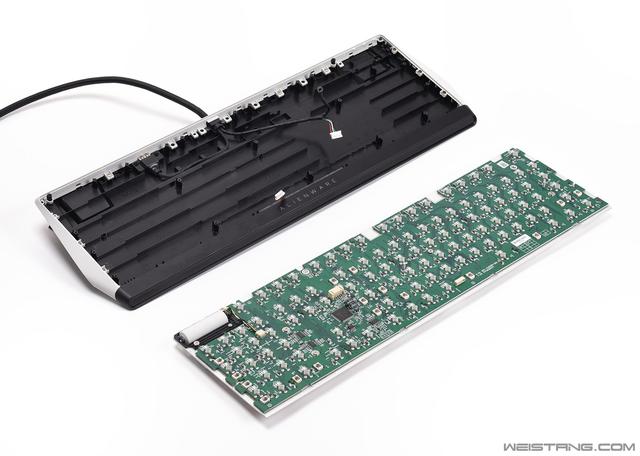

拆开外壳

底壳特写

底壳厚度约为2.32mm

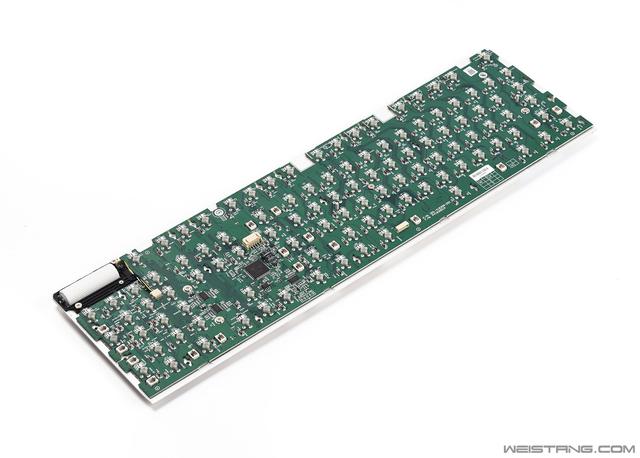

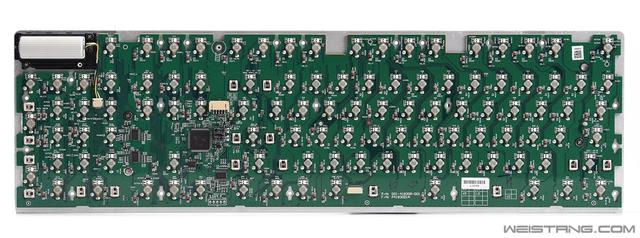

PCB

　　PCB是大面积覆铜，布线也非常清晰，焊点规整，整体PCB做工相当优秀。

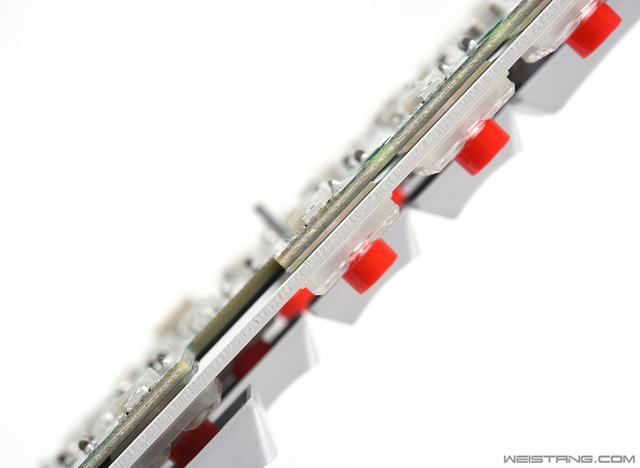

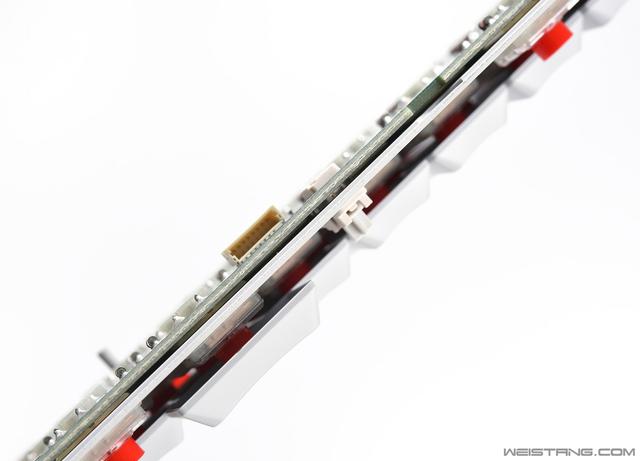

PCB与定位板之间距离一致度非常好

PCB与定位板之间距离特写

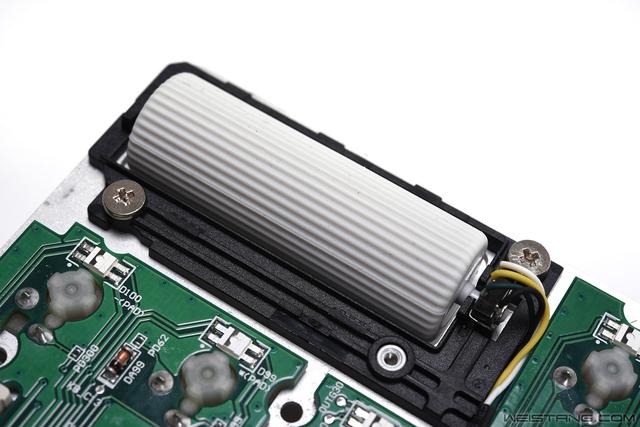

滚轮固定位特写

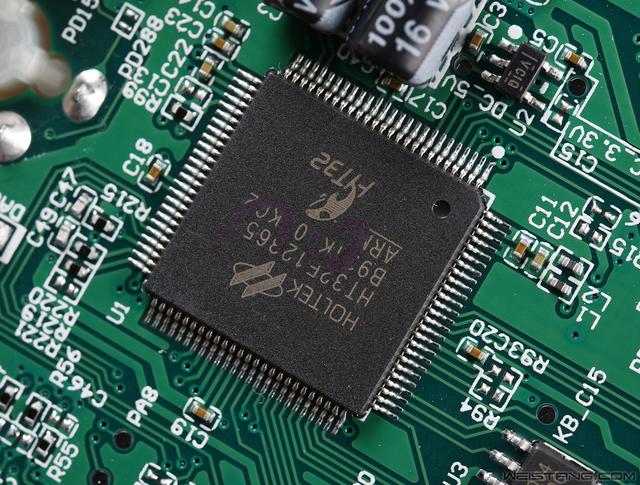

Holtek合泰HT32F12365 32位高性能单片机主控

　　这款HT32F12365主控是我们第一次见到，也是Holtek最新的型号，定位高性能，内核是32-bit ARM Cortex-M3处理器，主频达到了空前的96MHz，片上有64KB Flash存储空间和16KB SRAM，功耗控制相当出色。

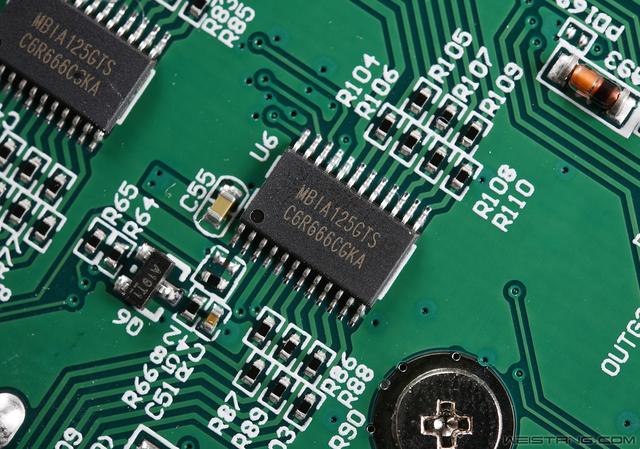

MBIA125GTS LED驱动IC 一共用了三颗

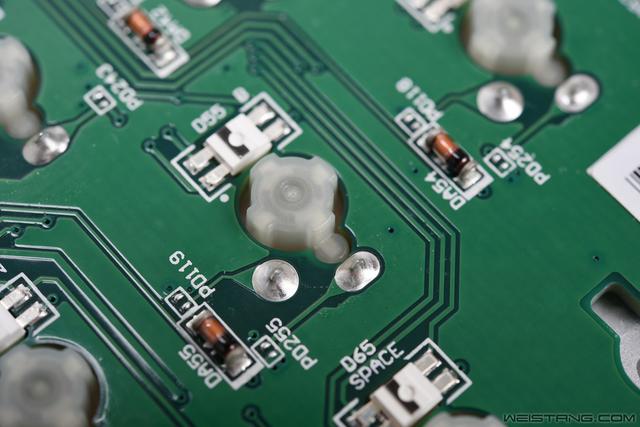

焊点特写非常饱满

界面&日常

　　同样需要安装Alienware Command Center控制软件，灯光方面可以实现AlienFX RGB系统的联动，比如跟我们之前的AW610M双模游戏鼠标就可以实现灯光同步。

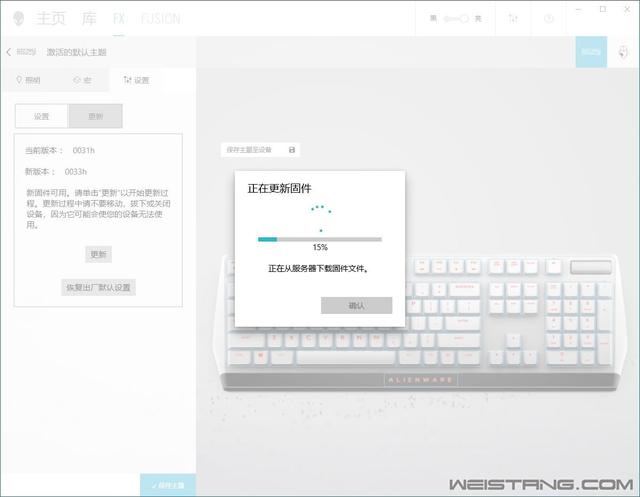

安装ACC后第一件事要进行固件更新

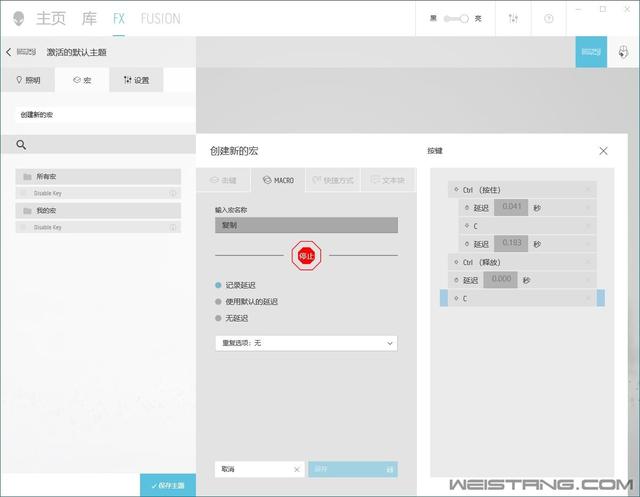

宏定义界面支持延迟设定

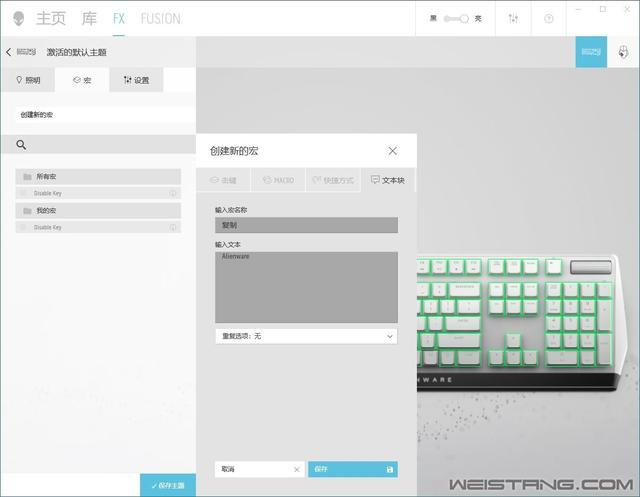

宏定义也支持文本内容

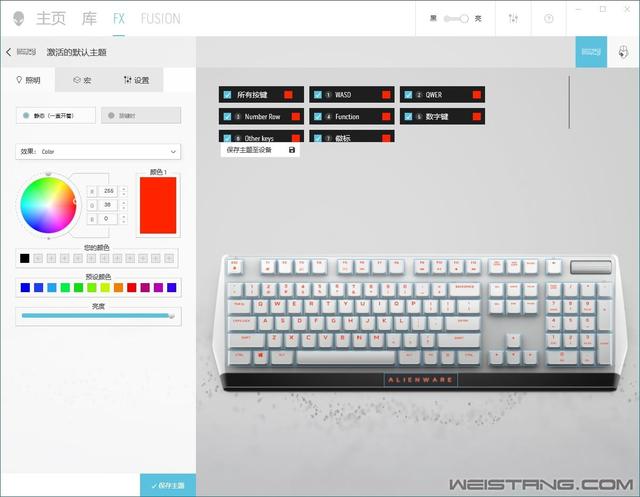

灯光自动以支持鼠标框选

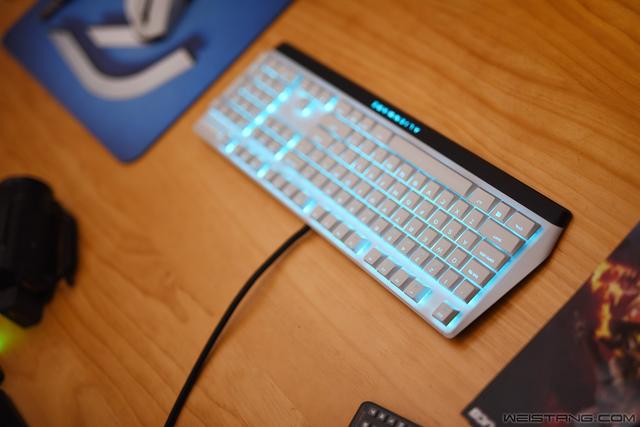

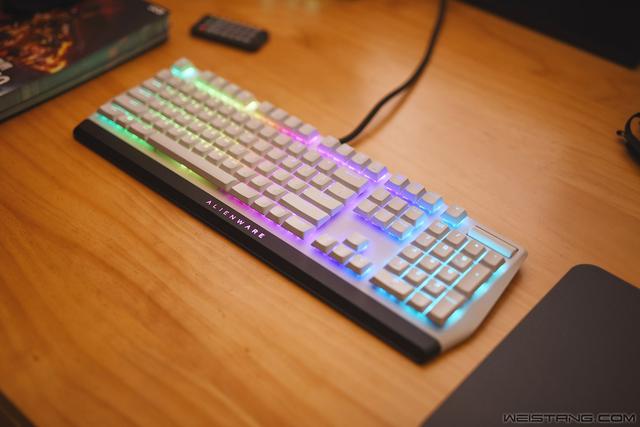

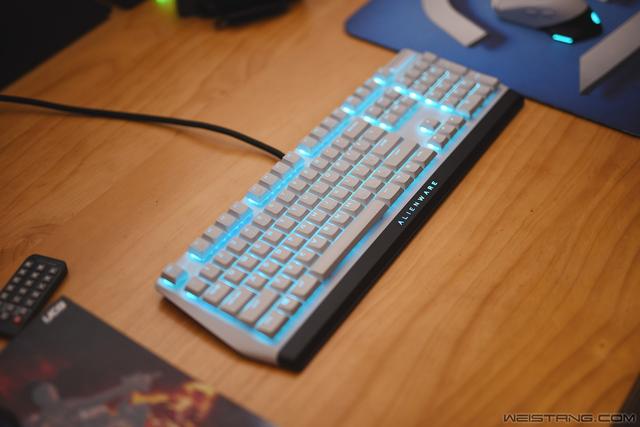

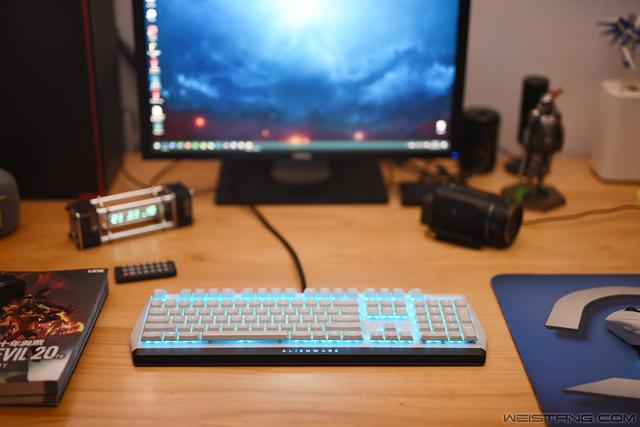

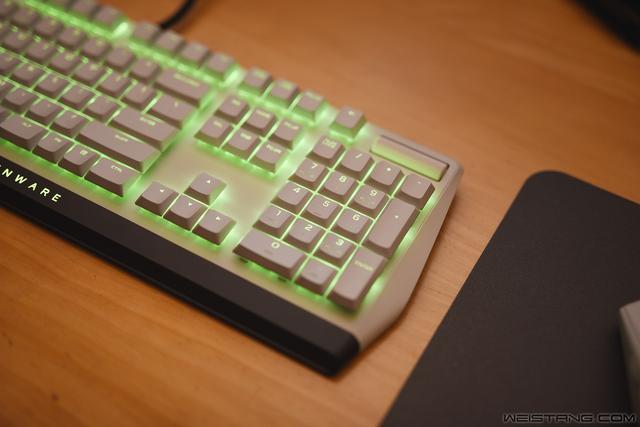

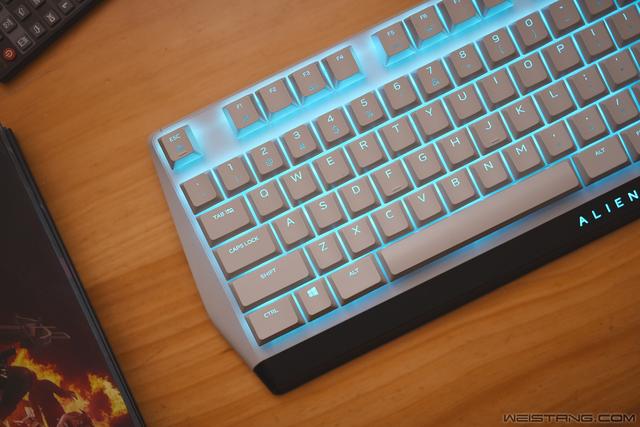

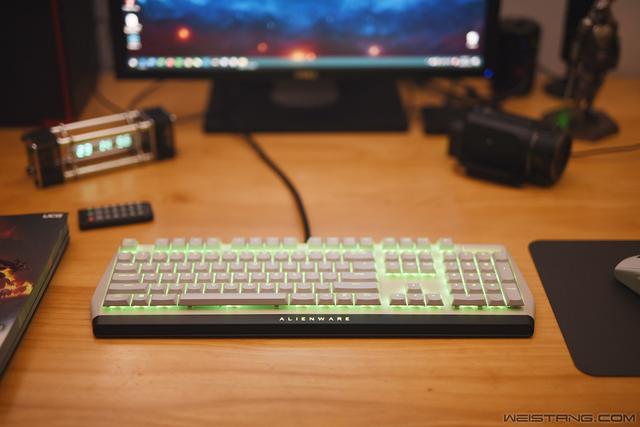

　　白色风格的键盘我觉得灯光开的颜色太多反而会觉得很乱，单色或者双色可能是比较讨好眼睛的风格。AW510K轻薄化的外观如果能有无线的版本，应该会更好卖。通过FN组合键可以实现屏蔽Win键，灯光亮度以及媒体播放功能，右上角还有一颗独立的静音按键，有时候第一时间静音非常重要。

总结

　　AW510K RGB矮轴机械键盘在做工方面秉承了Alienware严谨的态度，键帽涂层细腻，同时不容易留下指纹，大键位手感出色，在同类cherry mx矮轴方案的机械键盘中属于绝对上乘的手感表现，重要的事情要提一下，大键位边缘触发同样非常顺畅。灯光效果很均匀，设定也很简单，键位设定非常实用，没有太多的复杂功能，很适合注重手感的游戏玩家，一款为游戏而生的键盘理应如此，如果AlienFX RGB可以联动更多的设备和游戏的话，体验会更好，最后期待Alienware的无线机械键盘产品。
