大家好，我是Mr.Dragon！欢迎大家关注科研调色板！今天给大家带来C4D科研绘图教程的第六十讲：顶刊封面制作！

先来看一下我们最终的效果(效果参考自Nature catalysis期刊封面)

(如果觉得还不错，就快快的标记为星标吧！)

图文教程：

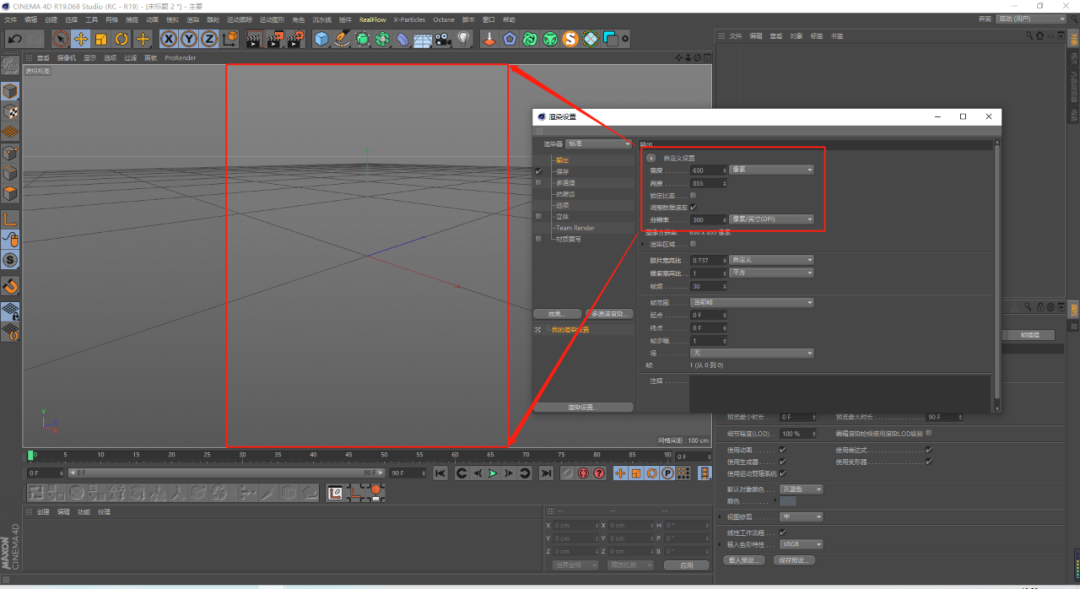

1、设置渲染窗口：一般期刊尺寸为210*285mm，因此在渲染设置的输出尺寸设置为210*285像素的整数倍即可，设置渲染窗口是为了方便在渲染时构图。

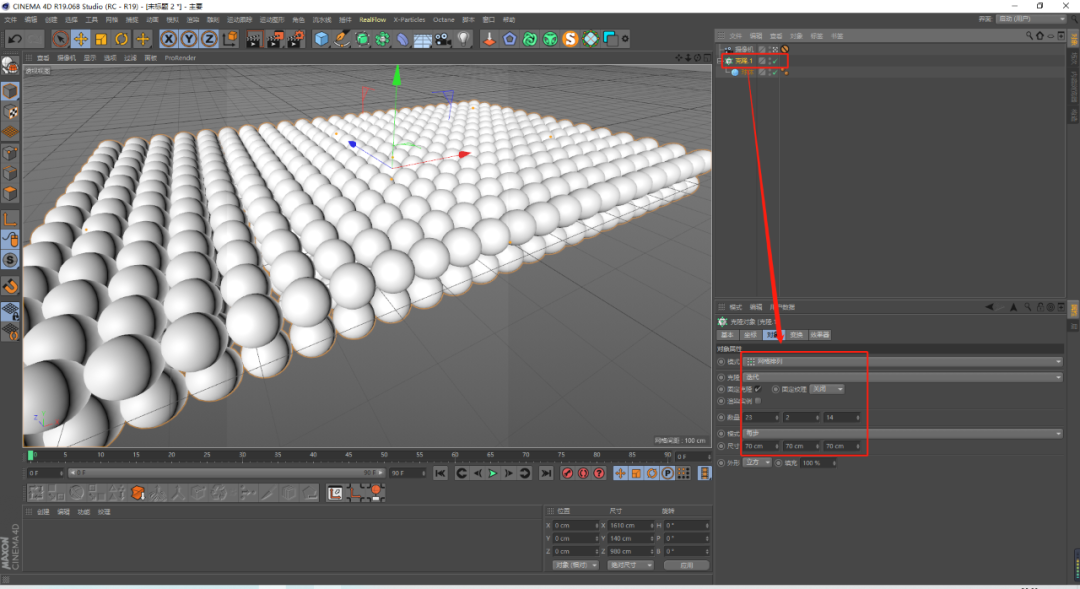

2、催化剂模型建模：创建球体，半径为35cm，添加克隆生成器，克隆模式为网格排列，分布模式为每步，补偿为70cm(球体直径)，调整克隆数量和视图角度，创建摄像机固定角度。

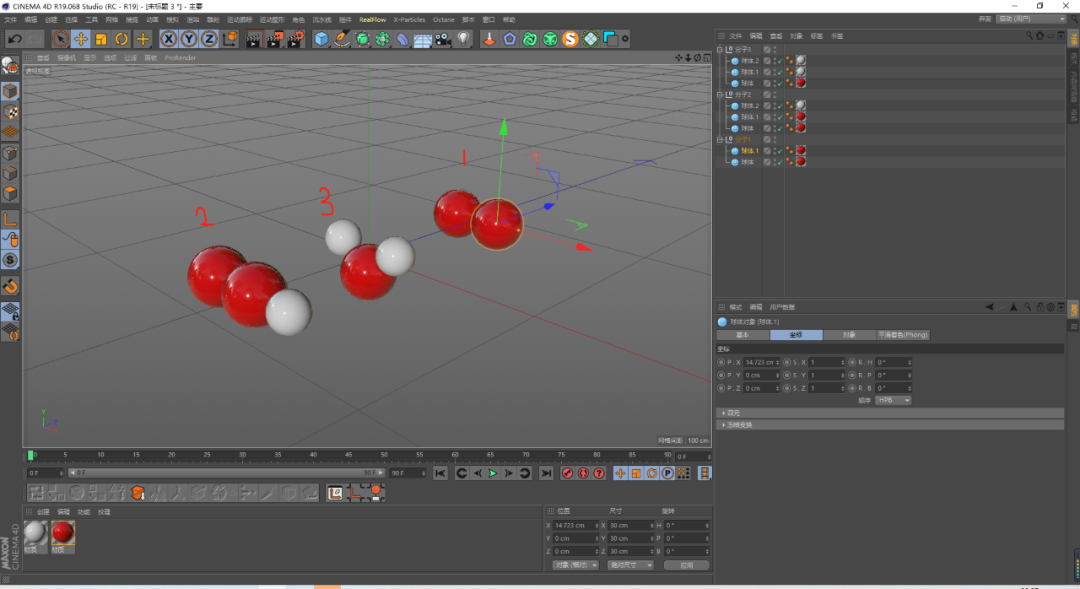

3、反应分子建模：新建场景，创建球体，红球半径为15cm，白球为10cm；移动后得到如下三种分子。(材质不必理会，只是方便大家观察)

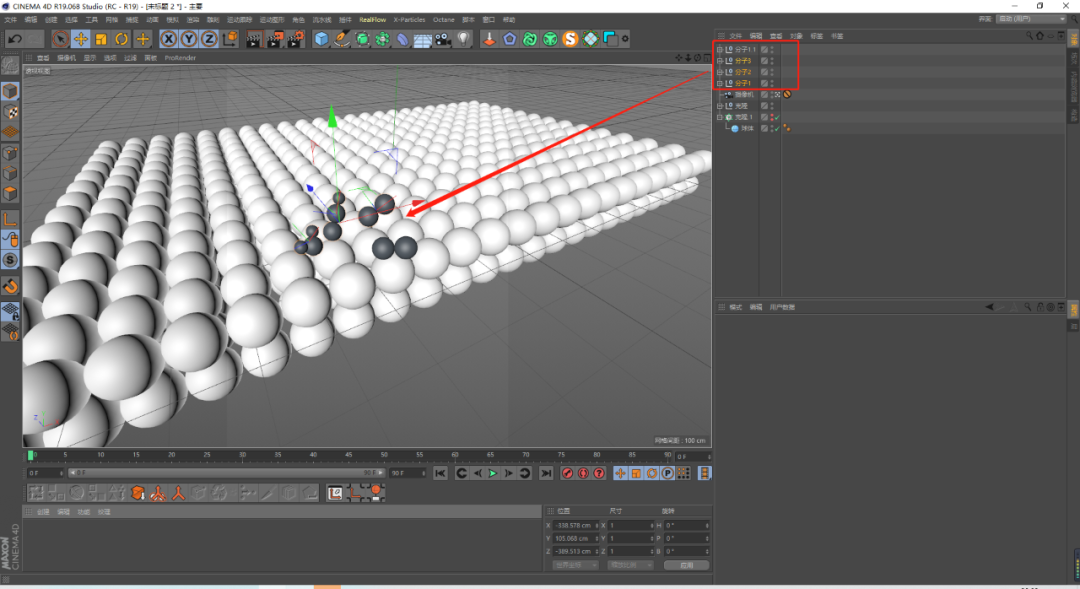

4、将步骤三得到的三种分子复制到场景一中，然后移动和旋转位置至下图，模拟分子在催化剂表面反应的过程。

5、材质：所有的材质主要调节参数为反射通道：反射类型均为GGX，蓝色球层菲涅尔的折射率为1.15，其他球均为1.3。选择催化剂模型的克隆及其子级，C掉，转换为独立的球体。然后按照下图所示赋予材质。

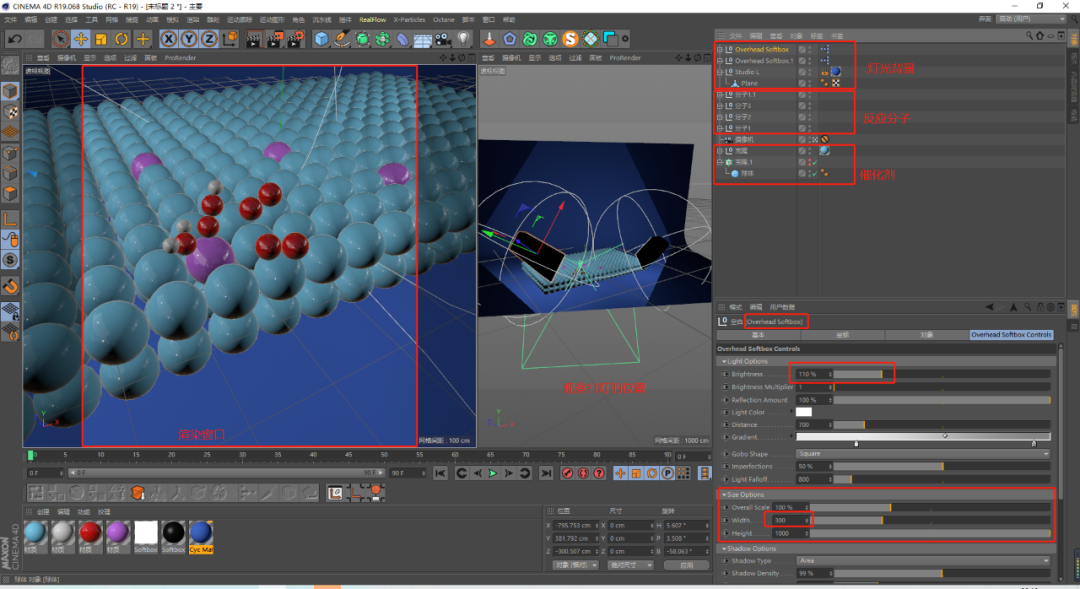

6、场景搭建： 打开内容浏览器的预设：GXG Light Kit Pro，添加背景和柔光箱，背景材质颜色通道调为深蓝色，柔光箱位置及参数如下图所示。(视图窗口是为了方便大家观察打灯的位置切换为了双联视图，学习时不用切换)。

7、渲染：添加全局光照和环境吸收效果，设置保存类型和路径等，渲染出图，如下图(节省空间，为部分效果展示)。

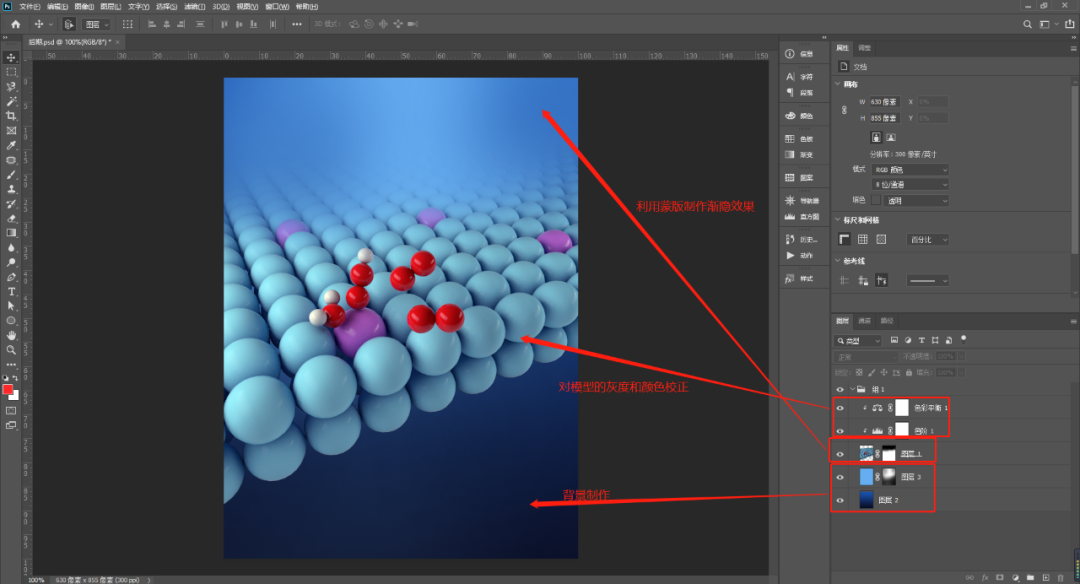

8、添加背景和渐隐效果：

背景：导入渲染图后，新建图层，使用渐变工具填充图层得到深蓝-亮蓝的渐变图层，再次新建图层，填充浅蓝色，使用图层蒙版得到中心局部的浅蓝色渐变。

渐隐效果：在渲染图层添加蒙版，填充白色，使用渐变工具或画笔工具修改蒙版的黑白填充区域控制渐隐效果。

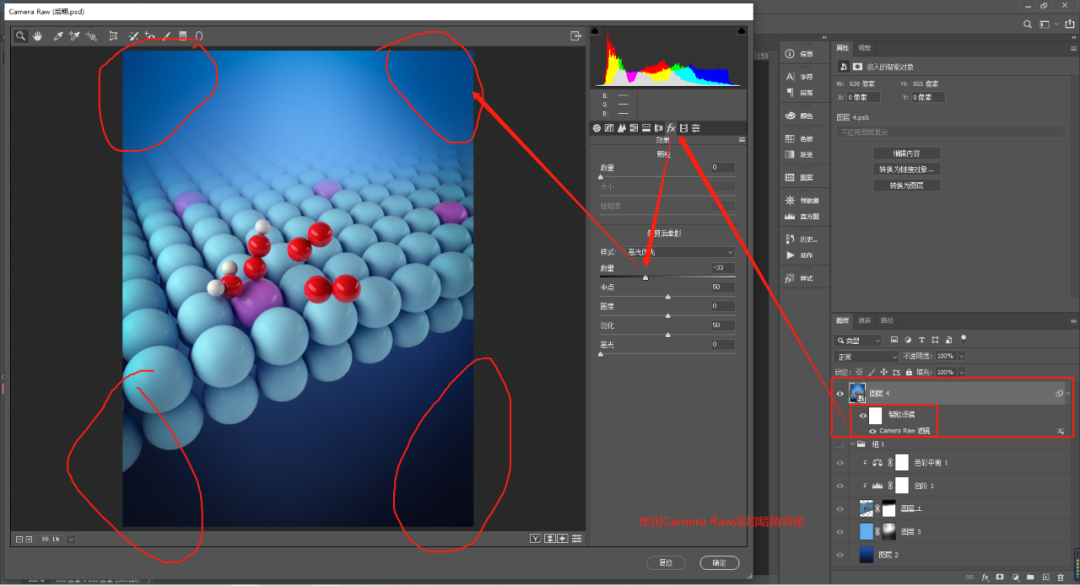

9、全选所有图层，按Ctrl+Alt+Shift+E，形成新的合并图层，图层空白处右键转换为智能对象，按Ctrl+Alt+A，打开Camera Raw 滤镜，添加晕角效果压边。

详细教程请看视频 建模部分：

PS后期：
