cdr添加节点快捷键_CDR使用形状工具调整图形形状的操作

1、添加和删除节点

鼠标左键内部颜色填充，右击外边框颜色填充

画好图形，形状工具选择图形的四个角点拉动，选中的四个角则转角成弧形，可调整到自己需要的弧形为止。

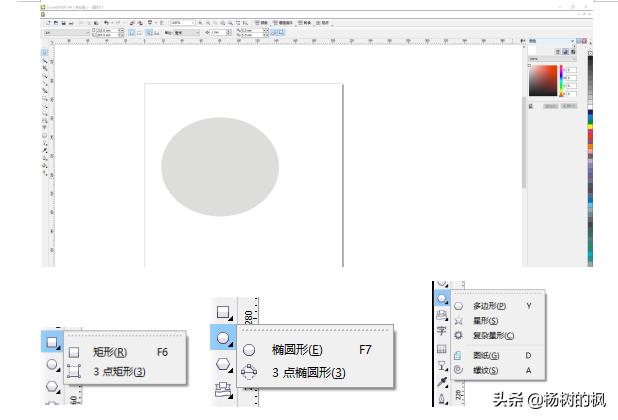

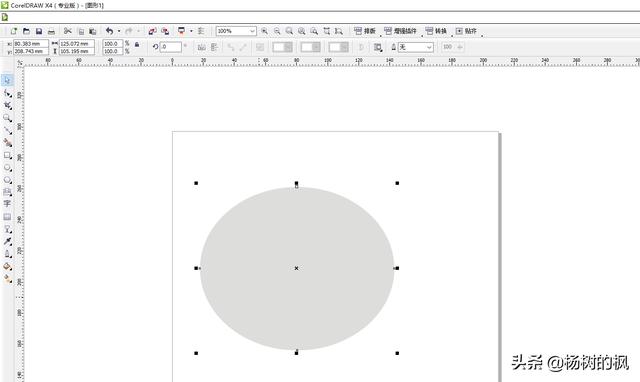

工具箱选择第一个，然后对着圆形鼠标左键点击一下

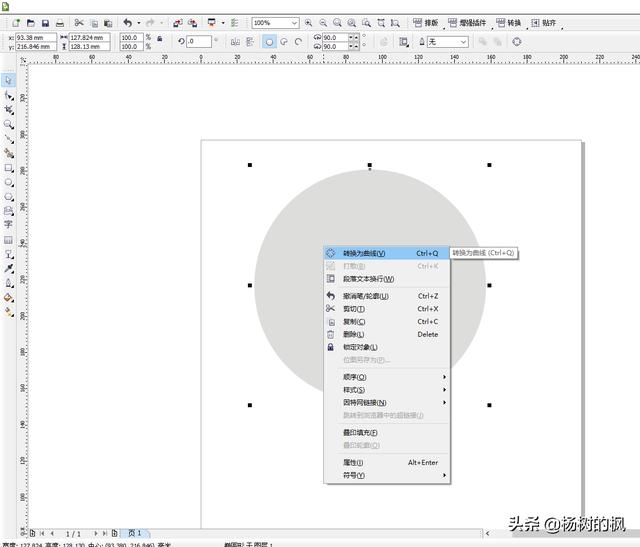

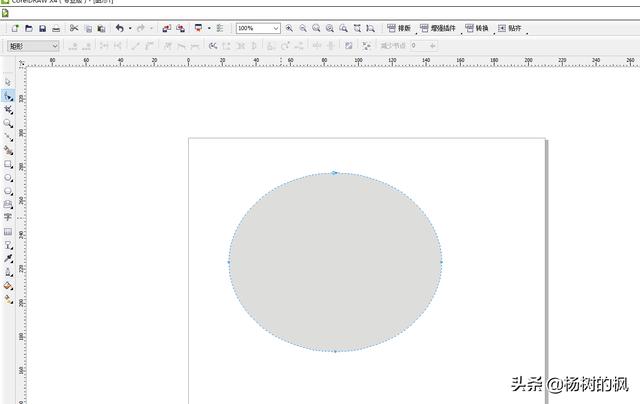

点击属性栏的转曲工具，或用快捷键CTRL+Q把图形转曲线，转曲后则可进行自由变换，点击图形任一边加上一个节点，拉动节点，则改变了图形形状。

快捷键后，选第二个

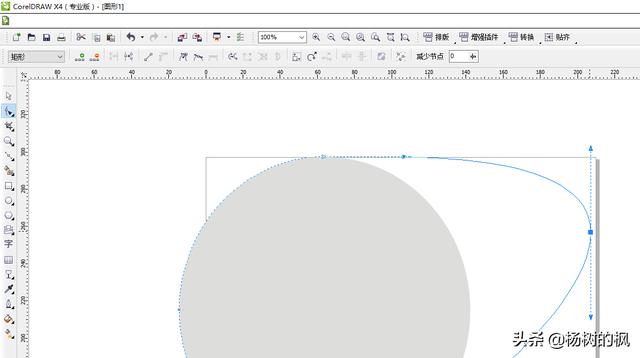

也可同时选择图形上的2个节点，进行拉动变形到自己想要的形状，根据自己实际情况来用变形。

鼠标左键找一个圆形角，双击就多了一个点工具属性栏变换性状

若觉得哪个节点比较碍眼，不想要，可双击节点来删除此节点改变形状。也可选择多个节点接键盘上的删除键来同时快速删除节点。

左键画一个正方形，按Delete删除键

2、形状工具简单实操

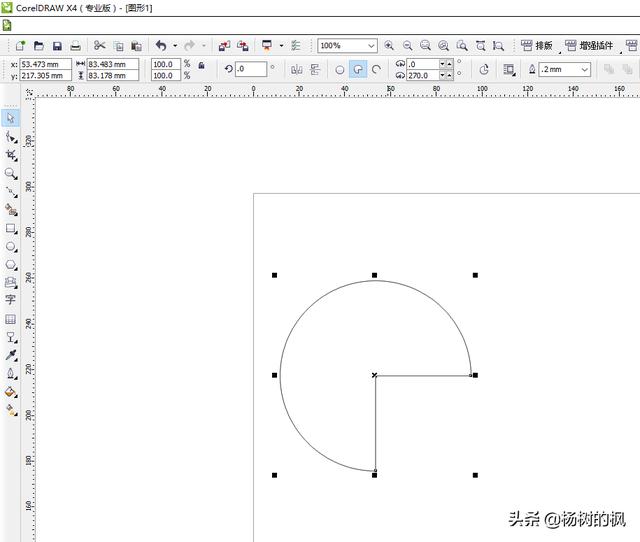

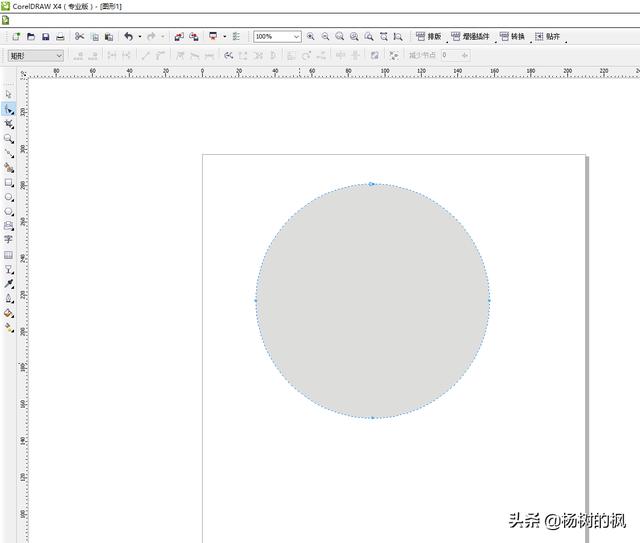

制作饼形图：首先画一个圆形，用形状工具拉动圆形上的唯一一个节点拖动角度，则可任意改变圆形成自己要的圆饼形状。做好形状填充不同的颜色，即完成了一个饼形图。

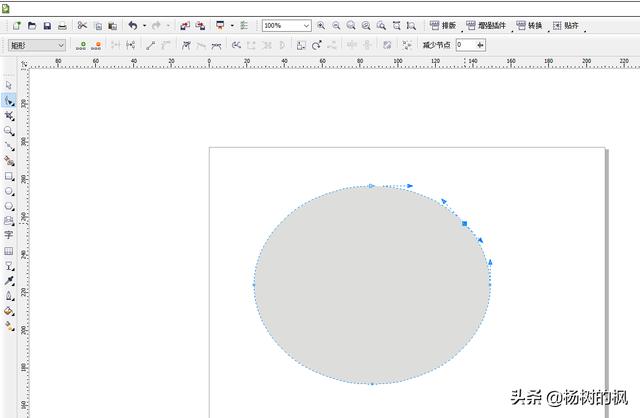

制作圆形对话框：这里把圆形转曲，选择一个地方点击三个节点，拉动中间一个节点，就能快速完成一个圆形对话框。

转曲快捷键 ctrl+Q

选三个点

工具属性栏找到第六个直线标志，点击一下后拉一下那两个节点
