行星齿轮计算_浅谈差速器行星齿轮轴强度分析

差速器行星齿轮轴在差速器的工作中起着相当的作用，包括扭矩的传递，行星齿轮的圆周定位，差速的实现等作用，然而，差速器行星齿轮和半轴齿轮强度有资料和书籍，详细讲解了强度的计算方法，却很少有资料和书籍介绍差速器行星齿轮轴强度的分析。因此，本文就行星齿轮轴的强度进行简单的有限元分析，包括材料的设置、约束方式、载荷施加、结果评判等完整过程。

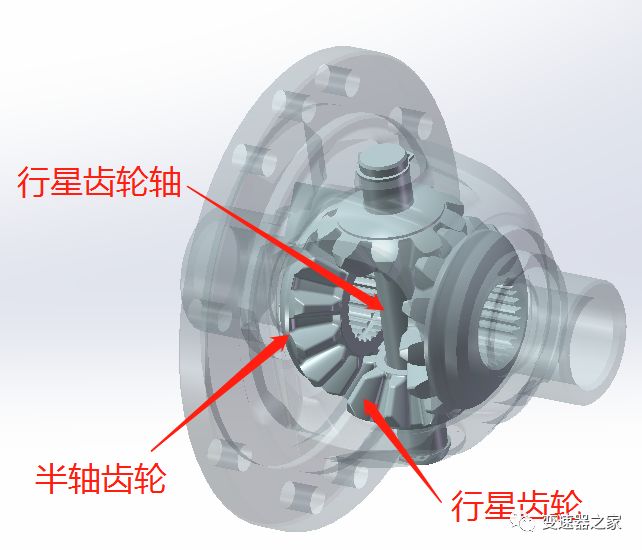

1. 差速器的结构原理

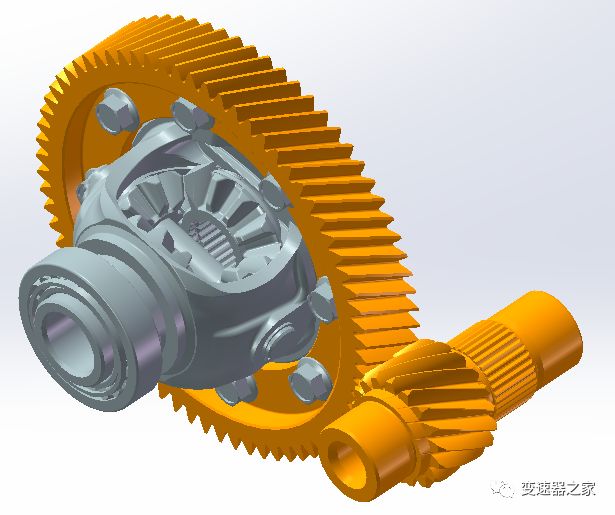

1.1首先，扭矩传递到主减速器从动齿轮，因差速器壳体与该齿轮通过螺栓固定在一起，因此，我们视同扭矩直接作用在差速器壳体上。

1.2行星齿轮轴始终与差速器壳体一起旋转。

1.3在不出现差速的情况下，行星齿轮随同行星齿轮轴以及差速器壳体一同绕半轴轴线公转，行星齿轮齿面与半轴齿轮齿面啮合，扭矩传递至半轴齿轮，半轴齿轮也随着行星齿轮及差壳一同绕半轴轴线公转，从而实现完整的动力传递和扭矩的输出。

1.4根据动力传递过程，我们分解出扭矩的输
