今天给大家推荐上图中的一个话题，想必很多人都浏览并参与过了。小编前不久看到，仍然有小伙伴在参与学习交流借鉴。这么好的东西，一定要拿出来分享观摩一下，扬长避短，共同进步~

帖子链接：http://bbs.gkong.com/archive.aspx?id=440241

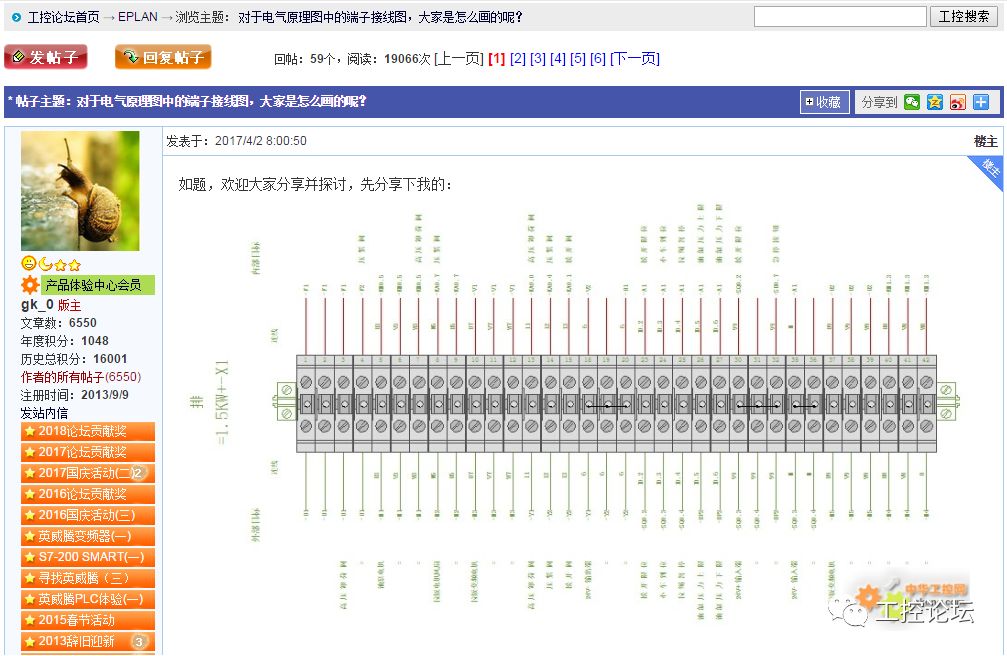

如题，欢迎大家分享并探讨，先分享下我的：

没必要画这么逼真吧

画格子

像装配图了。

原理图么！就正反转为例。就是一个主电路和控制电路，就这个原理图。有按钮或者接触器的地方直接会标注那个端子排后面跟着线号，不是你这么画的，就像楼上说的，你这是电气布置图

端子要画成这样，我是要让他重画的。
就要求一个长方形，里面写号，其它都多余。
一定是要弄清楚，图纸不等于实物，抽象要高于具体

画成这样我也是醉了！

这端子排画的真好！我都是小方格

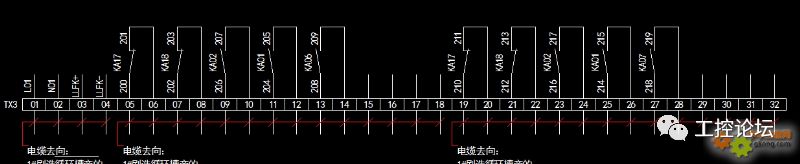

我用的是对应编号法，给出个实例如下：

赞一个，不错，简单扼要，就是越简单越好

这是EPLAN自动出来的，您认为应该怎么画呢？可否上图说明？

EPLAN自动出来的不见得好！

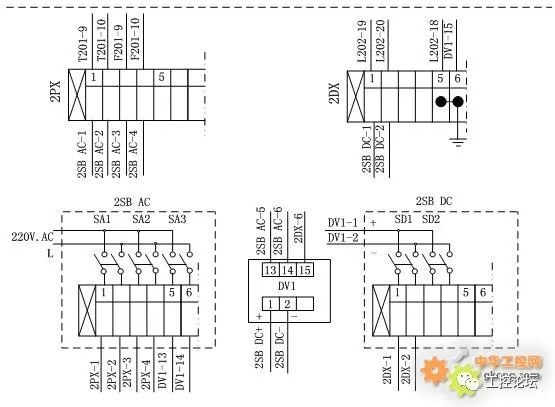

一般都是一个圆圈，如果是接到柜外的再加一个斜杠。

发个图看看

这个就有点专业了

楼主的这个端子图，是EPLAN自带的，对于柜外接线很实用。
只要标注清晰可以不顾内部原理直接查找现场部件连接就行。
现在的电气部件不管是PLC还是变频器、接触器、中间继电器、伺服、触摸屏。。。。。大都有连接点代号，详细的说明了连接位置。
对于自己设计图纸又要自己接线而且又不要求严格的小公司技术人员来说，是不用画得太仔细，只要自己能看懂就行。(用CAD描就行了，用EPLAN实属糟蹋 )
接线人员不是设计者，他们不用太去理解复杂的控制原理，只要导线直径、连接走向、连接位置正确就行。
这就要求了图纸设计者的设计细节要求及规范，图纸与实物相匹配，具体要高于抽象。如果随便画个框就行了，那IEC，GB干什么制定！
EPLAN 不会用的人的觉得很差劲，会用的觉得很方便！

说得好

楼主的端子排图是EPLAN自动绘制的，不是手绘的。
在EPLAN绘制原理图时，如果定义了端子排及接线端子并插入到原理图上，软件系统会自动统计出端子排图。
并形成清晰的X1、X2。。。端子图表。
实际制造电控柜时或者现场安装时(特别是较复杂的)，标准化批量高效生产时这样的端子排图还是很有效的。

是的，自动生成的相比手动输入的方便不会犯错，但是需要对端子进行定义

还在用2004/2007/2008版本AUTOCAD的飘过，不是不想用高版本的，是电脑吃不消2014的卡成狗，电脑还是I5的处理器，估计4g内存小了，装的软件多。

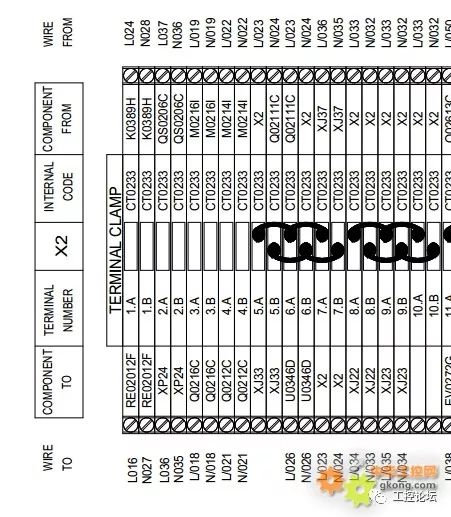

这是我做的端子连接图，可以看看效果如何！

我喜欢楼主附上的那种画法，我也是这样画的，简洁明了

关于电气原理图中的端子接线图，你是怎么画的？你喜欢哪种风格的，欢迎大家评论，哈哈就想看看谁的更厉害~
