风机盘管是水系统中央空调末端设备，用于舒适性空调使用。主要由换热器，风机等组成，其工作原理是由两个循环系统构成—风循环和水循环。水循环是中央机房过来的冷水(热水)经过水管在换热器内循环。

风循环是机组内不断的再循环所在房间的空气，使空气通过冷水(热水)盘管后被冷却(加热)，以保持房间温度的恒定。

1、风机盘管分类：

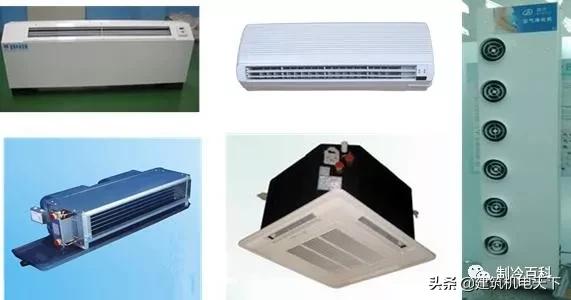

按结构分可分为：卧式、立式、壁挂式、天花吸顶式。

按安装方式可分：明装、暗装。

按冷却方式可分：单冷、冷暖双用。

其中，卧式暗装型要配合风管和风口使用。虽然风机盘管种类较多，但其结构、功能、原理大同小异。

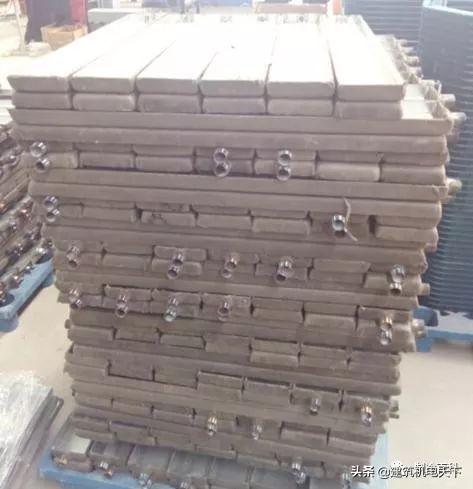

2、风机盘管结构：

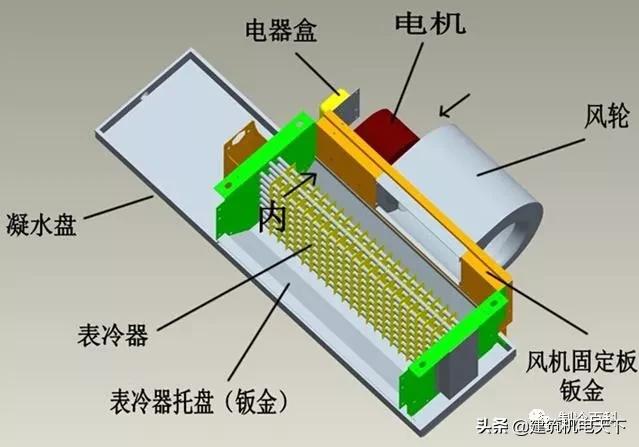

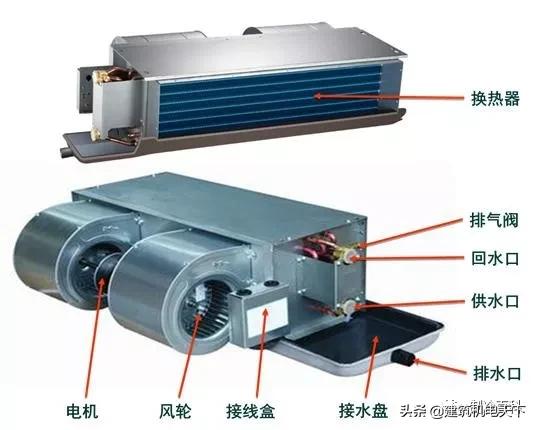

我们先了解下风机盘管主要构成部分：电器盒、电机、风轮、风机固定板、表冷器、表冷器托盘、凝水盘。

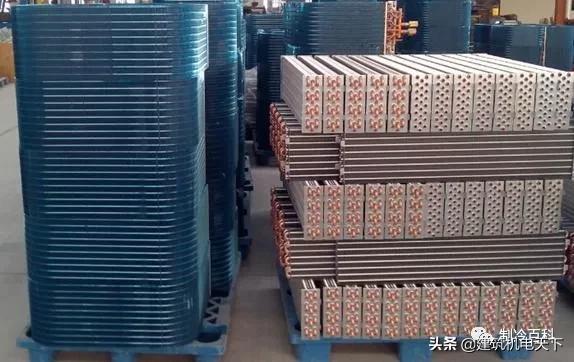

风机盘管的主要材料：蓝色亲水泊表冷器。

防滴漏凝水托盘：

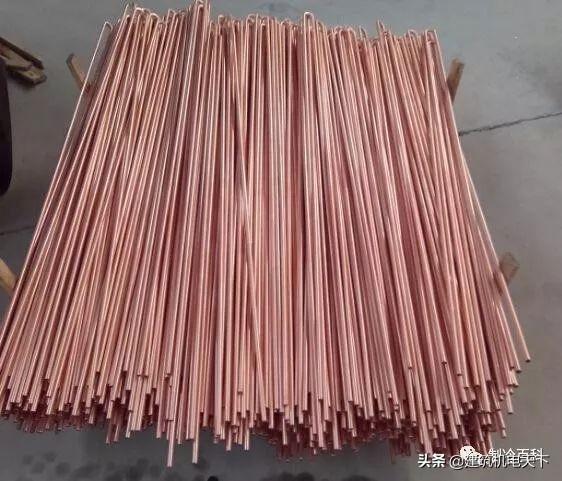

0.95厚纯铜铜管：

3、风机盘管组装全过程

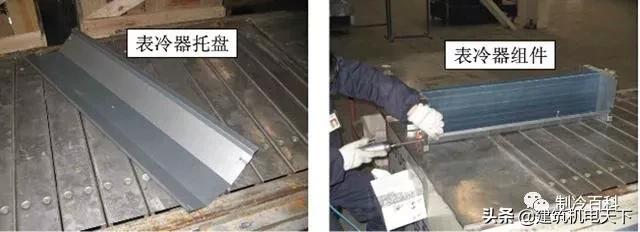

一、安装表冷器

1、把表冷器托盘放到线体上检查表冷器有无残缺损坏。

2、把表冷器固定在托盘上，要注意期间表冷器没有翅片倒坏、翅片太湿、表面出现白灰状物体等不良现象。

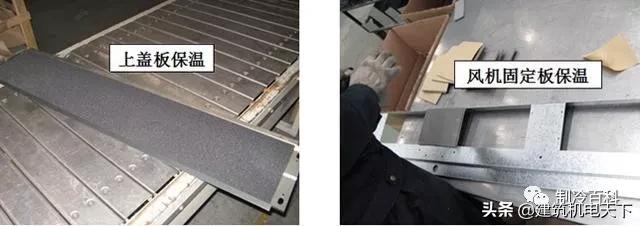

二、安装上盖、风机固定板保温

上盖板保温采用的是黑色海绵，保温隔音效果不错，要注意粘贴到位、没有褶皱、漏洞、歪斜等现象。最后在风机固定板贴上海绵板。

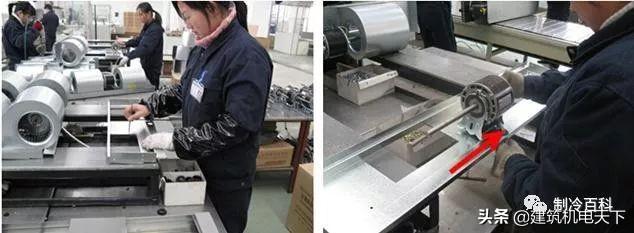

三、装电机

首先检查电机有没有导线破损等影响接触的问题，然后确认合格后，装上电机。

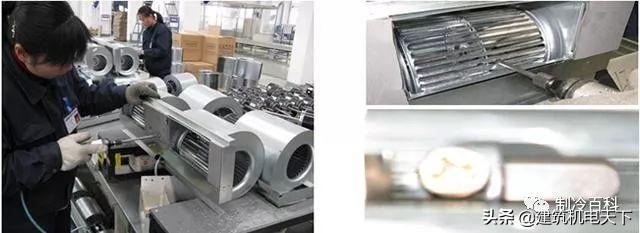

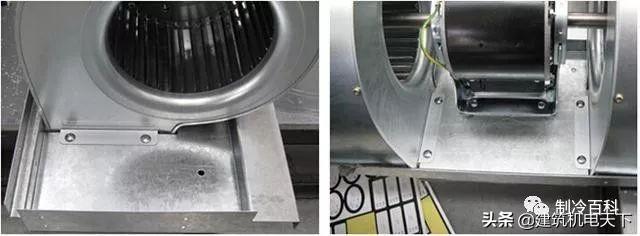

四、装风机

首先检查风机的风轮有没有凹凸等变形现象，检查合格后，把风机和电机安装在一起，期间一定注意风轮不要安装反了。

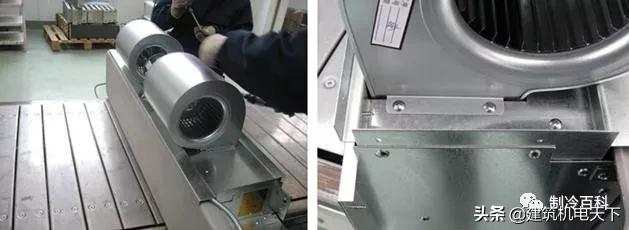

五、安装风机、电机

首先要检查风轮轴与电机轴是不是配合到位，然后把风轮与电机固定在一起。

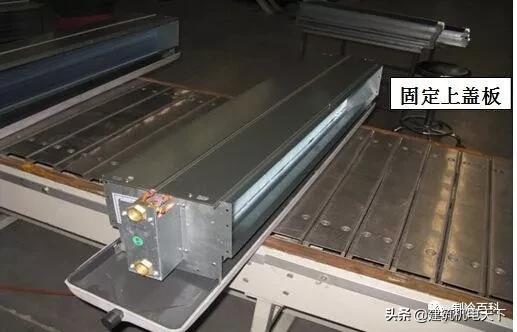

六、安装凝水盘、上盖板

首先把表冷器放到凝水盘里面，然后连接固定，最后盖上上盖板。

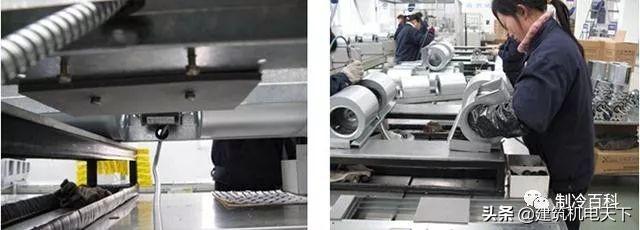

七、固定风机组件

首先注意电机线一定放在电机组件下面空隙的地方，以防导线损坏，发生漏电事故。然后用气动枪固定电机组件，上盖板，托盘。

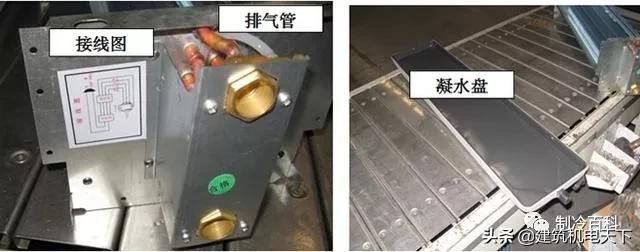

八、接线图与排气阀

贴上接线图，一定注意牢固美观，无褶皱。然后把排气管插到排气阀上，注意出口朝下。

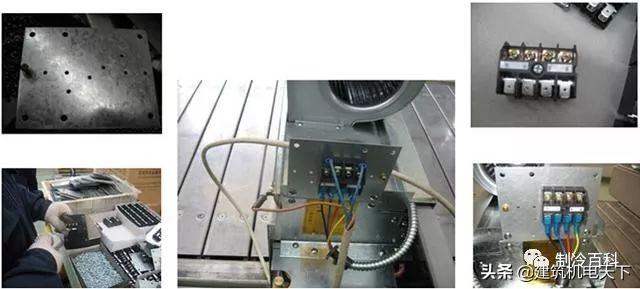

九、安装固定接线排与安检测试

首先接线端子与固定板安装固定在一起，用螺丝钉连接。然后取电机线，按照“黑—低、蓝—中、红—高、黄—零”的顺序将电机线插接到接线排上，插接要牢固，以免出现脱落的现象。

十、固定接线排以及安检测试

十一、固定接线排盒

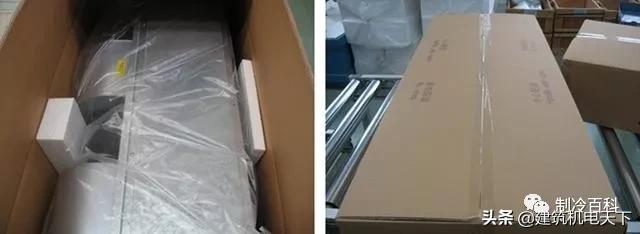

十二、套袋、封箱

4、风机盘管接管图与接线图：

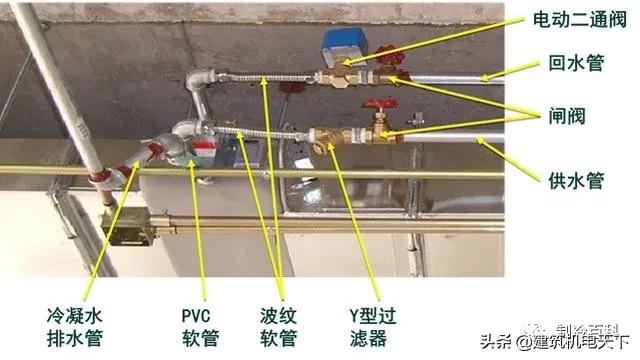

风机盘管接管图：

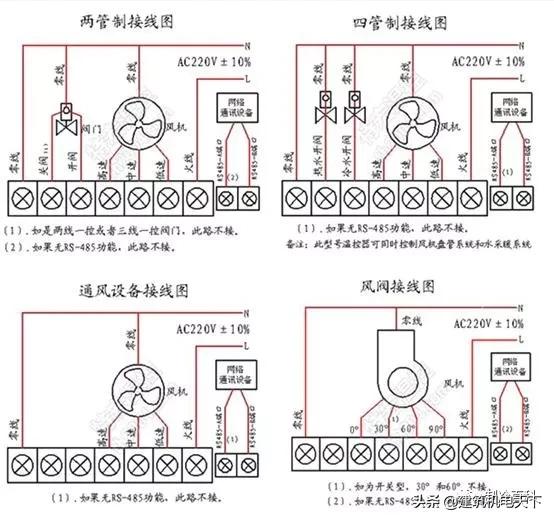

风机盘管接线图：

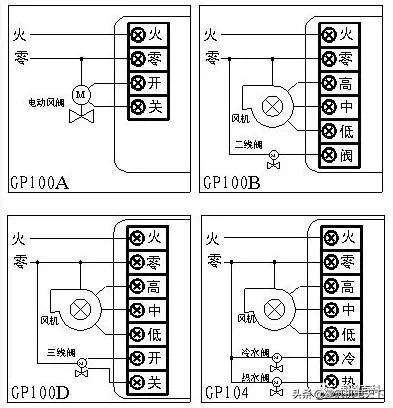

目前风机盘管常见接线如下：

风机盘管温控器接线：

1、零线，2、火线，3、高档，4、中档，5、低档，6、开阀，7、关阀。

无阀风机盘管接线原理：

按照图示进行接线，1号线接零线，2号线接火线，3号线接高档，4号线接中档，5号线接抵挡，把每根线插入端口，用螺丝刀顺时针拧紧。

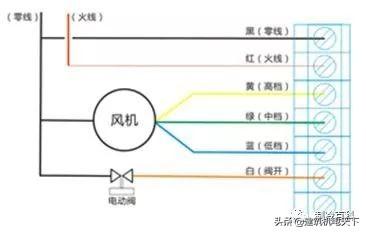

两线制阀风机盘管接线原理:

按照图示进行接线：1号线接零线，2号线接火线，3号线接高档，4号线接中档，5号线接抵挡，6号线接开阀，把每根线插入端口，用螺丝刀顺时针拧紧。

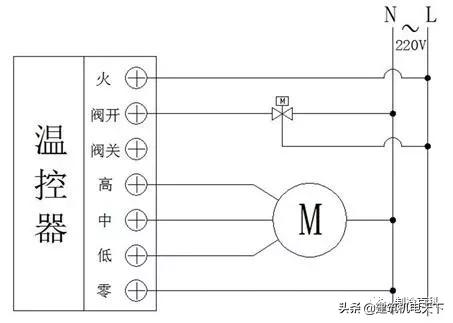

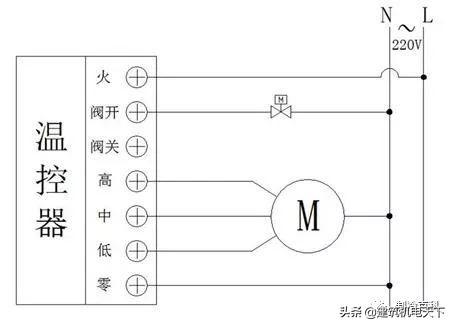

三线制阀风机盘管接线原理:

按照图示进行接线，1号线接零线，2号线接火线，3号线接高档，4号线接中档，5号线接抵挡，6号线接开阀，7号线接关阀，把每根线插入端口，用螺丝刀顺时针拧紧。

5、电动阀连接接线图

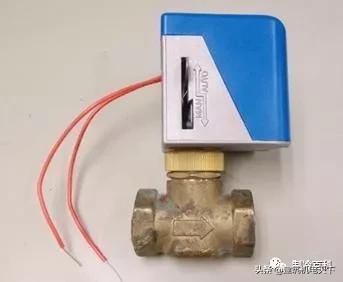

两线电动二通截止阀：

执行器是两线式，接零线和开阀线，无固定的连接，可任意接这两根线。更换时要关闭温控面板。

阀体为截止阀，有方向，接入水管时要注意水流方向与阀的方向是否一致，否则制冷量下降甚至不制冷。

两线电动二通截止阀接线图：

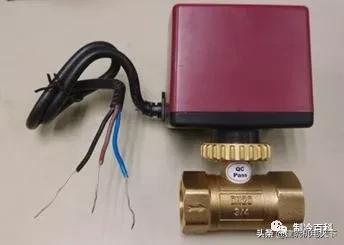

三线电动二通球阀：

执行器为三线式，接线方式为：棕色线接电源火线，黑色线接电源零线，蓝色线接开阀线。严格执行，不可接错。更换时必须将风机盘管电源断开，不可只关闭温控面板，以免触电。阀体为球阀，理论上无方向。

三线电动二通球阀接线图：

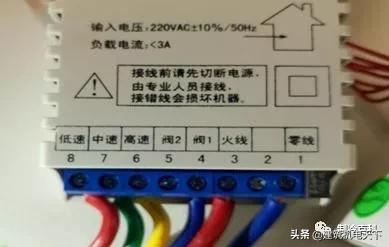

测定此类温控器电动阀接线柱的方法：

以下这种温控器电动阀接线柱未标开阀、关阀，只标出阀1、阀2，通常情况阀1为开阀，阀2为关阀。

若不确定可先接入火线和零线，通电，然后将面板关闭或在非制冷的模式，用电笔测量阀1、阀2接线柱，有电的为关阀，无电的为开阀；又或者在制冷的模式下，有电的为开阀，无电的为关阀。

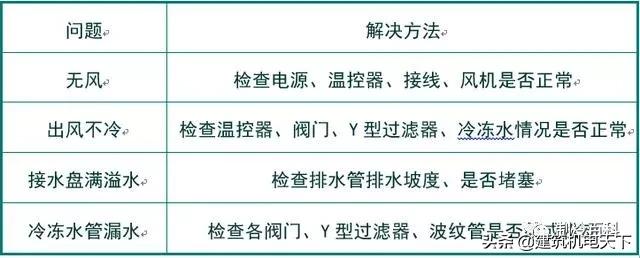

常见问题及解决方法：
