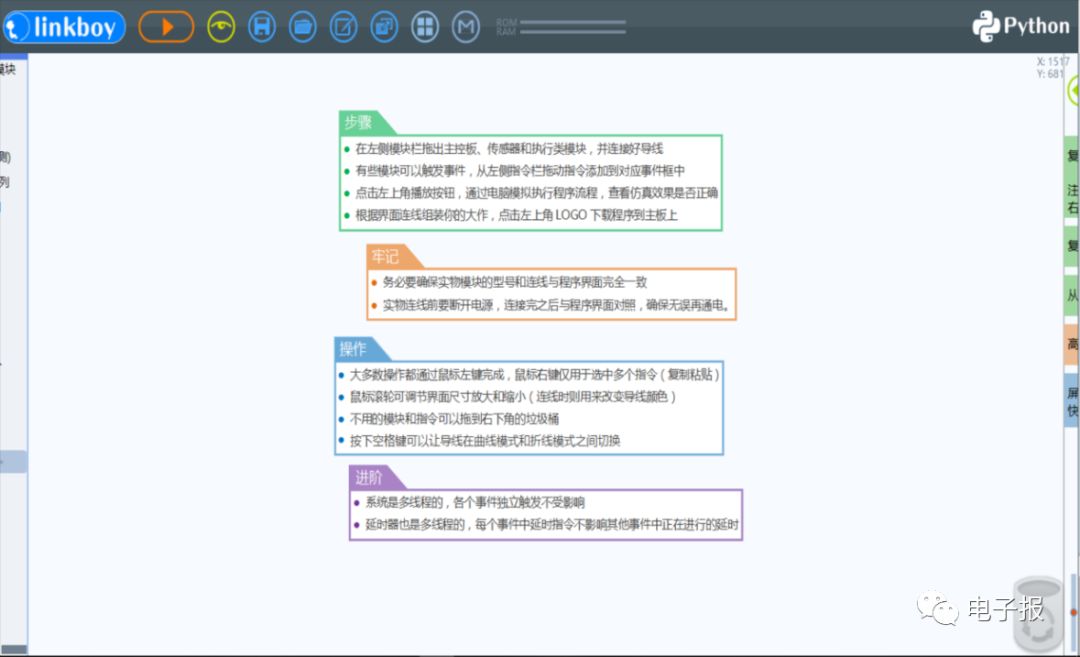

  Linkboy是一种高度模块化的编程仿真软件，并且是一种图形化的编程应用软件，软件简单、易懂、易操作，很适合不太会写C代码和青少年创客的编程应用，产品用户也可以自己和培养青少年创客体验编程。我们的项目是基于arduino开源硬件平台和Linkboy图形化编程软件设计的“城市家庭农场智能温控系统”。Linkboy编程及仿真软件见图1。

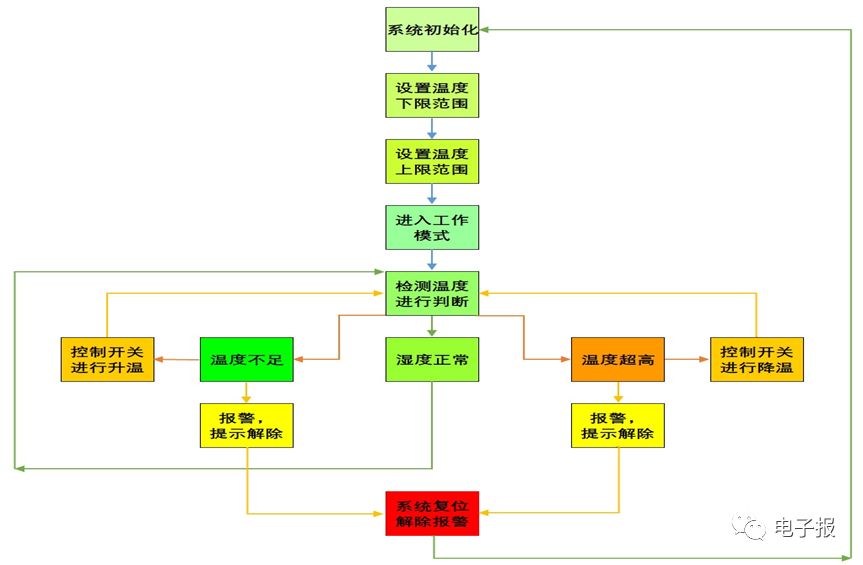

(图1) 一、需求及原理分析对于植物生长的几大要素，温度是很重要的要素之一，每种植物都有相应生长适宜的温度，低于生长温度则停止生长甚至发生冻害严重致死亡，高于生长温度则过度失水或被炙烤致组织器官破坏而死亡。所以，实时监测和调控温度对植物生长非常重要。按照项目需求，首先我们需要一个温度检测传感器来检测环境温度，并有一个主控系统根据不同的植物在不同的生长期和季节时段，设置一个温度下限和上限范围。当温度传感器实时监测的温度低于设置的温度下限，则发出“低温”报警提示，并打开升温电子开关执行升温调控，直到恢复至正常温度范围。当温度传感器实时监测的温度高于设置的温度上限，则发出“高温”报警提示，并打开降温电子开关执行降温调控，直到恢复为正常温度范围。如果忽略报警提醒或者解除报警进行人工升降温度操作，则需要系统复位(原理框图如图2)。

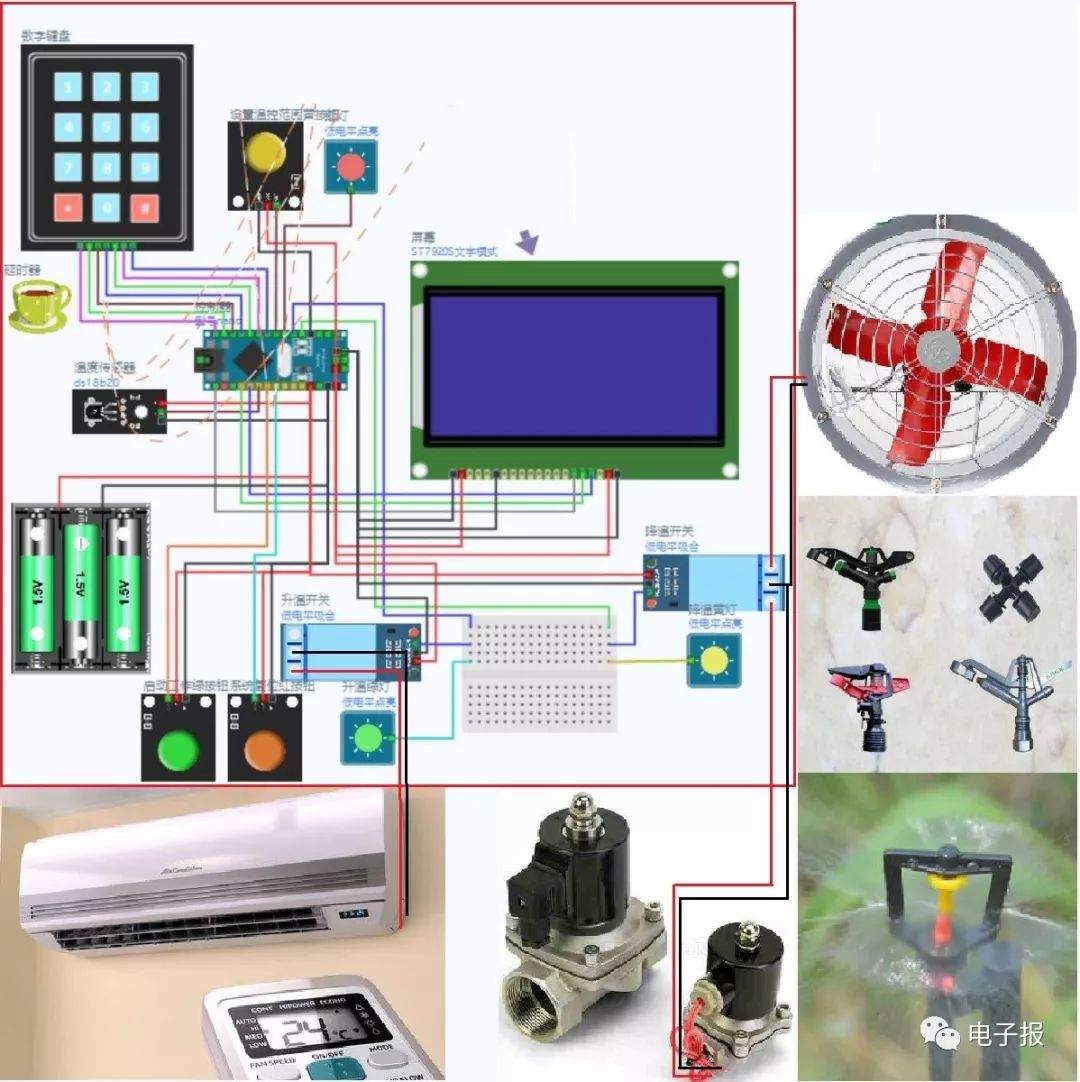

(图2) 二、硬件组成根据系统功能需求，项目需要用到的器件有：电源或蓄电池供电，温度传感器用于检测温度，液晶显示屏用于显示温度值等一些重要信息，矩阵键盘输入温度值，黄、绿、红三个按钮分别用于系统设置、启动工作和系统复位，红、黄、绿指示灯用于报警提示和指示状态，继电器作为调节控制部分电子开关使用，系统控制选用Arduino Nano作为主控板，系统组成及连接图见图3。

(图3) 三、软件设计启动Linkboy软件的快捷图标

，按照图3所示调出相关软件模拟组件，并进行连线(实物组件根据情况用类似的软件组件或电平端口代替)。根据功能需要，设置相关变量 为“温度下限”变量， 为“温度上限”变量， 为“温度检测”变量， 为临时变量。 (一)初始化和主程序对于初始化，一般是指对系统相关软硬件组件初始状态的清空或置为初始状态。此项目需要初始化做如下设置：临时变量N=
