学习Arduino这里我们使用一个仿真平台进行学习,名字叫做linkboy,但是不是女孩子就不能学哦,博主也是女孩子呢,我们一起加油吧。
官网:linkboy官网点击即可到达

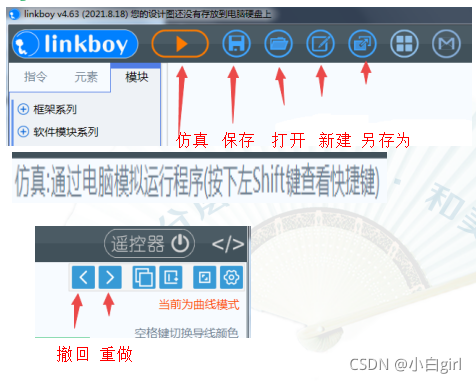

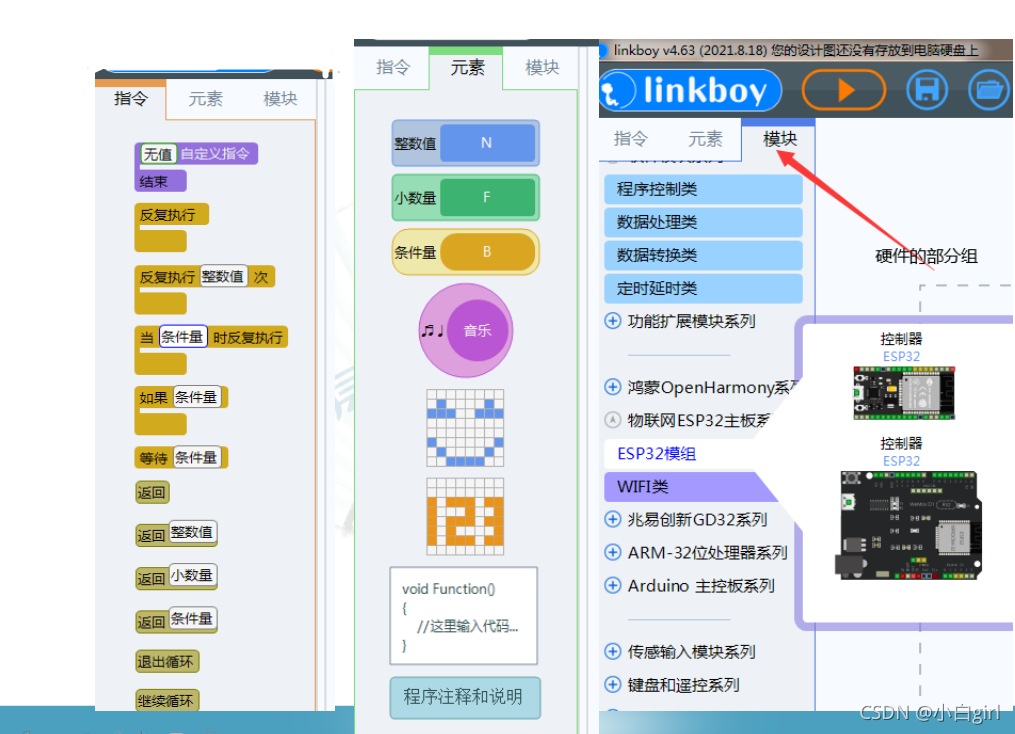

接下来我们来了解界面
认识完界面,我们开始学习一些基本的电路知识。
电路:由金属导线和电气、电子部件组成的导电回路。
电路的基本组成包括:电源、用电设备、导线,另外大部分的电路会包含开关。
电源一一提供电,例如:电池
用电设备–满足人类的需求,工作会消耗电,例如:灯
导线–连接电路中的所有设备,实现导电。例如:电线
开关–控制电路通断,例如:台灯的开关按钮
电路的状态包括导通和断开两种,其中电路导通时称为通路、电路断开时称为断路。只
有电路导通时,才会有电通过,用电设备才能工作。

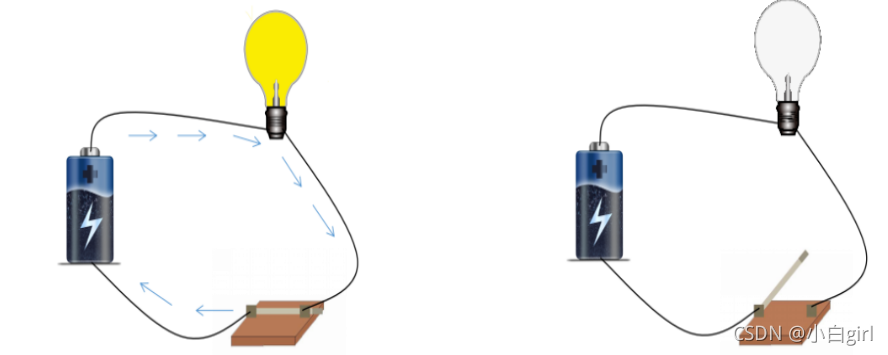

如图中的电路,开关则是控制电路导通和断开的关键点。当按下开关时,电可以流通,
灯点亮,此时的电路称为通路;当开关没有闭合时,电不能流通,灯不亮,此时的电路
称为断路。
在主板中我们一般会用VCC(代表正极),GND(ground地面)(代表负极)
在电路图中我们一般正极(+)和负极(-)区分。
LED元件有两根引脚,其中长的引脚为正极、短的引脚为负极,简记为:长正短负
我们今天要做的

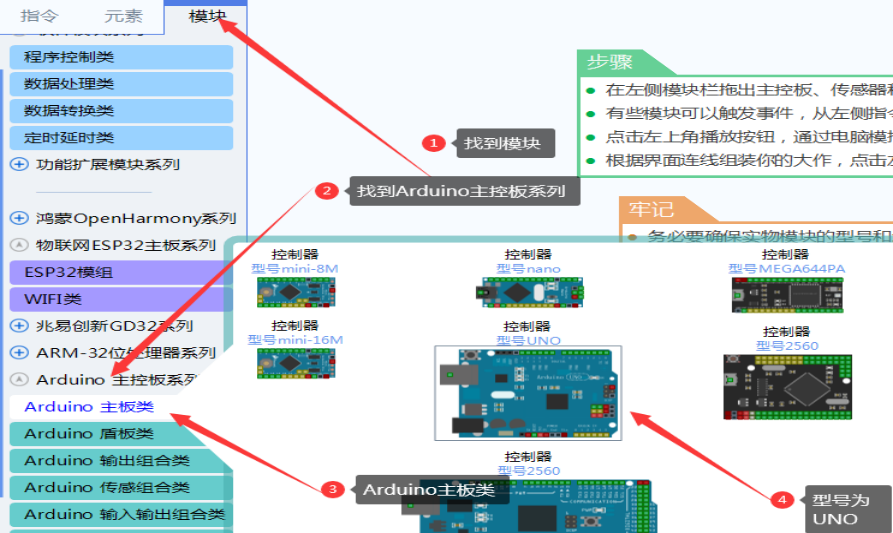

第一步:找到开发板

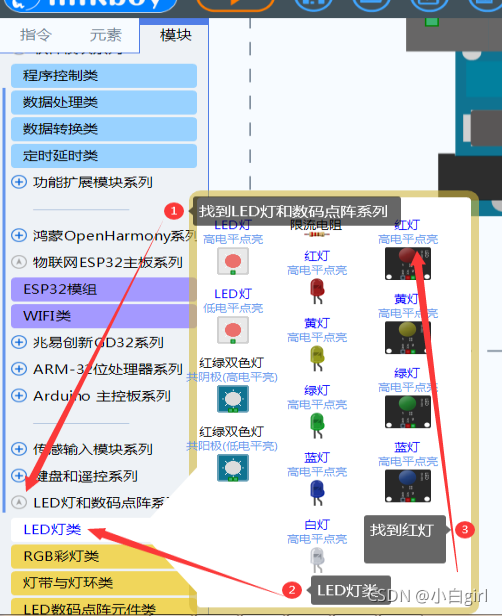

第二步:找到合适的灯**

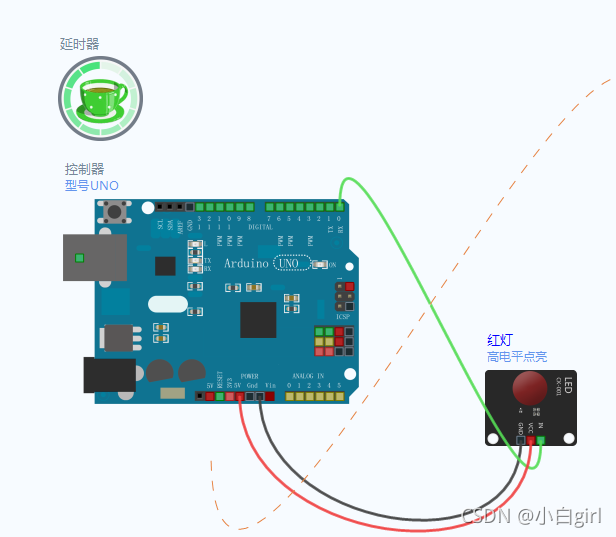

**第三步:将其按照图示进行连

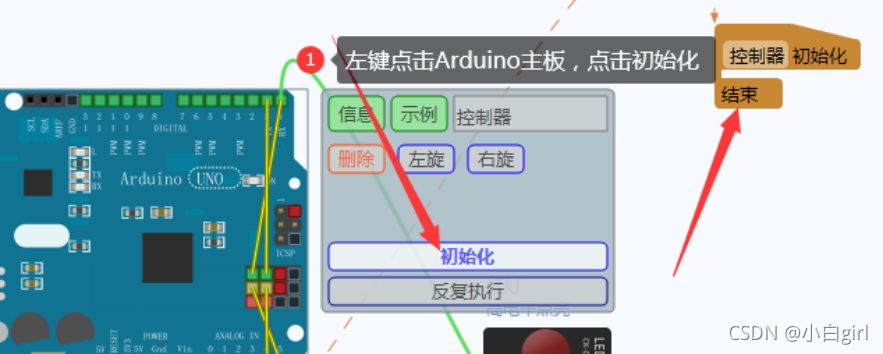

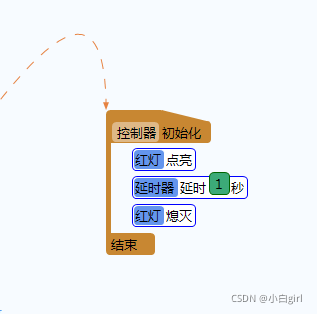

第四步:软件编程
第五步:保存 仿真
我们就可以看到仿真区域,红灯亮了。
