creo扫描选择多条链作为轨迹_Proe/Creo如何使用可变截面扫描创建曲面-垂直于投影...

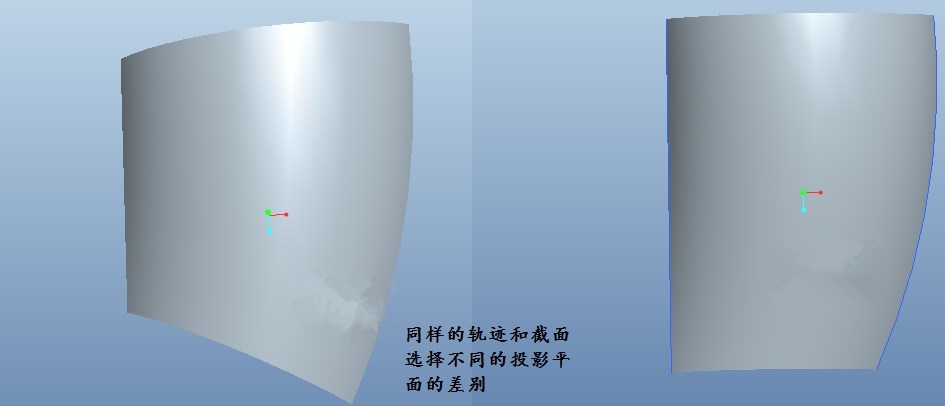

可变剖面扫描中的垂直于投影是指曲面剖面平面沿指定的方向垂直于原点轨迹的2D投影,即剖面垂直于原点轨迹在指定平面上的投影。以下图为例。


方法:

1.新建零件文件。

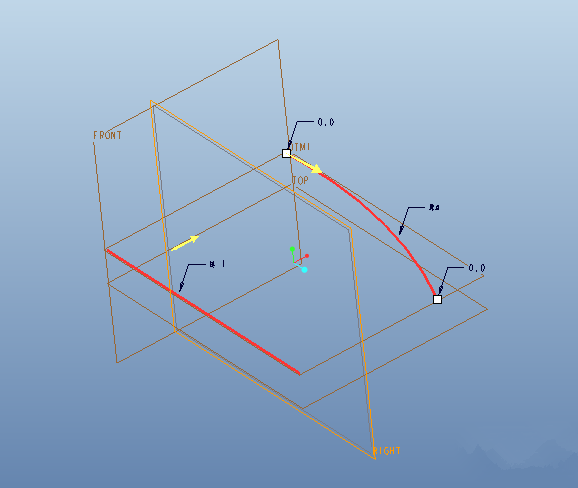

2.新建一个基准平面DTM1,点击基准平面工具,选择TOP平面,偏移80.

3.点击【草绘】,选择DTM1平面作为草绘平面,绘制如下草绘。


绘制完成后,点击勾号。

4.点击【插入】-【可变截面扫描】,弹出如下控制面板。信息栏出现“选取任何数量的链用作扫描的轨迹。”


1)按住Crtl依次选择弧线和直线两条轨迹线,第一个轨迹线系统默认为原点轨迹线,另一条为辅助轨迹线。可以调整黄色箭头的位置从而调整草绘的起点。

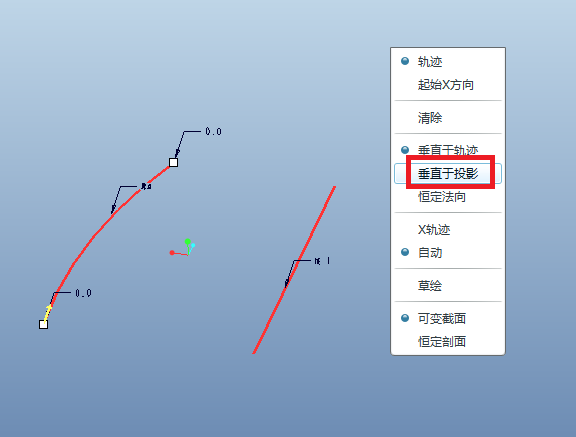

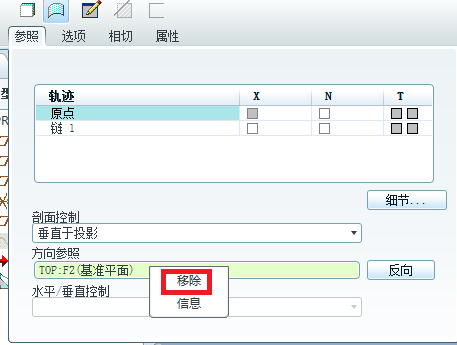

2)鼠标右击选择【垂直于投影】。

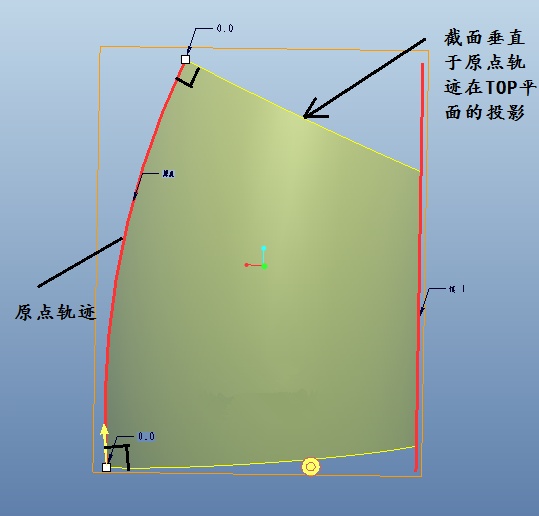

在信息栏提示:“选取一个平面、轴、坐标系轴或直图元来定义投影方向。”这里选择TOP平面。


3)鼠标右击选择【草绘】。

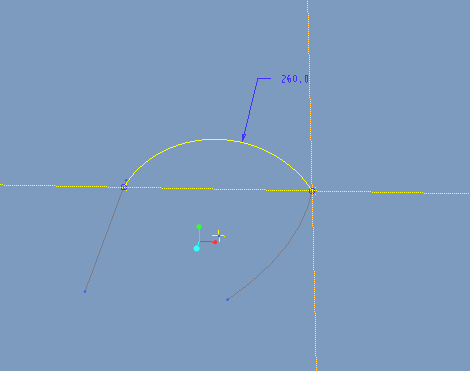

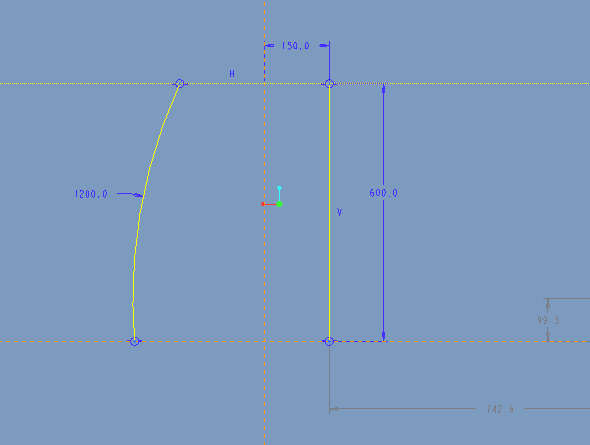

进入草绘环境,绘制如下草绘。


点击勾号完成。

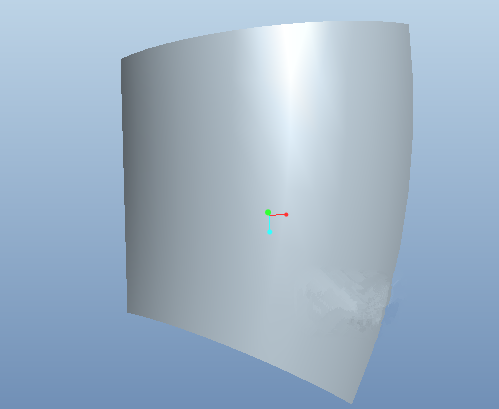

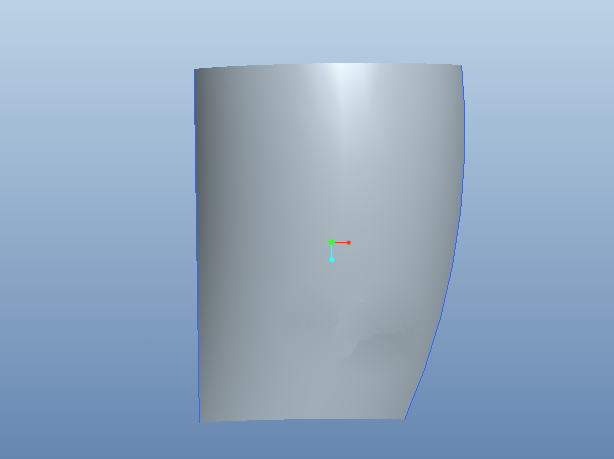

完成。

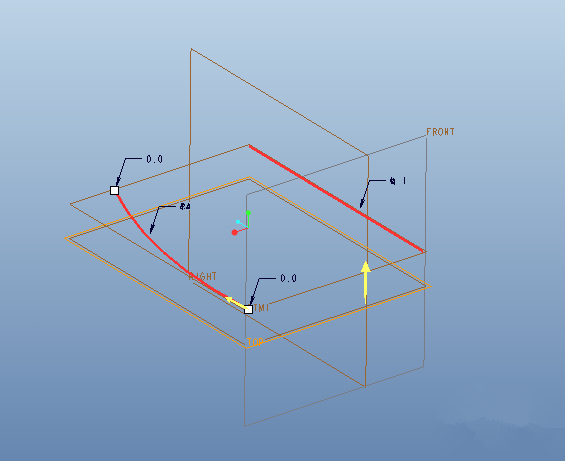

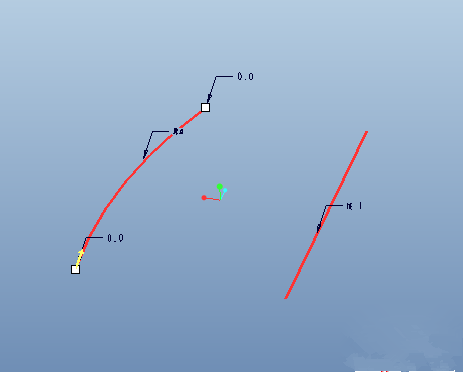

5.移出上面的可变截面扫描的截面并移出TOP平面。

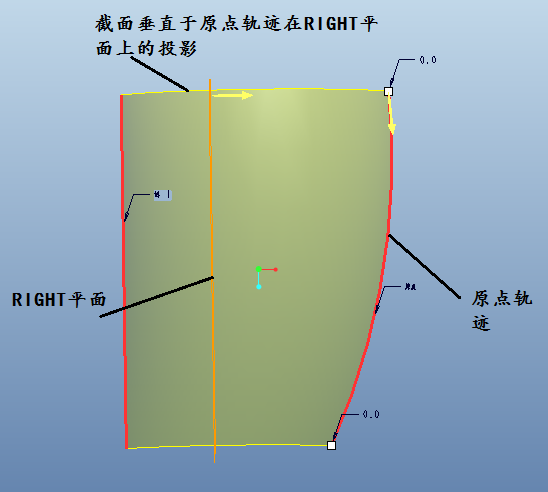

6.选择RIGHT作为投影平面。

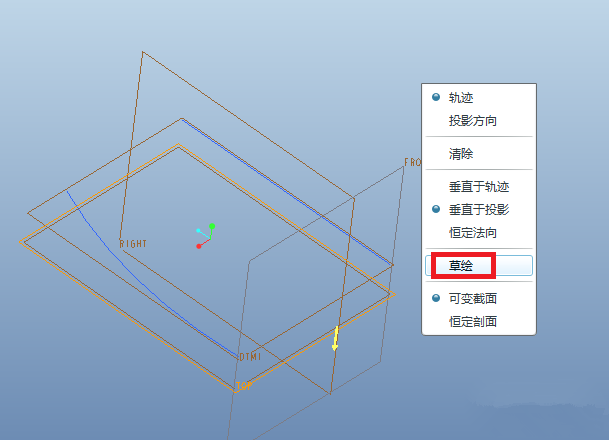

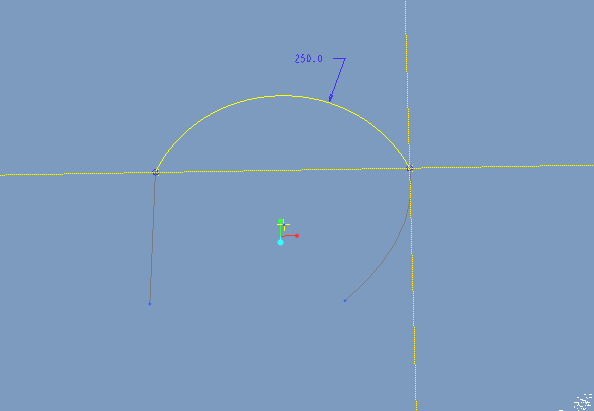

鼠标右击选择【草绘】,绘制如下草绘。


点击勾号,完成。
