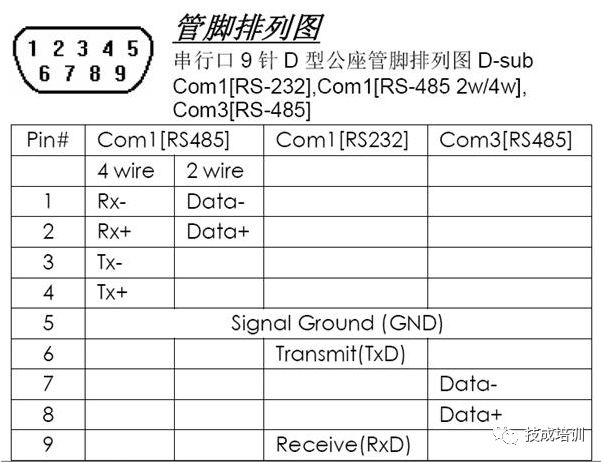

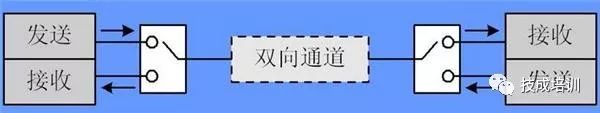

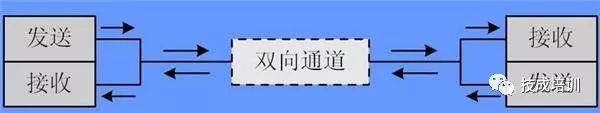

在威纶通触摸屏的系统参数设置页我们可以看到，接口类型里面有不同的类型， RS232、RS485、RS485 2W、RS485 4W，经常有学员问RS-485 2W和RS-485 4W有什么区别呢？那小编就给大家解释一下~ 我们看到这个触摸屏串行接口除了RS485，还有RS232，在此我们顺便把串行接口RS485/RS232/RS422简单说明区分一下。 RS232：属于三线制通讯(发送线1根，接收线1根，公共线也就是参考地GND1根) RS422：属于四线制通讯(发送+、-各一根，接收+、-各一根) RS485：属于两线制通讯(信号正1根，信号负1根) 由上可看出，RS422的两个正接到一块，两个负接到一块，就成了RS485。 首先，我们看一下串口的管脚定义图(不同型号触摸屏可能有所区别)，RS-485 4W是四线，1是Rx-，2是Rx+，3是Tx-，4是Tx+，而RS-485 2W是两线，1是Data-，2是Data+。有没有发送RS-485 4W和RS422的线其实是一样的？都是四线。其实，RS-485 4W可以说是RS422，为全双工，RS-485 2W为半双工。 那全双工和半双工的区别是什么呢？ 全双工：可以简单的理解为，通信系统的每一端都设置了发送器和接收器，因此通信双方都可以在同一时刻同时发送和接收数据。而无需进行方向的切换。 半双工：用一根线即做发送又做接收，虽然数据可以在两个方向上传送，但通信双方不可以同时发送和接收数据，因此需要通过收/发开关进行切换。

总结一下，RS485 2W表示的是接线方式即两线制，也就是除GND外有两个信号线要接，属于半双工通讯方式。RS485 4W 表示的是接线方式即四线制，也就是RS422的方式，除GND外有四个信号线要接，属于全双工通讯方式。这下可记住咯~
