cisco 《连接网络》实验wan综合实验_实验11：搭建无线一体化网络

任务一 胖AP无线一体化网络的配置

一、【实验背景】

无线扩展器就是一个Wi-Fi信号放大器，它的作用是将您家里、办公室等环境中已有但是较弱的无线Wi-Fi进行增强放大，从而使得每个角落都有较强的信号。使用扩展器的目的是增强放大已有无线信号，所以，设置前请明确需要放大的无线信号及密码。

二、【实验目的】

1.了解无线扩展器的配置；

2.掌握胖AP无线一体化配置流程；

三、【实验内容】

1.使用手机设置TL-WDA6332RE双频无线扩展器的方法。

四、【实验器材】

TL-WDA6332RE双频无线扩展器1台、智能手机1台

五、【实验步骤】

1、将无线扩展器接电，指示灯红色常亮，稍等片刻后，扩展器完全启动。

✍Note

出厂默认情况下，双频无线扩展器会发射名称为TP-LINK_RE_XXXX和TP-LINK_5G_RE_XXXX的无线信号(在底部标贴可以查看，XXXX为MAC地址后四位)，请务必连接默认的无线信号。

注意：如果搜索不到出厂默认信号，建议将无线扩展器复位后再进行设置。复位方法为：通电状态下，使用牙签/回形针按住RESET小孔5-8S至指示灯快闪3下后，再松开RESET。

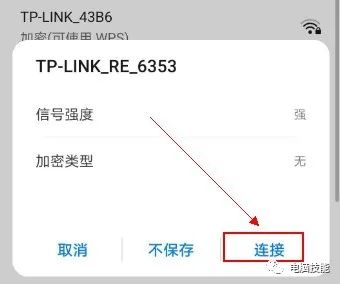

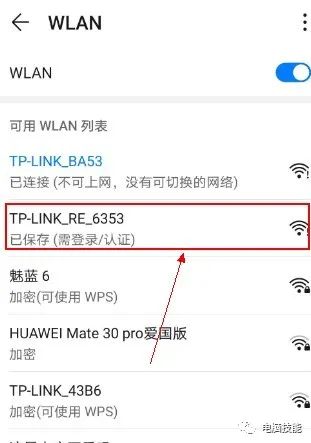

2、打开手机【设置】/【WLAN】，找到扩展器会发射名称TP-LINK_RE_XXXX，点击连接

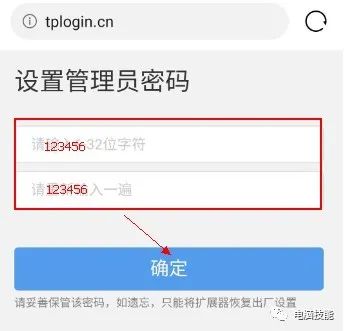

3、弹出【设置管理员密码】界面，输入密码如123456，点击【确定】按钮

✍Note

1)设置扩展器的登录密码并记住该密码，以备后期使用。

2)如果没有自动弹出登陆页面，请打开手机浏览器，在地址栏手动输入tplogin.cn或192.168.1.253。

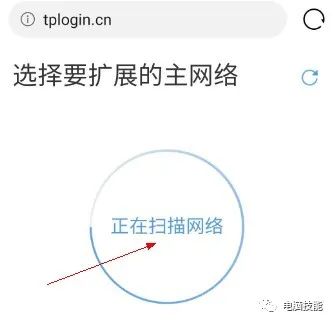

4、系统显示正在扫描网络信号，如下图：

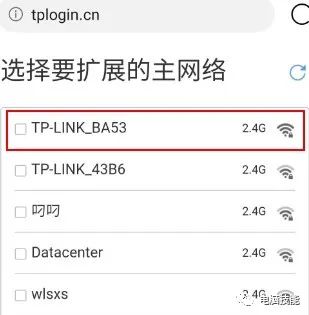

5、等网络扫描结束后，会显示搜索到的信号列表

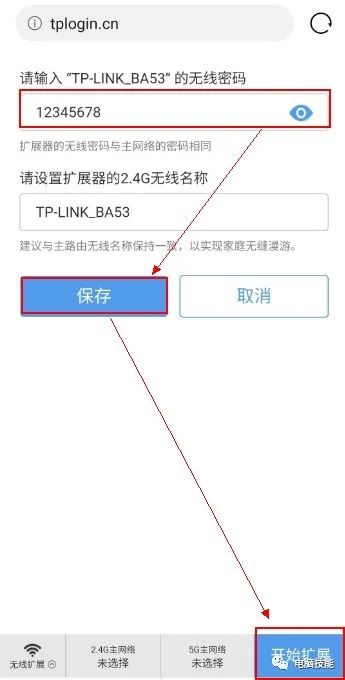

6、选择你想扩展的信号，输入密码后扩展

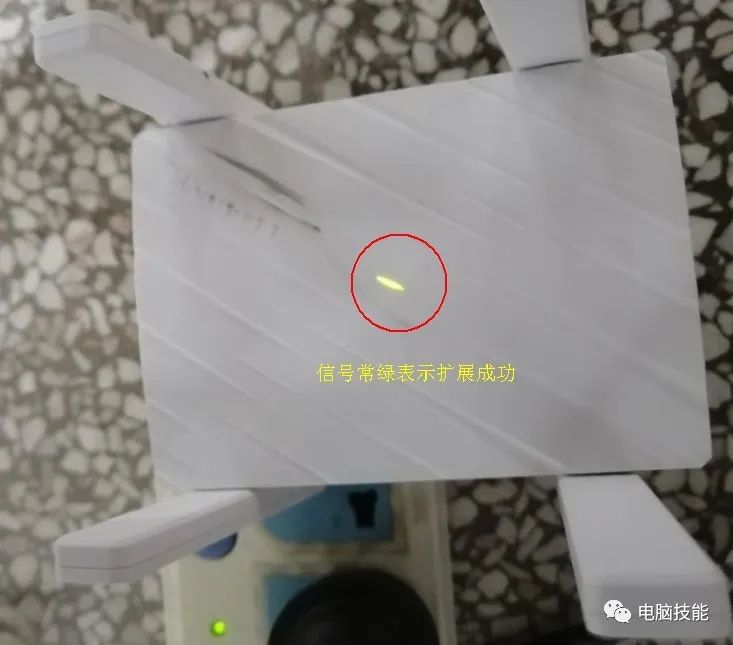

7、等待系统自动扩展，扩展成功后信号灯变绿

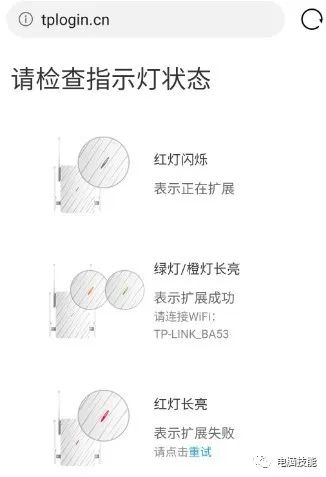

8、如果扩展失败，请参考以下指示操作

✍Note

1、如果搜索不到，可能信号太弱，可尝试调整扩展器与路由器之间的距离；或者可能主路由器信号名称为中文，请将主信号名称改为字母或者数字。

2、如果担心无线密码输入错误，可点击密码框后的眼睛图标，显示密码。

3、扩展器的无线名称与路由器信号名称一样，可实现漫游。

任务二  瘦AP无线一体化网络的配置

一、【实验背景】

POE·AC一体化路由器，专为中小型企业、办公室等环境开发的企业级路由器产品，内置AC(无线控制器)和标准PoE(以太网供电)功能，可以搭配TP-LINK AP产品组建无线网络，统一管理TP-LINKAP产品并为其供电。

二、【实验目的】

1.  掌握AC一体化路由器的配置；

2.   掌握AC控制端配置AP的方法；

三、【实验内容】

1.  使用电脑配置TL-R479GP-AC一体化路由器来统一管理AP；

四、【实验器材】

无线路由器TL-R479GP-AC 1台及配套AP4台、网线2条、台式电脑4台、智能手机1台

五、【实验步骤】

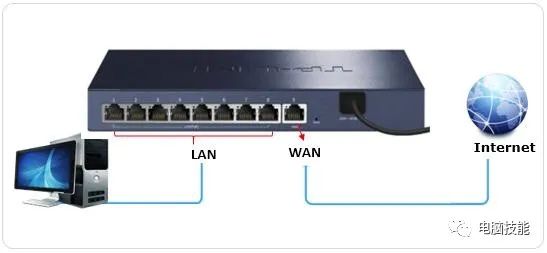

1、将前端上网的宽带线连接到路由器的WAN口，设置上网的电脑连接到路由器的LAN口。连线如图所示

注意：连接好线路之后，请确认对应的接口指示灯常亮或闪烁。

2、打开电脑浏览器，清空地址栏并输入路由器的管理地址192.168.1.1，在弹出的创建账户与密码界面中，设置用户名及管理密码，设置6~15位的管理密码，点击【确定】，登录路由器管理界面。

注意：请记住设置好的管理密码，用于后续管理路由器。

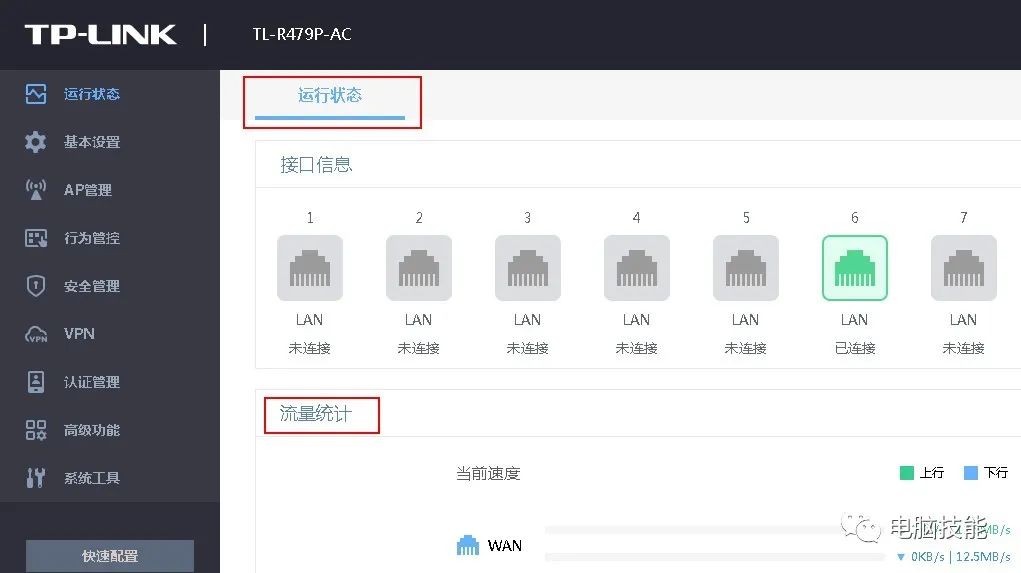

3、登陆界面后会显示路由器的运行状态

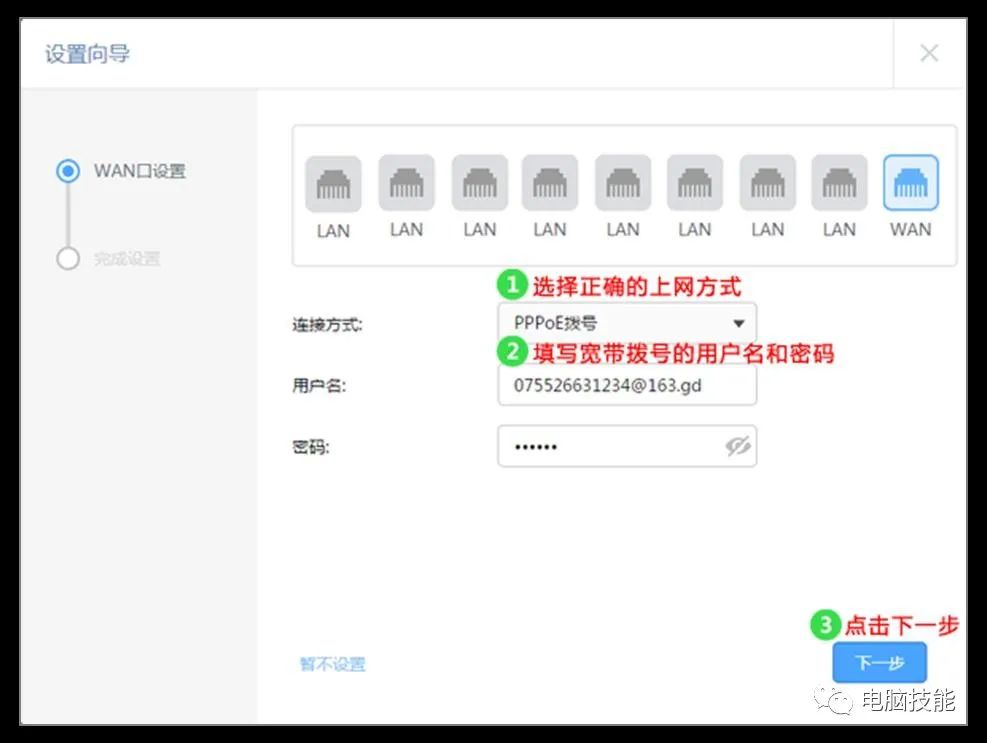

4、选择【快速配置】，根据实际选择【WAN口】的【连接方式】，并设置对应的上网参数。

本文以PPPoE拨号为例，填写运营商提供的宽带拨号的账号及密码，并确定该账号密码输入正确，点击【下一步】。

本实验室采用静态IP地址方式，IP地址规则为192.168.7.x,x代表学号

✍Note

76%的用户因为输错宽带账号密码导致无法上网，请仔细检查输入的宽带账号密码是否正确，注意区分中英文输入、字母大小写、后缀是否完整等。如果不确认，请咨询宽带运营商。如果上网方式为【动态IP】直接点击【下一步】；如果为【静态IP】上网，填写对应参数后点击【下一步】。

5、核对WAN口参数，点击【完成】，完成上网设置。

至此，路由器共享上网设置完成。

 下面通过AC来管理和设置AP

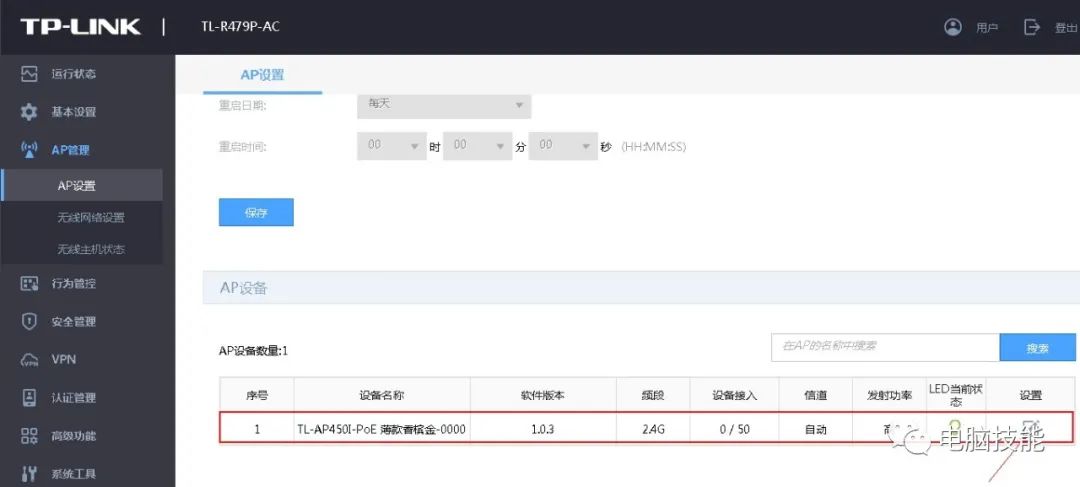

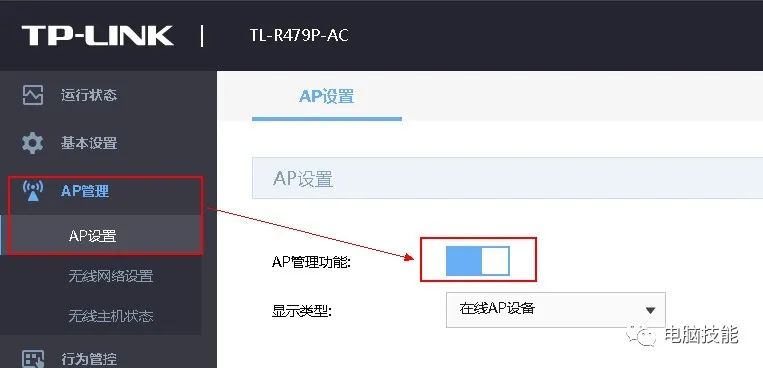

1、将AP的网线连接到路由器的任意LAN口，点击【AP管理】/【AP设置】，启用【AP管理功能】，显示类型选择为【在线AP设备】，列表中将会显示当前在线的AP，并可以对AP进行管理。

注意：若部分AP无法发现，请确认AP的模式开关已拨到FIT模式(瘦AP)、同时检查AP与路由器之间的网线已接好。

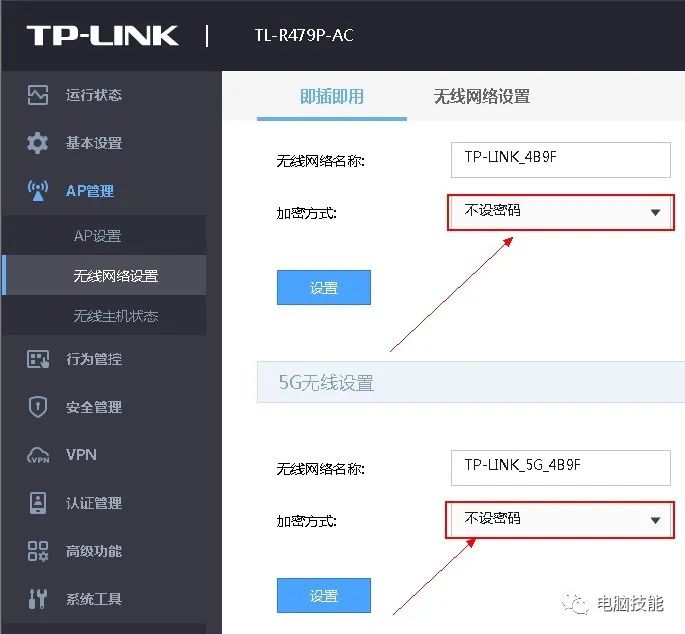

2、点击【AP管理>无线网络设置>无线网络设置】，分别设置已经在线AP的2.4G和5G无线名称和无线密码。

设置完成后，所有AP都能同时发射2.4G和5G的无线信号。

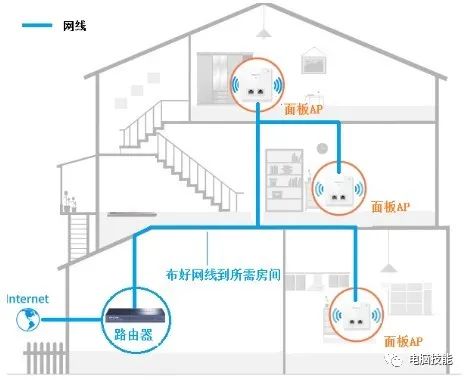

至此，POE·AC一体化路由器搭配无线AP组网设置完成，笔记本、Pad、手机等无线终端搜索连接无线信号即可上网。

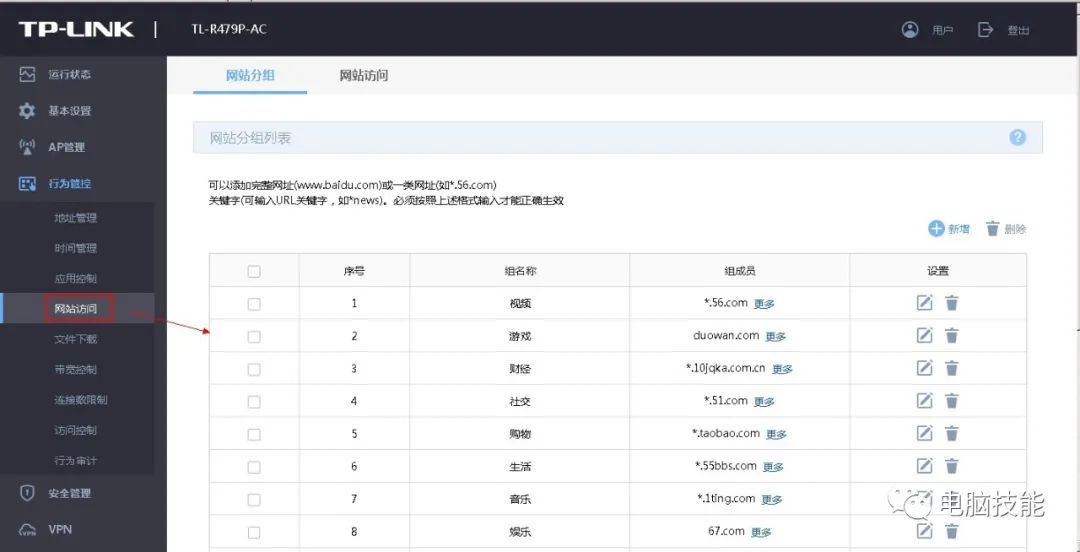

注意：这种企业级的路由器还有一个安全管控功能，请同学们自由探究。

六、【实验调试】

学生自行完成本次实验并截图保存。按《实验报告模板》要求，撰写实验报告，提交到FTP以备老师检查。
