abb伺服电机如何进行挑选_ABB伺服e系列电机型号功能介绍

ABB伺服e系列电机简单介绍

由于其转矩密度高，e-系列伺服电机非常适合高动态精密运动。单圈和多圈高分辨率绝对值编码器反馈可选件可匹配应用要求；

e-系列电机系列的额定功率范围为100至7500瓦，提供五种标称方形外形尺寸(40至180 mm)。电机可选配制动器，除轴开口和连接器外，均为IP67等级。通过40、60和80外形电机的跨线，可以松轻连接电机功率和反馈信号。安装在电机上的圆形连接器适用于较大的外形尺寸。

ABB伺服e系列电机技术亮点

1、紧凑和坚固耐用的无刷电机：五种外形尺寸，40，60，80，130和180毫米，具有高的转矩/惯量比和高加速能力

2、高可靠性和高效率相结合：伺服电机的设计极其可靠，低维护性，高能源效率。 结合吸收和再利用再生能源的驱动器，整体系统效率优于标准的交流驱动器和电机。

3、实际的安装可选件：可选择适用于所有反馈类型的预制电缆套件(可带或不带驱动器接口连接器)，提供灵活的驱动器接口选择，方便安装。

4、选择与配置：在ESM06，ESM08，ESM13和ESM18法兰尺寸上可以选用24V的制动器。

5、绝对的精度和性能：为了满足更高的要求、生产率和产品质量，e-系列数字反馈在更高的控制和较低的动态调整时间下提供详细位置信息。多圈绝对值编码器可选件免除归零动作，缩短机器设置时间。

6、动态性能：可选择100, 200, 400, 750, 1000, 1500, 2000,3000,4400,5000,7500瓦的输出和从0.32到48N?m的连续转矩。

7、国际标准：e 系列电机具有UL,cUL,CE认证

ABB伺服e系列电机订购信息

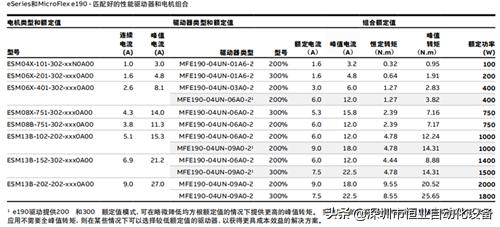

e系列电机订购信息

ABB伺服e系列电机性能及规格

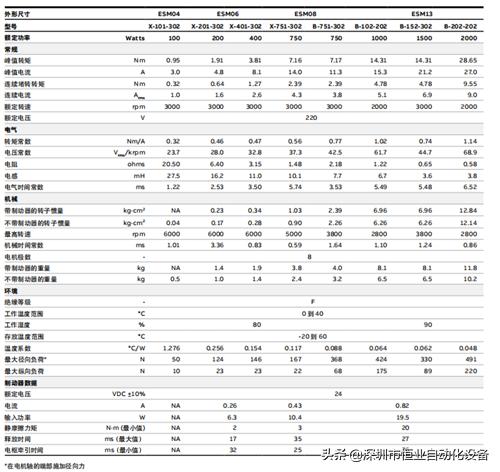

e系列220V电机性能及规格

e系列400V电机性能及规格

ABB伺服e系列电机电缆订购信息

e系列电机电缆订购信息

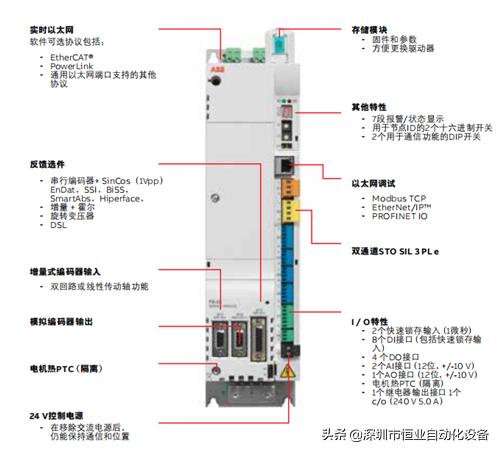

ABB伺服驱动器MicroFlex e190和 MotiFlex e180技术亮点

1、通过以太网连接HMI

Profinet IO、Modbus TCP和Ethernet / IP支持HMI、PLC或上游通信网络

2、两个高速锁存输入

用于打印标记或产品定位的精确锁存，通过2×24V的快速隔离输入实现，也可以用来锁存反馈设备在硬件中的位置， 并触发在MINT中的本地软件事件。

3、I/O - 数字和模拟

I/O的使用可以在驱动器中配置，如终点限位、原点传感器或用于MINT编程中典型的机械功能，比如按钮。

4、双编码器

双编码器输入用于定位和换向。提供线性的轴跟踪或双回路控制来消除机械误差。

5、广泛的反馈接口

驱动器反馈选件支持不同的串行编码器(EnDat，SSI，BiSS，SmartAbs，Hiperface)，旋转变压器和增量式编码器。此外，e180还支持DSL编码器，以实现单电缆解决方案。

6、存储器

由紧凑型存储器存储驱动器的设置、参数和应用程序。在场外准备驱动器设置，管理功能级别，或将设置从一个驱动器转移到另一个驱动器。

7、灵活的以太网连接

本产品集成灵活的以太网接口，可通过EtherCAT和POWERLINK协议实现实时连接。此外，还支持Profinet IO，EtherNet / IPTM，Modbus TCP和RAW以太网。只需通过驱动器上的开关选择所需的协议即可。

8、安全

安全转矩取消(STO)SIL3PLe是标配功能。STO保护了机器安全应用下的旋转， 消除在大多数应用中切断交流电源的需要，尽可能的减少了停机，提高机械的利用率。

9、先进的运动编程能力

智能驱动器，提供MINT编程-高层次多任务语言-专为运动控制应用。这种强大而简单的编程语言在MINT工作台提供通信控制，逻辑、运动和人机界面的交互。

10、动态过载

峰值电流为300%均方根电流，以便输出最大转矩，提高动态加速度。300%峰值转矩提供更快的时间周期和提高生产率。

11、旋转和线性电机

提供对旋转和线性伺服电机的精确控制。可以通过软件轻松地配置通用编码器接口，以支持各种反馈类型。

ABB伺服驱动器MicroFlex e190系列规格

1、0.4 kW到 3 kW

2、105到 240 V AC单相和三相

3、IP20，暗装，并排安装

4、200％和300％的过载模式

5、通用反馈接口

6、双编码器输入或缓冲编码输出

7、数据和模拟I/O

8、集成的可选以太网协议

9、用于所有应用程序数据的可传输内存模块

10、2个高速注册输入

11、简化电缆管理的EMC焊接板

12、模拟和脉冲串输出(PTO)控制模式

13、多任务运动编程选件

ABB伺服驱动器MicroFlex e190系列技术参数

MicroFlex e190系列技术参数

ABB伺服驱动器MicroFlex e180系列规格

1、0.4 kW到 3 kW

2、单相和三相105到 240 V交流电源

3、IP20，暗装，并排安装

4、200％和300％的过载模式

5、通用反馈接口

6、双编码器输入或缓冲编码器输出

7、数字和模拟I/O

8、集成的可选以太网协议

9、用于所有应用程序数据的可传输内存模块

10、2个高速注册输入

11、简化电缆管理的EMC焊接板

12、模拟和脉冲串输出(PTO)控制模式

13、多任务运动编程选件

MicroFlex e180系列规格

ABB伺服驱动器MicroFlex e180技术参数

MicroFlex e180技术参数

ABB伺服驱动器MicroFlex e180的应用

平滑的速度和快速的响应时间下的高吞吐量是机械设计的重要要求。ABB高动态伺服包具有先进的电机控制功能，可提供动态加速和高转矩密度，是这些应用的理想选择。选择增量编码器或高分辨率的绝对值编码器适合精度要求较高的场合，而旋转变压器反馈提供了更高的耐用性。

在简单的模拟或智能驱动器的数字控制之间进行选择， 用ABB的运动控制产品组合可以实现单轴独立运动控制或紧密同步的多轴运动。

这种灵活和广泛的适应性能为如下应用提供解决方案：

1、定长切割

2、进给控制

3、飞剪

4、旋转剪切

5、电子齿轮箱

6、高速配准

7、点对点定位

8、多轴同步运动

应用包括：机器人/拾取和放置、材料处理、贴标机、包装机、收卷放卷机、印刷机、分配机
