本笔记以信捷CX5系列PLC为例

XC5-32T-C，4路脉冲输出

各部分说明

注：通讯口1为RS232串口，通讯口2与输出口的A、B为RS485串口，两个RS485只能选其一使用。图片来源自《XC系列可编程序控制器用户手册(硬件篇)》

XC5-32T-C属于NPN，晶体管输出型，下面以此为样本展开。其他类型的请移步信捷官网查阅《XC系列可编程序控制器用户手册(硬件篇)》

输入输出端接线

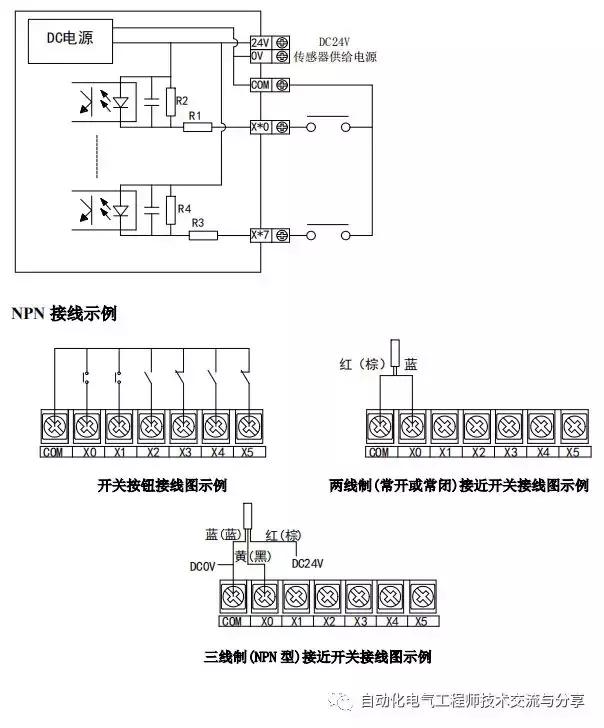

一，输入端接线方式如下：

注：COM端内部已和电源0V短接，故可以不接)。

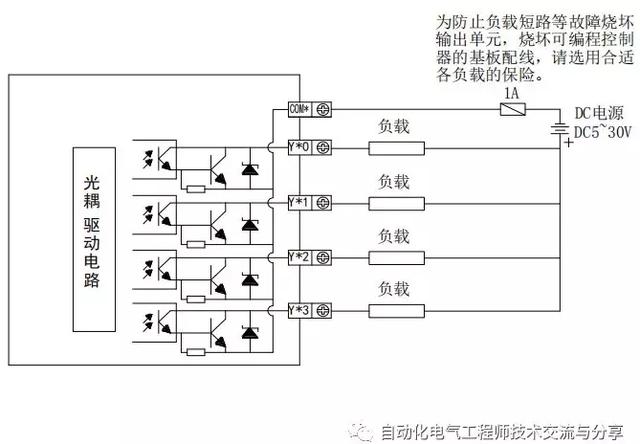

二，输出端接线方式如下：

注：输出端的接线图如下(注：COM接0V)。

接线实例如文章顶部第一张图片所示

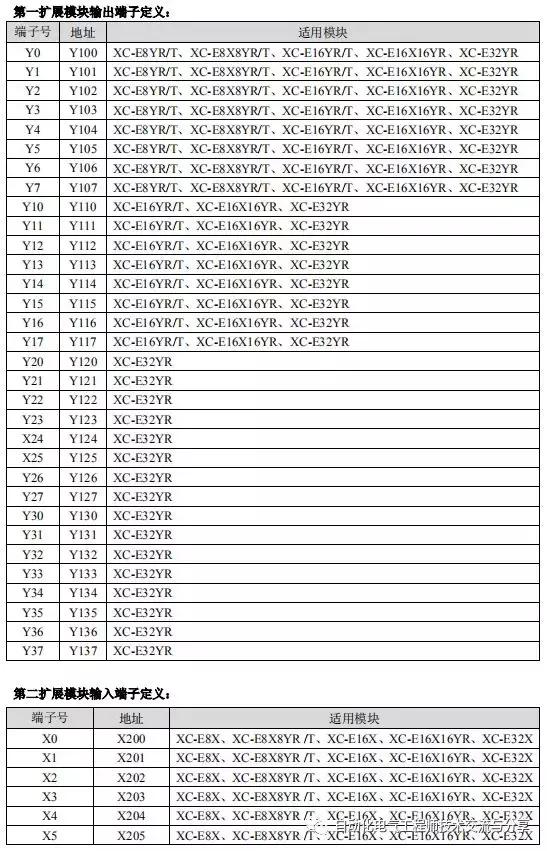

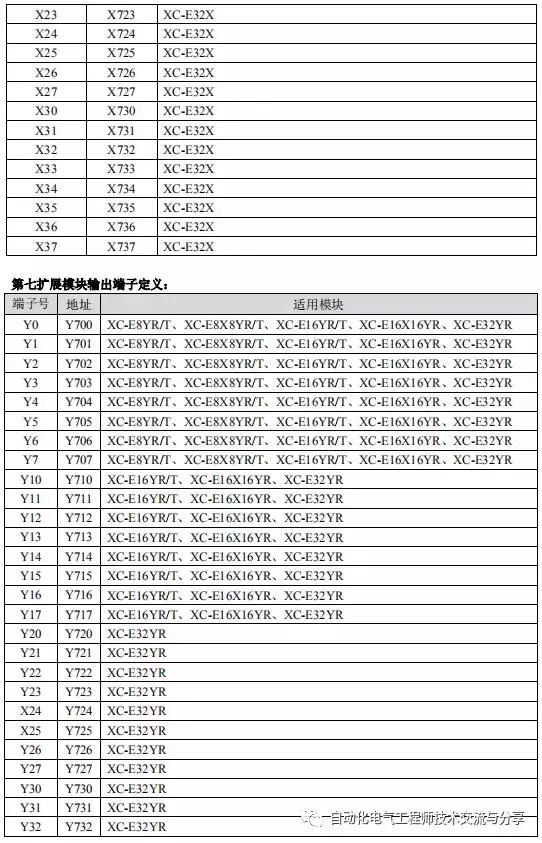

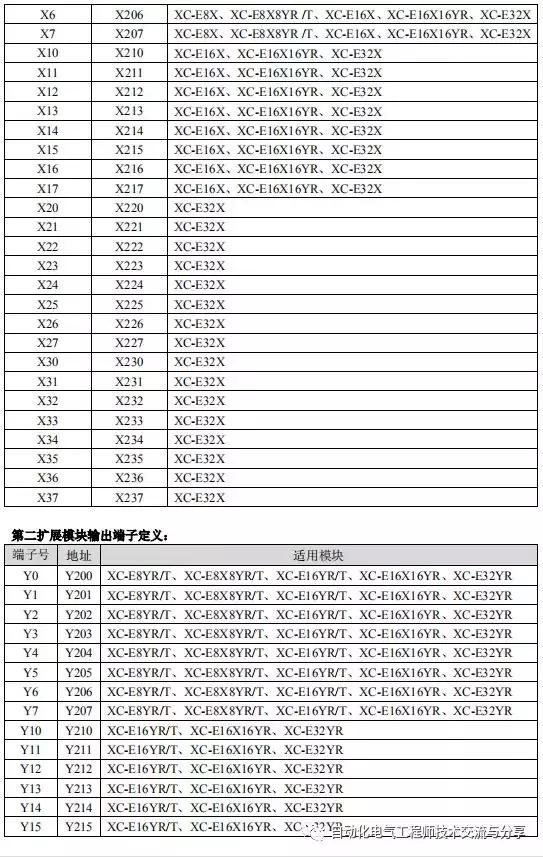

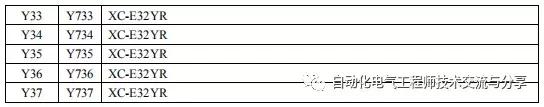

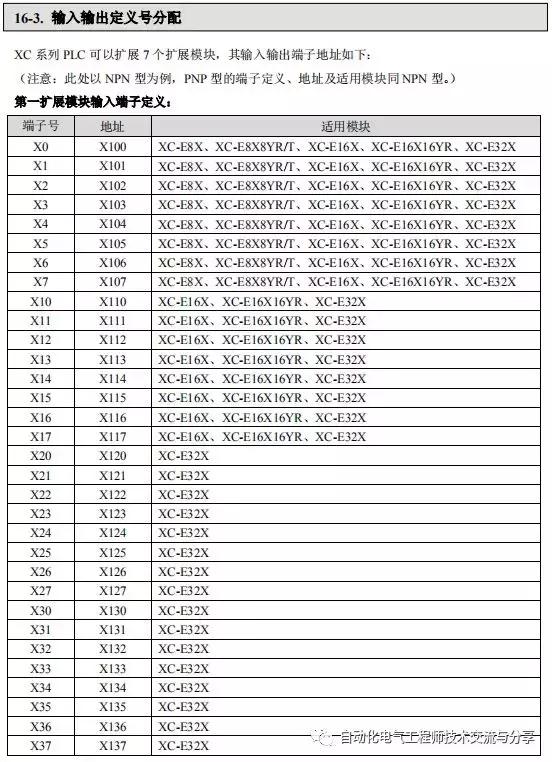

输入输出拓展模块地址分配

注：其他信息请翻阅《XC系列PLC扩展模块手册(全一本)》

the end.
