脉冲信号

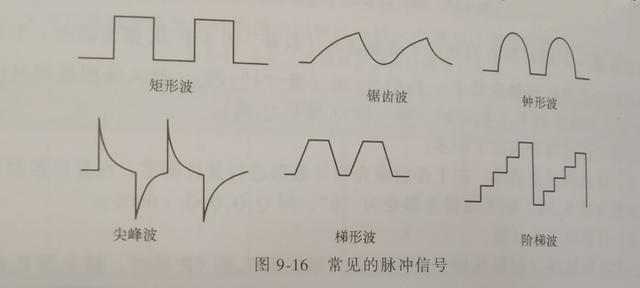

脉冲信号是指短时间内作用于电路的电压或电流信号。

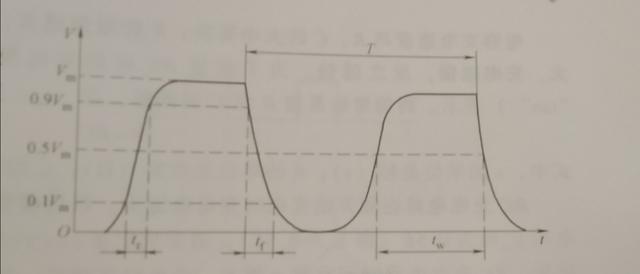

脉冲幅度Vm

脉冲上升沿时间:tr

脉冲下降沿时间tf

脉冲宽度tw

周期T

占空比D: D=tw/T

RC电路

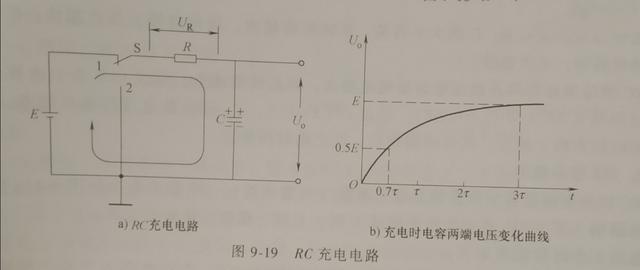

RC电路就是电阻+电容组成的电路。

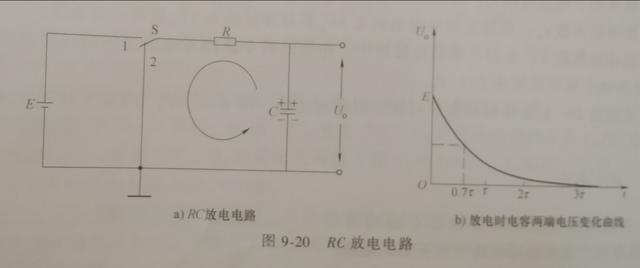

电容放电速度与电阻和电容的大小有关。电阻的阻值越大，电流小，放电越慢，反之越快。电容的电量越大，电荷多，放电越慢，反之越快。

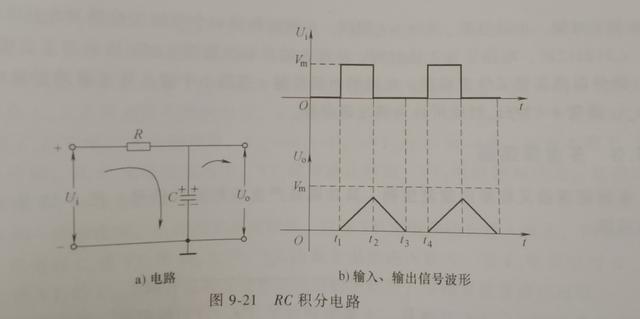

RC积分电路

作用能将矩形波转换为三角波。

利用电容充放电时两端电压的变化曲线，将电阻和电容的参数设置成满足一定条件。

积分电路正常工作条件。电路的时间常数tao应该大于输入。矩形脉冲的脉冲宽度tw。通常tao大于Ttw是就可认为满足该条件。

积分电路可以简单理解为电容电阻的大小正好满足：充电放电曲线成线性特征

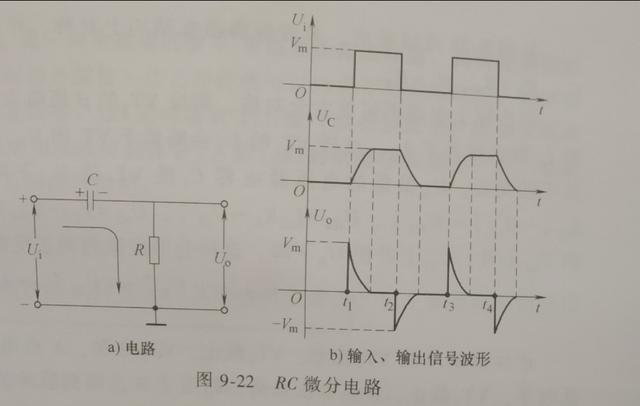

微分电路

微分电路能讲矩形脉冲转变为宽度很窄的尖峰脉冲信号。

注意！与rc积分电路的区别。虽然积分电路与微分电路，电阻电容的排列顺序是有区别的。但是，电路本质是一致的。主要的区别，在于rc时间常数。

微分电路正常工作条件电路的时间长数tao应该小于输入脉冲。通常脉冲宽度tw。tao远小于1/5tw。

简单的可以这样理解。电容容量足够小，可以达到瞬间放电完成瞬间充电完成的条件，这就是微分电路的基本满足条件。
