　　Revit梁配筋怎么画?关于利用Revit出图，无非也就是利用Revit软件中的属性值，提取并且加以利用。所以，在项目闲暇之余，也研究下如何输出(梁配筋)图纸。

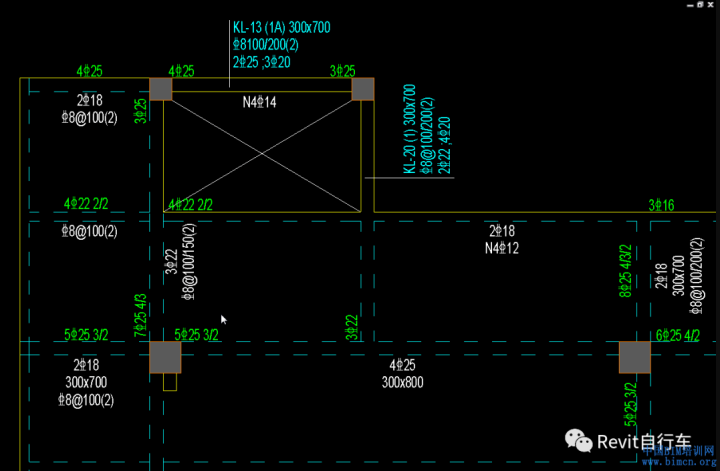

　　CAD视图

　　Revit视图

　　或许有人会问，为什么只有局部截图?

　　首先需要明白，因为在没有插件等辅助软件配合的前提下，这就相当于十几年前，没有探索者软件，纯CAD结构制图一样，效率明显偏低。

　　其次，这个不是我负责的项目(项目要求也并没有输出图纸)，我也只是探索如何达到梁配筋的表达效果(点到为止)，最重要也是近期有点忙，不然也不至于接近一个月没更新新内容。

　　对于模版图可以参考上期的文章《关于从Revit输出结构模板图的研究|Revit011》，本次项目是一所幼儿园，结构形式为框架结构。所以，涉及的构件就只有柱、梁和板。如果考虑到输出DWG文件，需要设置对应输出的图层(其实后面刷图层也可以)。

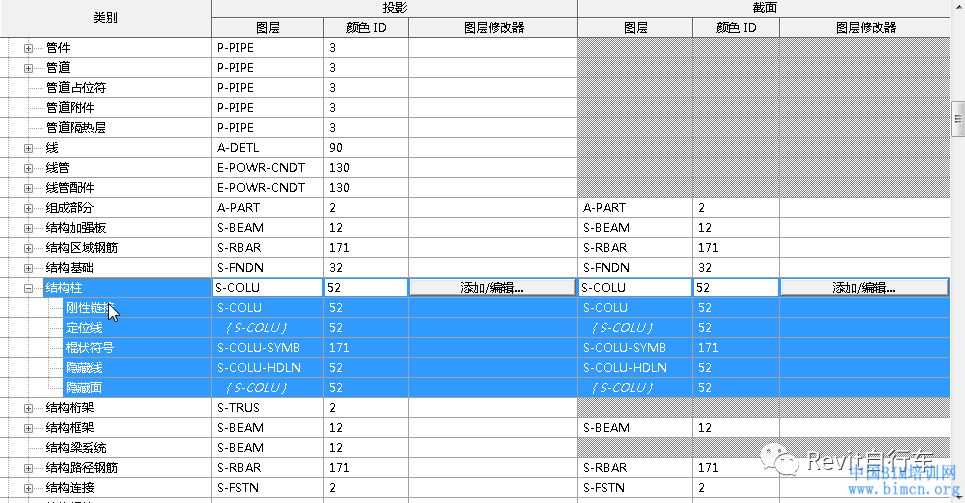

　　柱：将默认的“S-COLS”改为“S-COLU”

　　梁：将梁隐藏线(虚线)改为“S-BEAM-DASH”

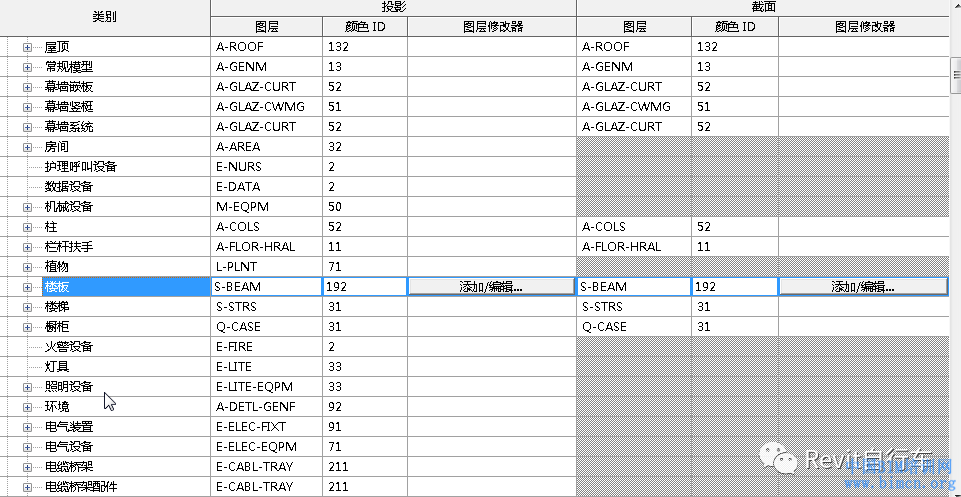

　　板：边界线默认“A-FOLR”改为“S-BEAM”，即改为梁实线

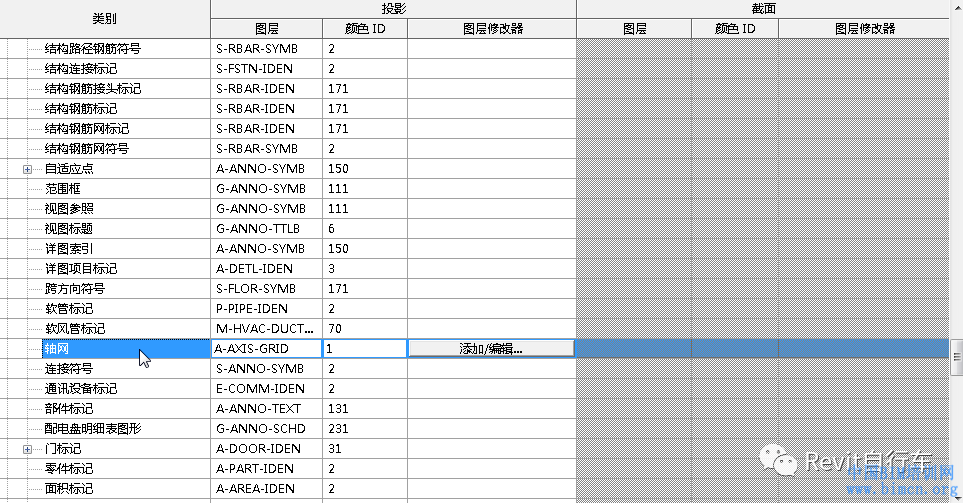

　　轴网：图层改为“A-AXIS-GRID”

　　(以上涉及图层均根据院内的图层标准修改)

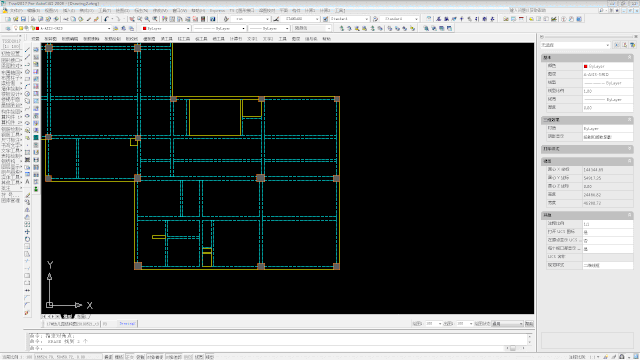

　　不可以避免地，我还是没办法不经处理，将Revit输出成标准的CAD图纸，但可以经由处理使用这份导出的成果，而最直接就是当模版图使用。

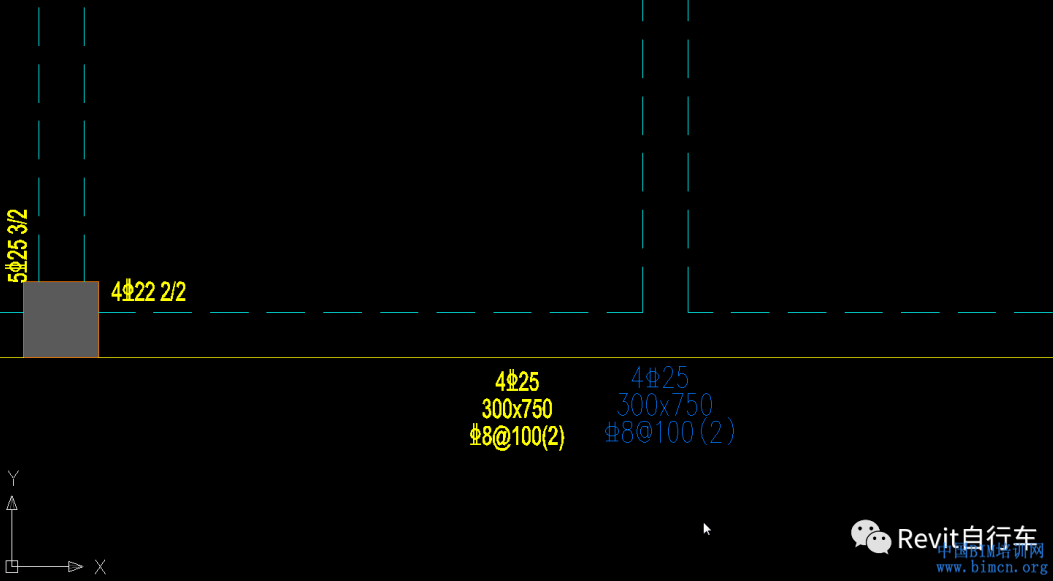

　　针对梁配筋的结果未使用，是由于Revit使用的字体与CAD的字体文件形式不同。如果可以接受Revit字体，自然可以，反之则需根据要求做调整。

　　总结

　　1.以上的操作仅仅是使用Revit自带的功能命令，利用参数属性和符号标记表达属性值。只有亲身绘制过，才能深刻地感悟到，不是结构工程师不喜欢尝试Revit制图，而是结构专业表达的都是二维平法示意，并不着重于Revit三维表达。另外就是效率着实太低了，从CAD制图到Revit制图需要各方共同配合转型。

　　2.至于我的想法，可以排除钢筋这一块。先尝试Revit建模、输出模版图，并且通过BIM结构模型与其他专业，在设计前期做一个碰撞、协调和优化。BIM的应用并不是要死磕在Revit这一个软件，而是将新软件、新技术应用起来。
