revit土建免费插件：如何编辑梁的连接？一键梁转化功能操作

　　问题：在梁与梁进行搭接时通常会有需要处理梁的连接，应如何设置才能编辑梁的连接?

　　在绘制梁时，系统自动连接如图1所示，为了能在相交处正确显示，需进行梁的连接编辑



　　使用“修改”选项卡“几何图形”面板“梁/柱连接”按钮 ，将各梁进行连接，如图2所示

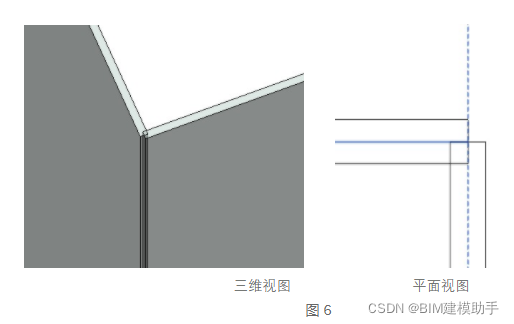

　　点击图中所示个箭头，即可将各梁连接为需要的方式，如图3、4、5、6所示



　　如上述操作，即可修改梁的连接方式。

　　【推荐】一款基于Revit使用的插件

　　BIM建模助手【土建模块】 → 梁转化

　　1. 点击【梁转化】功能。

　

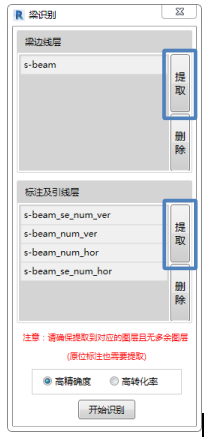

　　2. 需识别图层：①梁边线层;②引线标注层。

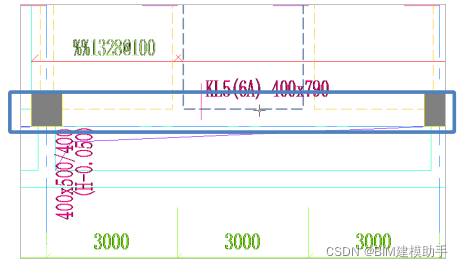

　　①柱边线层：梁的轮廓边界线。

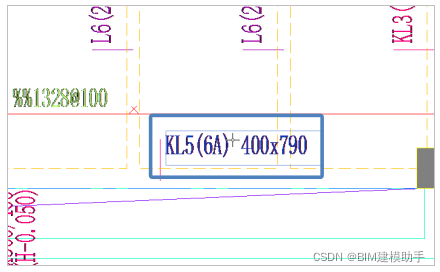

　　②引线标注层：梁的集中标注尺寸、原位标注尺寸以及引线。

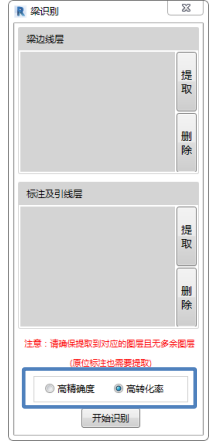

　　3. 两种转化模型：

　　①高精确度：梁转化尺寸准确率【99%】，转化数量不如【高转化率】模式;

　　②高转化率：梁转化数量高，准确率不如【高精确度】模式。



　　4.识别CAD成功后，可以点击【批量修改】按钮，预设梁实例的部分参数。



　　目前可修改的属性值：Z轴偏移值、混凝土等级。

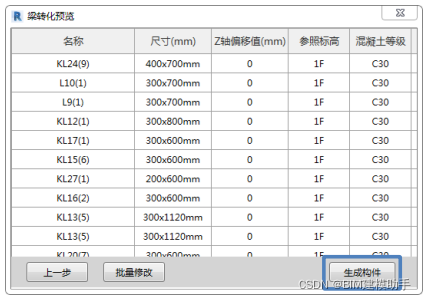

　　5.点击【生成构件】，等待梁生成完毕。
