【AutoCAD之标注】一张图看懂CAD中常用的尺寸标注类型

引言

CAD中的尺寸标注是个比较繁琐的话题。

从标注样式的选择，到各项标注参数的设定，看起来又多又麻烦。

如果从实际设计使用的角度来看，CAD标注的常用类型并不多。

玩转CAD的标注，首先从认识尺寸标注的基本类型开始。

→→→↓直行右转，跨过分割线即达。

→→→→→欢迎来到尺寸标注类型介绍区

一张图看懂CAD中的尺寸标注类型

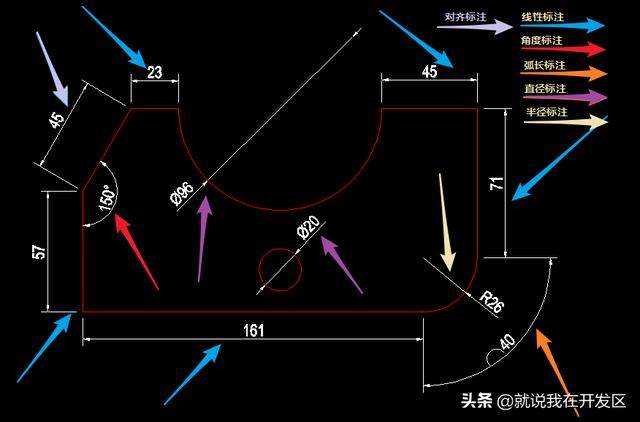

首先来看一张图

在图中，我们列举出了六种常用的标注类型，分别为：

→线性标注 DIMLINEAR
→对齐标注 DIMALIGNED
→角度标注 DIMANGULAR
→弧长标注 DIMARC
→直径标注 DIMDIAMETER
→半径标注 DIMRADIUS
