现在早已进入节能环保发展时代，LED灯是一种发光高效，比较省电和长寿命的灯具，LED灯应用越来越广。室内家居、城市亮化等场所随处可见LED灯的身影。LED灯的光源就是由发光二极管组成，我们要对发光二极管正负极进行识别，只有极性正确才能让LED灯正常发光。为我们进行LED灯产品的设计应用、维修打下基础。

发光二极管一般有以下2种：

直插型LED发光二极管，贴片LED发光二极管。

下面逐一对LED发光二极管极性识别进行说明：

直插型LED发光二极管判断正负极

一：方法1

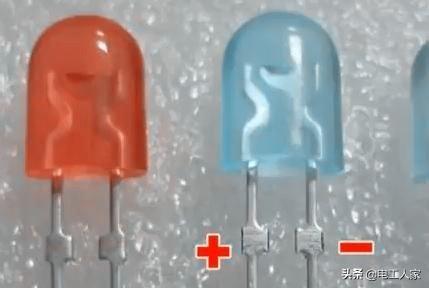

用观眼睛察引脚长短也可以看出发光二极管的正负极，引脚长的为正极，短的为负极。

直插型LED发光二极管判断正负极示意图

二：方法2

用眼睛观察LED二极管内部，支架大衔接的引脚是负极，支架小的连接的引脚是正极。

LED二极管内部正负极识别图

三：方法3

用指针式万用表电阻档：R×1k档，可以用来检测发光二极管。检测时，将两表笔分别与发光二极管的两条引脚相接，如表向右偏转，并且发光二极管中有发光点，说明发光二极管是正向连接。这时与黑表笔(表内电池正极相连)相接的是正极；与红表笔(表内电池负极相连)相接的是负极。

万用表电阻档测试发光二极管

四：方法4

用数字万用表，将旋钮打到通断档，将红黑表笔分别接在两个引脚。

如果有读数，则红表笔一端为正极，黑表笔一端为负极。

若读数为“1”，则黑表笔一端为正极，红表笔一端为负极。

数字万用表通断档测试发光二极管

贴片LED发光二极管识别正负极

五：5050贴片发光二极管极性识别

5050贴片LED是正方形的，四个直角中，其中有一个角是小缺角，其他的直角没有小缺角，带小缺角的那端就是负极，另一端则是正极。

5050贴片LED实物图

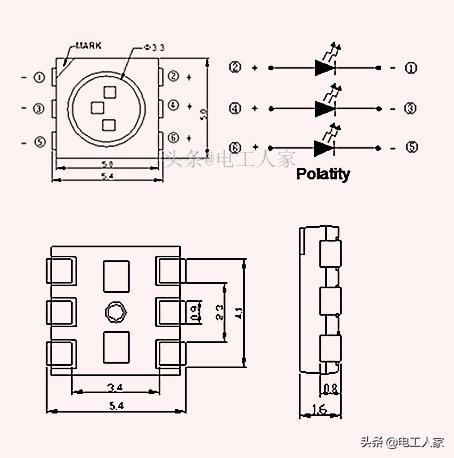

5050贴片LED极性表示和内部电路图

六：0805、0603封装的贴片发光二极管极性识别

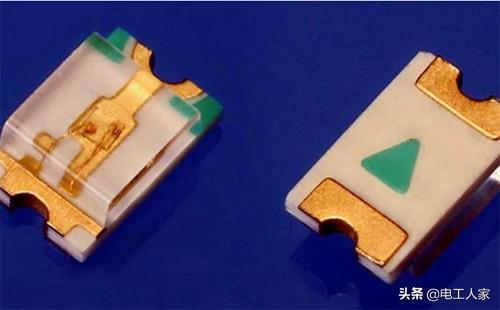

0805、0603封装的贴片发光二极管在底部有倒三角形符号，三角形符号的“边”靠近的是正，“角”靠近的是负极。

小贴片封装极性表示图

七：其它贴片发光二极管识别

其它贴片发光二极管识别见图示：

其它贴片封装极性表示图

贴片发光二极管在底部都会有”T”字形，”T”一横的一边是正极，另一边是负极。
