在CAD中，用户遇到一个矩形无法使用实体SOLID填充的问题。原因是该矩形实际上并未完全封闭。尽管如此，仍可通过拾取点的方式进行填充。当图形不封闭时，CAD会自动生成封闭的填充边界线。解决这个问题的关键在于检查图形是否封闭，而不是直接选择对象进行填充。了解这一技巧，可以帮助用户更有效地处理类似问题。
在CAD中，填充是比较常见的处理封闭图形的方式。

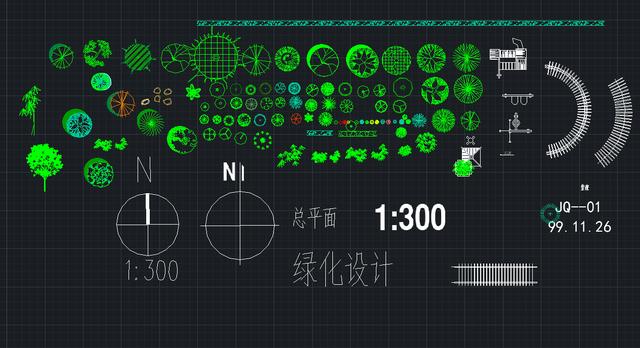

通常在室内装修或者园林景观用得比较多。
使用频率高必然容易遇到问题。

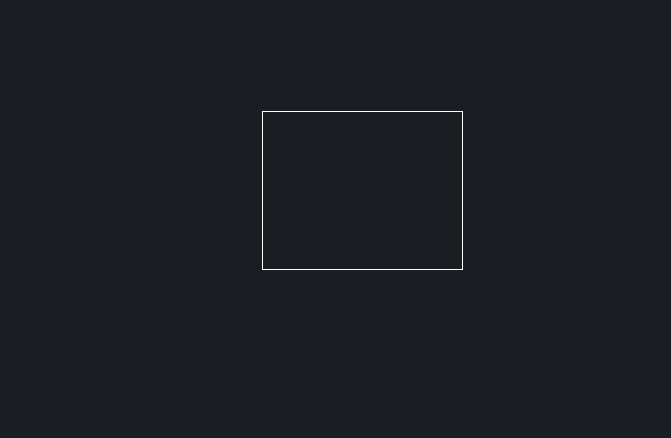

据一位用户朋友说，他的图上有一个简单的矩形，很奇怪的是，这个矩形可以用其他图案填充，但是无法使用实体SOLID进行填充。

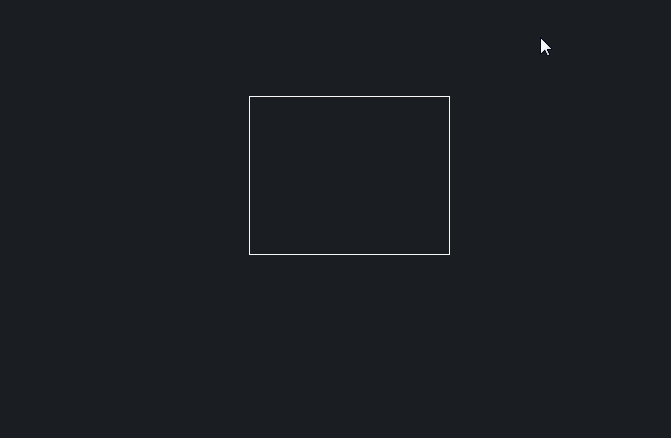

再仔细观察一下，点击选中这个矩形之后，在特性栏不难发现，这个所谓的矩形，其实是不封闭的。
不封闭就不能用实体SOLID填充了吗？
不是的，但只能通过拾取点的方式来选择对象，通常情况下，我们都选择对象都是直接选取，因此这个时候就冲突了。
因为使用“拾取点”的方式，CAD会去搜索封闭区域，并不需要边界线是闭合的多段线，因为即使是四条直线围成的封闭区域也是可以填充的，CAD在搜索到封闭区域后会自动生成一条封闭的填充边界线。
大家如果想确认这一点，可以将填充后的图形移出来，在右键菜单里选择‘生成边界’，看看生成的边界是否是闭合的。
这只是一个小问题，但往往会被大家所忽略，要不是有网友提出来，还真的不太注意得到。
稍微作一个总结：不封闭的图形并不是不能进行SOLID实体填充，而不能通过直接选择对象的方式。而且，如果你发现不能进行SOLID实体填充，可以第一时间看一下对象是否是完全封闭的图形。
文章来源：CAD小苗
