现状

在您的电气项目设计过程中，有多少时间是在“设计”？又有多少时间是在“绘图”？您的电气部分和机械部分在设计过程中有过协同吗？还是设计完成后出现问题才迫不得已进行“协同”？利用传统CAD工具进行电气设计，大量编号、标注、引用、报表需要手动制作，真正用在设计上的时间可能只有三分之一大量时间都浪费在这些重复性工作上(如图一)；

并且由于数据无法流通，机械设计和电气设计犹如在两座孤岛上，无法协同，彼此相互独立，并且无法考虑布线是否合理，设备的结构设计是否符合电气设备的安装，只有设备加工好后，才能发现问题所在，但已经为时已晚，这时只能返工重新设计，或者接受有瑕疵的产品(如图二)。

SOLIDWORKS Electrical是一款机电一体化设计与管理软件，提供强大电气原理图设计工具的同时，借助 SOLIDWORKS机械设计平台，能够完成3D空间布置、3D自动化布线等实体化设计，将电气设计带入三维空间，所见即所得，而不再只是平面符号；并且电气和机械设计数据实时同步更新，真正做到信息共享，协同设计；电气设计数据中零部件信息及项目图纸与SOLIDWORKS机械设计数据可以通过SOLIDWORKS PDM进行管理，使电气和机械之间无缝集成，从而实现机电一体化设计。

SOLIDWORKS  Electrical解决方案

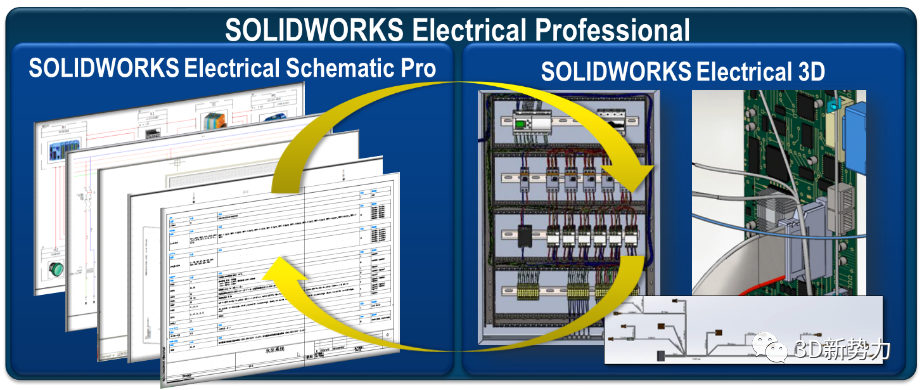

SOLIDWORKS Electrical机电一体化设计解决方案由SOLIDWORKS Electrical Schematic和SOLIDWORKS Electrical 3D组成，两者共同组成SOLIDWORKS Electrical Professional。

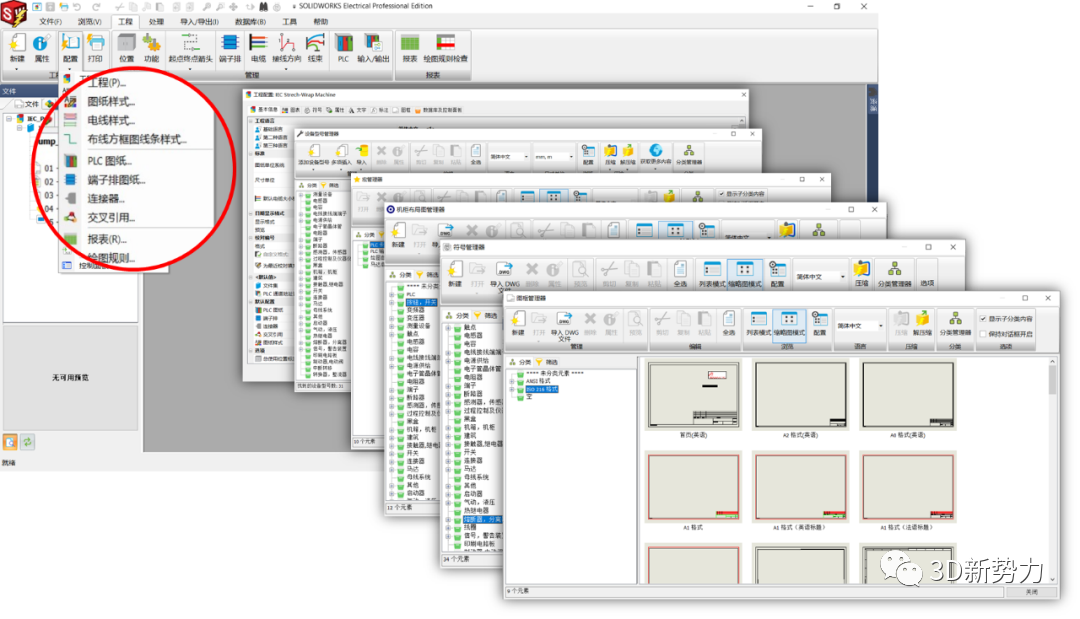

SOLIDWORKS Electrical Schematic为您提供强大的电气原理图设计工具。SOLIDWORKS Electrical基于SQL数据库，可轻松实现项目中符号、图框、报表做统一规范化管理。

SOLIDWORKS Electrical可自动完成编号、标注、引用、报表的制作，大大减少重复性工作的时间，提高工作效率，从而有更多时间进行创新！

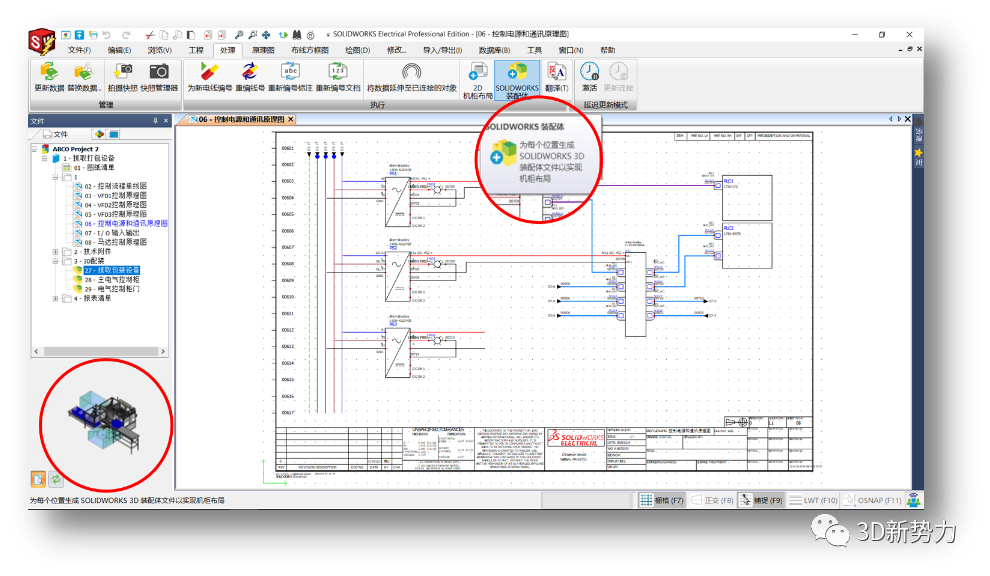

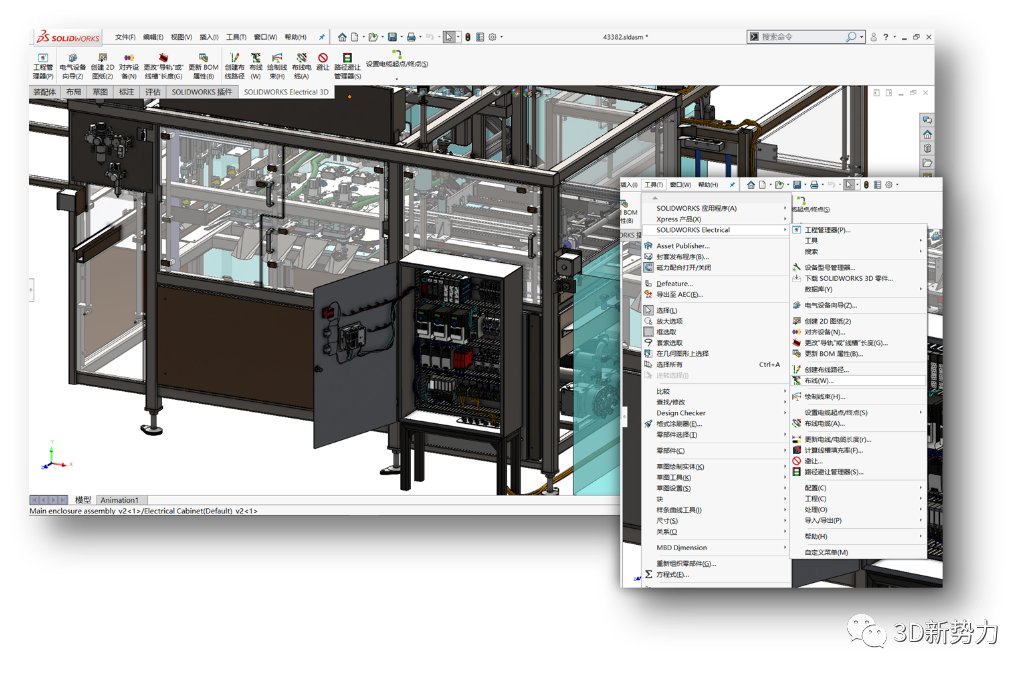

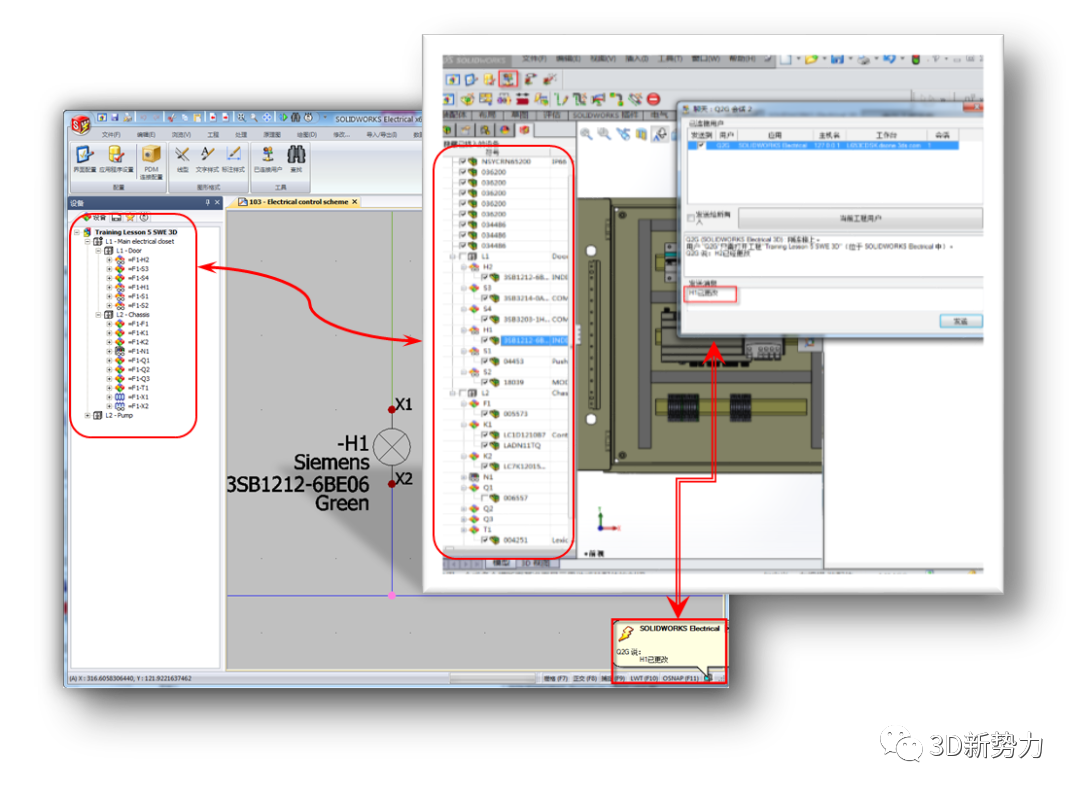

我们可以直接在2D原理图中生成项目的三维空间，并直接启动SOLIDWORKS,因为SOLIDWORKS 3D模块基于SOLIDWORKS 设计平台，并能够把机械的大装配体通过多种方式直接加入到这个空间中来，实现机械数据和电气数据的实时双向交流。

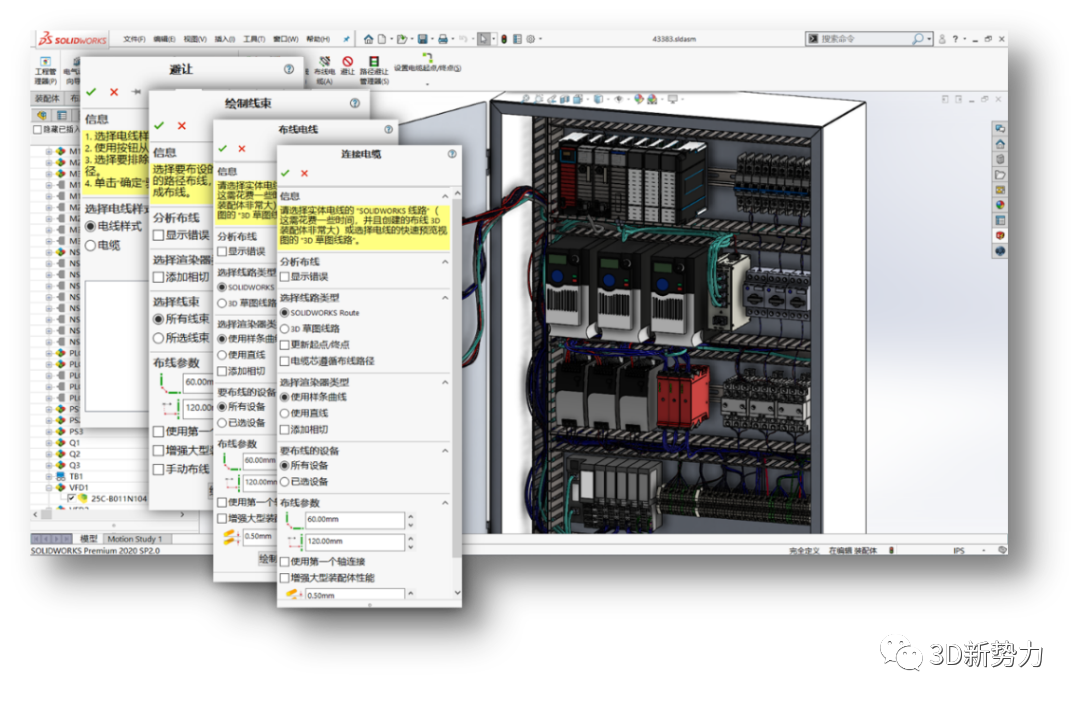

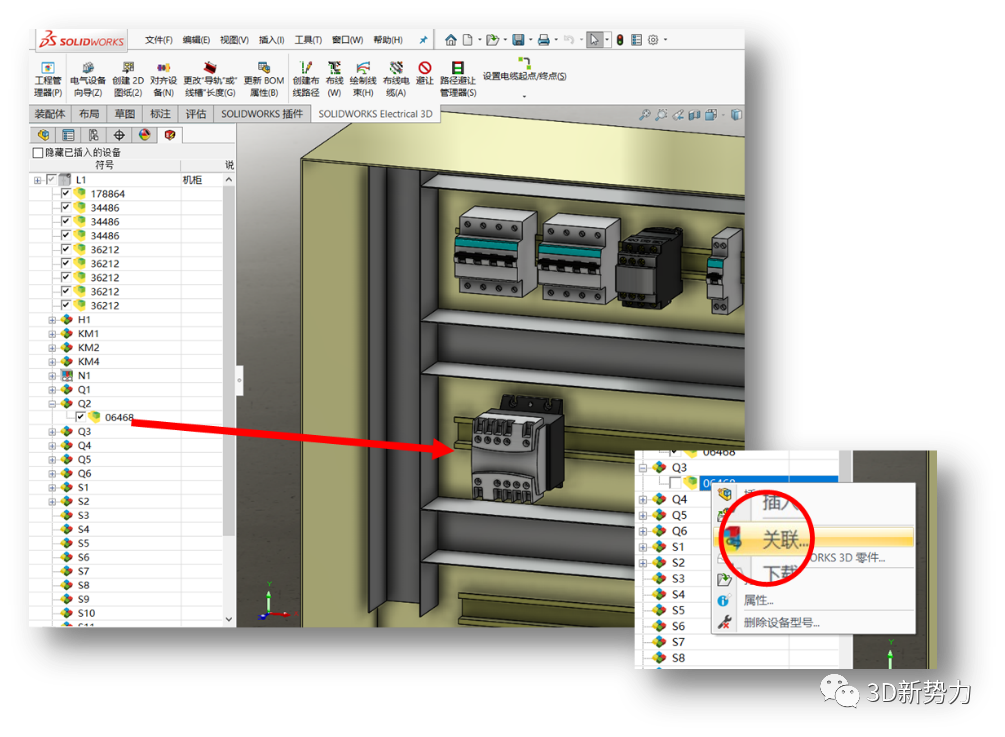

我们可以通过项目导航器，把项目设备方便的装配到空间中，或者和大装配模型上的设备产生关联，并根据2D原理图中电线的颜色，直径，设计好的走线路径，自动生成放样或直线实体线，并方便的手动调整；还可以实现电线电缆长度计算，线槽满度报警，线路避让管理等。

一分钟了解SOLIDWORKS Electrical

成   果

SOLIDWORKS Electrical产品可帮助公司简化电气设计流程，并实现电气设计和机械设计同步开发。

1.消除隐性成本

机电协同，数据实时同步更新，实现电气BOM与机械BOM集成，预防错误和额外成本

2.减少制造缺陷和废品

在三维空间模拟空间布局，检查碰撞冲突，计算线长，及时发现问题

3.加快上市速度

更快的设计，部门间更流畅的沟通，加快产品投入市场的速度

4.保证生产与组装的一致性

实现整体产品可视化，设计中所见即所得

5.简化开发，降低成本

机械团队电气团队协同开展工作，合并机械与电气材料明细表以简化生产计划，使用3D模型加快电缆/电线/线束路径规划设计速度。

未 来 展 望

机电协同设计是企业数字化转型过程中的必经之路，协同设计，破除信息孤岛，及时发现问题，是提升产品品质的重要途经，SOLIDWORKS Electrical伴您高效设计，协同创新，勇做行业先行者和领导者！
