proteus如何添加stm32_STM32驱动0.96寸OLED液晶屏

目录

• 序言
• OLED简介
• 模块介绍
• 引脚定义
• SSD1306控制芯片驱动
  • 时序图讲解
  • SSD1306常用命令
  • 命令设置SSD1306
• 如何显示字符
• 测试结果
• 资料下载

序言

液晶屏通常作为嵌入式设备的显示终端，用于显示一些关键信息，将信息直接显示在一块小的液晶屏幕上。

液晶屏除了可以作为显示终端外，还可以作为调试信息输出的一个终端。

在调试硬件程序的时候，通常会对程序进行调试，想输出一些状态或者信息来体现程序当前的运行状态，一般我们会选择串口打印输出内容，或者LED的不同闪烁频率代表不同状态，当然我们也可以使用一个液晶屏来显示不同内容，这种方式也是十分的方便快捷的。

OLED简介

OLED，即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（Organic Electroluminesence Display， OELD）。OLED由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术。
LCD都需要背光，而OLED不需要，因为它是自发光的。这样同样的显示，OLED效果要来得好一些。OLED的尺寸难以大型化，但是分辨率确可以做到很高。

模块介绍

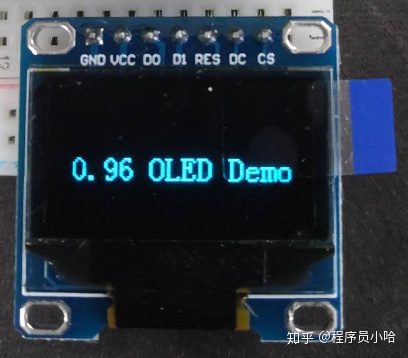

• 尺寸：0.96寸
• 控制芯片：SSD1306
• 管脚数量：7
• 引脚间距：2.54mm
• 分辨率：128*64,可以显示汉字、ASCII、图案，对比度高
• 可视角度：>160度
• 无需背光（OLED屏的特点）
• 供电：3V-5V

有的模块是不跟5V接口兼容的，使用前一定要确认好。

引脚定义

• GND：电源地
• VCC：2.2V~5
