今天我们来说一下这个前倾角和侧倾角
为什么要使用前倾角和侧倾角？
用球刀精光的时候最底部的刃口加工出来的表面光洁度，相对来说没有侧刃加工出来的好。
所以侧倾和前倾可以避免最低部刃口切削

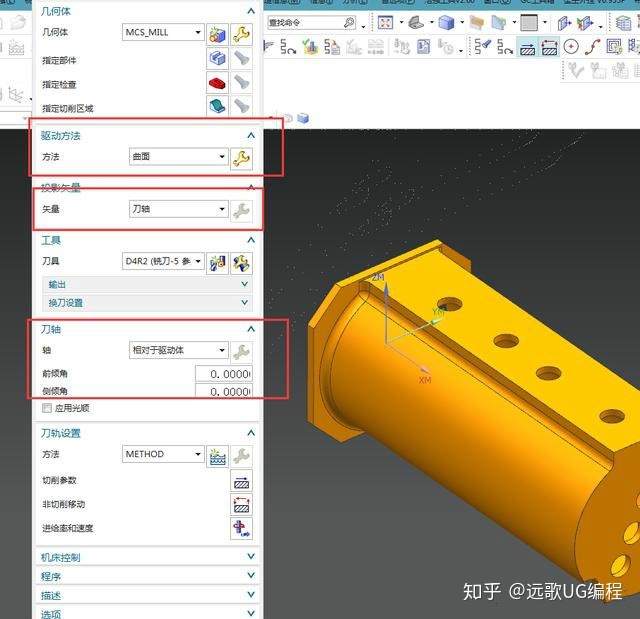

我们采用曲面驱动方法。
刀轴-相对于驱动体
投影失量-刀轴
前倾角和侧倾角都为0度

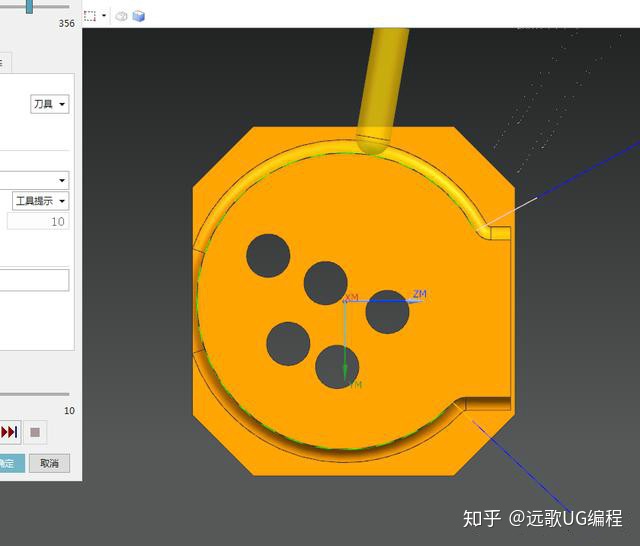

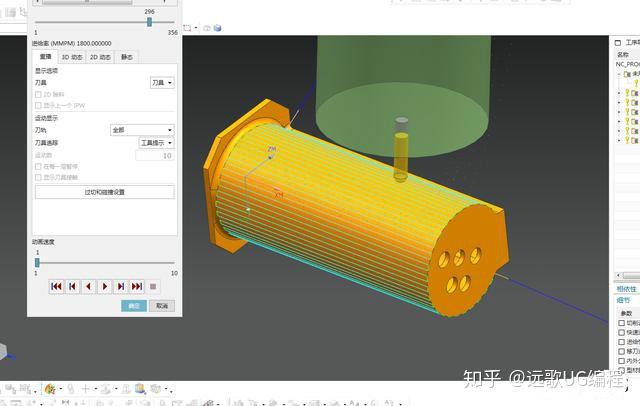

刀路如下
刀具是垂直于曲面法向，并且刀具路径沿着X轴运动
我们先来说一下什么叫前倾角—延着刀路运动方向，向前或者向后倾斜
（非官方说法，本人自己总结）

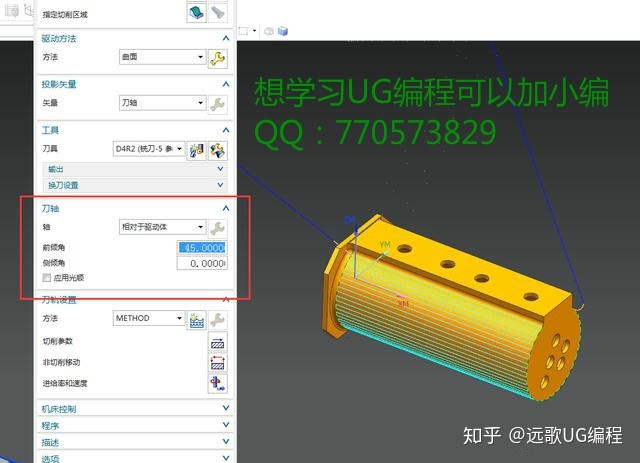

现在加一个前倾角，给夸张一点，便于观察

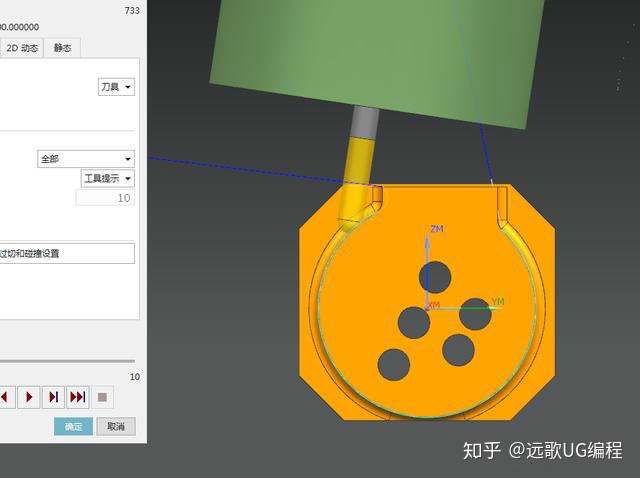

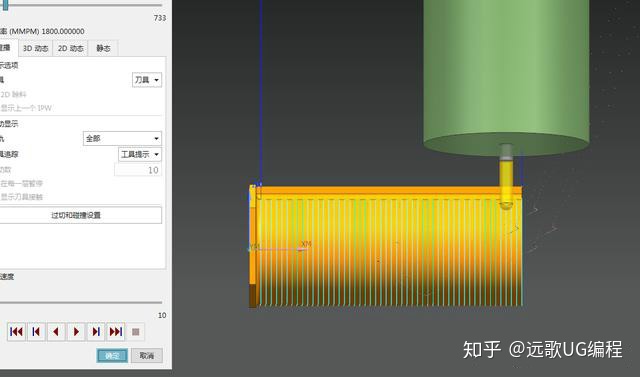

刀路如图
刀具延着运动方向明显前后倾斜了
在来说一下什么叫侧倾角—延着刀路运动方向，向左或者向右倾斜

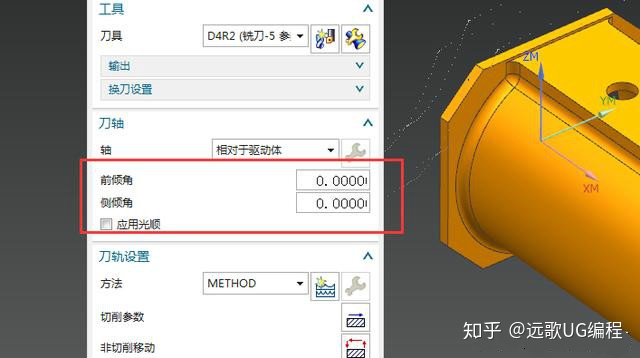

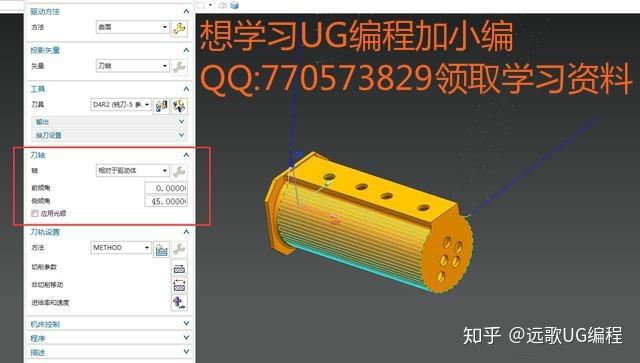

前倾角清0，设置一个侧倾角

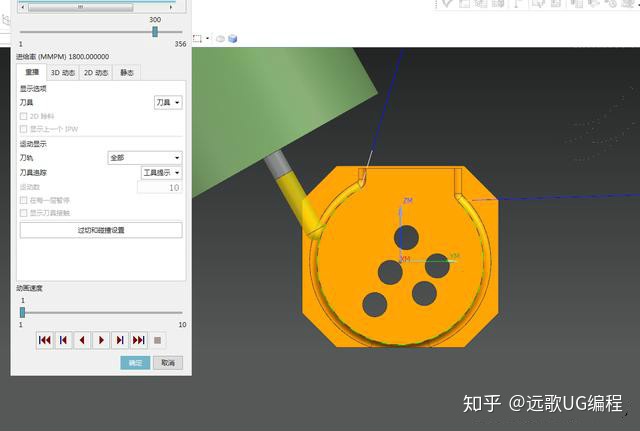

刀路如图
刀具延着运动方向明显左右倾斜了
在把两个都加上

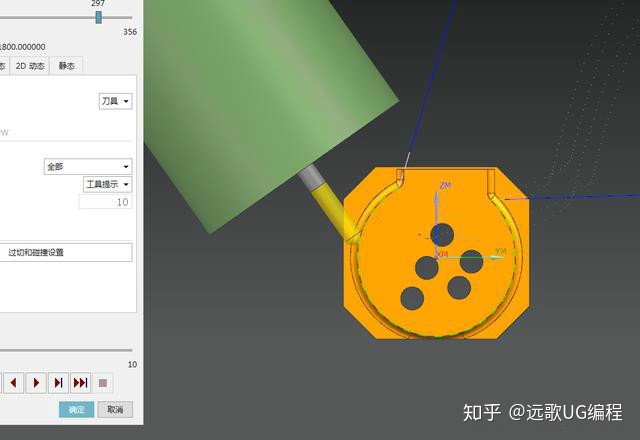

可以看到刀路两个方向都发生倾斜
但是这个刀路有两个倾斜角度，所以是五轴刀路。

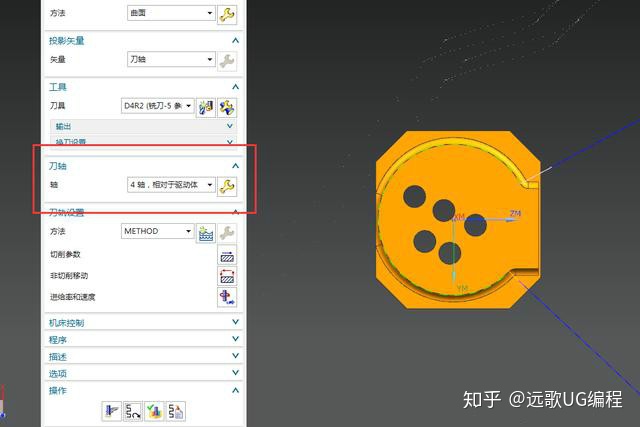

平常做4轴，最常用的是4轴相对于驱动体

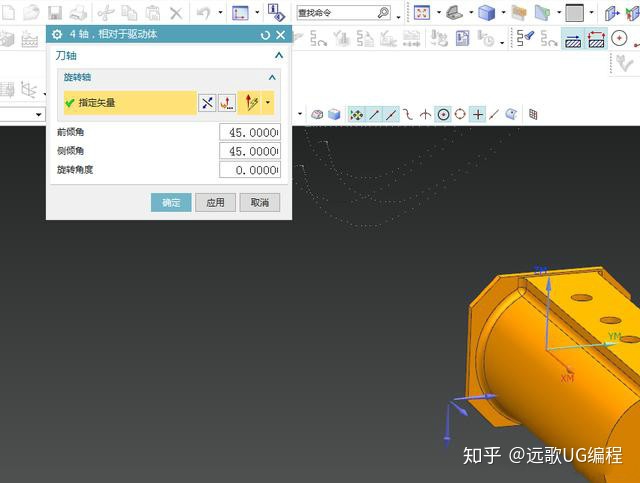

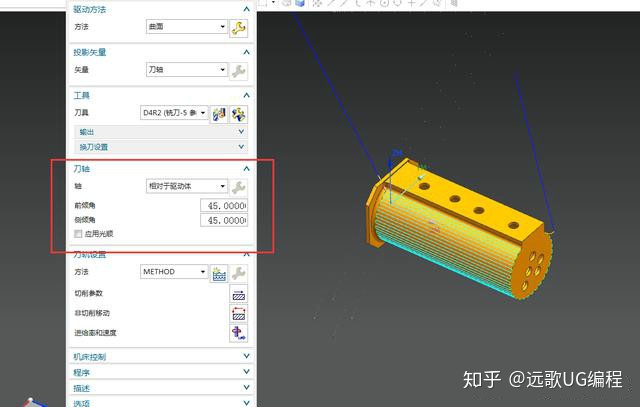

把两个角度都设置上
但是看刀路发现他只往一个方向倾斜
因为现在使用的是4轴相对于驱动体，他只能生成4轴刀路，所以你设置到关于5轴的角度他会直接无视
有朋友会问，既然只能设置一个角度，那为什么不直接显示一个前倾角或者侧倾角，要两个都显示在这里。想学UG编程加QQ：770573829 领取UG资料和学习课程。
前面说了，他是延着刀具运动方向来倾斜
延着刀具运动方向来看现在这个刀路是前倾角无效，侧倾角生效
把运动方向改为绕着X方向走

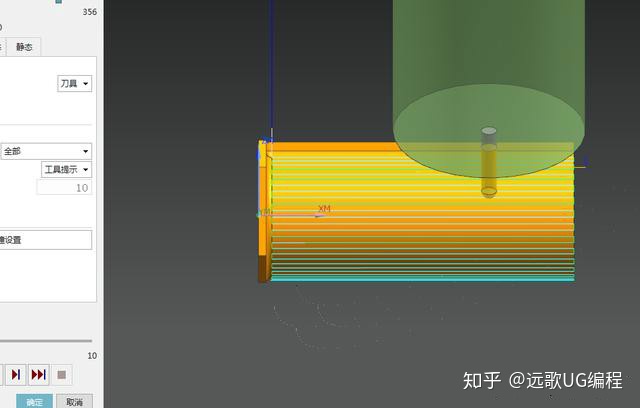

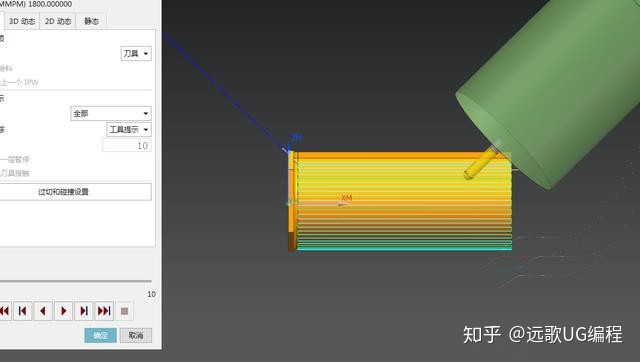

刀路如图

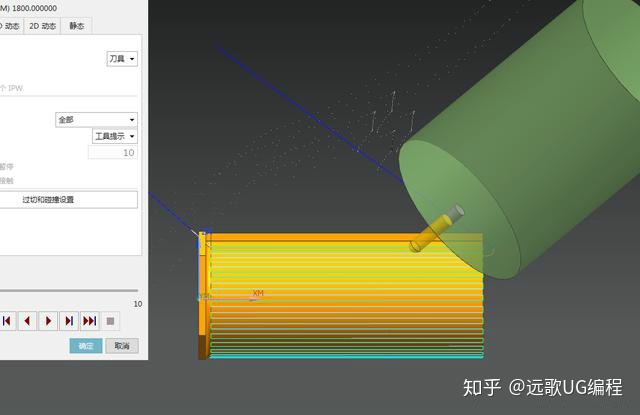

延着刀具运到方向来看现在这个刀路是侧倾角无效，前倾角生效
这就是侧倾角和前倾角
