鼎阳示波器S2204之高级测量的EPICS程序实例

       在使用EPICS系统对鼎阳示波器进行项目开发时，常常需要获取很多的测量项，比如正脉宽、延时、平均值等，可以通过设置示波器的高级测量功能来获取，以下解决方法，供参考。

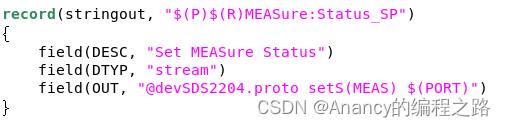

1、设置高级测量状态

     1）编写设置测量开关方法



         此方法参考示波器编程手册，如图1所示：

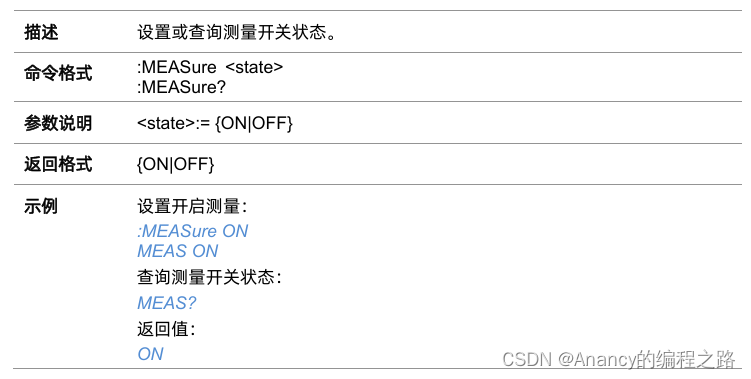

图1 设置测量开关状态

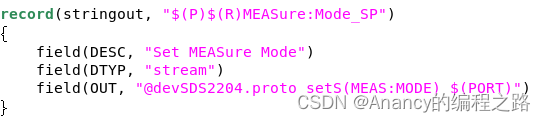

       2）编写设置测量模式方法



           此方法参考示波器编程手册，如图2所示：

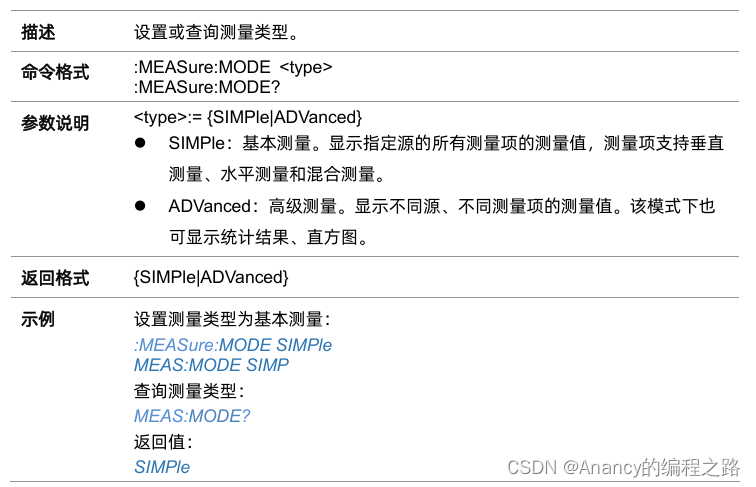

图2 设置测量模式

       3）初始化处理

               在.cmd文件中进行初始化处理：



2、设置和获取高级测量测试项

      以获取正脉宽为例。

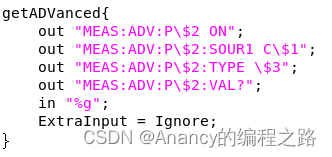

      1）编写获取高级测量项值协议



       在.proto文件中编写此方法，它包括了设置高级测量项的开关状态、信号源、测试类型，和获取测试值；

        此方法参考示波器编程手册，如图3-图6所示：

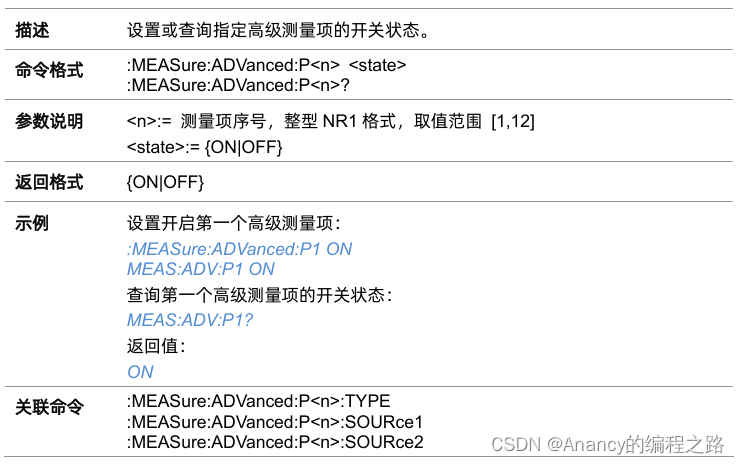

图3 设置高级测量项的开关状态

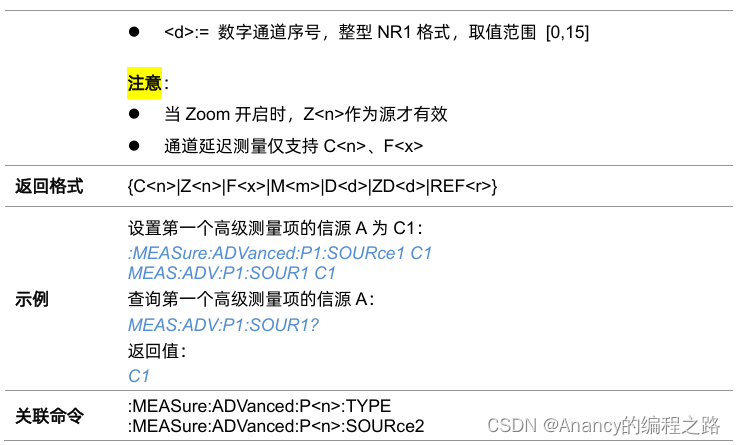

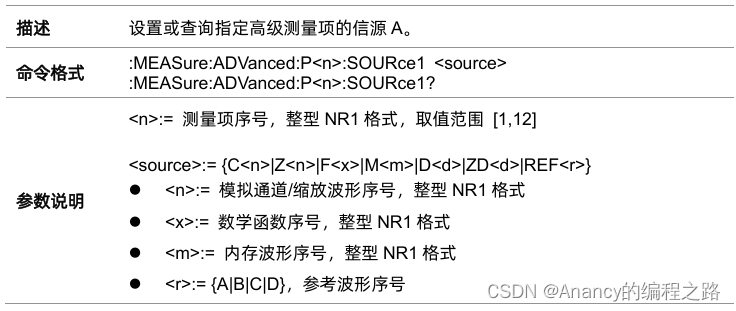

图4 设置高级测量项的信号源

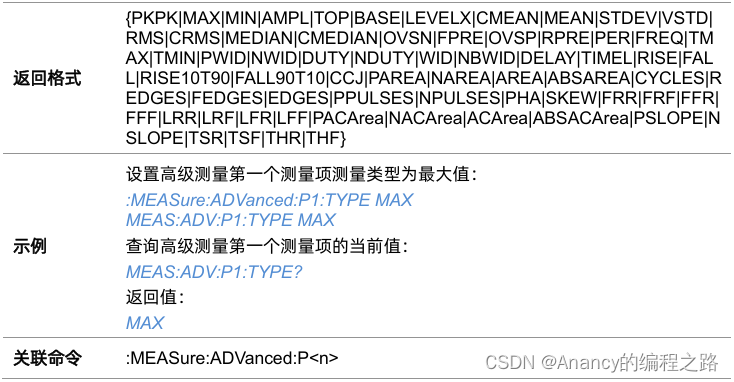

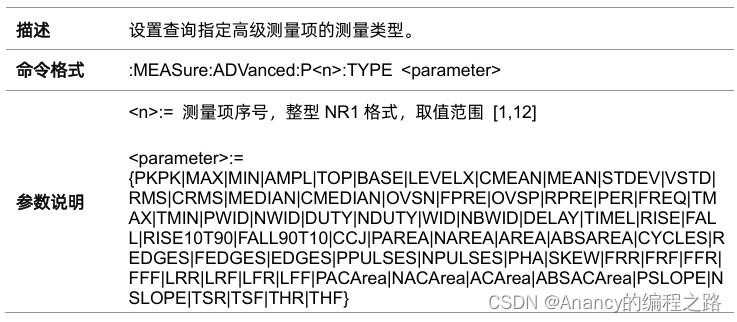

图5 设置高级测量项的测试类型

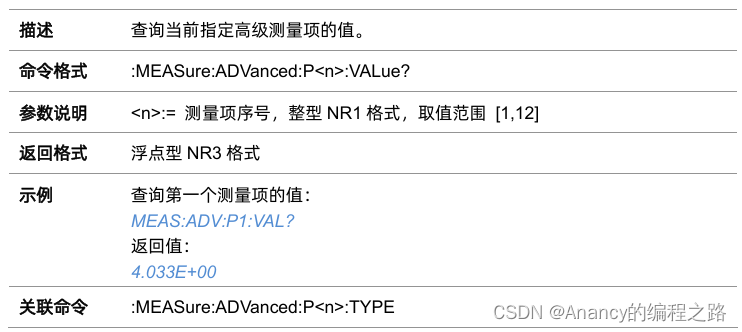

图6 获取高级测量项值

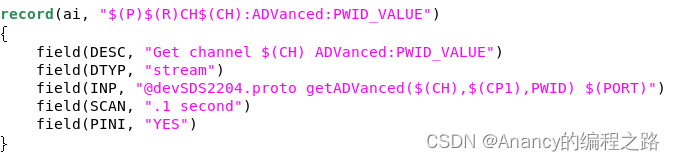

         2）编写获取高级测量值方法



              在.db文件中编写此方法，调用.proto文件的协议，传入的参数可在.cmd文件中自定义，

       同时在此方法中设置扫描频率等参数；

        3）数据处理

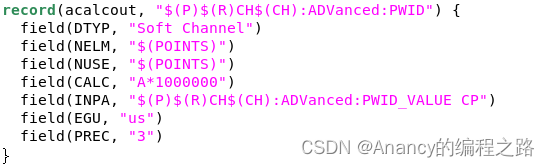

            在.db文件中编写数据处理方法，对获取到的正脉宽值换算到us级。

            以上就是我在此项目中的一些收获心得，与大家分享，希望能帮助大家更好的理解EPICS

     在示波器项目中的应用，同时欢迎大家讨论、交流与指正。
