基于ISE对Cisco网络设备部署AAA

上期小武老师我教你们安装了ISE服务器，那么现在服务器安装好了，AAA如何部署实现呢？现在我就来教你们！

跟着小武我开始吧……

一、ISE初始化配置

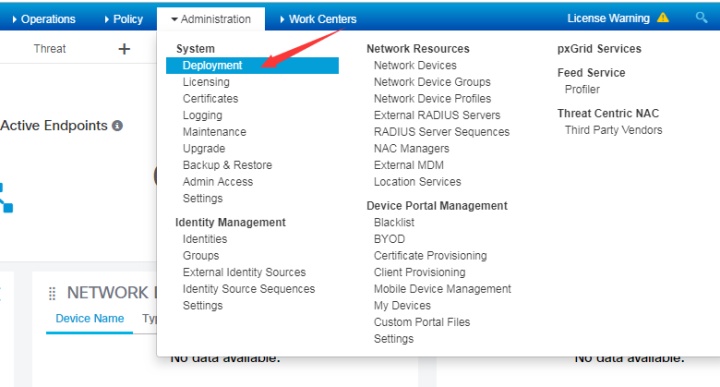

1.1、ISE启用设备管理

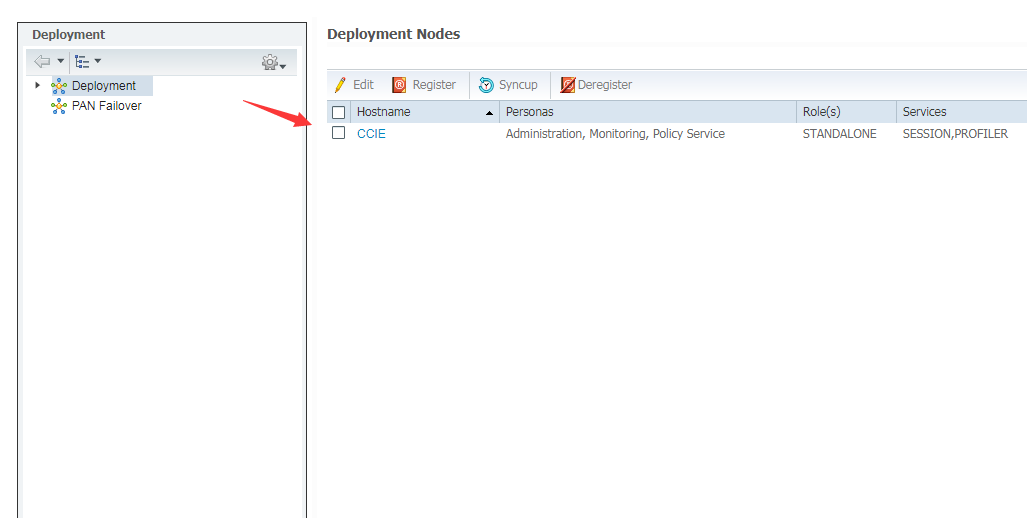

点击编辑，勾选此项，点击保存。

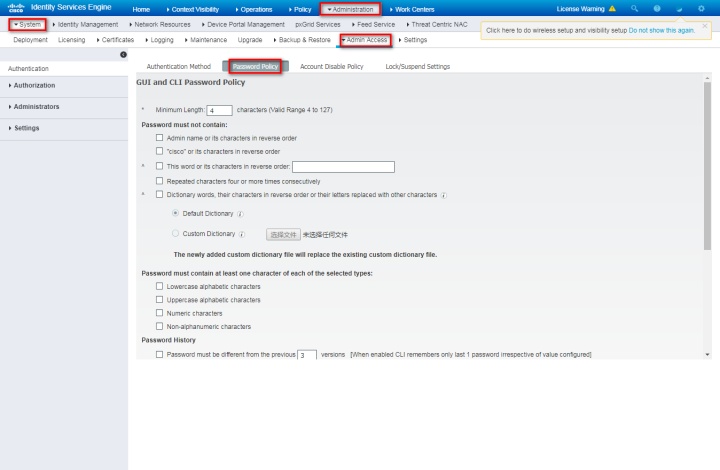

1.2、关闭系统密码策略

去掉所有勾选，然后保存。

再将这三个取消勾选。（关闭用户认证的密码策略）

二、在ISE中添加Cisco网络设备（NAS）

点击Add添加。

输入Name，IP地址，并且勾选相应的AAA标准，配置预共享密钥为cisco，最后点击提交。

添加其它设备的方式以此类推。

三、创建用户组与用户，将用户加入到相应的组中

3.1、创建用户组

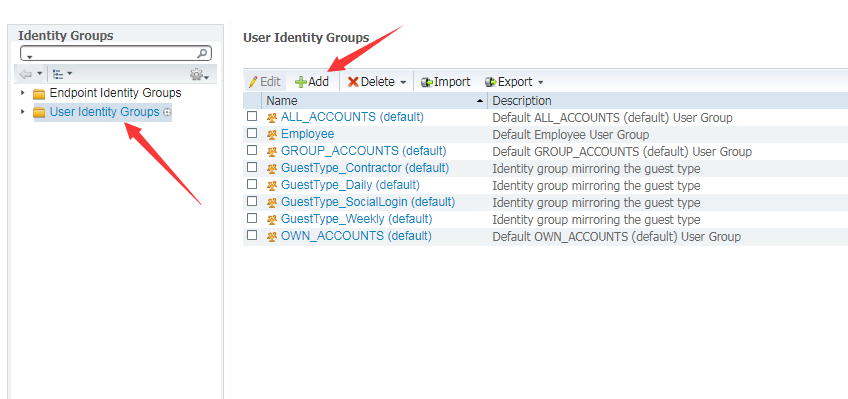

选择User用户组，点击Add创建用户组。

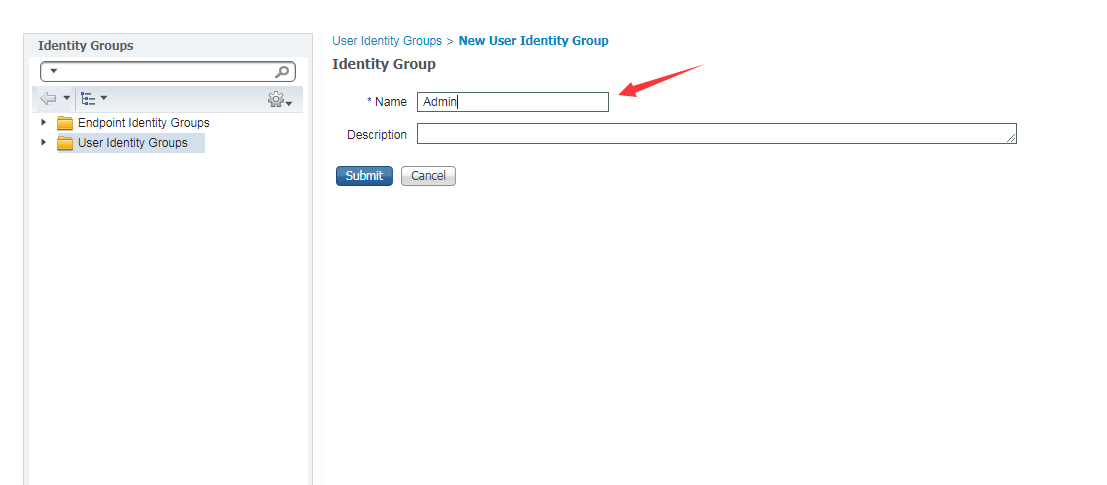

创建一个用户组，名为Admin，最后点击提交。

创建其它用户组的方式，以此类推。

3.2、创建用户，并将用户加入到相应的组中去。

创建一个名为Nova的用户，并设置Login密码为cisco，将Nova添加到Admin组中去；最后点击提交。

其它用户的创建，以此类推。

1. 部署AAA（基于RADIUS）

4.1、认证策略可以不用配置，因为有一个default策略（拿ISE中的所有用户来做匹配）

4.2、做授权策略（Radius对授权支持的不是很好，只能进行权限等级的授权，不支持对命令行的授权）
首先要去创建授权策略配置文件（就是一个模板，待会我们用来进行调用）

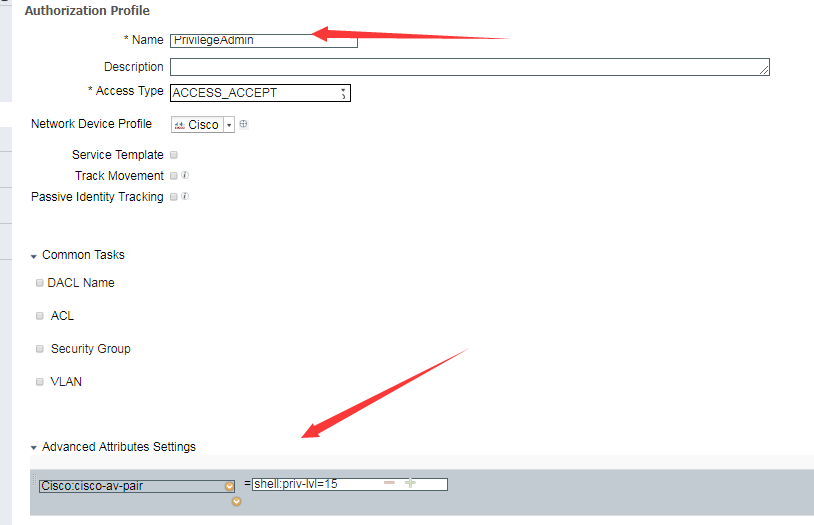

找到Authorization Profiles，点击Add添加一个模板。

Radius的授权，在Cisco中我们可以使用AV变量值来进行。

选择Cisco的av-pair，填入shell:priv-lvl=15

这个AV变量的含义表示，授予一个15级的用户权限等级。

其它的一些AV变量值，可以去Cisco官网可查！

最后，点击提交。

模板创建好后，这个授权并没有生效，因为我们还没有调用这个模板，我们需要去创建一个授权策略然后进行调用，针对特定的用户组来进行生效。

我们使用这个默认的 Default Policy即可，当然也可以单独创建一个。

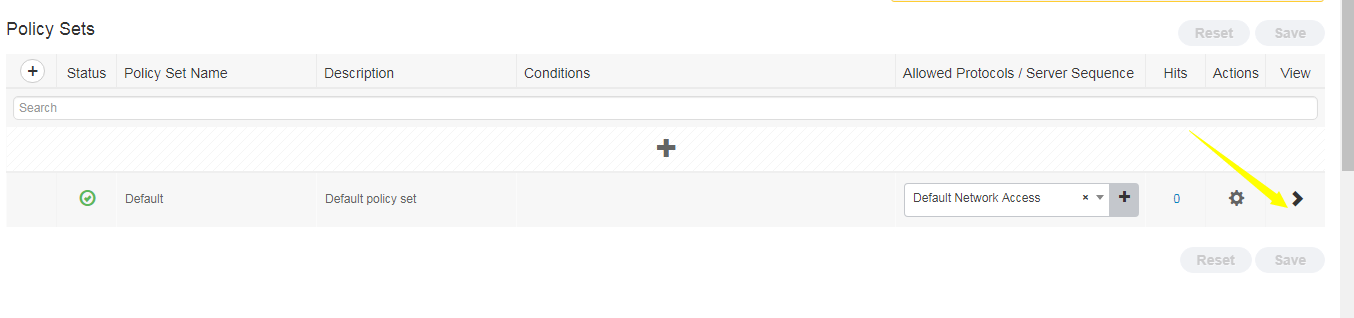

点击一下这个像大于号的按钮。

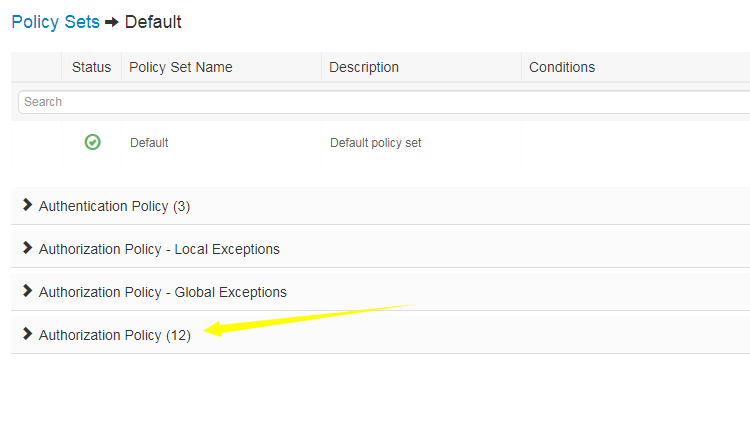

这里面创建的认证策略和授权策略是会直接生效的，我们选择Authorization Policy授权策略。（这里面有一些预配的认证策略+授权策略）

点击+号，我们创建一条授权策略。

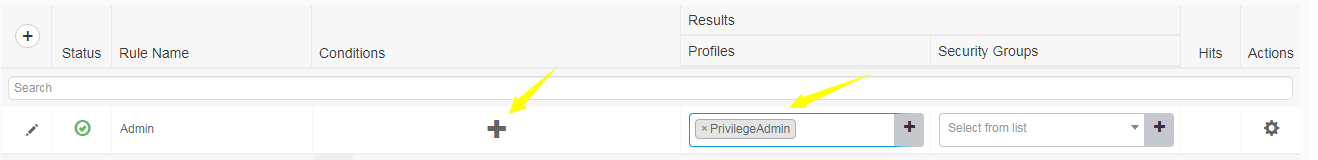

输入Rule的名字，然后指定这条策略应用到那一个用户组中，点击Conditions选择用户组。后面的Results Profiles中，就是调用我们刚刚创建的权限等级授权模板的地方，选择好我们刚刚创建的那个模板。

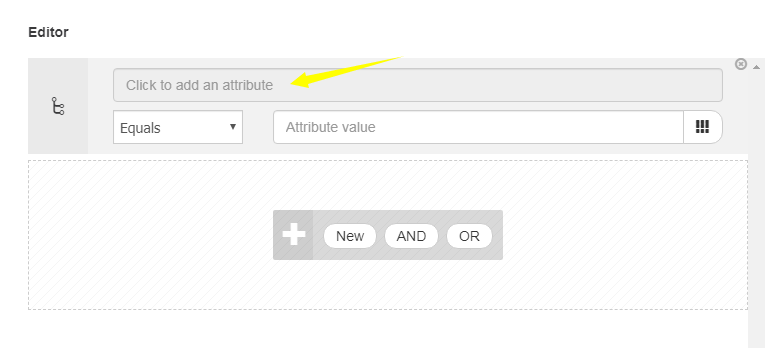

鼠标单击即可，我们先选择条件

我们选择组的名字。

在list中我们选择好我们刚刚创建的那个Admin用户组

最后点击保存即可，Radius的授权就大功告成了。

这就是创建好的样子了。

4.3、最后一A审计部分在ISE中我们不需要去配置，审计我们待会在网络设备上开启即可，

审计部分我们在最后面统一讲解吧。

五、部署TACACS+的AAA策略

Tacacs+的AAA和Radius的AAA，它们两个部署的位置在ISE中是不同的地方哈。

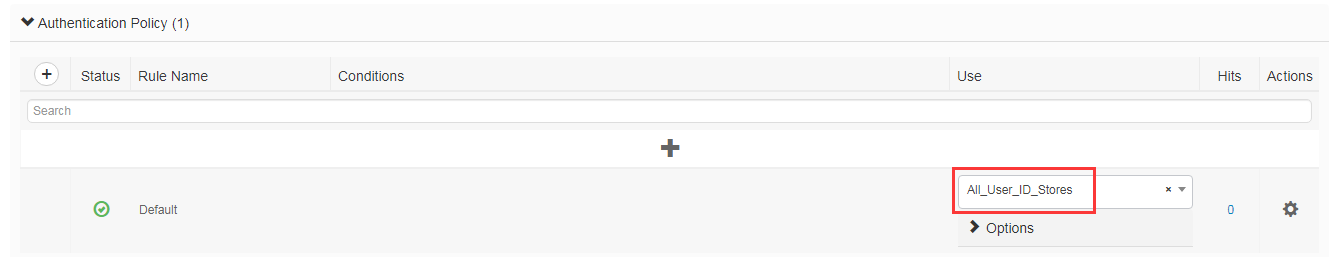

5.1、还是老样子，Tacacs+的认证策略我们也不用配置，使用默认的Default Policy即可；
Tacacs+的认证策略和Radius是一样的。

5.2、做Tacacs+的授权，Tacacs+在授权这块的功能，支持的比Radius要好，Tacacs+除了可以做用户权限等级的授权外，还可以做基于命令行的授权。（就是允许你敲什么命令，不允许你敲什么命令）

在做授权之前，我们也是老样子，也要先去创建授权策略的配置文件，创建后好，再去调用就行了。

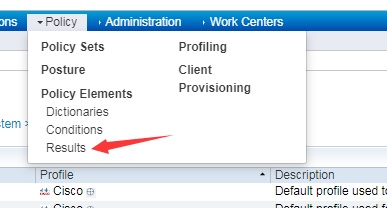

选择Results，Tacacs+这里有两个创建授权配置文件的地方，Command Sets就是做基于命令行的授权了，Profiles就是做用户权限等级的授权。

我们先去做一个15级用户权限等级的授权策略配置文件，点击Add新建。

Privilege权限选择为15，然后点击保存。

ok，再接再厉，我们再去创建一个基于命令行授权的配置文件。

选择TACACS Command Sets，点击Add新建。

我们创建2个命令行的授权策略

第一个能敲所有命令

第二个只能敲show，exit命令。

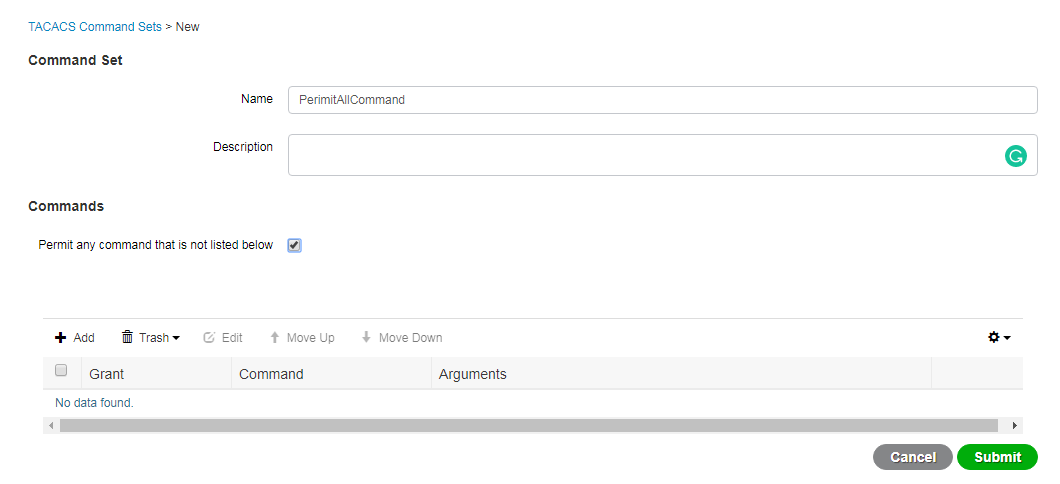

Permit any command that is not listed below，我们勾选此项。

允许下面没有列出的任何命令，ok，这样我们第一条就做好了，点击提交。

我们再去Add新建一条，做第二条。

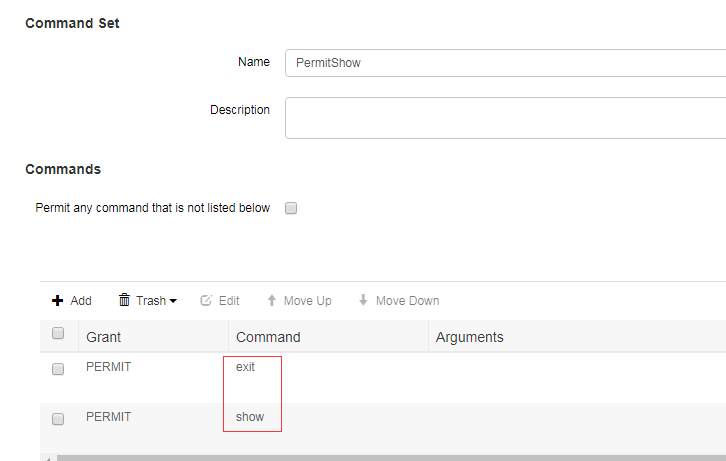

只允许show，exit命令

ok，到这，我们的授权配置文件模板就通通创建完毕了，接下来就剩调用了！

开始应用授权策略：（黄色的小箭头有点刺眼）

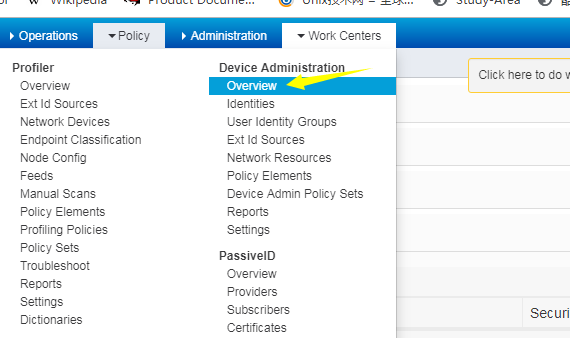

这个地方就是Tacacs+做策略的地方，我们直接使用默认自带的Default Policy吧。

新建一条授权策略吧。

还是跟Radius同样的配方，同样的味道。

Rule name随便指定一个名字

Conditions选择好相应的用户组（你打算把这条授权规则应用到那个用户组中去？）

Command Sets这个是调用基于命令行的授权配置文件的，具体作用你们懂的。

Shell Profiles 这个是调用用户权限等级授权配置文件的。

反正，把我们刚刚创建的授权配置文件，调用进来就可以了。

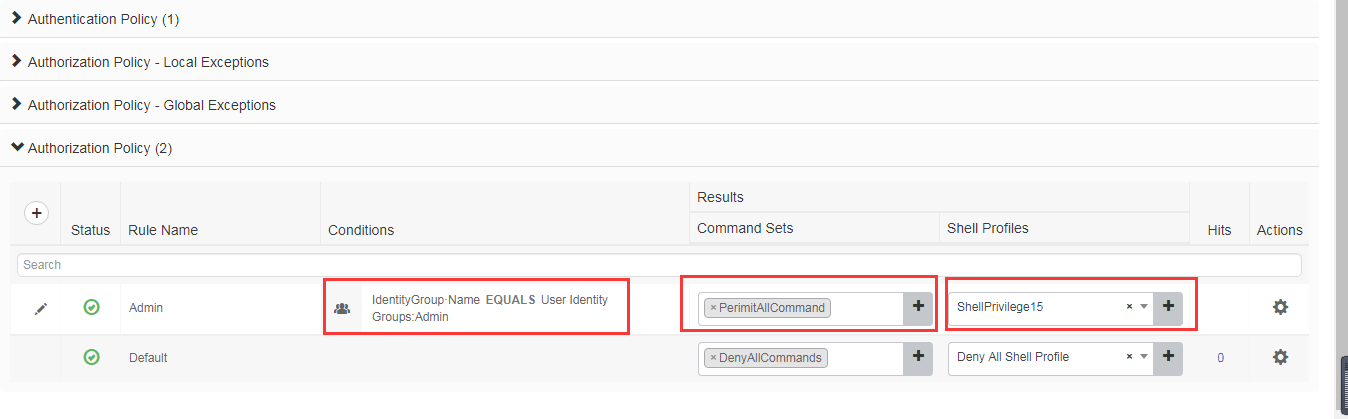

第一条Admin这一条授权规则的作用我给大家解释一下：

当Admin用户组的用户登录网络设备时，我们授予15级的用户权限等级，命令行授权能敲所有的命令。其实这个都是我们刚刚创建配置文件模板所定义好的。

下面，这是第二条。

当Manager用户组的用户登录网络设备时，我们也授予15级的用户权限等级，但是命令行授权只能敲show，exit命令。

ok，到这我们ISE的配置就彻底完成了。

其实说实话，ISE的配置非常简单，大家别被E文吓坏了，里面的E文都是一些简单的计算机专业英语，看到不懂的查词典即可，ISE的配置的难点不在于E文，而在于逻辑原理，以及套路。

5.3、最后一A审计部分在ISE中我们不需要去配置，审计我们待会在网络设备上开启即可，

审计部分我们在最后面统一讲解吧。

六、Cisco路由器的配置（启用AAA，关联AAA）

6.1、路由器关联Radius服务器

Router(config)#aaa new-model //全局启用AAA功能，这是AAA的一个开关。

路由器关联Radius服务器192.168.80.200

Router(config)#radius server ISE

Router(config-radius-server)# address ipv4 192.168.80.200 auth-port 1812 acct-port 1813

Router(config-radius-server)#key cisco

Router(config)#aaa server radius dynamic-author

Router(config-locsvr-da-radius)#client 192.168.80.200 server-key cisco

创建Radius服务器组，将Radius服务器加入到组中。

Router(config)#aaa group server radius ISE-Radius

Router(config-sg-radius)#server name ISE

向Radius服务器发送相关属性提供相关参数：（防止AAA异常，以及802.1X异常）

Router(config)#radius-server vsa send authentication

Router(config)#radius-server vsa send accounting

Router(config)#radius-server attribute 6 on-for-login-auth

Router(config)#radius-server attribute 8 include-in-access-req

Router(config)#radius-server attribute 25 access-request include

应用AAA：（Default方法列表不需要调用，命令式方法列表需要进行调用）

6.1.1、认证：1A

先给Console和Enable留个后门（console，enable认证不受AAA管辖）

Router(config)#aaa authentication login NOISE line none

（命名式方法列表，优先使用line线下密码进行认证，如果没配线下密码就none不进行认证）

Router(config)#aaa authentication enable default enable none

（enable密码，优先使用配置的enable密码进行认证，如果没配置enable密码，就none不进行认证）

在line下进行调用，因为命名式的方法列表需要手工进行调用

Router(config)#line con 0

Router(config-line)#login authentication NOISE

给vty接口下的服务启用认证（telnet、ssh）

Router(config)#aaa authentication login ISE group ISE-Radius local-case

（authentication表示认证，login做登录认证，优先使用服务器组中的AAA服务器做身份认证，如果AAA服务器无响应就使用local本地用户数据库认证）

6.1.2、授权：2A

aaa authorization 做授权的命令

基于用户权限等级的授权：

Router(config)#aaa authorization exec ISE group ISE-Radius local

Router(config)#aaa authorization config-commands //开启命令行授权

做完认证，授权后，先不着急在接口下进行调用，先ping一下与ISE的连通性。

Router#ping 192.168.80.200

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.80.200, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/2 ms

可以在路由器上用命令来测试与AAA服务器是否能正常进行认证，授权工作

Router#test aaa group ISE-Radius Nova cisco legacy //传统方式

Router#test aaa group ISE-Radius Nova cisco new-code //新型方式

测试都没问题的话，我们就可以在接口下正式启用AAA了！

Router(config)#line vty 0 4

Router(config-line)#login authentication ISE

Router(config-line)#authorization exec ISE

Router(config-line)#transport input all

ok，到此为止Raidus部署全部完成，使用telnet测试一下AAA

使用Nova用户来登录

Nova用户一登录就直接进入到特权模式下，因为是一个15级的最高权限级别

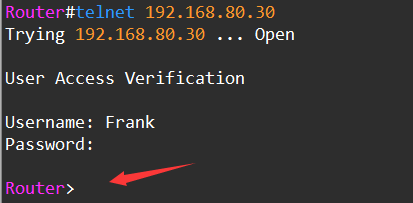

而使用Frank用户去登录的话，那就是一个默认的1级用户权限等级了，登录后不能直接进入到特权模式下，而是默认的用户模式下。

6.2、路由器关联Tacacs+服务器

Router(config)#aaa new-model //全局启用AAA功能，这是AAA的一个开关。

路由器关联Tacacs+服务器192.168.80.200

Router(config)#tacacs server ISE

Router(config-server-tacacs)#address ipv4 192.168.80.200

Router(config-server-tacacs)#key cisco

创建Tacacs+服务器组，将Tacacs+服务器加入到组中。

Router(config)#aaa group server tacacs+ ISE-Tacacs

Router(config-sg-tacacs+)#server name ISE

Tacacs+的AAA应用部署：

6.2.1、认证：1A

先给Console和Enable留个后门（console，enable认证不受AAA管辖）

Router(config)#aaa authentication login NOISE line none

（命名式方法列表，优先使用line线下密码进行认证，如果没配线下密码就none不进行认证）

Router(config)#aaa authentication enable default enable none

（enable密码，优先使用配置的enable密码进行认证，如果没配置enable密码，就none不进行认证）

在line下进行调用，因为命名式的方法列表需要手工进行调用

Router(config)#line con 0

Router(config-line)#login authentication NOISE

给vty接口下的服务启用认证（telnet、ssh）

Router(config)#aaa authentication login ISE group ISE-Tacacs local-case

（authentication表示认证，login做登录认证，优先使用服务器组中的AAA服务器做身份认证，如果AAA服务器无响应就使用local本地用户数据库认证）

6.2.2、授权：2A

aaa authorization 做授权的命令

基于用户权限等级的授权：

Router(config)#aaa authorization exec ISE group ISE-Tacacs local

基于命令行的授权：

Router(config)#aaa authorization config-commands

Router(config)#aaa authorization commands 0 ISE group ISE-Tacacs local

Router(config)#aaa authorization commands 1 ISE group ISE-Tacacs local

Router(config)#aaa authorization commands 15 ISE group ISE-Tacacs local

//对用户权限等级为0、1、15的命令行进行授权

最后测试一下与AAA服务器的连通性，然后在接口下进行调用即可。

Router(config)#line vty 0 4

Router(config-line)#login authentication ISE

Router(config-line)#authorization exec ISE

Router(config-line)#authorization commands 0 ISE

Router(config-line)#authorization commands 1 ISE

Router(config-line)#authorization commands 15 ISE

Router(config-line)#transport input all

ok，到此为止Tacacs+部署全部完成，使用telnet测试一下AAA

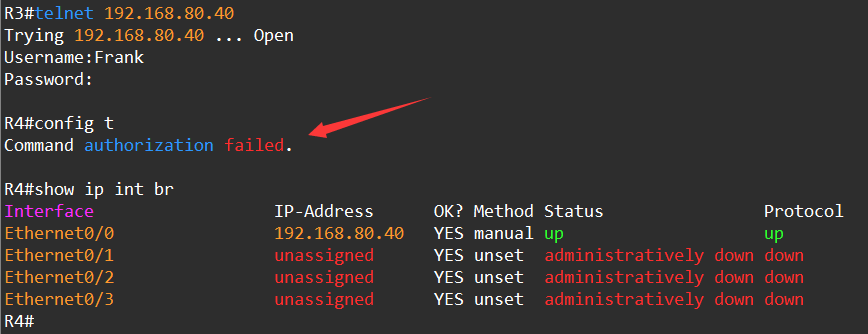

最后，去telnet测试一下，看看Frank用户是不是只能敲show命令？

Nova用户可以敲所有命令。

七、完成最后一A，审计accounting

aaa accounting做审计的命令

审计只能在AAA服务器上去部署，在路由器是做不了本地审计的。

7.1、Tacacs+服务器的审计：

Router(config)#aaa accounting exec default start-stop group ISE-Tacacs

Router(config)#aaa accounting connection default start-stop group ISE-Tacacs

Router(config)#aaa accounting system default start-stop group ISE-Tacacs

exec（用户开始和中止exec会话的时间记录）

connection（用户发起外部连接的时间，地址，数据包多少等信息记录，比如telnet、ssh等） 

system（系统重启，禁用AAA等系统信息）等系统事件的记录

Router(config)#aaa accounting commands 0 default start-stop group ISE-Tacacs

Router(config)#aaa accounting commands 1 default start-stop group ISE-Tacacs

Router(config)#aaa accounting commands 15 default start-stop group ISE-Tacacs

对0级、1级、15级命令行进行审计。

（Tacacs+支持对命令行进行审计，也就是说能知道用户在设备上执行了那些命令？）

ok，Tacacs+的审计就配置完成啦。

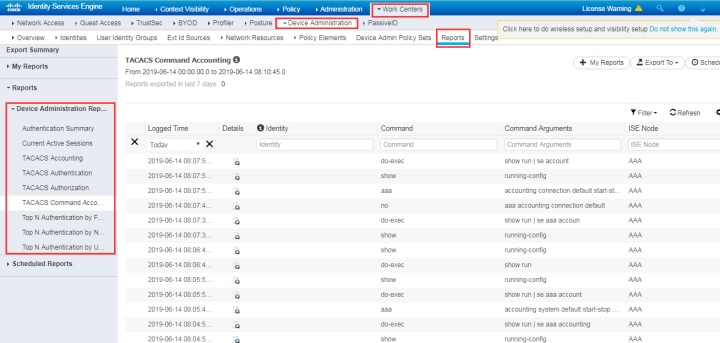

在ISE中去查看Tacacs+的审计信息就行了。

审计信息在ISE上的查看。

7.2、Radius服务器的审计：

Router(config)#aaa accounting exec default start-stop group ISE-Tacacs

Router(config)#aaa accounting connection default start-stop group ISE-Tacacs

Router(config)#aaa accounting system default start-stop group ISE-Tacacs

exec（用户开始和中止exec会话的时间记录）

connection（用户发起外部连接的时间，地址，数据包多少等信息记录，比如telnet、ssh等） 

system（系统重启，禁用AAA等系统信息）等系统事件的记录

Radius对审计支持的也不是很好，不支持审计用户敲了那些命令行。

ok，那到这，我们的Radius服务器的审计也配置成功了。

在ISE中去查看Radius的审计信息吧。

查看Radius的审计信息。

OK，到这，我们整个3A就算真真正正的完成啦，1A不少1A不多，整整3A，我是小武，很高兴能与您分享。（联系方式+微信：HB19990113）
