三线调速风扇原理_学修电风扇~风机转速慢、调速失灵故障维修。

一、电风扇转速慢

转速慢的故障原因有电源电压过低、起动电容器损坏及电动机本身性能不良或轴承润滑不良。对于微电脑控制式电风扇出现转速慢的故障现象，有可能是双向晶闸管驱动电路性能不良造成的。落地式电风扇、台式电风扇及鸿运扇出现此类故障时的检查方法大致相同，这里就不一一列举了。这里我们以落地式电风扇为例来讲解风叶转速慢的故障检修。

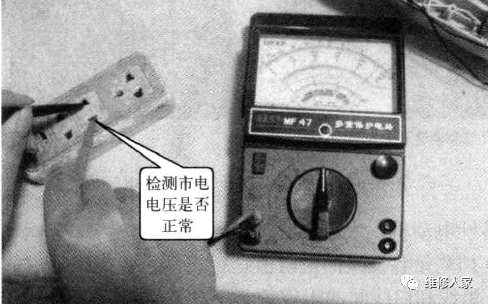

【第1步】检查电源电压是否约为220V

通电检查进入电风扇的交流220V电压是否正常。如下图所示，如果电源电压低于 220V很多时，电动机的转速就会很慢，甚至不转动，这时电风扇需等电网电压稳定后才能正常运转。

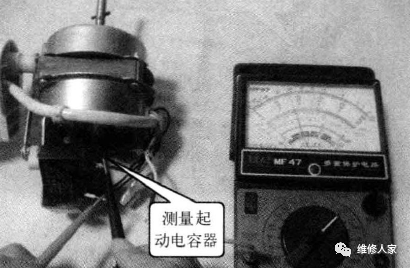

【第2步】检查起动电容器

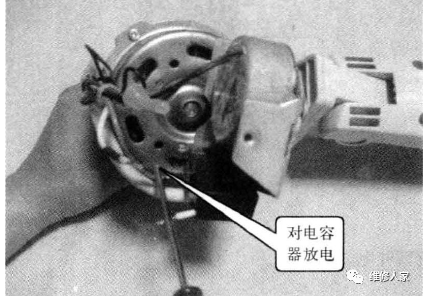

起动电容器损坏会影响电动机的正常运转。焊下电容器一端连线并对其短接放电，再用万用表RxlOk挡测量其充放电性能。正常时，万用表的指针应有较大的摆动，并能还回到无穷大的位置。如果对于容量发生变化的故障，此测量方法不易判断岀来，通常采用替换法排除故障。

【第3步】检查电动机

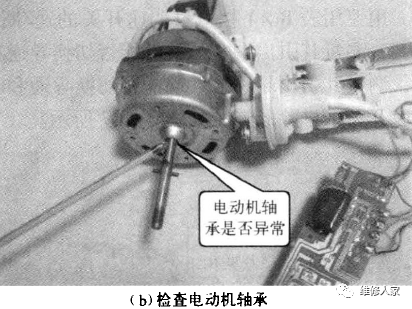

测量电动机定子绕组是否局部短路，如果测量岀来的值比正常值低，说明电动机内部线圈局部短路，则需更换电动机才能排除故障。另外，还应检查电动机内部轴承是否缺油、变形和损坏。针对轴承故障进行调整、修理或更换，如果缺油则可加入机油润滑排除故障。

【第4步】检查晶闸管驱动电路

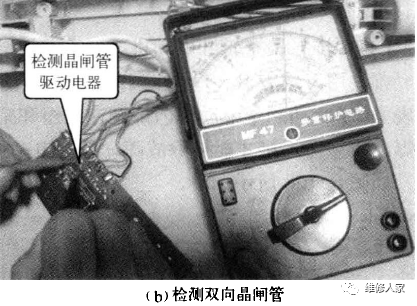

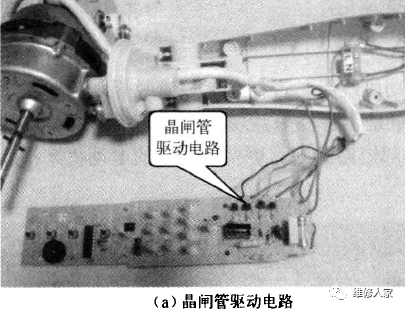

对于微电脑控制式电风扇，如果双向晶闸管性能不良也会导致转速慢。这时，可用万用表测量双向晶闸管的性能好坏或直接采用替换法排除故障，如图所示。

二、电风扇调速失灵

机械控制式电风扇出现调速失灵的故障多发生在调速开关或电动机本身，而对于微电脑控制式电风扇出现调速失灵须考虑调速按钮、微电脑控制芯片、晶闸管驱动电路和电动机本身有故障。

1.机械控制式电风扇调速失灵的故障检修

机械控制式电风扇的调速大部分是采用机械调速开关来实现的。机械调速开关一般采用按键调速开关或旋钮调速开关，如果调速开关由于内部弹簧片变形无法调节，使得电动机调速绕组不能切换，就无法实现电风扇调速功能。另外，如果由于转叶电动机本身调速绕组引出线虚焊、调速绕组和副绕组短路都会造成调速失灵的故障现象。具体检修步骤如下所述,、

【第1步】检修调速开关

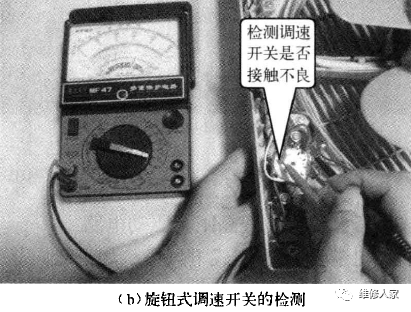

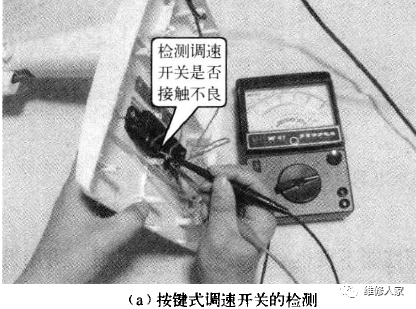

用万用表R x 1挡测量调速开关的通/断特性。对于按键式调速开关分别按下3个调速按键，测量其引岀端和公共端能否切换导通和断开；对于旋钮式调速开关分别旋动3个调速端，测量其引出端和公共端能否切换导通和断开。如果发现调速开关异常，需更换同规格的调速开关来排除故障，如图所示。

【第2步】检查转叶电动机

首先用万用表Rx1挡在调速开关上测量电动机绕组是否存在虚焊或脱焊现象，再用万用表RX100挡测量电动机内部调速绕组和副绕组是否存在短路现象。如果线圈绕组虚焊或脱焊，需重新焊接才能排除故障。如果电动机内部短路，则需更换同规格的电动机来排除故障。

2.微电脑控制式电风扇调速失灵的故障检修

微电脑控制式电风扇出现调速失灵的故障原因有电动机本身发生故障、晶闸管驱动电路异常、微电脑控制芯片和调速按钮损坏。具体检修步骤如下所述。

【第1步】检查电动机

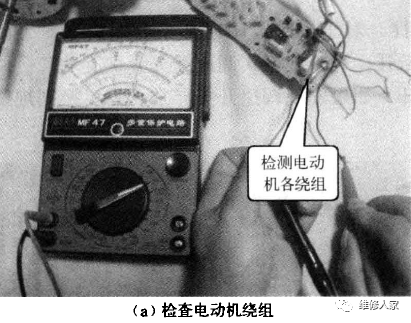

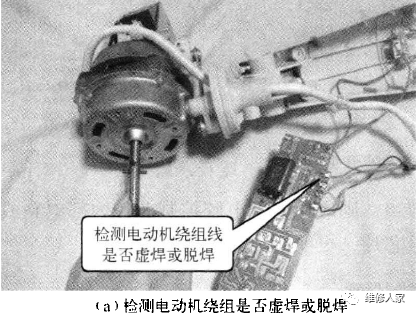

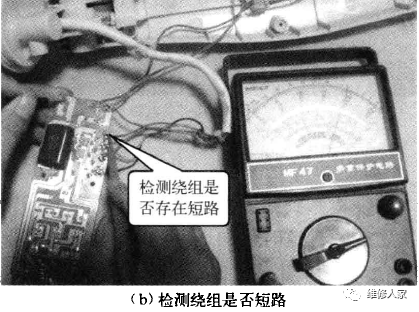

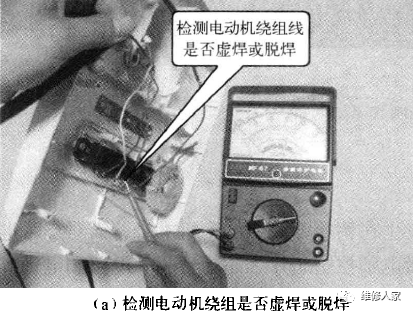

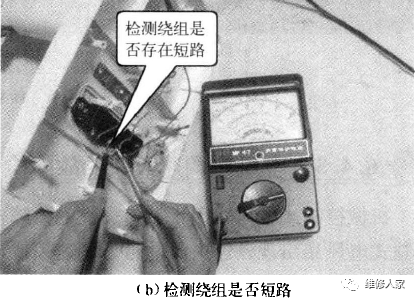

首先用万用表Rx100挡在控制电路板上测量电动机绕组是否存在虚焊或脱焊现象。如果存在虚焊或脱焊，则补焊来排除故障；再测量电动机绕组间是否存在短路现象，如果电动机内部绕组存在短路现象，则更换电机来排除故障。

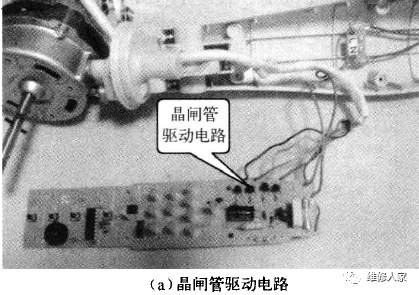

【第2步】检查晶闸管驱动电路

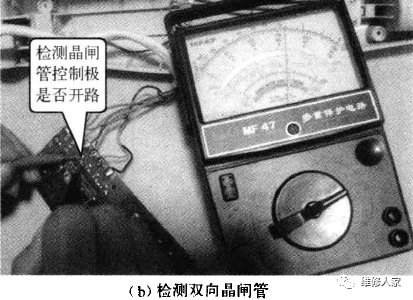

用万用表Rx100挡在控制电路板上测量3个双向晶闸管内部是否开路，如果开路，则更换同型号的晶闸管来排除故障。

【第3步】检查调速按钮开关

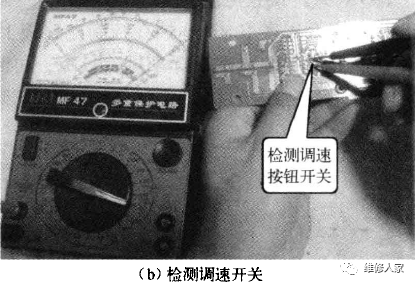

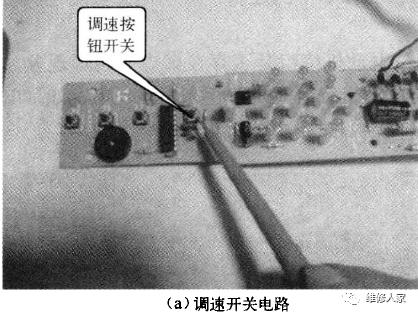

在微电脑控制式电风扇的按键大部分采用小型按钮开关。按钮开关使用较频繁，故障率较高。按下和松开按钮开关用万用表Rx1挡测量其通/断特性。如果按钮开关接触不良或内部触点变形，则需更换新的按钮开关才能排除故障。

故障检修到此，如果调速失灵的故障仍未解决，则应考虑微电脑控制芯片内部电路或程序发生故障，这时需购买带程序的同型号芯片，更换后才能排除故障。
