N9020B频谱仪手动测相噪@1kHz

已于 2023-12-04 10:22:09 修改
阅读量553 收藏 11
点赞数 10
文章标签： 笔记 测试工具
于 2023-12-04 10:09:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_39747892/article/details/134776891
版权

1.找到相应频点，span设置为5kHz，Bw设置为3Hz
2.peak search找到频点峰值
3.marker delta @1kHz点处
4.打开Marker Function 菜单栏下Band Function 选项，下拉菜单选择Marker Noise

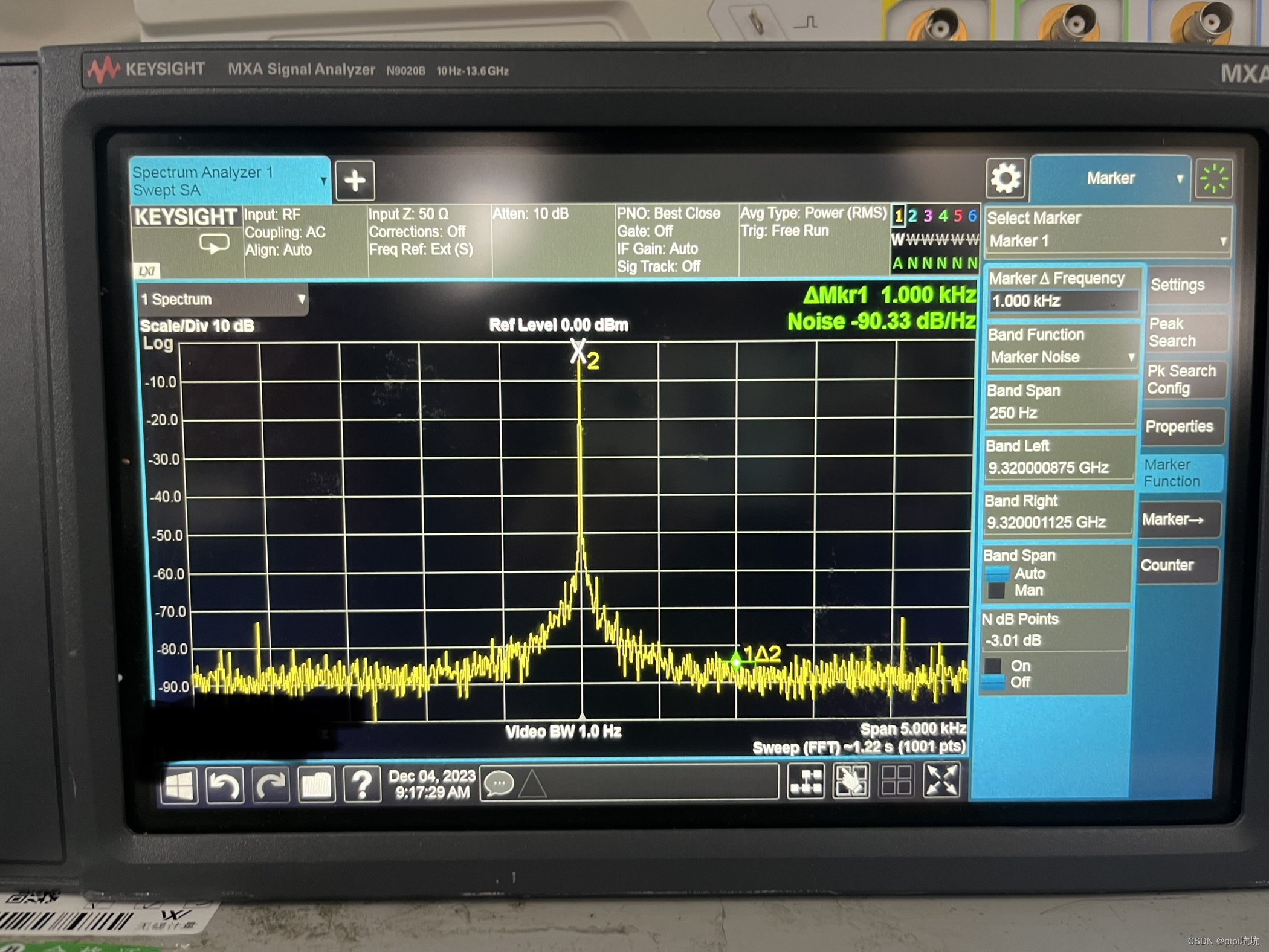

在这里插入图片描述
