链板式输送机传动装置的设计_链板式输送机

HB型链板式输送机是一种固定输送设备，该系列链板式输送机有如下特点：1、适应性强，本机适用于不带粘性的散状物料及粒状、块状物料的输送，尤其适用于块状较大，且具有锋利棱角，灼热的(如水泥熟料等)物料的输送，而且在输送过程中可同时完成冷却、清洗等工艺过程； 2、整机装置紧凑、安装、调试、维修方便；3、链板式输送机结构合理、刚性好，耐冲击性强； 4、HB链板式输送机牵引连采用环形链，下置拖轮以滚动磨擦代替滑动磨擦、运行阻力低；5、HB链板式输送机适用0°～15°倾角，BL链板式输送机倾角最大可达65°； 6、输送距离≤30m时，可采用环链及板链作牵引件，输送距离>30m时，为防止滑动，需采用板链作牵引件。

技术参数:

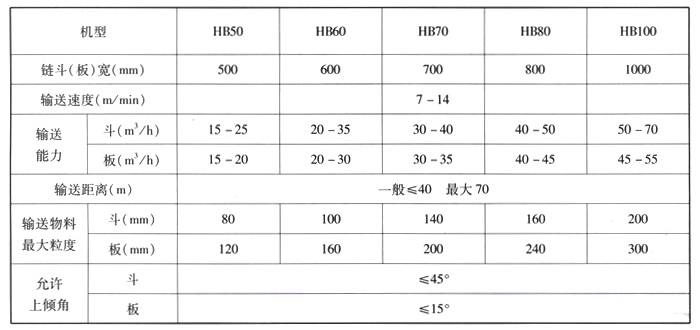

HB型链板、链斗式输送机主要技术参数

    外形结构
1、链板式输送机板沿高一般为80～120mm，视输送物料及输送量在设计时可适当变动，其物料是连续在链板上存放，为防止其过多漏料，其上倾角度一般不大于15°，其外型结构见下图。

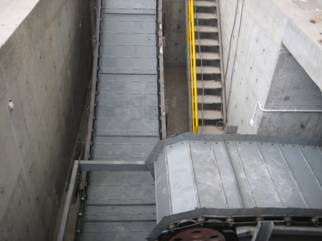

HB链板式输送机结构示意图

    注意事项
1、链板输送机机主要用于输送磨损强，温度高的物料，用户订货时需注明型号，两轮中心距，倾斜角度，最大输送量等工艺参数。
2、动力装置在链斗(板)机头部、左、右装可根据用户要求变动。
3、输送速度以8～10m/min为宜，太低影响输送量，太高噪音大，磨损增大。且HB800、HB1000适宜输送堆密度较小的物料。

BL(板链)链板式输送机
