声光控开关套件焊接教程

86型声光控开关套件由分立元件组成，220V墙壁开关外形，是专为大、中、小学及职业学校学生实习电子技术和与之相关的电子知识而设计的，可以控制10-40W白炽灯。焊接教程如下：

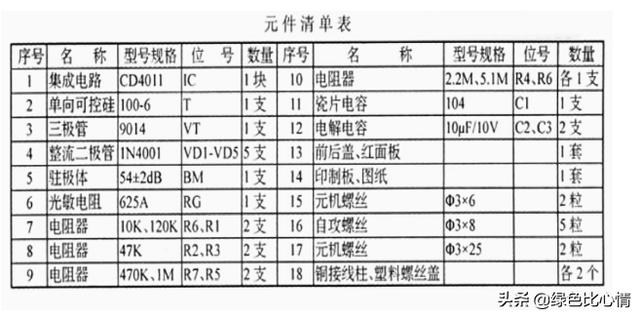

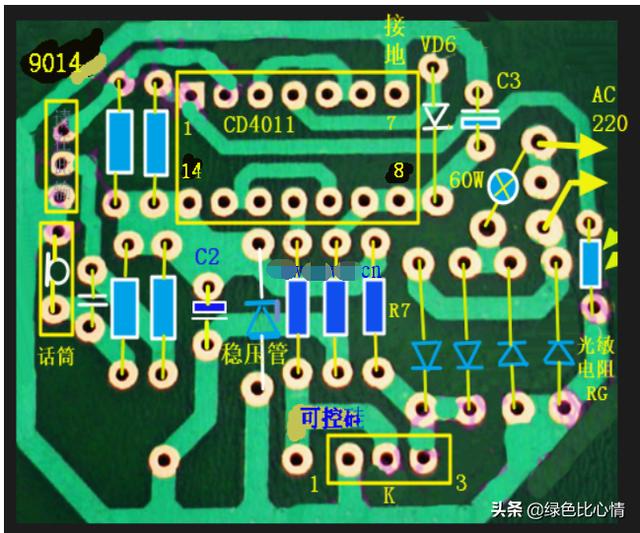

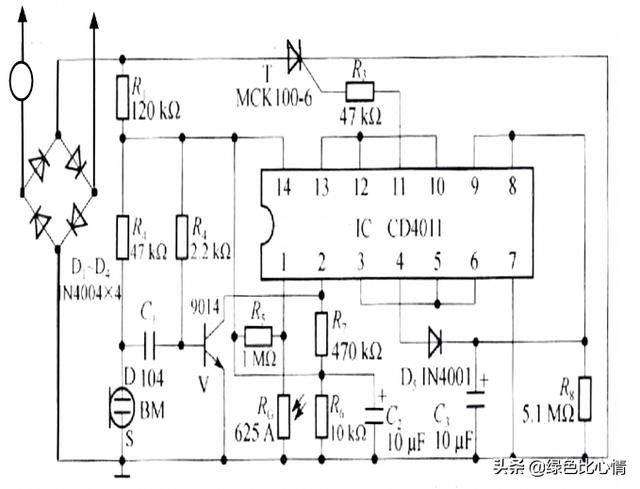

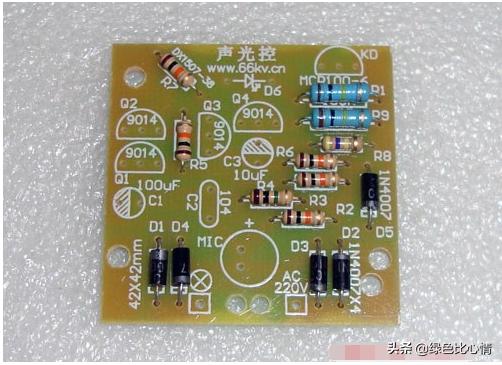

1、焊接电阻和二极管，请注意电阻的阻值与电路板上标注的电阻值对应，二极管1N4007要注意正负极

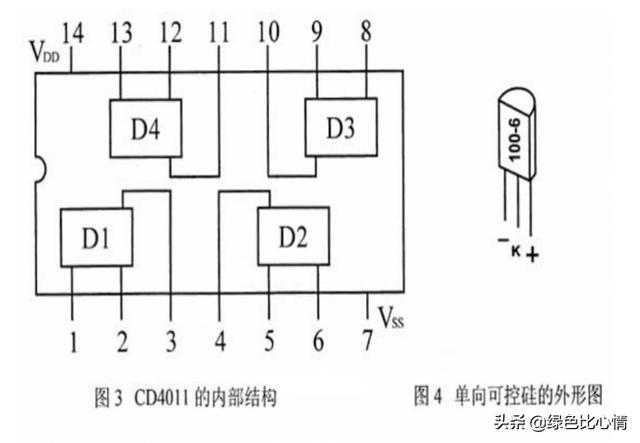

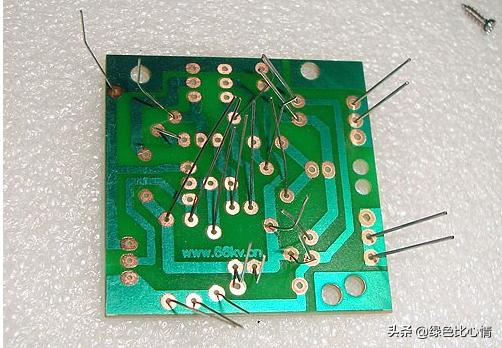

焊接前的反面照片，将元件引脚向外拜一下，以固定元件的位置，然后再焊接，焊接后减掉多余的引脚，再进行下一步焊接

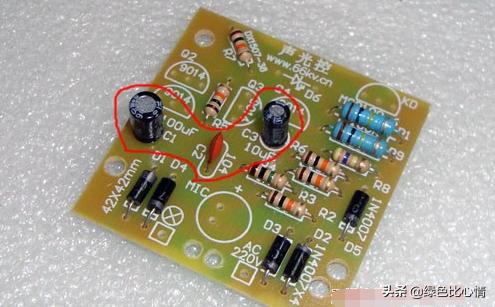

2、焊接电解电容C1、C3和瓷片电容C2

3、焊接4只9014三极管和可控硅MCR100-6，这两个器件外形非常相似，焊接时请注意，不要弄错了

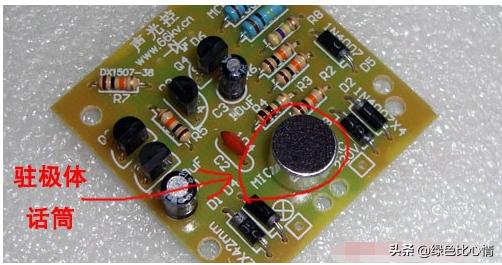

4、焊接驻极体话筒，驻极体话筒有极性，不能装反

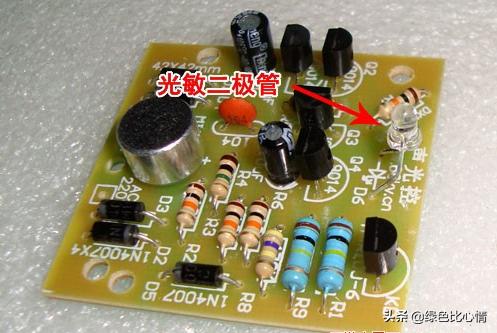

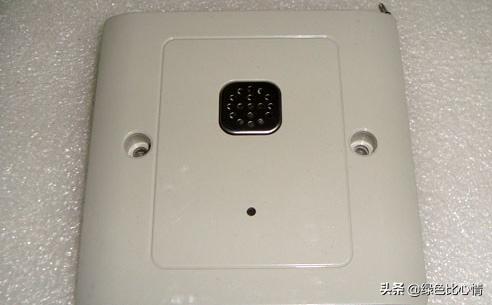

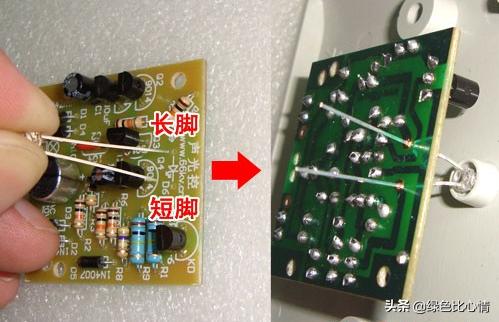

5、焊接光敏二极管，长脚为正极，不能装反了，先将光敏二极管插在电路板上，电路板固定在外壳上，确定好光敏二极管的位置，然后焊接

6、取下电路板，这是焊接后的光敏二极管如下图所示

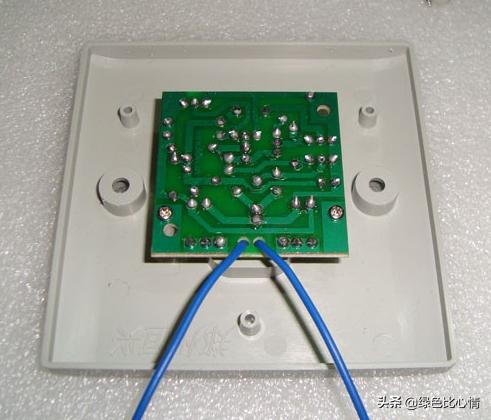

7、焊接电路板的引线

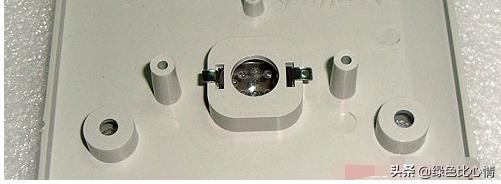

8、将金属片装入外壳中，固定好

9、将电路板安装在外壳上，用螺丝固定好

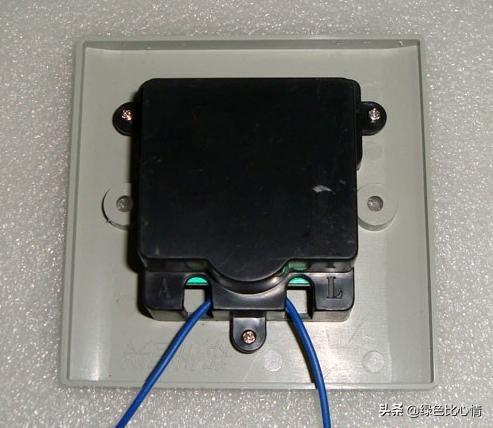

10、安装后壳，用螺丝固定，到这里86型声光控开关套件就焊接完成了

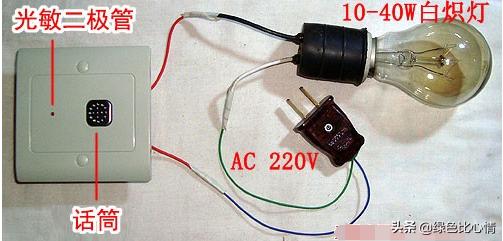

11、通电测试(需要在黑暗的环境下测试，如果想在白天实验，可以完全遮住或拆下光敏二极管)，按下图接线方式接好电源插头和灯泡，接入220V交流电源，通电时灯亮数秒后熄灭，拍一下手灯亮，延时约10几秒后灯泡熄灭，再次拍手灯会再亮。。。，灯泡要用白炽灯，不能用节能灯(套件中不含电源插头、灯头、灯泡，测试时需要自备)
