无迹卡尔曼滤波（Unscented Kalman Filter, UKF）：理论和应用

卡尔曼滤波是一种强大的状态估计方法，广泛应用于控制系统、导航、机器人等领域。然而，传统的卡尔曼滤波假设系统是线性的，而在实际应用中，许多系统具有非线性特性。为了解决这一问题，无迹卡尔曼滤波（Unscented Kalman Filter, UKF）应运而生，它通过采用无迹变换来处理非线性系统。
线性卡尔曼滤波和扩展卡尔曼滤波中相关公式不再重复。

1. 无迹卡尔曼滤波的理论基础

1.1 状态空间模型

无迹卡尔曼滤波是一种基于非线性状态空间模型的滤波器。系统的状态方程和测量方程可以表示为：

状态方程：
$$\begin{array}{c}{x}_k=f(x_{k-1},u_k)+w_k\end{array}$$

测量方程：
$$\begin{array}{c}{z}_k=h(x_k)+v_k\end{array}$$

其中，$x_k$ 是系统的状态向量，$u_k$是系统的控制输入，$z_k$是测量向量，$f$ 和 $h$ 是非线性的状态转移和测量函数，而 $w_k$ 和 $v_k$是过程噪声和测量噪声。

1.2 无迹变换

无迹卡尔曼滤波的核心思想是使用无迹变换，通过选择一组称为sigma点的特殊采样点来近似非线性函数的统计性质。这些sigma点是通过对系统状态的均值和协方差进行线性变换得到的。

对于一个$n$维状态向量 $x$，无迹变换可以生成$2n+1$个$sigma$点，即：
$$\begin{array}{c}X=[x,x+\sqrt{(n+\lambda )P},x-\sqrt{(n+\lambda )P}]\end{array}$$

其中，$P$ 是状态的协方差矩阵，$\lambda$是一个与系统维度有关的可调参数。

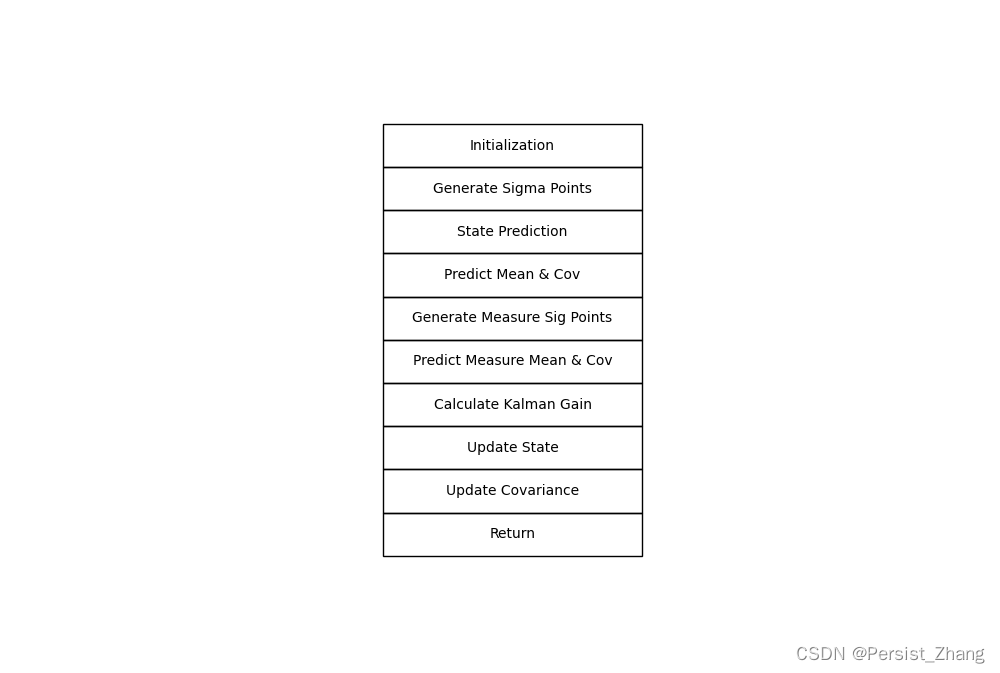

1.3 无迹卡尔曼滤波算法步骤

1. 初始化： 初始化系统状态估计和协方差矩阵。

2. 生成sigma点： 使用当前状态估计和协方差矩阵生成sigma点。

3. 状态预测： 对每个$sigma$点进行状态转移，得到预测状态。

4. 计算预测均值和协方差： 根据预测状态计算均值和协方差。

5. 生成预测测量sigma点： 使用预测状态的均值和协方差生成预测测量的sigma点。

6. 计算预测测量均值和协方差： 根据预测测量的sigma点计算均值和协方差。

7. 计算卡尔曼增益： 利用预测的协方差、测量的协方差以及卡尔曼增益的计算公式。

8. 更新状态估计： 利用卡尔曼增益进行状态更新。

9. 更新协方差： 利用卡尔曼增益进行协方差更新。

10. 返回步骤2： 重复以上步骤直至滤波结束。

2. 无迹卡尔曼滤波与其他卡尔曼滤波的对比

2.1 与线性卡尔曼滤波的对比

• 无迹卡尔曼滤波不需要对非线性函数进行线性化，因此更适用于非线性系统。
• 避免了雅可比矩阵的计算和使用，简化了算法实现。

2.2 与扩展卡尔曼滤波的对比

• 无迹卡尔曼滤波通过sigma点直接近似非线性函数，避免了对雅可比矩阵的计算和使用，相比扩展卡尔曼滤波更为直观。
• 不容易受到非线性函数选取不当导致的不稳定性问题。

3. 无迹卡尔曼滤波的Python代码示例

一维非线性系统

import numpy as np

def ukf_predict(state_mean, state_covariance, process_noise_covariance, alpha=1e-3, beta=2.0, kappa=0.0):
    n = len(state_mean)
    lambda_ = alpha**2 * (n + kappa) - n

    # Generate sigma points
    sigma_points = np.zeros((2 * n + 1, n))
    sigma_points[0] = state_mean
    sigma_points[1:n+1] = state_mean + np.sqrt(n + lambda_) * np.linalg.cholesky(state_covariance).T
    sigma_points[n+1:2*n+1] = state_mean - np.sqrt(n + lambda_) * np.linalg.cholesky(state_covariance).T

    # Predict sigma points through the process model
    predicted_sigma_points = np.zeros((2 * n + 1, n))
    for i in range(2 * n + 1):
        # Replace this line with your process model function
        predicted_sigma_points[i] = sigma_points[i]  # Example: identity process model

    # Predicted state mean and covariance
    predicted_state_mean = np.sum(predicted_sigma_points, axis=0) / (2 * n + 1)
    state_covariance_residual = predicted_sigma_points - predicted_state_mean
    predicted_state_covariance = (state_covariance_residual.T @ np.diag([1.0 / (2 * n + 1)] * (2 * n + 1)) @ state_covariance_residual
                                  + process_noise_covariance)

    return predicted_state_mean, predicted_state_covariance

# Example usage
initial_state_mean = np.array([0.0, 0.0])
initial_state_covariance = np.eye(2)
process_noise_covariance = np.eye(2) * 1e-3

predicted_state_mean, predicted_state_covariance = ukf_predict(initial_state_mean, initial_state_covariance, process_noise_covariance)
print("Predicted State Mean:", predicted_state_mean)
print("Predicted State Covariance:", predicted_state_covariance)

在以上示例代码中，我们演示了无迹卡尔曼滤波。这些示例代码可以作为理解和实现无迹卡尔曼滤波的起点，并根据实际问题进行调整。无迹卡尔曼滤波在处理非线性系统时展现出了良好的性能，是一种强大的状态估计方法。

4.结论

无迹卡尔曼滤波（Unscented Kalman Filter, UKF）是卡尔曼滤波的一种扩展，主要用于处理非线性系统。通过使用无迹变换，UKF能够更准确地估计非线性系统的状态，并避免了对雅可比矩阵的线性化要求。以下是对UKF的优点和缺点的综合结论：

优点：

1. 无需雅可比矩阵： 与扩展卡尔曼滤波（EKF）不同，UKF不需要对非线性函数进行雅可比矩阵的计算，使得算法更为简化，同时减小了实现的复杂度。

2. 适用于高度非线性系统： UKF对高度非线性的系统具有更好的适应性。通过采样一组sigma点，UKF直接近似了非线性函数的统计性质，更准确地捕捉系统的非线性特性。

3. 避免发散问题： 与EKF相比，UKF更不容易受到非线性函数选取不当导致的不稳定性问题，提高了滤波的鲁棒性。

4. 不限于高斯分布： UKF对状态变量的分布形状没有特殊的假设，因此在处理非高斯分布的情况下更为灵活。

缺点：

1. 计算成本较高： 与标准的卡尔曼滤波相比，UKF的计算成本相对较高。生成sigma点和进行非线性函数的传播都需要更多的计算资源。

2. 对初始条件敏感： UKF对初始条件比较敏感，初始估计的不准确性可能会影响滤波的性能。

3. 不适用于所有非线性系统： 尽管UKF适用于大多数非线性系统，但对于某些极端非线性或高度噪声的系统，UKF可能也无法取得很好的效果。

总体而言，UKF在处理非线性系统时表现出色，尤其适用于具有复杂非线性特性的系统。然而，对于一些简单且低维的系统，标准的卡尔曼滤波可能更为合适，因为它具有更低的计算成本。选择合适的滤波器应基于具体问题的特征和需求。
